  1. ABS sensor de nivel HSRSensor de nivel hidrostático con puente piezorresistivo

  2. Aplicaciones • Estaciones de bombeo • Plantas de tratamiento de aguas residuales HSR Sensor de nivel

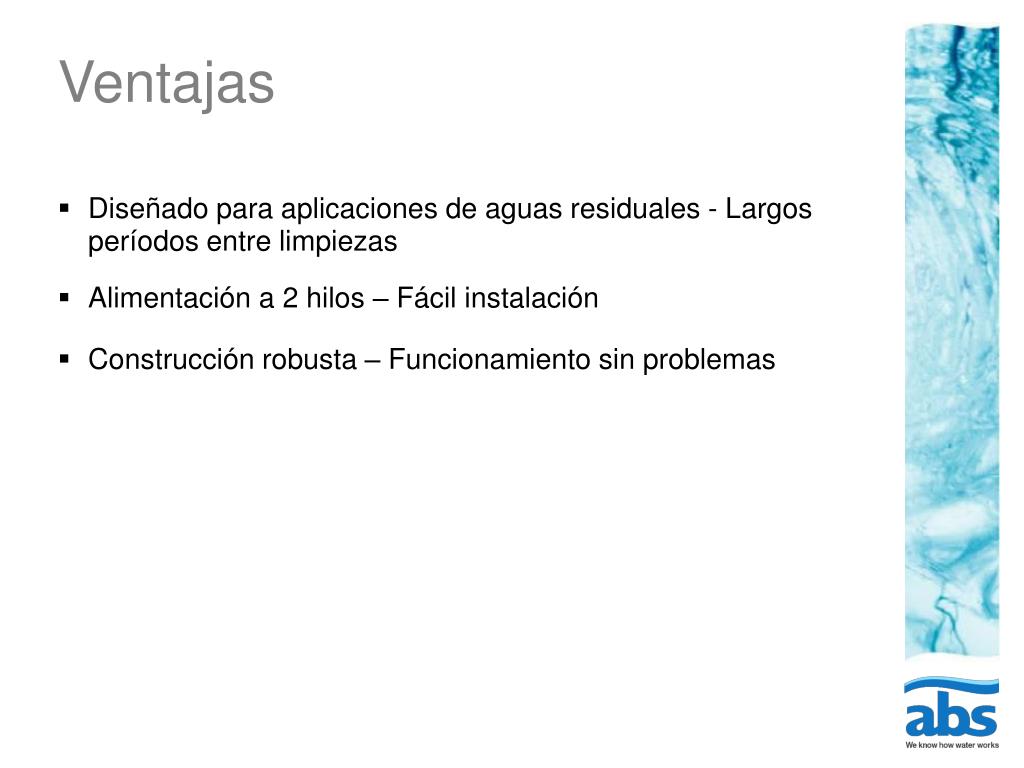

  3. Ventajas • Diseñado para aplicaciones de aguas residuales - Largos períodos entre limpiezas • Alimentación a 2 hilos – Fácil instalación • Construcción robusta – Funcionamiento sin problemas

  4. Cómo funcionaSeñal de salida proporcional al nivel del líquido CONTROLADOR CABLE NIVEL 100 % 50 % COLUMNA DE AGUA 0 % SEÑAL DE SALIDA 4 mA 12 mA SENSOR DE PRESIÓN 20 mA

  5. Cómo funcionaPrincipio de funcionamiento de un sensor a 2 hilos ENTRADA mA CONTROLADOR + + mA 24 V - - 4-20 mA EL SENSOR AJUSTA SU PROPIO CONSUMO PARA PROPORCIONAR LA SALIDA DESEADA SENSOR A 2 HILOS I P

  6. Cómo funcionaSensor por presión con puente piezorresistivo VOLTAJE DE ALIMENTACIÓN VOLTAJE SALIDA CONEXIONES ELÉCTRICAS ESQUEMA DE CIRCUITO PUENTE PIEZORRESISTIVO VÍA DE TRANSMISIÓN DE LA PRESIÓN PRESIÓN

  7. Cómo funcionaCompensación por cambios en la presión atmosférica TUBO DE AIRE PRESIÓN ATMOSFÉRICA CABLE PRESIÓN ATMOFÉRICA PRESIÓN DE LA COLUMNA DE AGUA PRESIÓN ATMOSFÉRICA + PRESIÓN DE LA COLUMNA DE AGUA MEMBRANA SENSOR DE PRESIÓN

  8. Cómo funciona Montaje

  9. MontajeCon peso

  10. Montaje En tubo protector

  11. Montaje Con elemento de sujeción o anclaje

  12. CaracterísticasDatos técnicos

  13. 12 VDC 60 VDC 24 VDC CaracterísticasDiagrama de carga (Cables y resistencias de entrada) Voltaje - + 60 40 Carga 4-20 mA U2 24 20 Sensor 12 9 0 150 750 2250 Carga máx. en Ohmnios U1 Min 9 VDC U1 Min 9 VDC

  14. Resumen • Técnica de alimentación a 2 hilos • Rápida instalación • Compensación de temperatura • Compensación por cambios en presión atmosférica • Construcción robusta con protector sobretensiones integrado • Amplio rango de tensión de trabajo • Largos períodos entre limpiezas
