倪春耀. 內政部營建署 北工處 副工程司兼工務所主任 聯絡方式： 電 話 ： 03-4585033 手 機 ： 0916209603 E-Mail ： nisy@ms9.hinet.net. 內政部營造業工地主任職能訓練 課程教材 第三單元 工程材料檢測及判識 講授人： 倪春耀. 科目七： 其他材料檢測及判識. 簡 報 大 綱. 緣起 連續壁穩定液材料檢測 基樁完整性非破壞性檢測 地錨判別及檢測 帷幕牆預埋件拉拔力檢測 各種焊條材料判識 PU 材料之判識 磁磚抗拉接著強度檢測. 緣起.
E N D
倪春耀 • 內政部營建署 北工處 副工程司兼工務所主任 • 聯絡方式： • 電 話 ：03-4585033 • 手 機 ：0916209603 • E-Mail：nisy@ms9.hinet.net
內政部營造業工地主任職能訓練 課程教材 第三單元 工程材料檢測及判識 講授人：倪春耀 科目七：其他材料檢測及判識

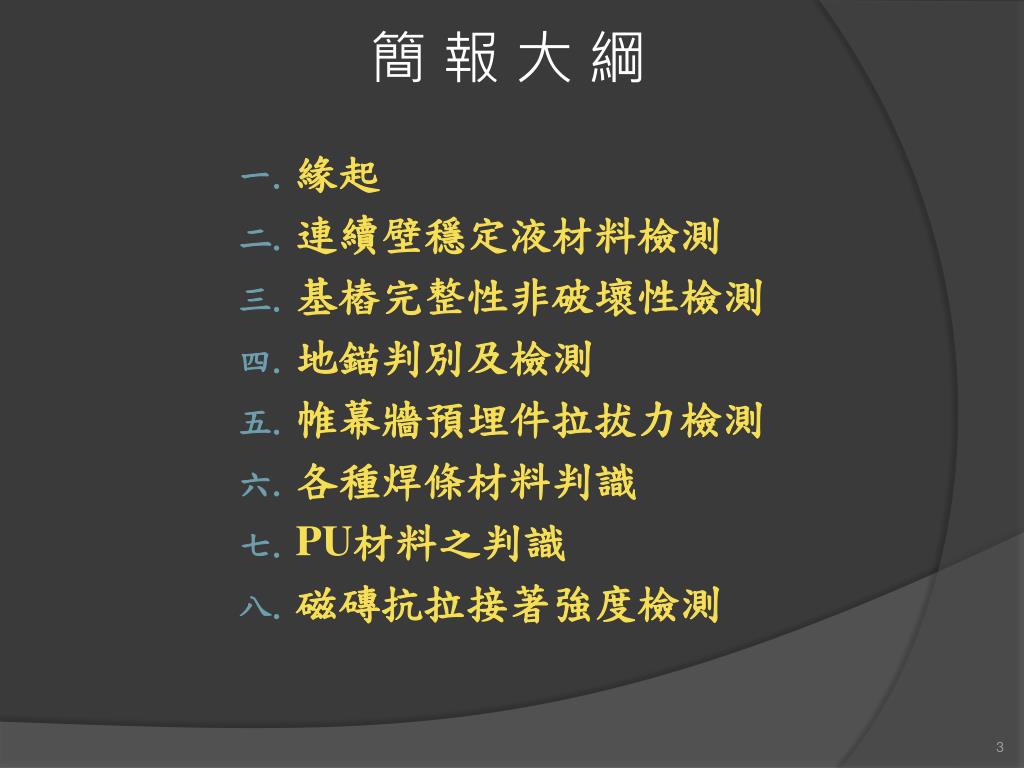

簡 報 大 綱 • 緣起 • 連續壁穩定液材料檢測 • 基樁完整性非破壞性檢測 • 地錨判別及檢測 • 帷幕牆預埋件拉拔力檢測 • 各種焊條材料判識 • PU材料之判識 • 磁磚抗拉接著強度檢測
緣起 • 任何工程材料不論是裝修材料或防水材料，都要先了解該材料之施工特性、適用空間部位與施工細部及收頭方式等才能正確的使用該材料 。

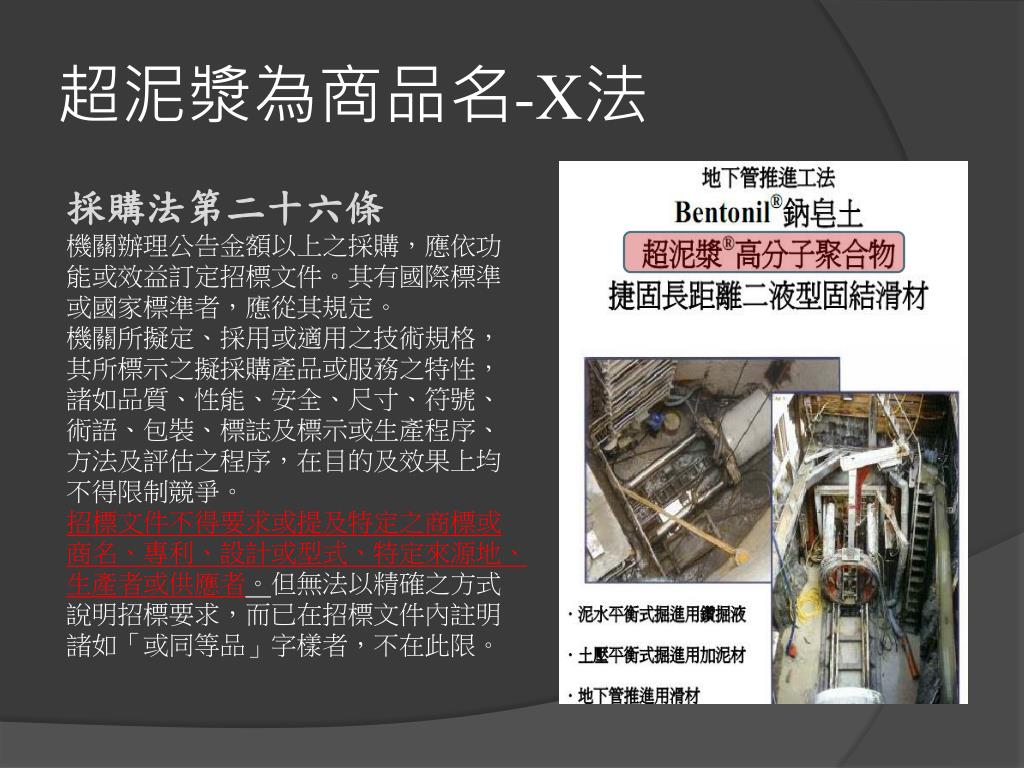

超泥漿為商品名-X法 採購法第二十六條 機關辦理公告金額以上之採購，應依功能或效益訂定招標文件。其有國際標準或國家標準者，應從其規定。 機關所擬定、採用或適用之技術規格，其所標示之擬採購產品或服務之特性，諸如品質、性能、安全、尺寸、符號、術語、包裝、標誌及標示或生產程序、方法及評估之程序，在目的及效果上均不得限制競爭。 招標文件不得要求或提及特定之商標或商名、專利、設計或型式、特定來源地、生產者或供應者。但無法以精確之方式說明招標要求，而已在招標文件內註明諸如「或同等品」字樣者，不在此限。

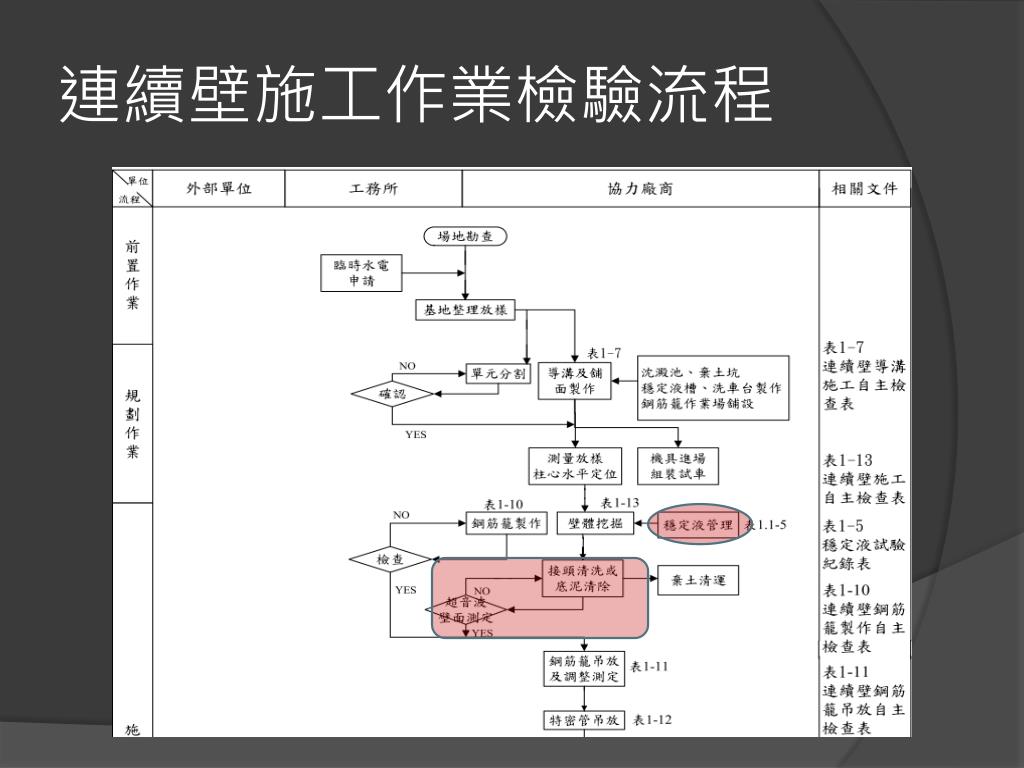

連續壁穩定液材料檢測 黏滯性量測：(以馬氏漏斗來測試) 一般測定時機為挖掘前後、下雨後、混凝土澆置前 步驟一： 以手或工具抓住漏斗，口朝上，並用手指堵住出口。 步驟二： 經過濾網倒入取樣之穩定液到漏斗中直到標示線（約1500cc）。
連續壁穩定液材料檢測 黏滯性量測：(以馬氏漏斗來測試) 步驟三： 移開出口處之手指，使穩定液流入量杯中，並同時計時，至杯中1 quart夸脱 （946cc）刻度為止，計其秒數即為穩定液之黏滯性（一般清水之秒數為26秒）。 1 gallon 加崙= 4 quarts 夸脱= 3.785 litres 升

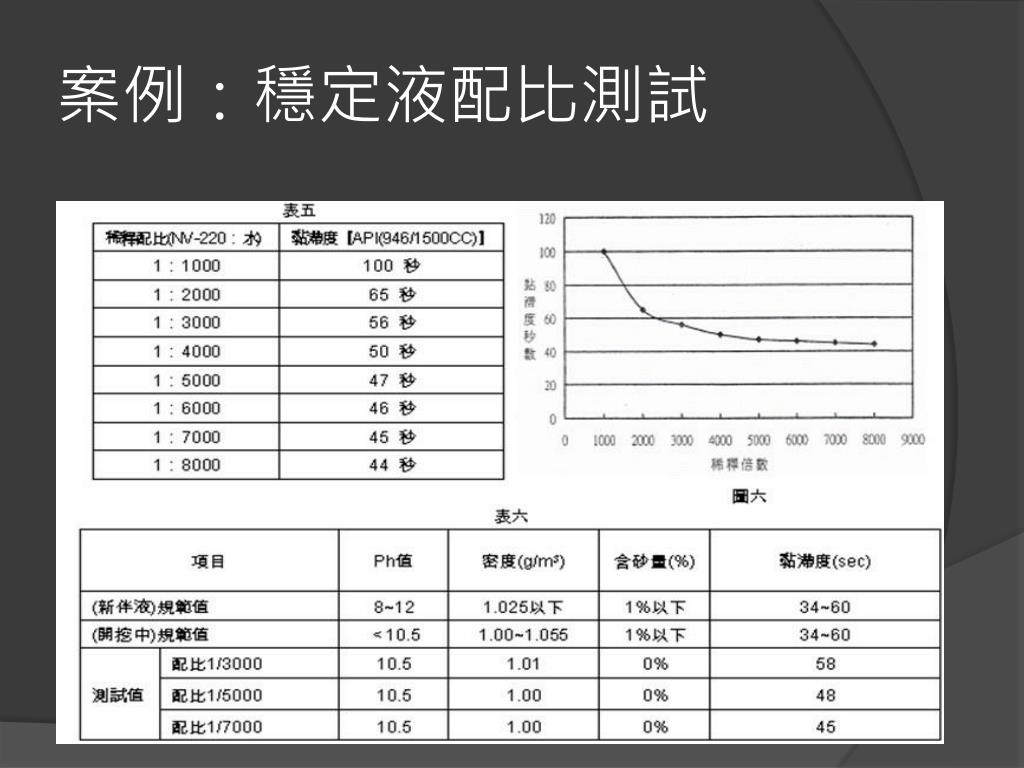

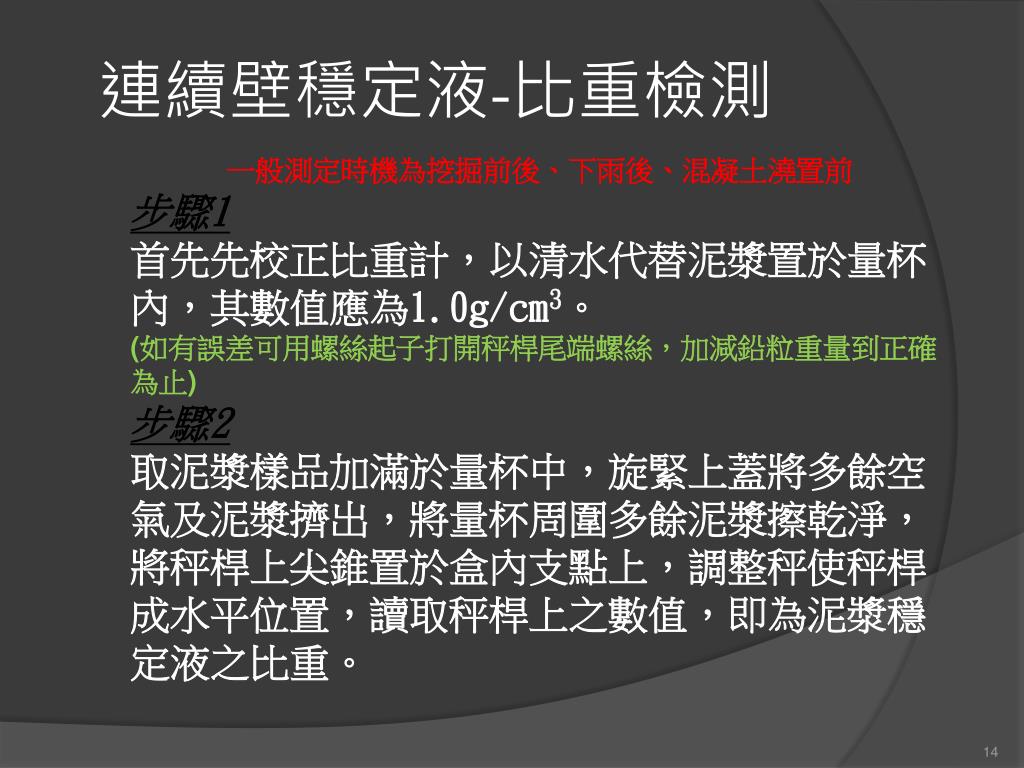

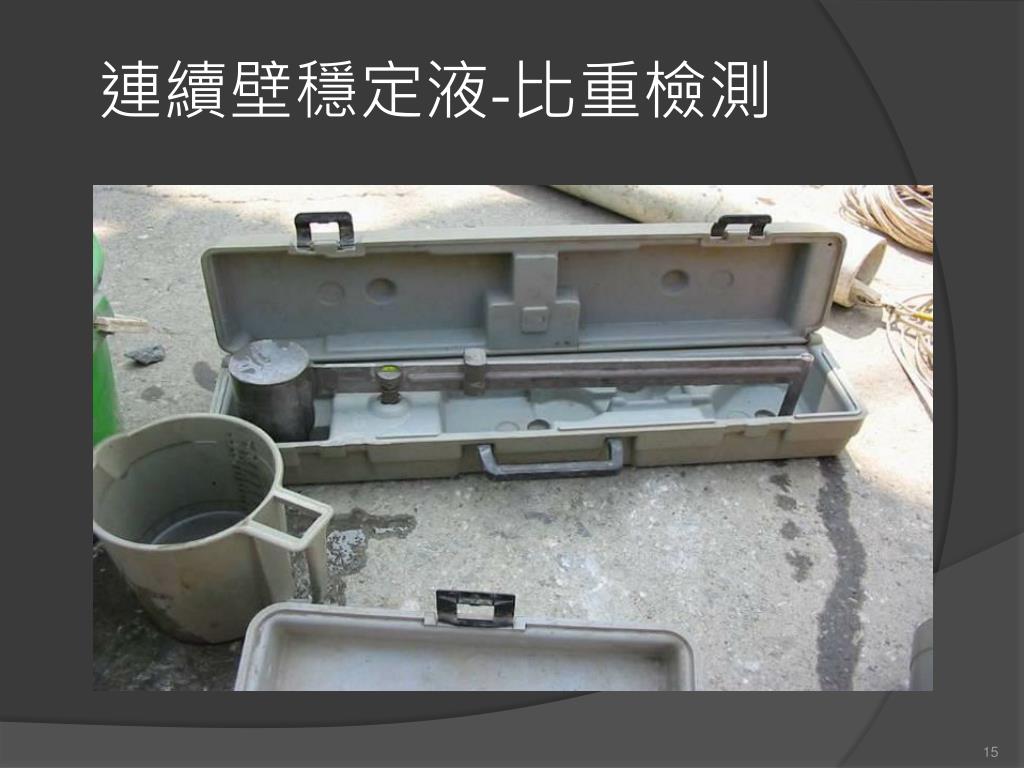

連續壁穩定液-比重檢測 一般測定時機為挖掘前後、下雨後、混凝土澆置前 步驟1 首先先校正比重計，以清水代替泥漿置於量杯內，其數值應為1.0g/cm3。 (如有誤差可用螺絲起子打開秤桿尾端螺絲，加減鉛粒重量到正確為止) 步驟2 取泥漿樣品加滿於量杯中，旋緊上蓋將多餘空氣及泥漿擠出，將量杯周圍多餘泥漿擦乾淨，將秤桿上尖錐置於盒內支點上，調整秤使秤桿成水平位置，讀取秤桿上之數值，即為泥漿穩定液之比重。

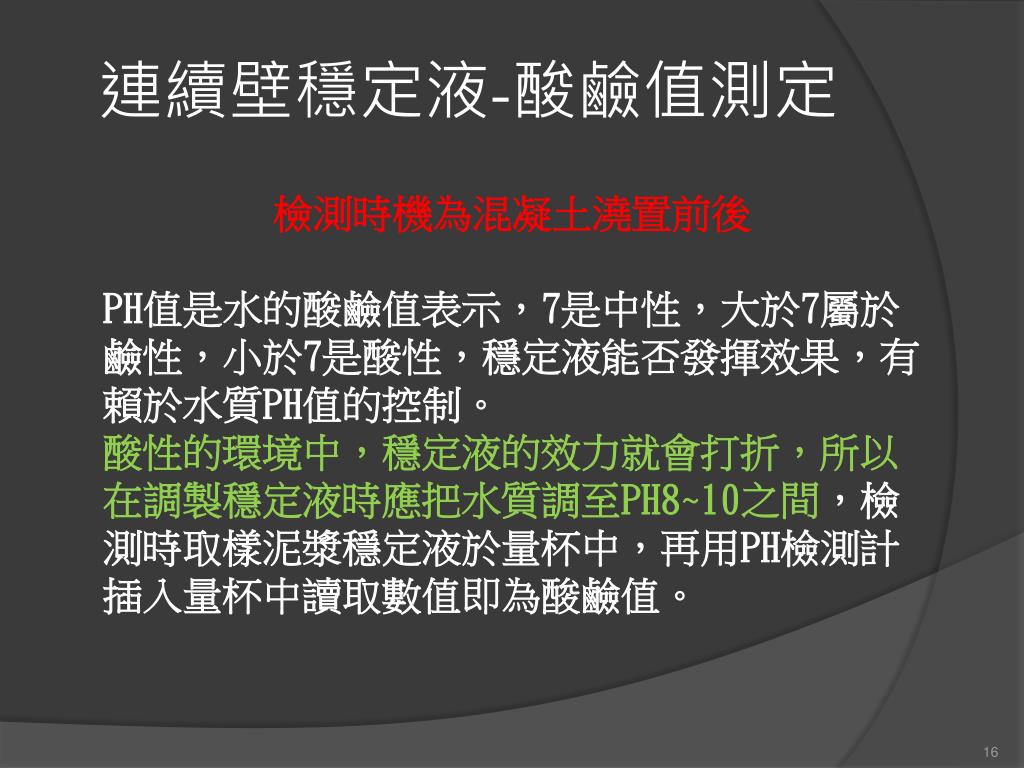

連續壁穩定液-酸鹼值測定 檢測時機為混凝土澆置前後 PH值是水的酸鹼值表示，7是中性，大於7屬於鹼性，小於7是酸性，穩定液能否發揮效果，有賴於水質PH值的控制。 酸性的環境中，穩定液的效力就會打折，所以在調製穩定液時應把水質調至PH8~10之間，檢測時取樣泥漿穩定液於量杯中，再用PH檢測計插入量杯中讀取數值即為酸鹼值。
連續壁穩定液-含砂量檢測 泥漿的含砂量太高會使泥膜變厚，比重加大，導致穩定液加速劣化，當循環停止時容易造成沉澱影響鑚掘。 檢測方法是取泥漿樣品倒入試管內至Mud To Here的刻度，然後加水到Water To Here的刻度，蓋上蓋子並搖動，混合後倒入篩網，用清水在篩網上將砂洗乾淨，並沖洗乾淨篩網。 然後將漏斗套在篩網上端（有殘砂的一端），倒過來插入玻璃瓶中，用清水反沖在篩網上，靜置使其沉澱，然後讀取沉澱的刻度，即可得知含砂量是多少。
案例：超音波掃描成果判斷 依超音波掃描後圖行判斷0-X.xm開挖測壁面有崩塌情形
穩定液之調整 • 穩定液如有效發揮穩定開挖壁面，可避免崩坍之危險，惟高分子聚合物穩定液再回收使用時，因受混凝土中Ca離子影響，使PH值升高之情形，因此再回收使用時，該回收之穩定液應加水及新拌藥劑中和Ca離子，使PH值符合合約規範要求。
穩定液之調整 2 • 穩定液PH值如低於原定值時應適時加入鹼塊調整。再加入高分子聚合物依配比泡製穩定液。 • 經檢測後結果符合規定後則可進行後續開挖等作業，另依開挖作業中之變化差異來適時調整各項檢測值，以期連續壁單元作業中均能符合契約規範之要求。
基樁完整性非破壞性檢測 基樁完整性試驗原理： 是利用音波傳遞的原理來施作檢測，基樁若為均質混凝土，其音波傳遞速度是一固定值，若混凝土中含土壤、灰泥或出現蜂窩時，則其音波之傳遞速度將降低。 因此超音波檢測依據此種不同品質之混凝土具有不同之音波傳遞時間現象，利用音波檢測儀之收、發波器置於已施工完成基樁之檢測管內，藉由音波傳遞之速度與深度關係圖形，由印表機直接繪出，再依據此記錄曲線圖形與該設備技術文件中所附圖表加以分析研判混凝土品質的良莠及缺陷。

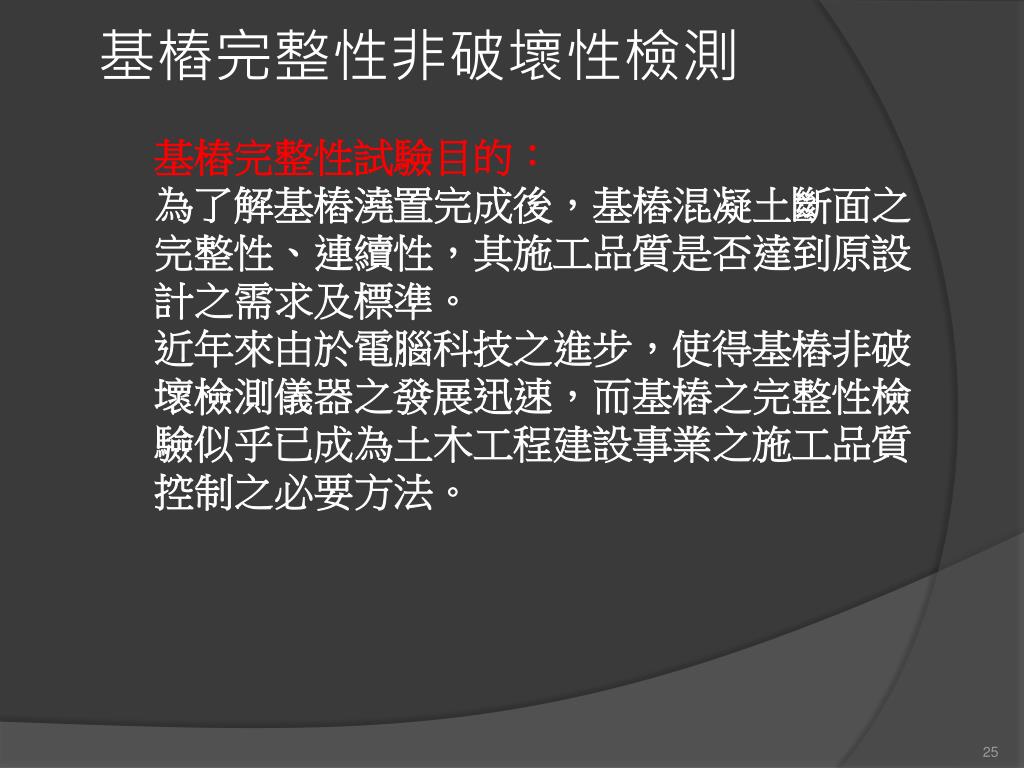

基樁完整性非破壞性檢測 基樁完整性試驗目的： 為了解基樁澆置完成後，基樁混凝土斷面之完整性、連續性，其施工品質是否達到原設計之需求及標準。 近年來由於電腦科技之進步，使得基樁非破壞檢測儀器之發展迅速，而基樁之完整性檢驗似乎已成為土木工程建設事業之施工品質控制之必要方法。
超音波檢測路徑測線 基樁完整性試驗音波檢測路徑測線圖

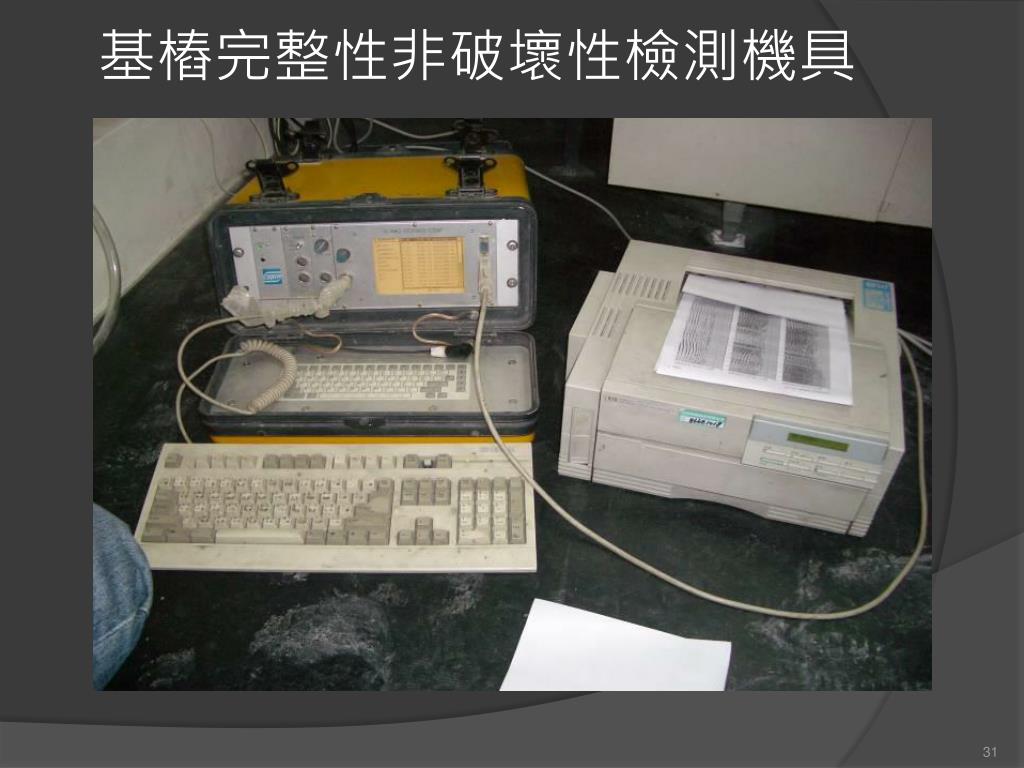

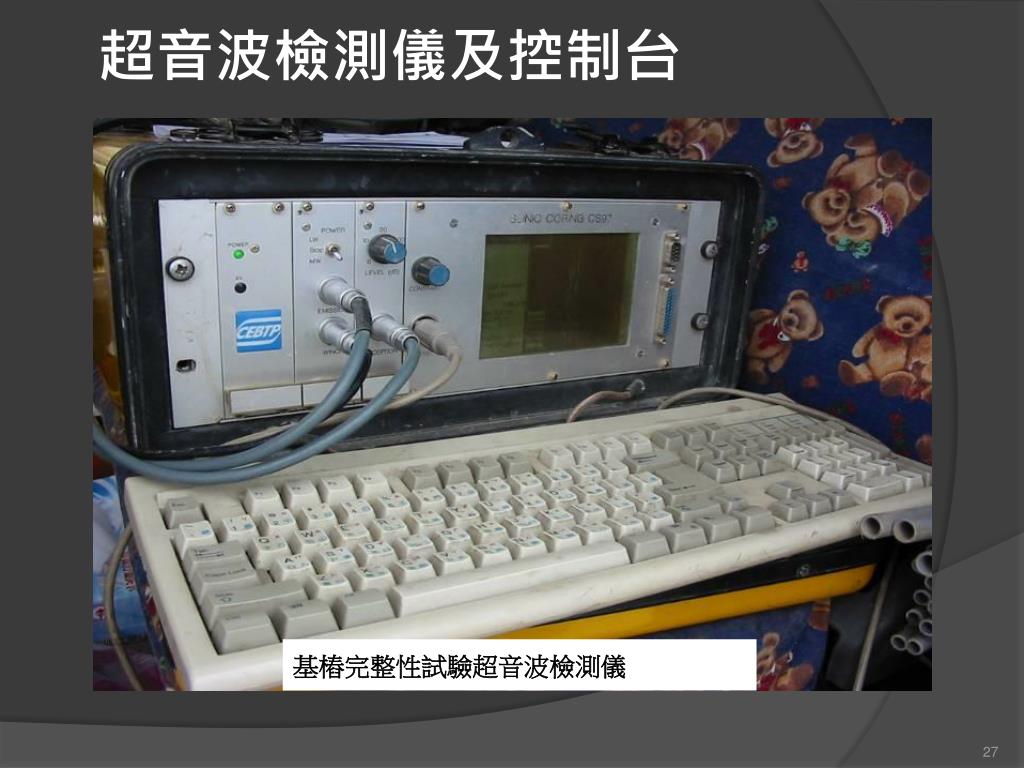

超音波檢測儀及控制台 基樁完整性試驗超音波檢測儀
超音波檢測儀之收發器 基樁完整性超音波檢測儀之收發器

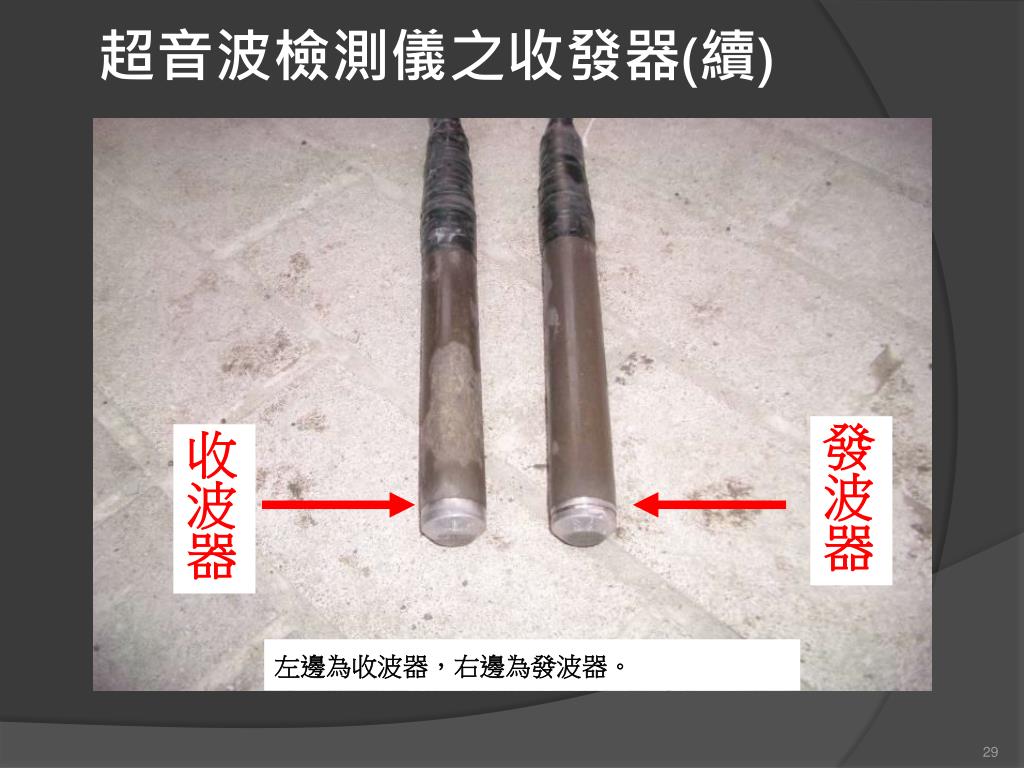

發波器 收波器 超音波檢測儀之收發器(續) 左邊為收波器，右邊為發波器。
基樁施作超音波完整性試驗（非破壞性試驗） 基樁完成後施作超音波完整性試驗（非破壞性試驗）
三、基樁完整性非破壞性檢測 利用音波傳遞之速度與深度關係所形成之圖形。
地錨之判別及檢測 • 地錨依使用的目的可分為： • 臨時性 • 永久性 • 地錨係將所需拉力由主要結構體（擋土排樁、連續壁、擋土牆等）傳遞至周圍緊密地層中，由地層之抗剪強度提供足夠之摩擦阻抗，使地錨、主要結構體、及錨碇段周圍地層三者達到平衡狀態。

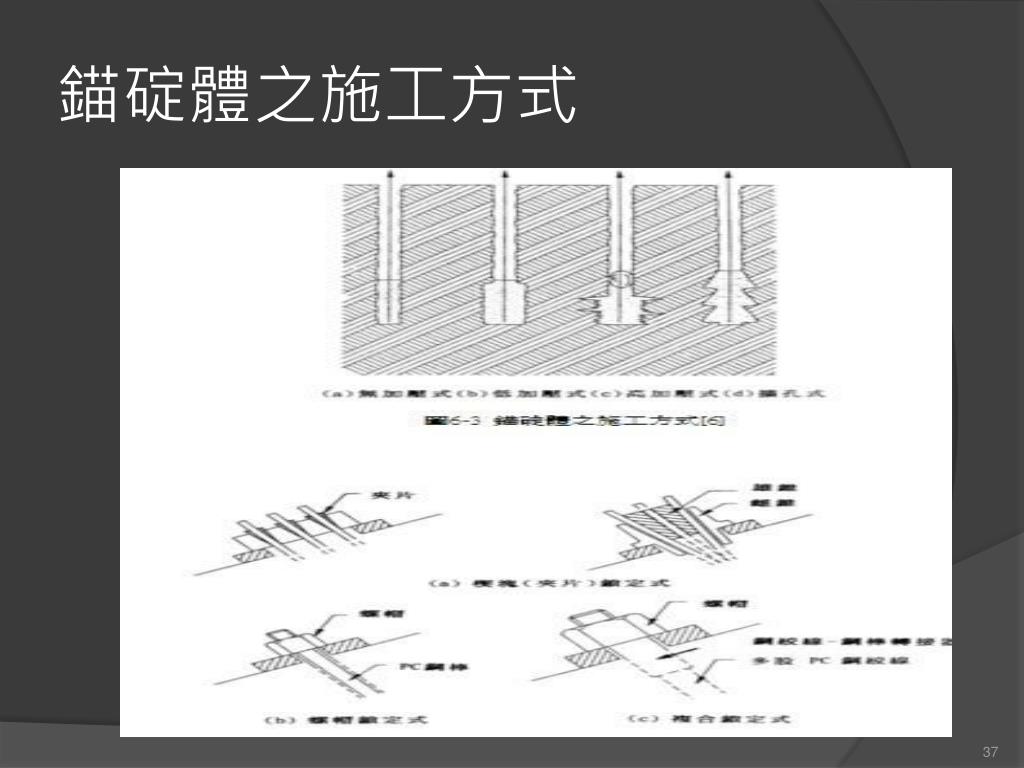

地錨之判別及檢測(續) • 地錨的主要構造包括錨碇段、自由段、錨頭等三部份。 • 錨碇段：主要是提供錨碇力。 • 自由段：抗張材受拉伸張及傳遞錨碇力。 • 錨頭：承受鎖定抗張材及傳遞錨碇力至承壓結構體，如擋土排樁、連續壁、擋土牆等。

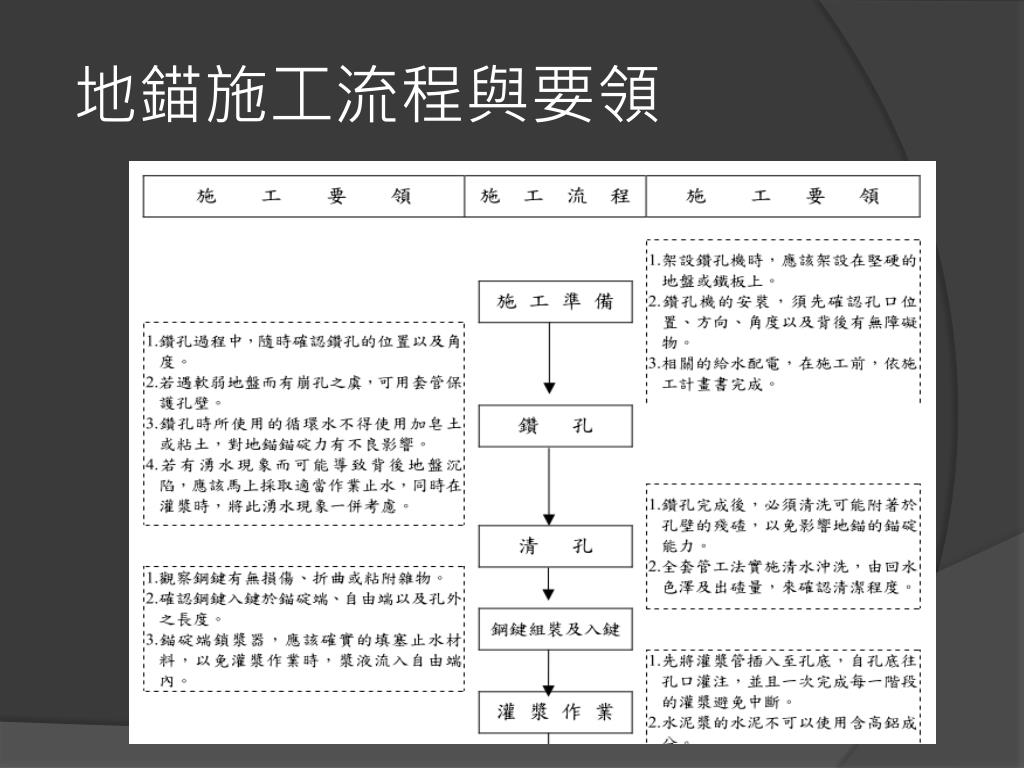

地錨工法之應用 • 地錨係土錨與岩錨的統稱，土、岩錨係按其錨碇段所在地層類別（土層或岩層）的不同加以區分。 • 功能上，地錨係將所需拉力由主要結構體傳遞至周圍緊密地層中，由地層之抗剪強度提供足夠之摩擦阻抗，使地錨、主要結構體及錨碇段周圍地層三者達到平衡狀態，同時，主要結構體及錨碇段周圍地層之變位量能夠維持在合理範圍之內。
臨時性地錨之判別及檢測 臨時性地錨 鋼鍵組立情形
臨時性地錨之判別及檢測(續) 施工完成之臨時性地錨
永久性地錨之判別及檢測 PE平面護管 PE浪型護管 永久性地錨鋼鍵包覆用之護管
永久性地錨之判別及檢測(續) 完成後之永久性地錨鋼鍵，鋼鍵外面有浪型PE護管
永久性地錨之判別及檢測(續2) 有RC臥梁為永久性地錨，H型鋼臥梁為臨時性地錨
永久性地錨之判別及檢測(續3) 封漿器 永久性地錨鋼鍵組裝情形

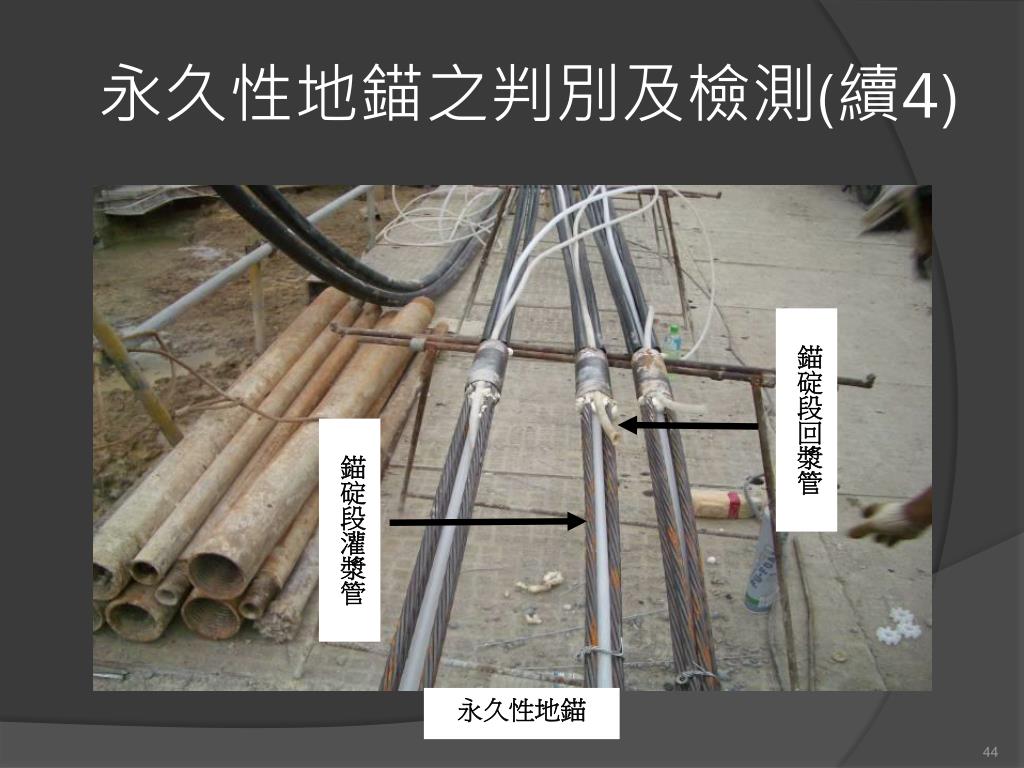

錨碇段回漿管 錨碇段灌漿管 永久性地錨之判別及檢測(續4) 永久性地錨

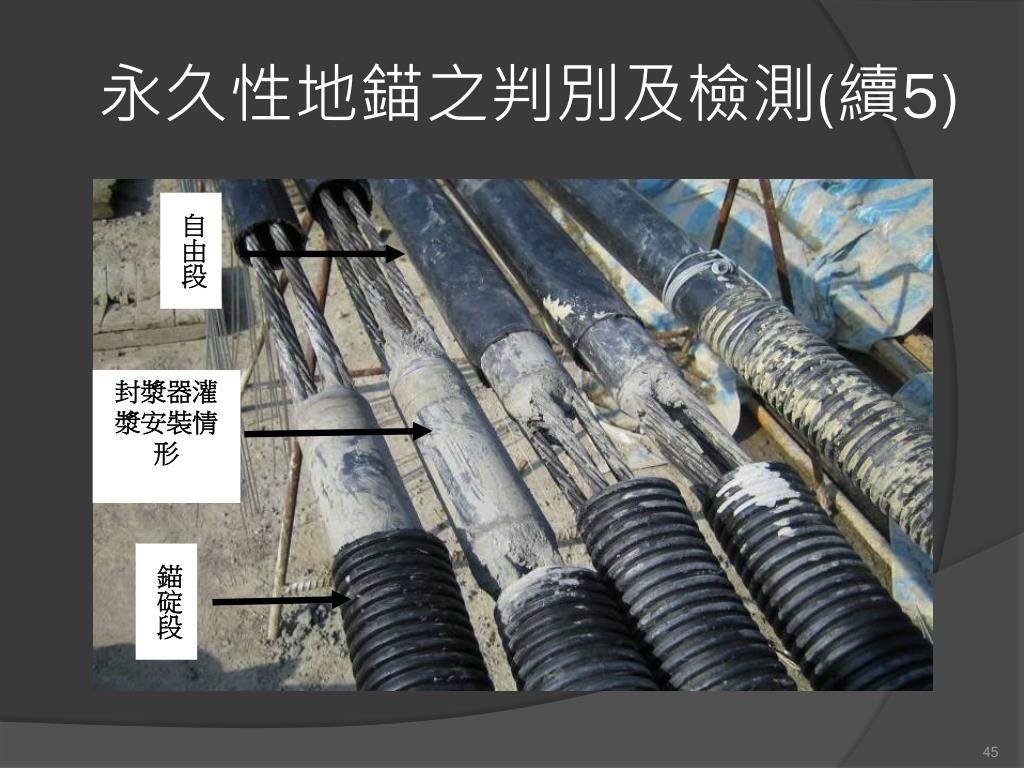

自由段 封漿器灌漿安裝情形 錨碇段 永久性地錨之判別及檢測(續5)

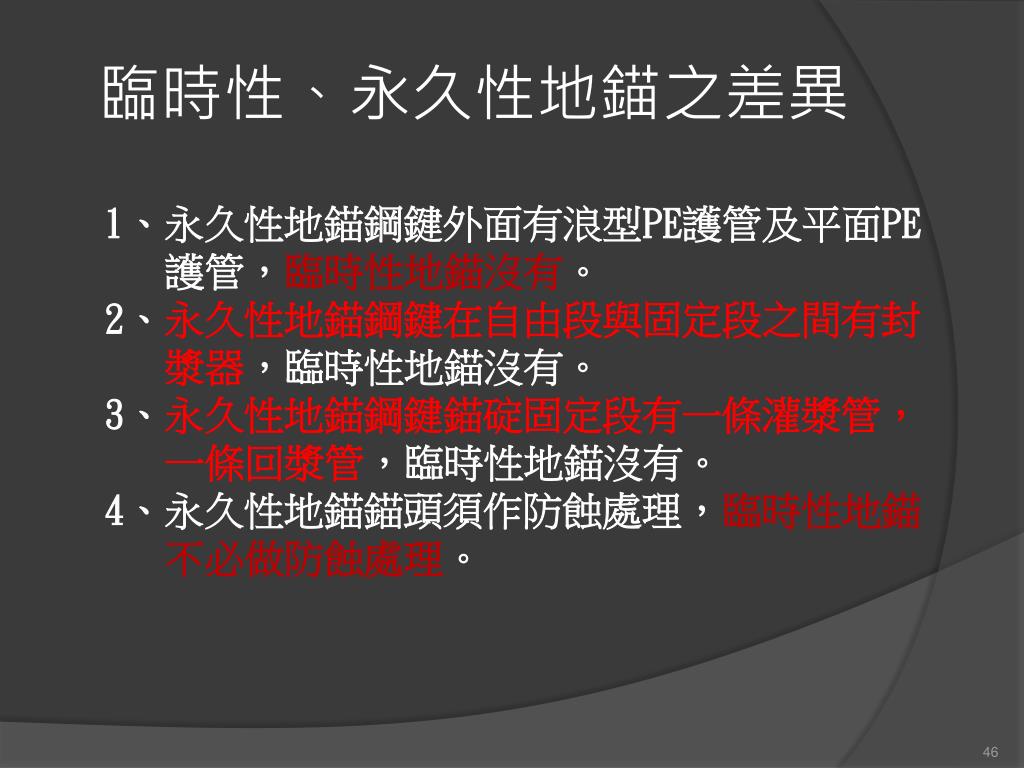

臨時性、永久性地錨之差異 1、永久性地錨鋼鍵外面有浪型PE護管及平面PE護管，臨時性地錨沒有。 2、永久性地錨鋼鍵在自由段與固定段之間有封漿器，臨時性地錨沒有。 3、永久性地錨鋼鍵錨碇固定段有一條灌漿管，一條回漿管，臨時性地錨沒有。 4、永久性地錨錨頭須作防蝕處理，臨時性地錨不必做防蝕處理。

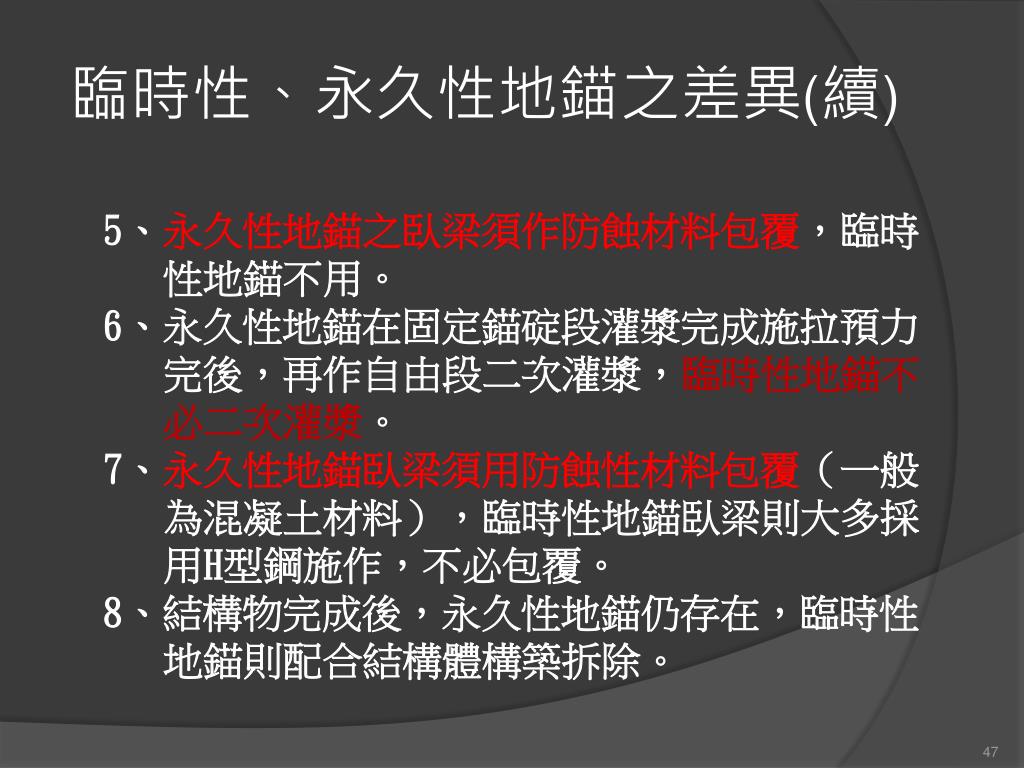

臨時性、永久性地錨之差異(續) 5、永久性地錨之臥梁須作防蝕材料包覆，臨時性地錨不用。 6、永久性地錨在固定錨碇段灌漿完成施拉預力完後，再作自由段二次灌漿，臨時性地錨不必二次灌漿。 7、永久性地錨臥梁須用防蝕性材料包覆（一般為混凝土材料），臨時性地錨臥梁則大多採用H型鋼施作，不必包覆。 8、結構物完成後，永久性地錨仍存在，臨時性地錨則配合結構體構築拆除。
自由段鋼絞線不用間隔器。 錨定固定段鋼絞線才要間隔器。 臨時性、永久性地錨之差異(續2) 永久性地錨鋼鍵自由段無間隔器有保護PE平面護管，錨碇固定段有間隔器
