  1. CONECTORES EXTERNOS

  2. CONECTORES EXTERNOS EN UNA TARJETA MADRE

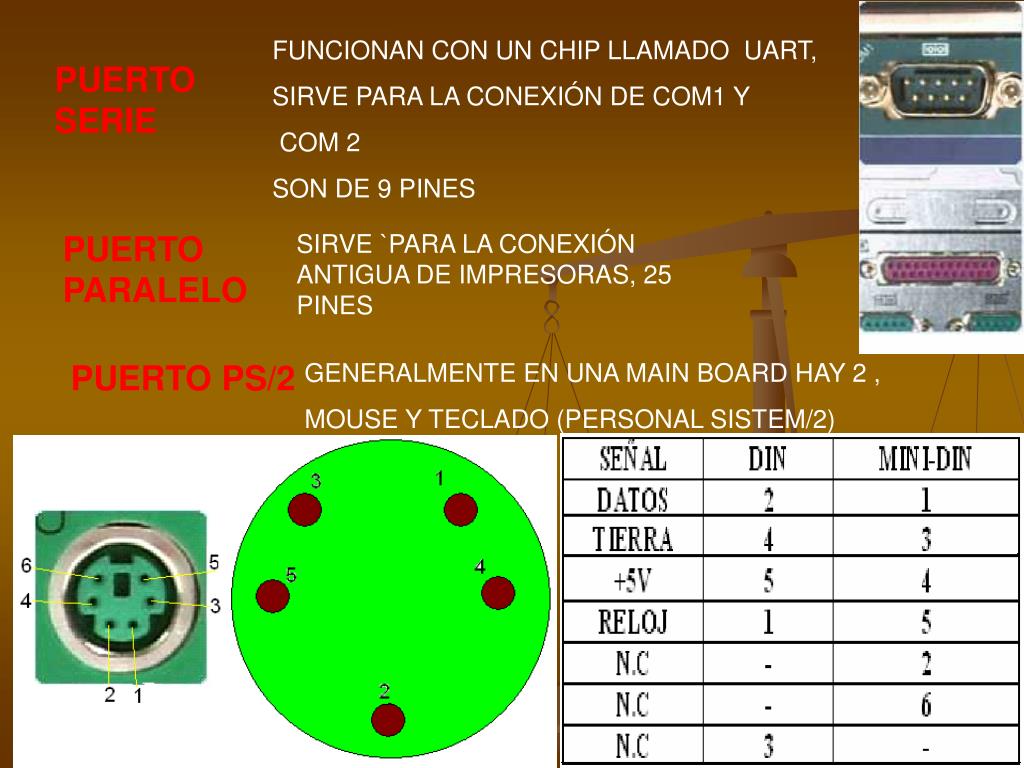

  3. FUNCIONAN CON UN CHIP LLAMADO UART, SIRVE PARA LA CONEXIÓN DE COM1 Y COM 2 SON DE 9 PINES PUERTO SERIE PUERTO PARALELO SIRVE `PARA LA CONEXIÓN ANTIGUA DE IMPRESORAS, 25 PINES PUERTO PS/2 GENERALMENTE EN UNA MAIN BOARD HAY 2 , MOUSE Y TECLADO (PERSONAL SISTEM/2)

  4. PUERTOUSB Este tipo de puertos de gran velocidad son pequeños, Permiten la conexión en caliente de dispositivos que soportan este estándar. Suministran al periférico de energía sin tener que estar conectado éste a la red eléctrica, permite un cableado de hasta 5 metros de longitud, y la conexión de hasta 127 dispositivos. Micro USB, Mini USB, Tipo B, Hembra tipo A, Tipo A

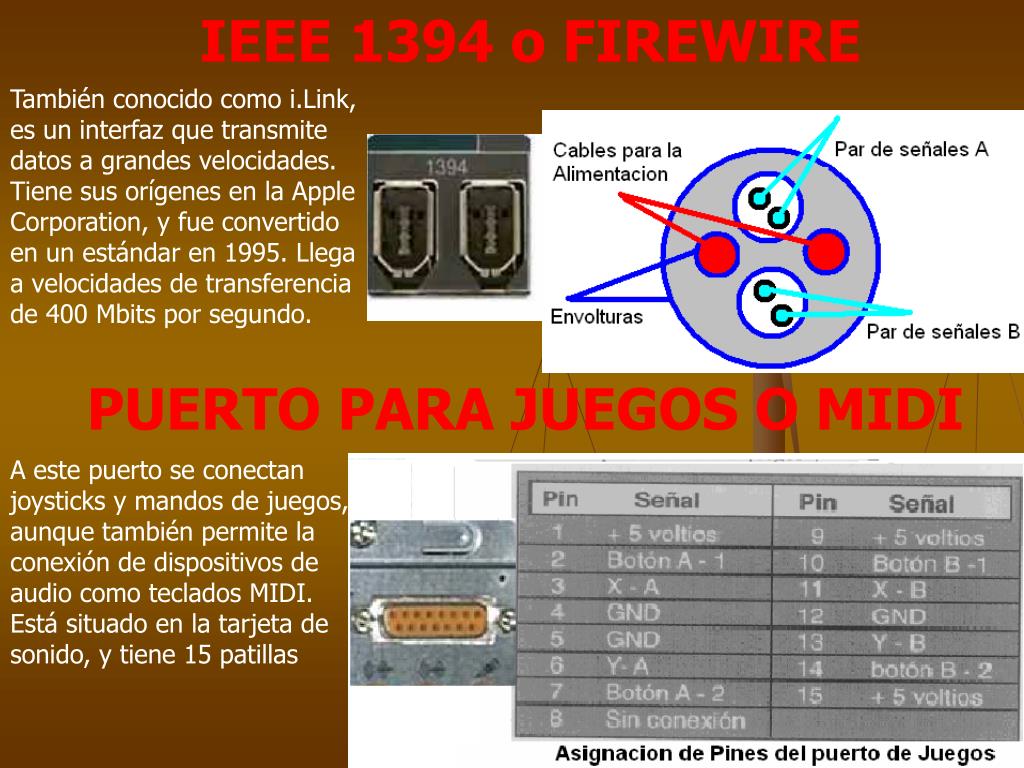

  5. IEEE 1394 o FIREWIRE También conocido como i.Link, es un interfaz que transmite datos a grandes velocidades. Tiene sus orígenes en la Apple Corporation, y fue convertido en un estándar en 1995. Llega a velocidades de transferencia de 400 Mbits por segundo. PUERTO PARA JUEGOS O MIDI A este puerto se conectan joysticks y mandos de juegos, aunque también permite la conexión de dispositivos de audio como teclados MIDI. Está situado en la tarjeta de sonido, y tiene 15 patillas

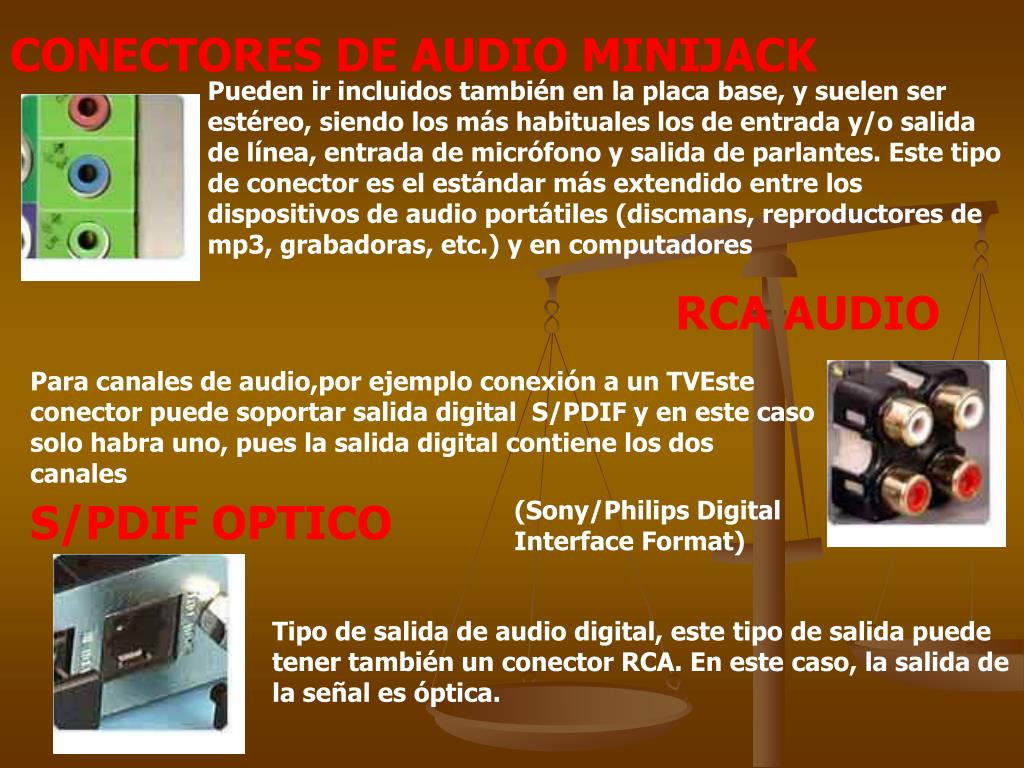

  6. CONECTORES DE AUDIO MINIJACK Pueden ir incluidos también en la placa base, y suelen ser estéreo, siendo los más habituales los de entrada y/o salida de línea, entrada de micrófono y salida de parlantes. Este tipo de conector es el estándar más extendido entre los dispositivos de audio portátiles (discmans, reproductores de mp3, grabadoras, etc.) y en computadores RCA AUDIO Para canales de audio,por ejemplo conexión a un TVEste conector puede soportar salida digital S/PDIF y en este caso solo habra uno, pues la salida digital contiene los dos canales S/PDIF OPTICO (Sony/Philips Digital Interface Format) Tipo de salida de audio digital, este tipo de salida puede tener también un conector RCA. En este caso, la salida de la señal es óptica.

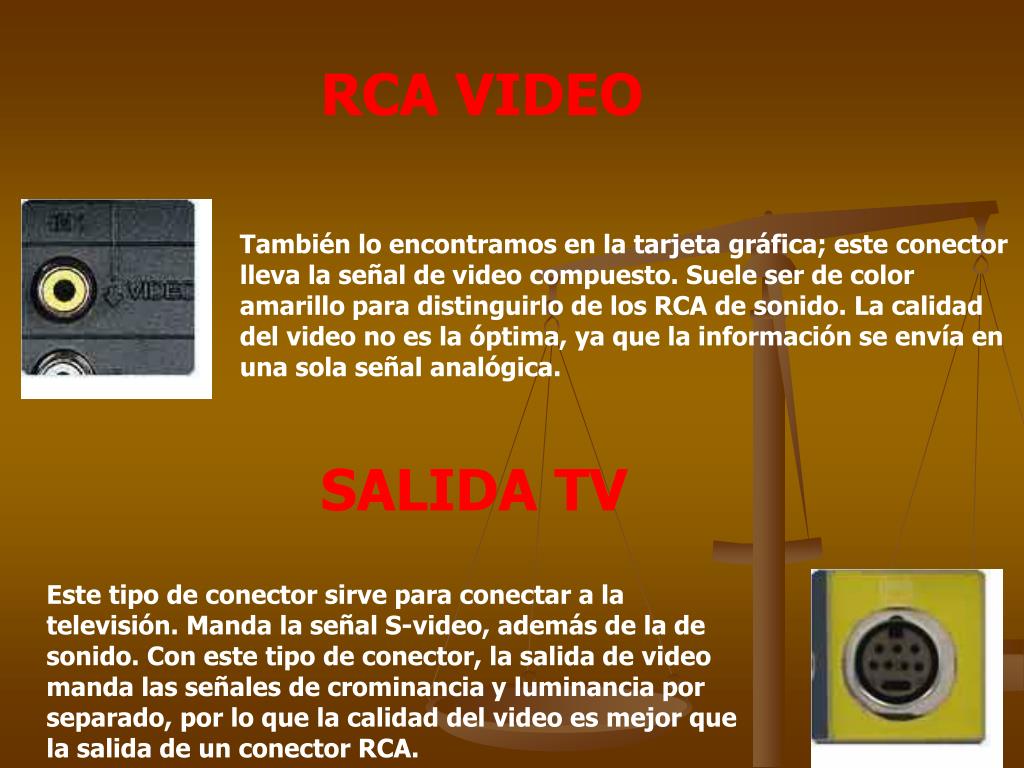

  7. RCA VIDEO También lo encontramos en la tarjeta gráfica; este conector lleva la señal de video compuesto. Suele ser de color amarillo para distinguirlo de los RCA de sonido. La calidad del video no es la óptima, ya que la información se envía en una sola señal analógica. SALIDA TV Este tipo de conector sirve para conectar a la televisión. Manda la señal S-video, además de la de sonido. Con este tipo de conector, la salida de video manda las señales de crominancia y luminancia por separado, por lo que la calidad del video es mejor que la salida de un conector RCA.

  8. CONECTOR VGA Es un conector estándar de la tarjeta gráfica, de 15 pines, y que se utiliza para conectar el monitor.

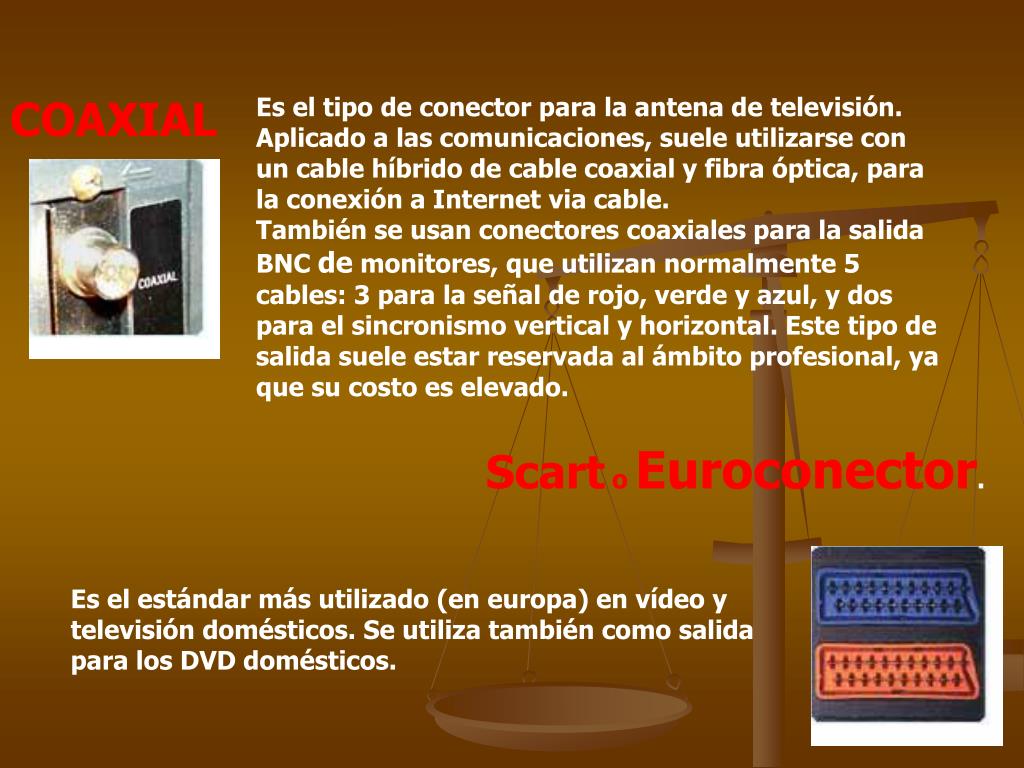

  9. COAXIAL Es el tipo de conector para la antena de televisión. Aplicado a las comunicaciones, suele utilizarse con un cable híbrido de cable coaxial y fibra óptica, para la conexión a Internet via cable.También se usan conectores coaxiales para la salida BNC de monitores, que utilizan normalmente 5 cables: 3 para la señal de rojo, verde y azul, y dos para el sincronismo vertical y horizontal. Este tipo de salida suele estar reservada al ámbito profesional, ya que su costo es elevado. Scart o Euroconector. Es el estándar más utilizado (en europa) en vídeo y televisión domésticos. Se utiliza también como salida para los DVD domésticos.

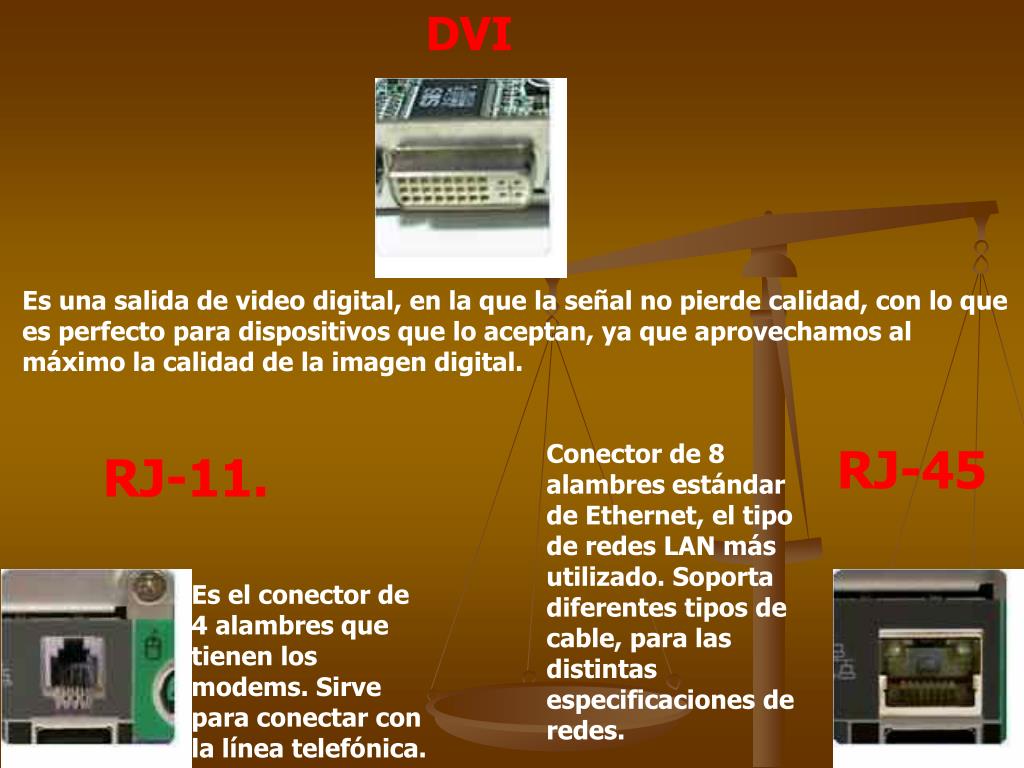

  10. DVI Es una salida de video digital, en la que la señal no pierde calidad, con lo que es perfecto para dispositivos que lo aceptan, ya que aprovechamos al máximo la calidad de la imagen digital. Conector de 8 alambres estándar de Ethernet, el tipo de redes LAN más utilizado. Soporta diferentes tipos de cable, para las distintas especificaciones de redes. RJ-45 RJ-11. Es el conector de 4 alambres que tienen los modems. Sirve para conectar con la línea telefónica.

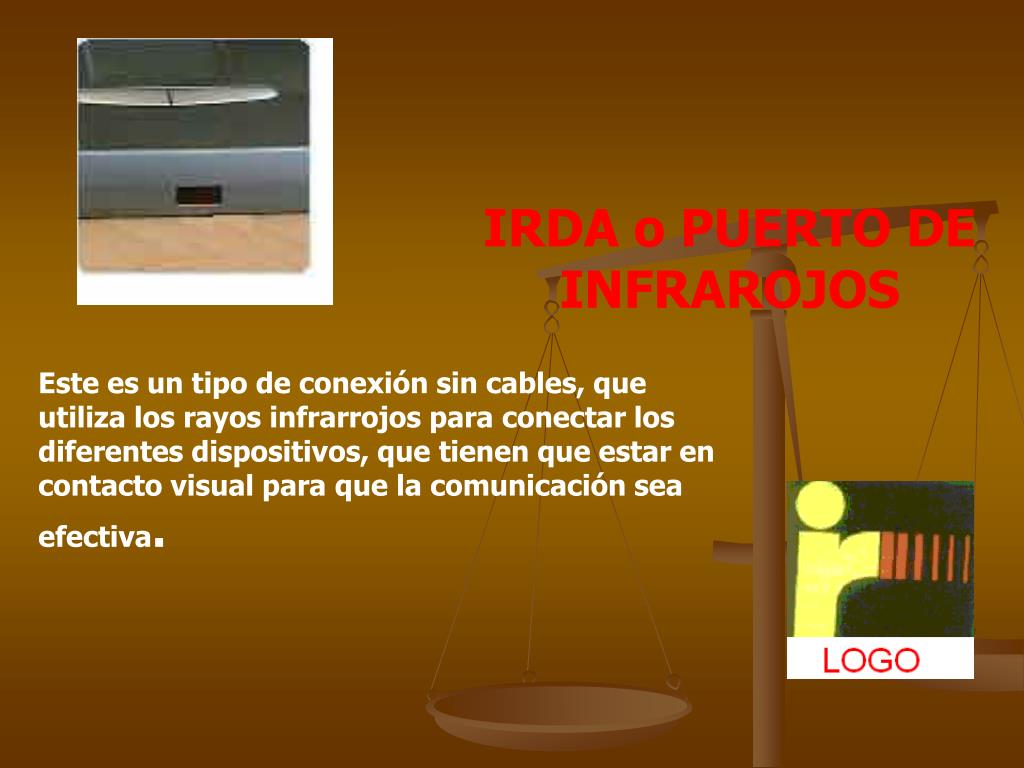

  11. IRDA o PUERTO DE INFRAROJOS Este es un tipo de conexión sin cables, que utiliza los rayos infrarrojos para conectar los diferentes dispositivos, que tienen que estar en contacto visual para que la comunicación sea efectiva.

  12. FIN
