Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Getriebebau NORD GmbH & Co. KG, SRN

Soukolí

  • valivá (čelní, kuželová)

  • šroubová (válcová, kuželová, šneková)

Šnekové soukolí

Povšimněte si rozdílných materiálů u šnekového soukolí.

Čelní soukolí se šikmými zuby

Kuželové soukolí se zakřivenými zuby

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Čelní valivé soukolí s evolventním ozubením (s přímými zuby)

Podmínka stálého záběru

Základní profil

Korigovaná kola (kola s posunutím nástroje) +V a -V

Soukolí N, záběr se základním profilem

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Příklady výroby ozubených kol

ŠKODA OZUBENÁ KOLA s.r.o.

Broušení čelního šikmého ozubení

Frézování kuželového pastorku na odvalovací frézce

Hřeben MAAG pro odvalovací obrážení

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Převodovky

Dvoustupňová čelní převodovka se šikmým ozubením, se skříní dělenou ve svislé rovině a oboustranným vstupem a výstupem

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Převodovky

ŠKODA, koncern, Plzeň, a.s., závod Ozubená kola

Čelní převodovka s dvojnásobně šikmým ozubením pro vysoké otáčky

Třístupňová kuželočelní převodovka

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Převodovky

Getriebebau NORD GmbH & Co. KG, SRN

DEMAG Antriebstechnik, SRN

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Konstrukce kol

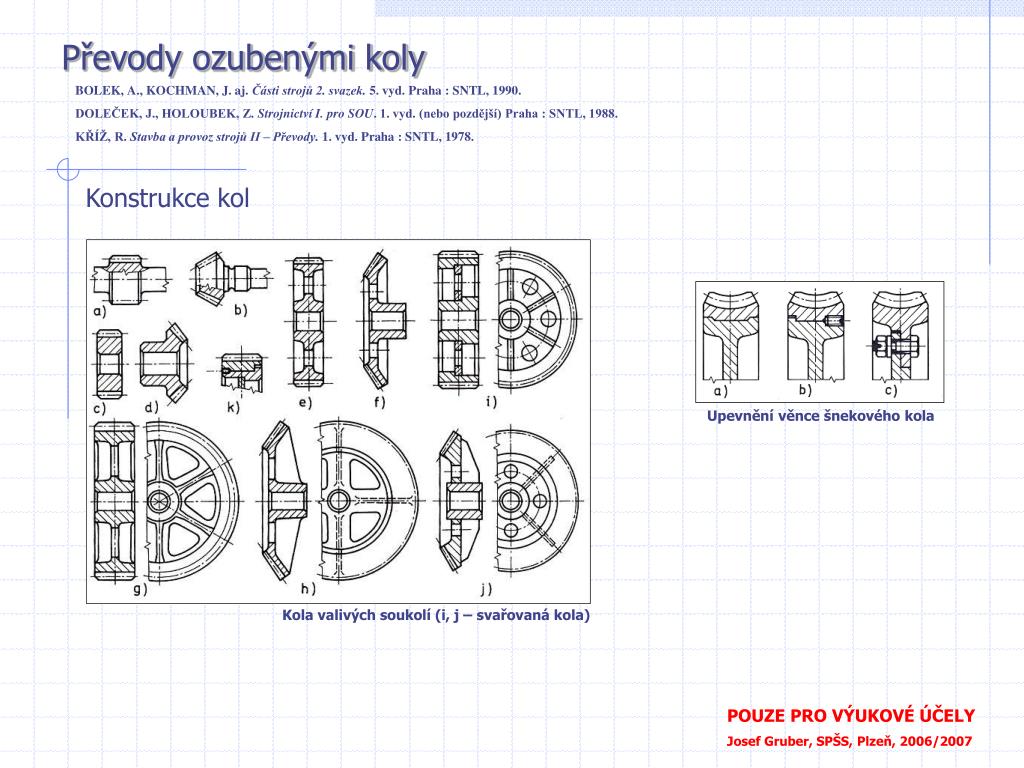

Upevnění věnce šnekového kola

Kola valivých soukolí (i, j – svařovaná kola)

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Příklady uložení hřídelů převodovek

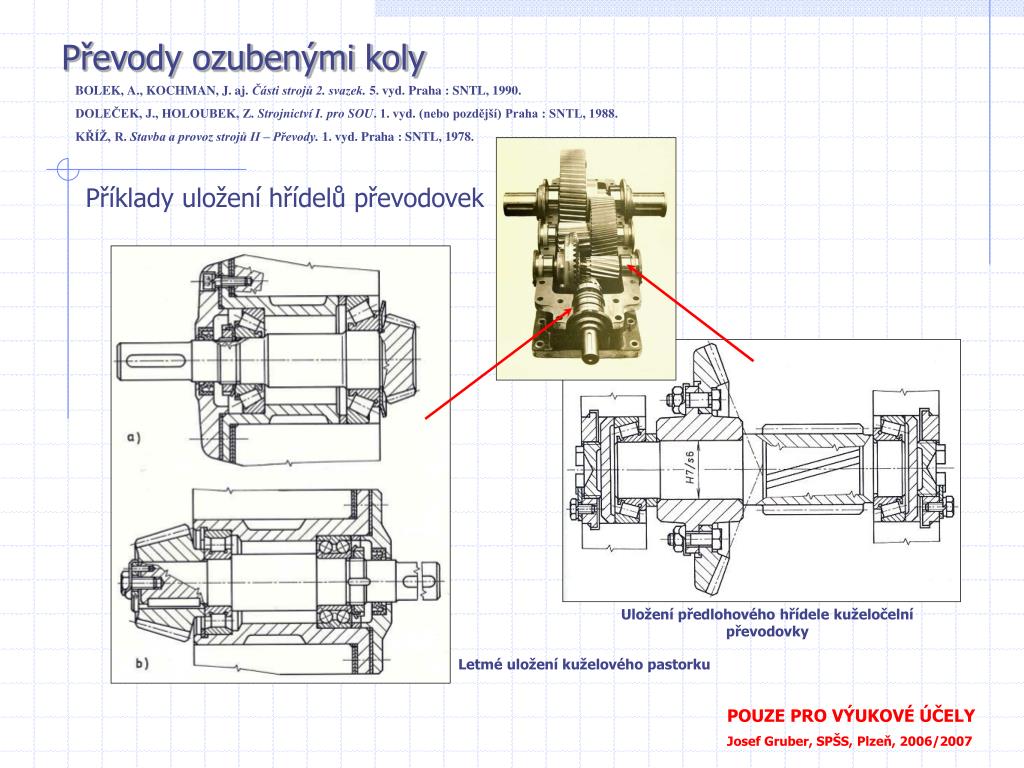

Uložení předlohového hřídele kuželočelní převodovky

Letmé uložení kuželového pastorku

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Bonfigliori riduttori S.p.A., Forli, Itálie

Planetová soukolí

Unášeč satelitů

Planetová převodovka automíchače betonu

ZTS Sabinov, a.s., SR

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Bonfigliori riduttori S.p.A., Forli, Itálie

Planetová soukolí

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007


Prevody ozuben mi koly

Převody ozubenými koly

BOLEK, A., KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990.

DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988.

KŘÍŽ, R. Stavba a provoz strojů II – Převody. 1. vyd. Praha : SNTL, 1978.

Příklady otázek a úkolů

Jaká soukolí použijeme pro rovnoběžné, různoběžné a mimoběžné hřídele?

Co je to modul?

Jak se konstruuje evolventa?

Vysvětlete výpočet hlavních rozměrů čelního soukolí N.

Jaké důsledky má posunutí nástroje?

Jak je namáhán zub?

Jak lze vyjádřit převodový poměr kuželového soukolí?

Co je to šnek?

Jak se liší požadavky na materiály valivých a šroubových soukolí?

Zopakujte si z TEM 3 (kinematika) řešení planetového soukolí metodou záměny mechanismu.

Jaká převodovka je použita pro ruční ovládání armatury na obrázku?

POUZE PRO VÝUKOVÉ ÚČELY

Josef Gruber, SPŠS, Plzeň, 2006/2007
