Teoretick é řešení střech

1. Teoretické řešení střech Mgr. Jan Šafařík studijní skupina IB-DREV učebna B44 Konzultace č. 2

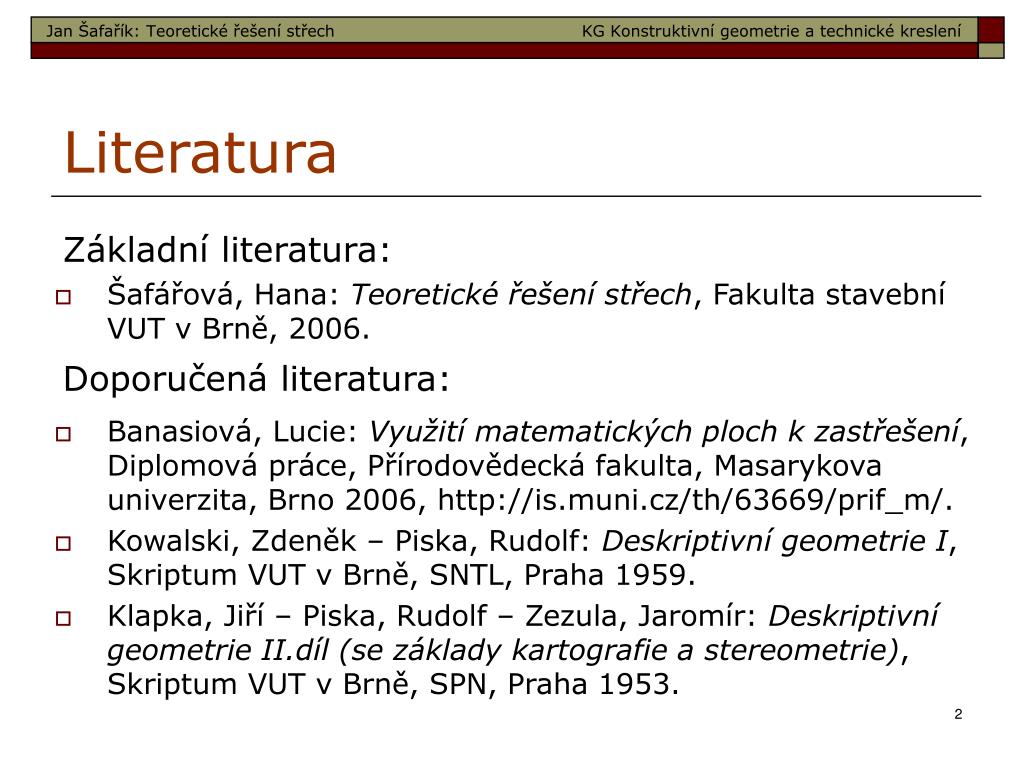

2. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Literatura • Šafářová, Hana: Teoretické řešení střech, Fakulta stavební VUT v Brně, 2006. Základní literatura: Doporučená literatura: • Banasiová, Lucie: Využití matematických ploch k zastřešení, Diplomová práce, Přírodovědecká fakulta, Masarykova univerzita, Brno 2006, http://is.muni.cz/th/63669/prif_m/. • Kowalski, Zdeněk – Piska, Rudolf: Deskriptivní geometrie I, Skriptum VUT v Brně, SNTL, Praha 1959. • Klapka, Jiří – Piska, Rudolf – Zezula, Jaromír: Deskriptivní geometrie II.díl (se základy kartografie a stereometrie), Skriptum VUT v Brně, SPN, Praha 1953.

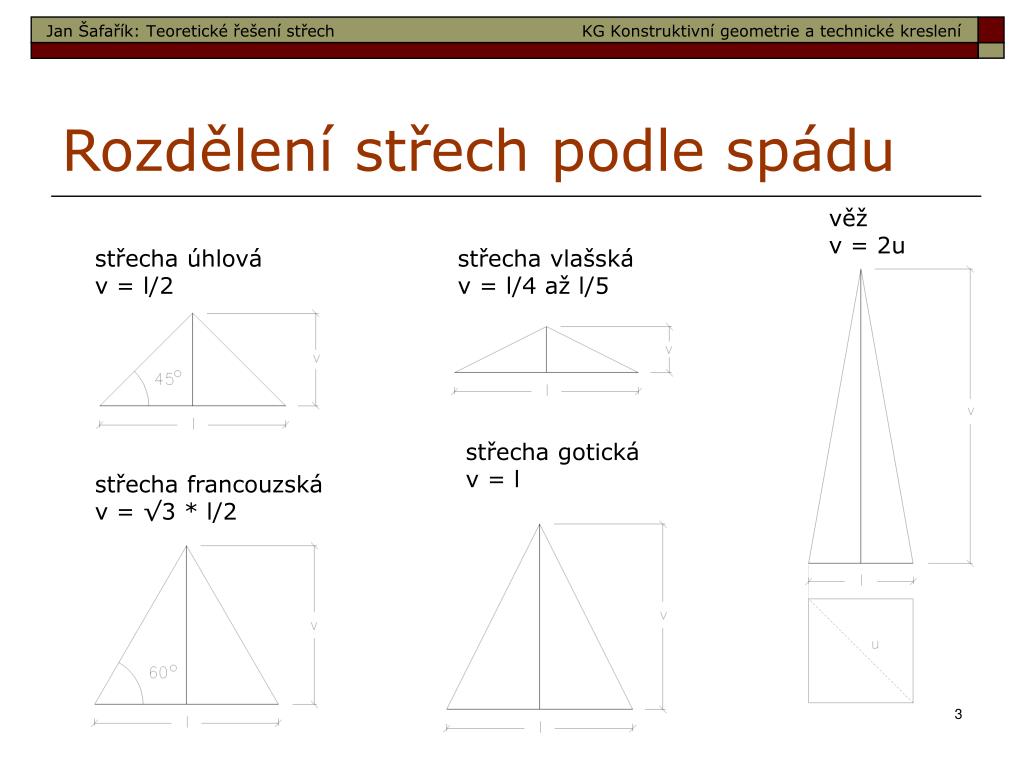

3. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Rozdělení střech podle spádu věž v= 2u střecha úhlová v= l/2 střecha vlašská v= l/4 až l/5 střecha gotická v= l střecha francouzská v= √3 * l/2

4. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Rozdělení střech o rovinách stejného spádu podle počtu střešních rovin • střecha pultová • střecha sedlová • střecha valbová • střecha polovalbová • střecha stanová

5. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha pultová

6. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha sedlová

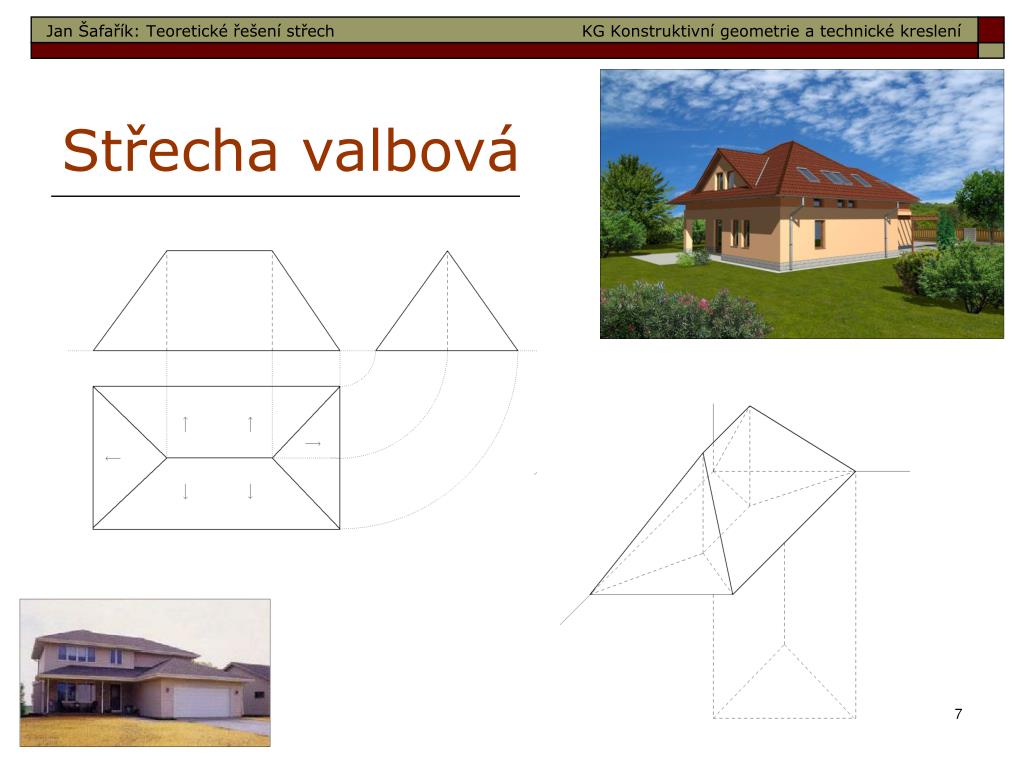

7. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha valbová

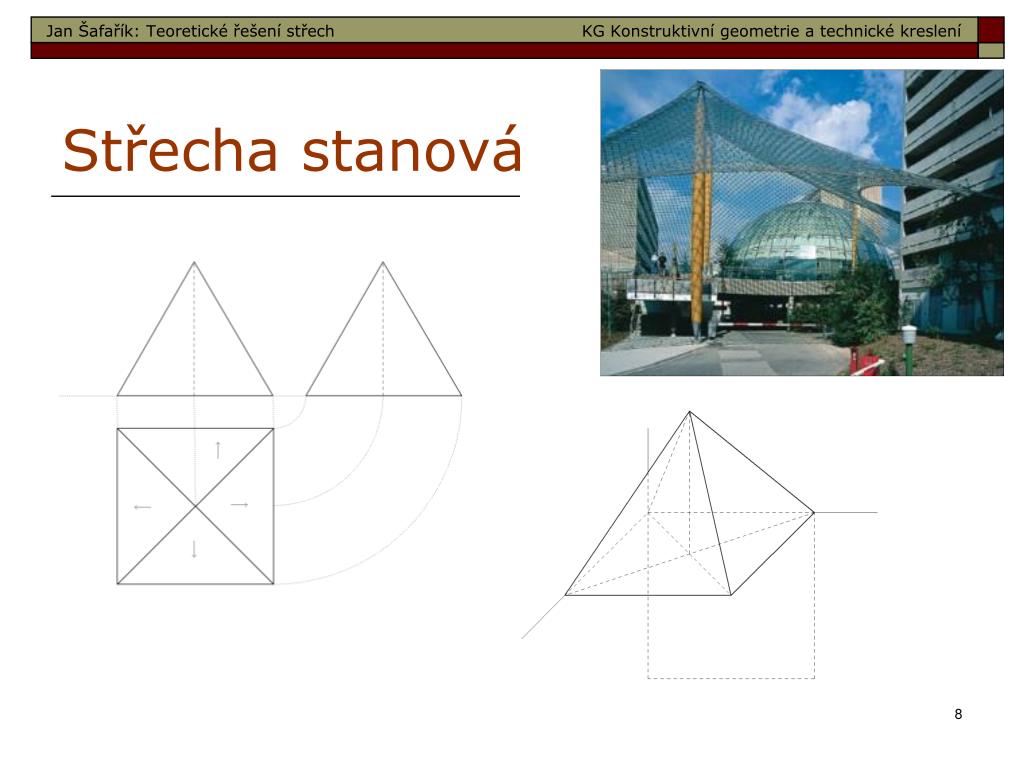

8. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha stanová

9. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha polovalbová

10. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Střecha polovalbová

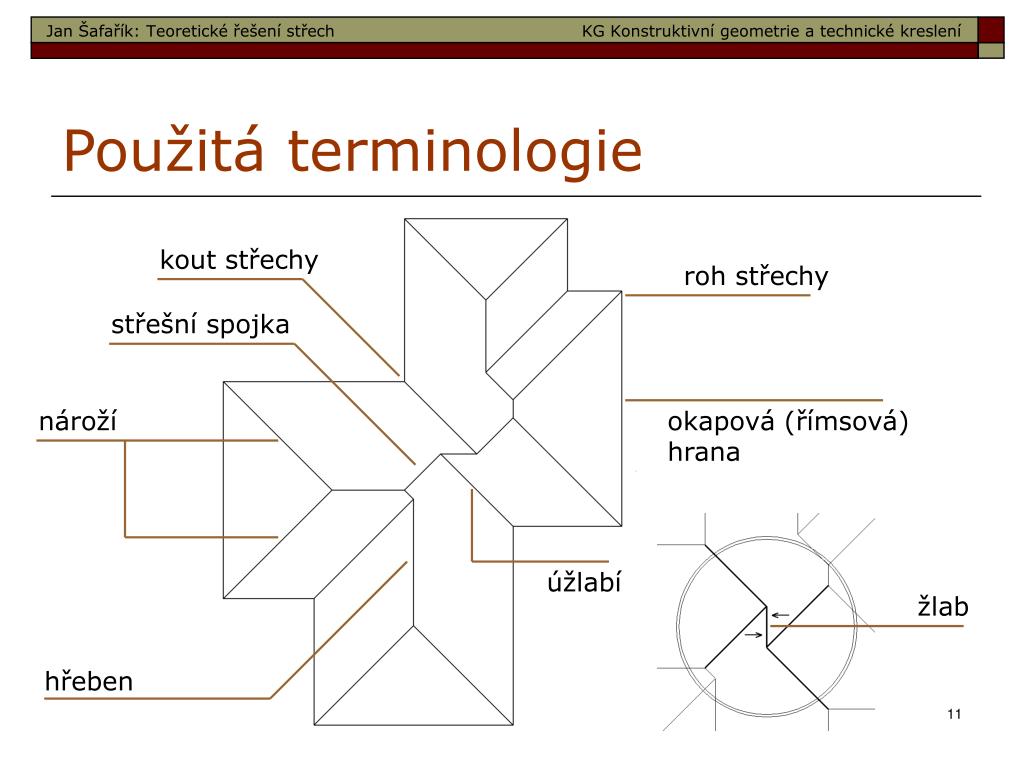

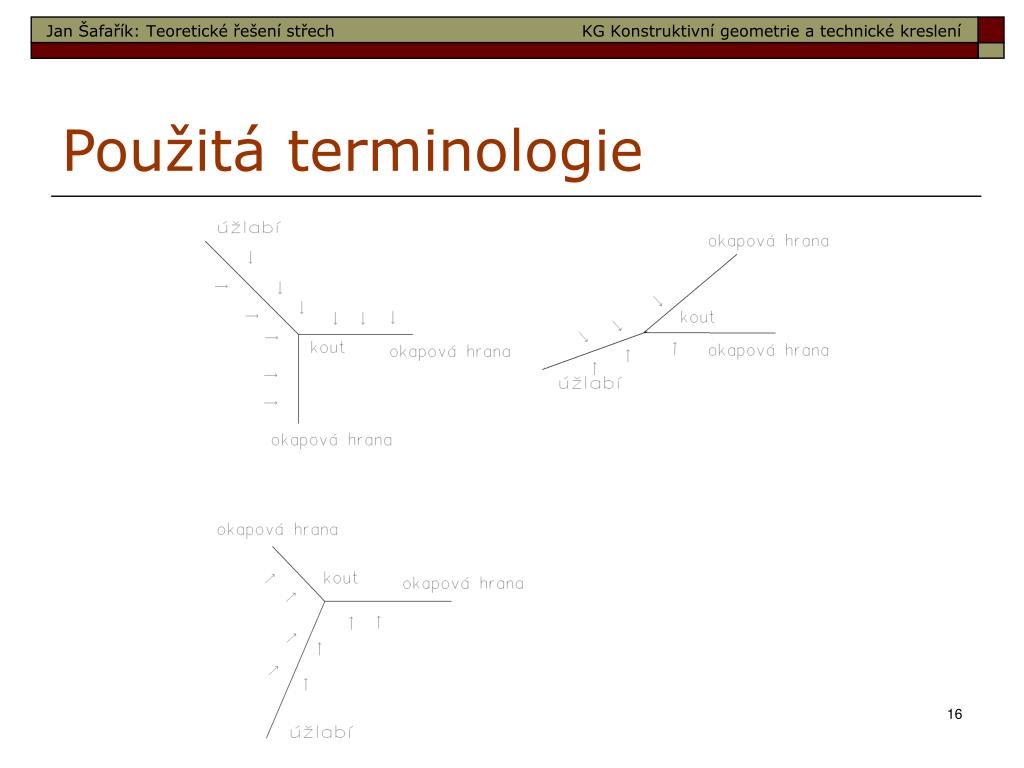

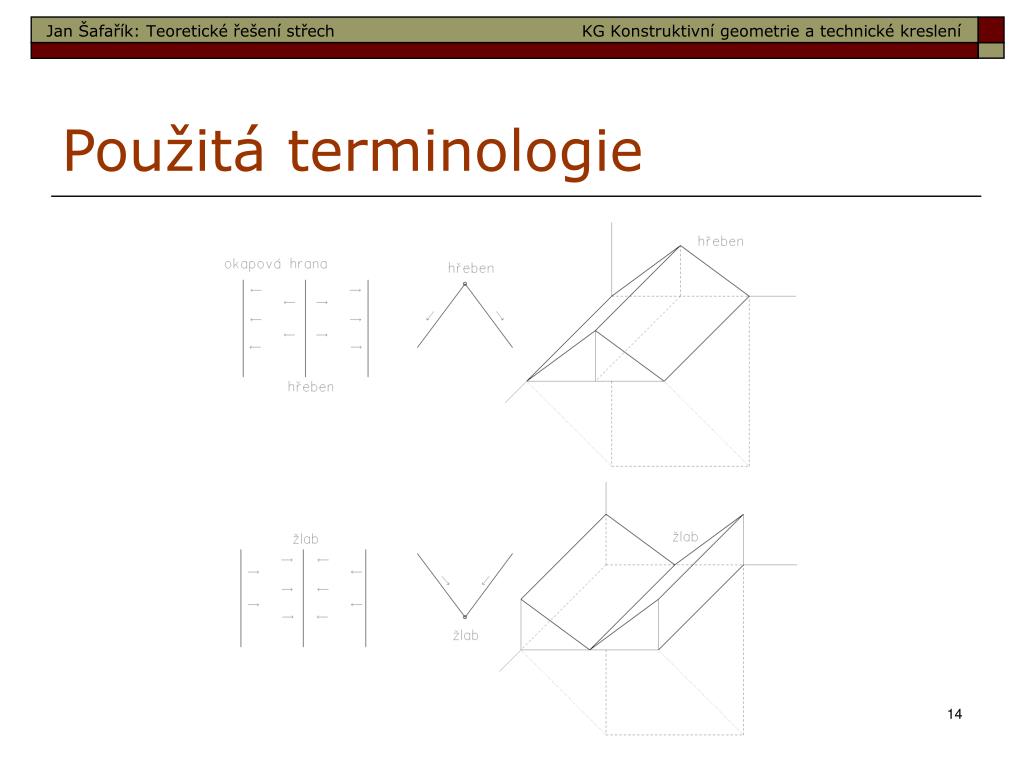

11. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitá terminologie kout střechy roh střechy střešní spojka nároží okapová (římsová) hrana úžlabí žlab hřeben

12. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitá terminologie • Spád roviny - tangens úhlu, který svírá daná rovina s rovinou vodorovnou • Okapová (římsová) hrana – omezuje půdorys stavky • Roh střechy - průsečík okapových hran, jestliže průměty spádových přímek leží uvnitř dutého úhlu ω (0 < ω < π). • Nároží - průsečnice střešních rovin ohraničených okapovými hranami tořícími roh (voda se od nároží roztéká). • Kout střechy - průsečík okapových hran, jestliže průměty spádových přímek leží uvnitř vypuklého úhlu ω ( 2π > ω > π). • Úžlabí - průsečnice sřešních rovin ohraničených okapovými hranami tořícími kout (voda k úžlabí stéká) • Hřeben - průsečnice (vystupujících) střešních rovin s rovnoběžnými okapovými hranami, (průmět průsečnice je rovnoběžný s okapovými hranami a voda se od hřebenu roztéká). • Žlab - průsečnice (sestupujících) střešních rovin s rovnoběžnými okapovými hranami, (průmět je rovnoběžný s okapovými hranami a voda stéká do žlabu). Žlab je zdroj problémů a bývá zakázán. • Střešní spojka – průsečnice střešních rovin, která spojuje několik hřebenů a která nejde až k římsové hraně

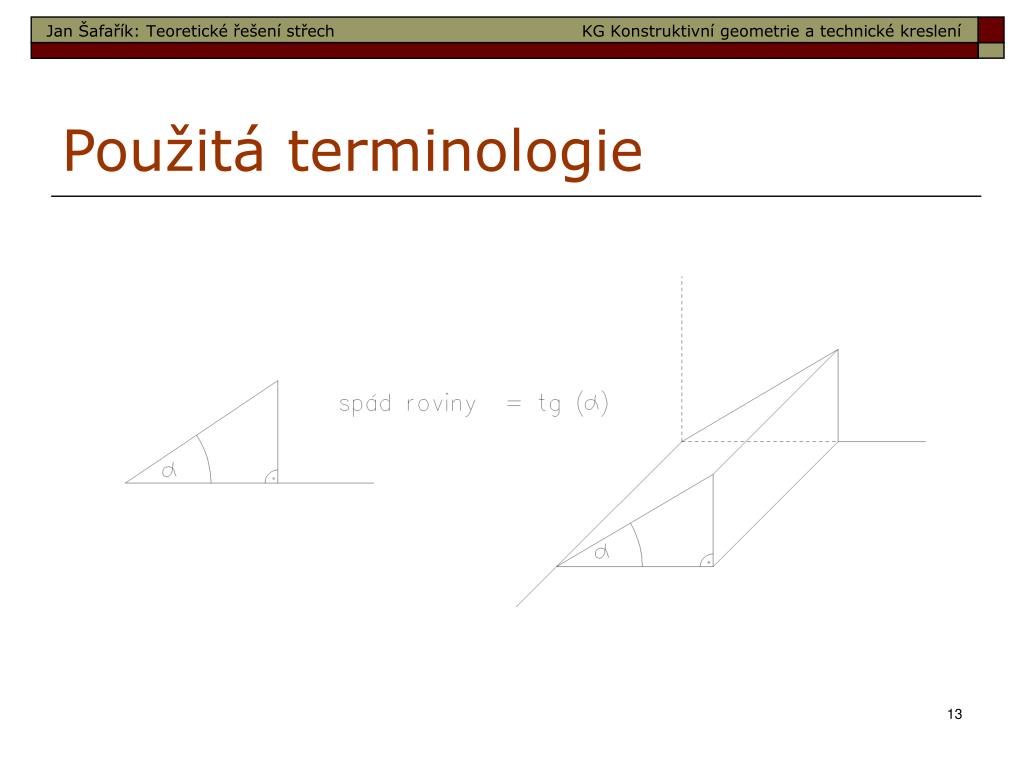

13. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitá terminologie

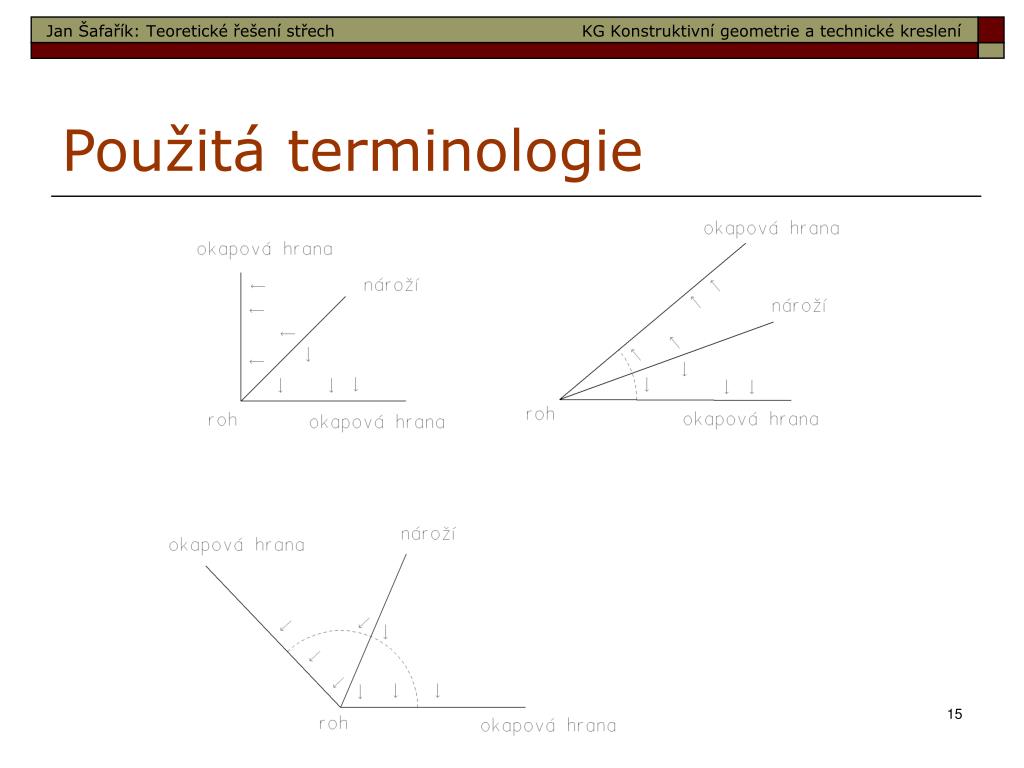

14. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitáterminologie

15. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitáterminologie

16. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Použitáterminologie

17. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Teoretické řešení střech se střešními rovinami stejného spádu

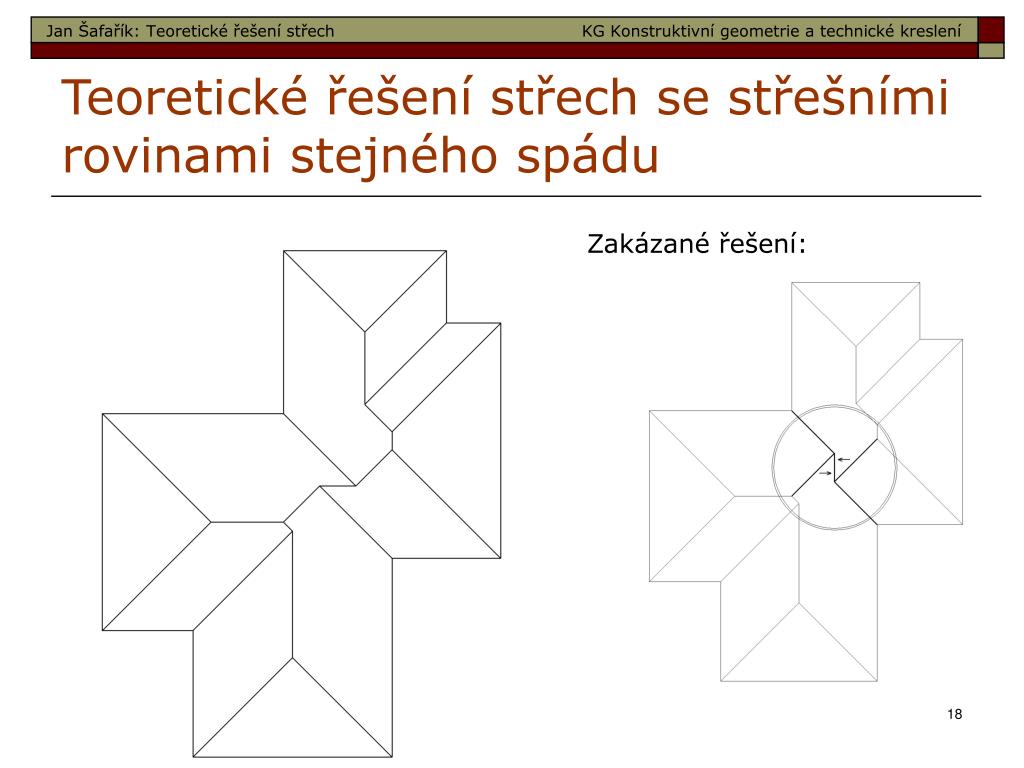

18. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Teoretické řešení střech se střešními rovinami stejného spádu Zakázané řešení:

19. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázané okapy zakázaný okap zakázaný kout zakázaný roh

20. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný roh stejná délka: m=n

21. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný roh délky úseků jsou v poměru: m < 2n

22. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný roh délky úseků jsou v poměru: m = 2n

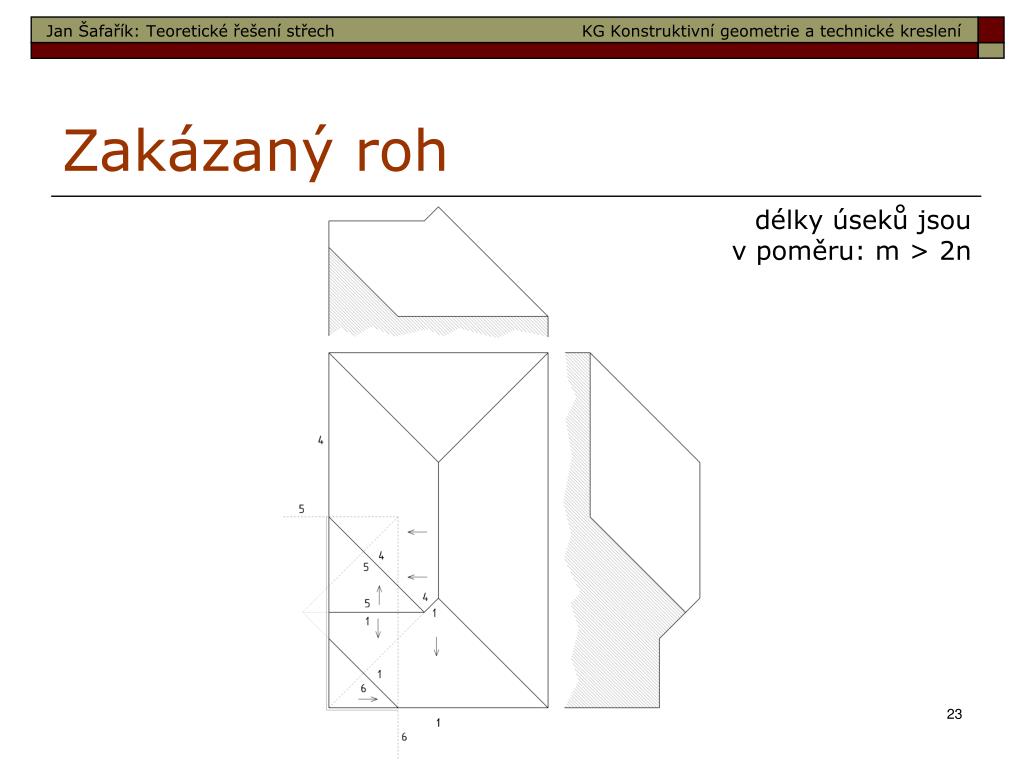

23. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný roh délky úseků jsou v poměru: m > 2n

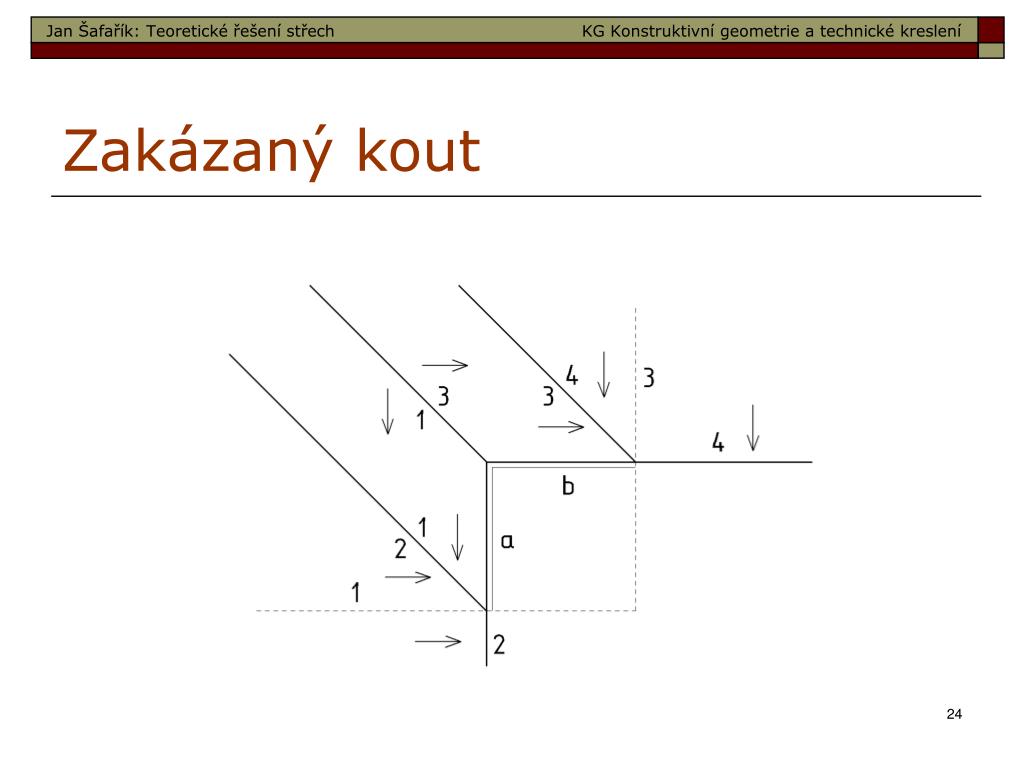

24. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný kout

25. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný kout

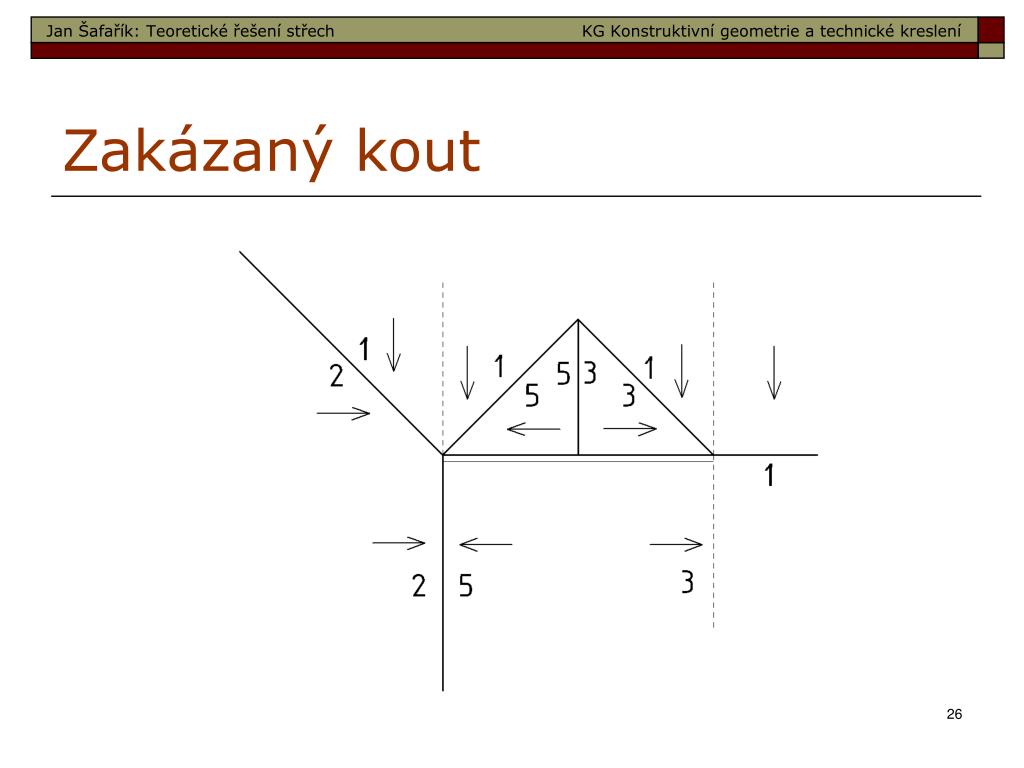

26. Jan Šafařík: Teoretické řešení střech KG Konstruktivní geometrie a technické kreslení Zakázaný kout
