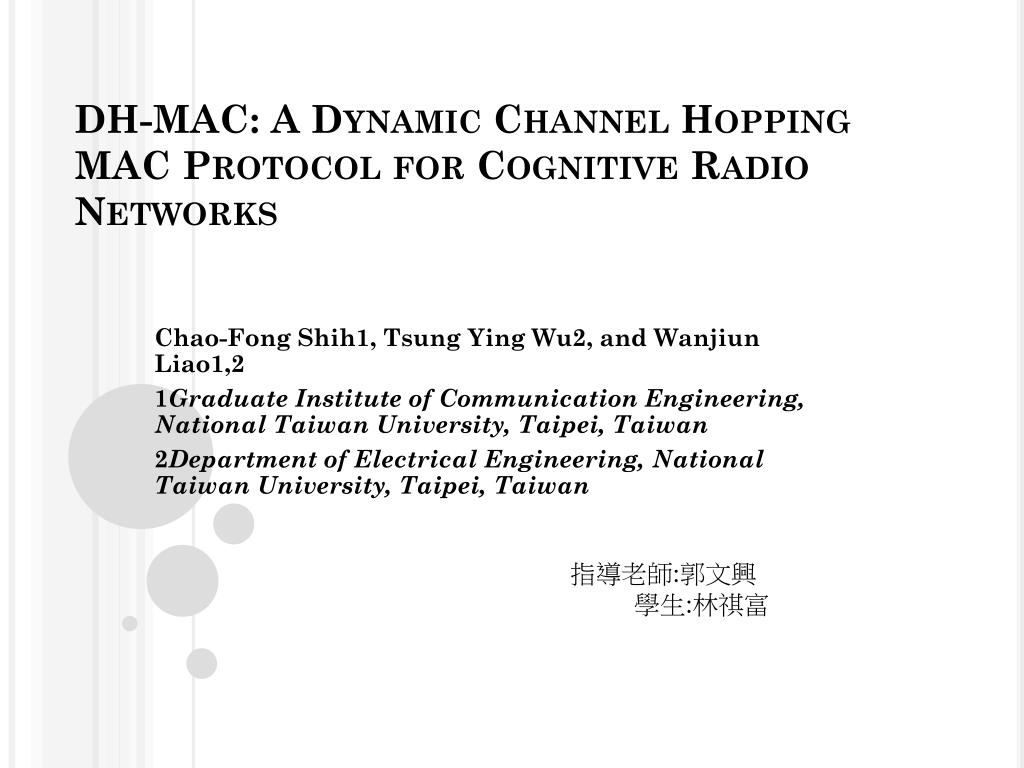

  1. DH-MAC: A Dynamic Channel Hopping MAC Protocol for Cognitive Radio Networks 指導老師:郭文興 學生:林祺富 Chao-Fong Shih1, Tsung Ying Wu2, and Wanjiun Liao1,2 1Graduate Institute of Communication Engineering, National Taiwan University, Taipei, Taiwan 2Department of Electrical Engineering, National Taiwan University, Taipei, Taiwan

  2. Abstract • 本文提出dynamic hopping MAC (DH-MAC) • 在DH-MAC中secondary user (SU)會依序切換頻道用來配合primary users (PUs) • DH-MAC的優點 • 他不需要特定的控制頻道來執行 • 支持多重聚集讓一對SU可以同時在干擾的範圍執行 • 2個SU指定聚集的頻道不會被PU阻擋很久 • 和現有的SU比較有更高的機率可以使用頻道 • 只需要一個感知無線電接發器

  3. 目錄 • Abstract • INTRODUCTION • RELATED WORK • DYNAMIC HOPPING MAC (DH-MAC) PROTOCOL • A. Network Model and Assumptions • B. Protocol Overview • C. Dynamic Channel Hopping Sequence • D. Characteristics of DH-MAC • SIMULATION RESULTS • A. Multiple Rendezvous • B. Dynamic Property • C. Performance in an Extreme Case

  4. 目錄 • CONCLUSIONS • REFERENCES

  5. INTRODUCTION(1) • 感知無線電技術是建立在software defined radio (SDR)上面 • 它可以聰明的調整傳遞的特性有效的利用頻譜 • 功率 • 使用的頻寬 • 調整方法 • Dynamicspectrum access (DSA)就是允許PU在不影響SU的情況下使用頻寬

  6. INTRODUCTION(2) • 感知無線電可以快速的切換頻道和有效的利用頻譜 • 當SU想要傳送時,它需要一個控制的頻道來傳送控制的訊息 • 當PU如果在控制頻道停留太久會造成SU之間無法連絡(PU long-time blockingproblem) • 當太多使用者在同個頻道執行就會造成頻譜不足的現象(Controlchannel saturation problem)

  7. INTRODUCTION(3) • 我們提出了DH-MAC來解決這些問題,多個SU會同時交換控制訊息在多個不互相干擾的頻道 • 這樣就解決了單一頻道飽和的問題和避免了PU長時間的佔用頻道 • 頻道跳躍的順序會按照SU可用的頻道去做調整

  8. INTRODUCTION(4) • 第2章介紹了一些相關的研究 • 第3章介紹了我們提出的DH-MAC協定 • 第4章顯示了模擬的結果 • 第5章做了結論

  9. RELATED WORK(1) • [3]~[7]提出了許多不同的MAC協定 • [3]和[4]SU分享了特定控制頻道來傳遞訊息,造成了單一頻道飽合問題和PU長時間佔用的問題 • [5]和[6] 鄰近的SU分享一些可用的頻道和提出了一個cluster-based共同的頻道 • 他解決了PU長時間佔用的問題,可是花費了許多時間在從新分配頻道和從新建構可用的頻道 • 因為鄰近的SU還是使用同的控制頻道,所以沒有解決單一頻道頻譜不足問題

  10. RELATED WORK(2) • [7]提出了一個協定叫做Synchronized MAC (SYN-MAC) • 控制頻道會隨著時間做出改變,解決的PU長時間占用的問題 • 可是因為同一時間還是使用同的頻道,所以沒有解決單一頻道的頻譜不足的問題 • 他也需要兩組CR收發器,也提高了花費

  11. DYNAMIC HOPPING MAC (DH-MAC) PROTOCOL • A. Network Model and Assumptions • B. Protocol Overview • C. Dynamic Channel Hopping Sequence • D. Characteristics of DH-MAC

  12. A. Network Model and Assumptions • 假設一個CRN包含了PUs和SUs • 有N個不重疊的頻道表示[0,N-1] • 可用的頻道是依照鄰近的PU的使用狀況 • 每個SU都配置一個CR收發器

  13. B. Protocol Overview(1) • 在DH-MAC每個SUchannelhopping(CH)的順序都會依照CH的參數,在頻道之間做切換 • 每個SU都會停留在自己的頻道上time interval T時間 • 在T的一開始會廣播一個信標包含CH的參數 • CH參數也會以封包的形式傳遞出去,所以鄰近的SU也可以收到這些訊息,所以可以互相推論CH的順序

  14. B. Protocol Overview(2) • 當來源的SU改變了CH順序也會改變目的的SU順序,這樣可以確保兩個SU跳躍到相同的頻道 • 當某個SU會跟隨另一個SU的順序傳遞封包時,我們把第一個SU叫做following state • 如果頻道是可以使用的就會透過一個類似802.11的競爭方式(DCF)來獲得 • 如果頻道是不可使用的SU會停止他的動作或是等待下一次跳躍的時間到

  15. C. Dynamic Channel Hopping Sequence(1) • 每個CH的順序是由N個小的cycle(l-cycle)組成一個大的cycle(b-cycle) • l-cycle是由N+2個T組成,最後兩個間隔就是保護的間隔 • l-cycle 的順序是透過 {x(i,j), sh(i,j),ss(i,j)}來決定 • x(i,j):就是起始的頻道 範圍是[0, N-1] • sh(i,j):就是跳到下一個頻道的距離hopping seed • 範圍是[1, N-1] • ss(i,j):就是切換到下一個cycle的距離 shifting seed • 範圍是[0, N-1]

  16. C. Dynamic Channel Hopping Sequence(2) • SUi在 l-cycle j所對照的公式:

  17. C. Dynamic Channel Hopping Sequence(3) • CH在SUi的順序是在一開始就決定了, SUi並不知道頻道的使用狀況,我們是假設全部頻道都是可用的 • 每個SU在每個l-cycle至少要能掃描每個頻道一次 • 如果{sh(i,j), ss(i,j)}沒有改變, x(i,j)會重複每N個l-cycle • N+1和N+2會分別就是{sh(i,j), ss(i,j)},我們把他叫做保護的頻道

  18. C. Dynamic Channel Hopping Sequence(4) • 有3種情況CH的參數必須要調整: • SU想要開始傳輸 • 在l-cylce中某個頻道變成不可使用的 • 太多鄰近的SU使用相同的參數 • 為了要能夠傳遞資料SU必須等到l-cylce結束然後改變其參數,配合要下載資料的SU • 相同的參數設定必須被改掉,不然鄰近的SU會一直同時在同一個頻道上執行

  19. C. Dynamic Channel Hopping Sequence(5) • 如果保護頻道變成不可使用的, sh(i,j), ss(i,j)都必須從新選擇新的參數 • 舊的參數仍然會被執行,新的參數會再下一次的 (l-cyclej+1)被廣播,在 (l-cyclej+2)中執行 • 延遲的這一個l-cycle的時間可以准許鄰近的SUs更新他的參數 • 為了避免有太多相同的參數,所以在每個l-cycle 最後會檢查有誰不是following state的狀態,並且隨機選取設定新的參數

  20. C. Dynamic Channel Hopping Sequence(6)

  21. C. Dynamic Channel Hopping Sequence(7) • cascaded followingproblem: • 假設SUc想要和SUa下載資料(following state)可是SUa可能也改變了自己的參數去跟隨SUd • 這造成了SUc效能降低,傳統的多工網路也會有這個問題 • 可以藉由使用多重的CH參數來解決這個問題,也可以規定好就是在傳輸完後回到原始的參數

  22. D. Characteristics of DH-MAC(1) • DH-MAC設計的目標有3個問題要滿足 • 必須確保在每個l-cycle至少會有兩個SU會跳躍到相同的頻道上1次 • SU和其他不常見面的SU就不會傳輸 • 要避免主要使用者長時間佔用兩個SU用來溝通的頻道 • 為了滿足他N必須要是質數,每個l-cycle的時間也要同步 • 假設一個P,P>N(所以有些頻道無法使用),當SU跳躍到K(不在N裡面的頻道)就會再把KmodN一次

  23. D. Characteristics of DH-MAC(2) • SU想要加入網路必須先聽到信標,配合對方的l-cycle起始時間,再掃描完所有頻道之前沒有聽到其他信標就可以加入 • 在DH-MAC中兩個SU至少在每個l-cycle中要能見面一次,一般是在b-cycle 遇到2N次 • 一個b-cycle中有 時間的間隙 • 利用同時多個頻道的見面和多個控制頻道來解決PU長時間佔用的問題和單一頻道頻譜的不足

  24. D. Characteristics of DH-MAC(3) • SUs如果沒有要傳輸資料基本上就會有不同的參數,見面次數也就會比較少,有相同參數的機率很低 • 下圖有4種典型的DH-MAC情況 • 就算初始SS和SH不一樣,初始頻道也不同,還是會有些時間SU會在相同的頻道見面 • 就算頻道0被使PU佔用了,SU仍然可以在下一個時間在其他頻道傳送資料 • 多個控制頻道可以解決單一控制頻道不足的問題

  25. 不同的SH和SS情況和只有SS不同的情況

  26. 不同的SS和相同的SH情況和不同的初始頻道

  27. SIMULATION RESULTS • 我們把提出的DH-MAC和SYN-MAC和SSCH 做了一些比較 • N我們把他設為5 • 我們分3種情況來模擬 • 多個頻道可以見面的情況 • 動態調整的特性 • 在極限的情況下所執行的效能

  28. 多個頻道可以見面的情況下

  29. 動態調整的特性

  30. 動態調整的特性

  31. 在極限的情況下所執行的效能

  32. CONCLUSIONS • 本文所提出的DH-MAC可以確實的解決主要使用者長時間佔用和控制頻道頻譜不足的問題 • 只需要一組CR收發器可以節省成本 • 使用多個控制頻道也讓SU有更多機會可以在可用的頻道上執行 • 透過模擬可以證明本文的方法

  33. REFERENCES • [1] Federal Communication Commission, “Spectrum Policy Task ForceReport,” Washington, DC, FCC 02-155, 2002. • [2] J. Mitola III, G. Q. Maguire Jr.,”Cognitive Radio: Making SoftwareRadios More Personal,” IEEE Personal Communication, Aug. 1999. • [3] S. Kirshamurthy et al., “Control Channel Based MAC-LayerConfiguration, Routing and situation Awareness for CognitiveRadio Networks,” IEEE MILCOM’05, 2005. • [4] L. Le and E. Hossain, “OSA-MAC: A MAC Protocol for Opportunistic Spectrum Access in Cognitive RadiNetworks,”IEEE WCNC’08, 2008. • [5] J. Zhao, H. Zheng and G.-H. Yang, “Distributed Coordination inDynamic Spectrum Allocation Networks,” IEEE DySPAN’05, 2005.

  34. REFERENCES • [6] T. Chen et al. “CogMesh: A Cluster-based Cognitive RadioNetwork,” IEEE DySPAN’07, 2007. • [7] Y. R. Kondareddy and P. Agrawal, “Synchronized MAC Protocolfor Multi-hop Cognitive Radio Networks,” IEEE ICC’08, 2008. • [8] P. Bahl, R. Chandra, J. Dunagan, “SSCH: Slotted Seeded ChannelHopping for Capacity Improvement in IEEE 802.11 Ad-HocWireless Networks,” ACM MobiCom’04, 2004. • [9] H.-S. So, W. Walrand, and J. Mo, “McMAC: A ParallelRendezvous Multi-Channel MAC Protocol,” IEEE WCNC’07, 2007.
