Presentation Transcript

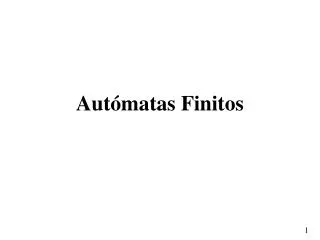

Aut matas finitos

Autómatas Finitos


Ejemplo de una m quina expendedora de peri dicos que no d cambio

d

d

d

d

d

n,d,q

d

n

n

n

n

n

n

30

25

20

5

10

0

15

q

q

q

q

q

q

Ejemplo de una máquina expendedora de periódicos (que no dá cambio)

n: niquel (5c)

d: dime (10c)

q: quarter (25c)

El periódico cuesta 30 centavos


Definici n informal de aut mata

Definición informal de autómata

  • Máquina: es una secuencia o ciclo de acciones.

  • Autómata finito: es un modelo matemático de una máquina el cual tiene un conjunto finito de estados y su “control” se mueve de estado a estado (transiciones).

    • Autómata determinista: el autómata no puede estar en más de un estado a la vez. Las transiciones se efectúan en respuesta a “entradas” o “estímulos” externos. Estas entradas son símbolos de un alfabeto.

    • Autómata no-determinista: el autómata puede estar en varios estados al mismo tiempo. Las transiciones de un estado a otro pueden ocurrir de manera espontánea, es decir, en respuesta a la palabra vacía  como entrada.

  • Veremos que un autómata no-determinista se puede convertir en un autómata determinista equivalente (¿?) el cual puede ser “ejecutado” por una computadora convencional.


Caricatura de un aut mata finito

Cinta de

entrada

b

a

a

b

b

a

Cabeza

lectora

q0

Control

q1

Luz de

aceptación

qn

q2

qi

q3

q4

Caricatura de un autómata finito


Definici n formal de un afd

Definición formal de un AFD

Un Autómata Finito Determinístico (AFD) es un quinteto (K, , , s0, F) donde

  • K es un conjunto finito no-vacío de estados.

  •  es el alfabeto de entrada (conjunto finito no-vacío de símbolos).

  •  : K   K es la función de transición.

  • s0  K es el estado inicial.

  • F  K es el conjunto de estados finales.

    Determinístico: para cada combinación de sK y a, la función  especifica uno y sólo un estado de transición.


Notaci n gr fica

a

Notación gráfica

  • Estado inicial: >

  • Estado final:

  • Transiciones:

a

a

q1

>

q0

b

b

a

b

q2


Notaciones

Notaciones

  • Un AFD puede considerarse como un grafo dirigido G = (V, E)

    • V = S

    • E = {((s, a), t) | s, t S, a  y (s,a) = t}

  • La función de transición puede expresarse como una tabla. Por ejemplo


Para que sirven los afd

¿Para que sirven los AFD?

  • Si al “procesar” una palabra completa el estado al que se llega es uno de los estados finales, entonces decimos que el AFD acepta la palabra.

    Un poco más formalmente: extendemos la función  a una función  para cubrir cadenas en lugar de sólo letras. Así, si s es un estado y w es una cadena, entonces (s, w) es el estado en el que se termina cuando se empieza en s después de procesar en orden todas las letras de la palabra w. La función  es llamada función de transición extendida.

  • Decimos que un AFD M = (K, , , s0, F) acepta una palabra w si y sólo si (s0, w)  F.

  • Decimos que un AFD M = (K, , , s0, F) rechaza una palabra w si y sólo si (s0, w)  F.

  • El lenguaje aceptado por una máquina M = (K, , , s0, F) es el conjunto de palabras aceptadas por dicha máquina. El lenguaje aceptado por M se denota por L(M), es decir, L(M) = {w* | (s0, w)  F}


Ejemplo

Ejemplo

1

q0

q1

0

1

0

Este AFD acepta palabras con un número impar de 1’s


Ejercicio dise ar un afd que acepta las palabras con un n mero par de a s y un n mero par de b s

EjercicioDiseñar un AFD que acepta las palabras con un número par de a’s y un número par de b’s.

  • La función de los estados es la de contar el número de a’s y el número de b’s, pero contarlas módulo 2, es decir, los estados servirán para recordar si el número de a’s que se han leído es par o impar y también recordar lo correspondiente para el número de b’s. Hay cuatro estados.

    • q0: tanto el número de a’s como de b’s que se han leído es par.

    • q1: el número de a’s es par pero el número de b’s es impar.

    • q2: el número de a’s es impar pero el número de b’s es par.

    • q3: el número de a’s es impar y el número de b’s es impar.


Ejemplo1

Ejemplo

a

(1,0)

(0,0)

a

b

b

b

b

a

(0,1)

(1,1)

a

Acepta cadenas con un número par de a’s

y un número par de b’s.


Ejemplo2

Ejemplo

b

b

a

b

S0

S1

S2

a

a

a

b

b

S5

S4

S3

a

a,b

Acepta palabras que contienen ababb


Ejemplo3

Ejemplo

b

a

b

S0

S1

S2

a

a

a,b

b

b

S5

S4

S3

a

a,b

Acepta palabras que contienen ababb o abbbb


Ejemplos

a

a,b

b

b

q1

q0

q2

a

b

a,b

a

a

M2

q1

q0

q2

b

Acepta palabras que no contienen aa,

es decir (b+ab)*(a+).

Ejemplos

M1

Acepta palabras que contienen bb,

es decir (a+b)*bb (a+b)*.


M 1 m 2

a

a

a

b

q2

q1

q3

a

a

b

q0

b

b

b

q5

q4

a,b

¿M1 M2?

Acepta palabras que contienen bb o no contienen aa

es decir (a+b)*bb (a+b)* + (b+ab)*(a+).
