  1. دانلود جدیدترین مقالات برق الکترونیک و کامپیوتر WwW.Dariushmoridi.blogfa.com

  2. ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini ALi Abedini محیط شماتیک پروتئوس ISIS 7

  3. فصل دوم آشنايی با محيط نرم افزار

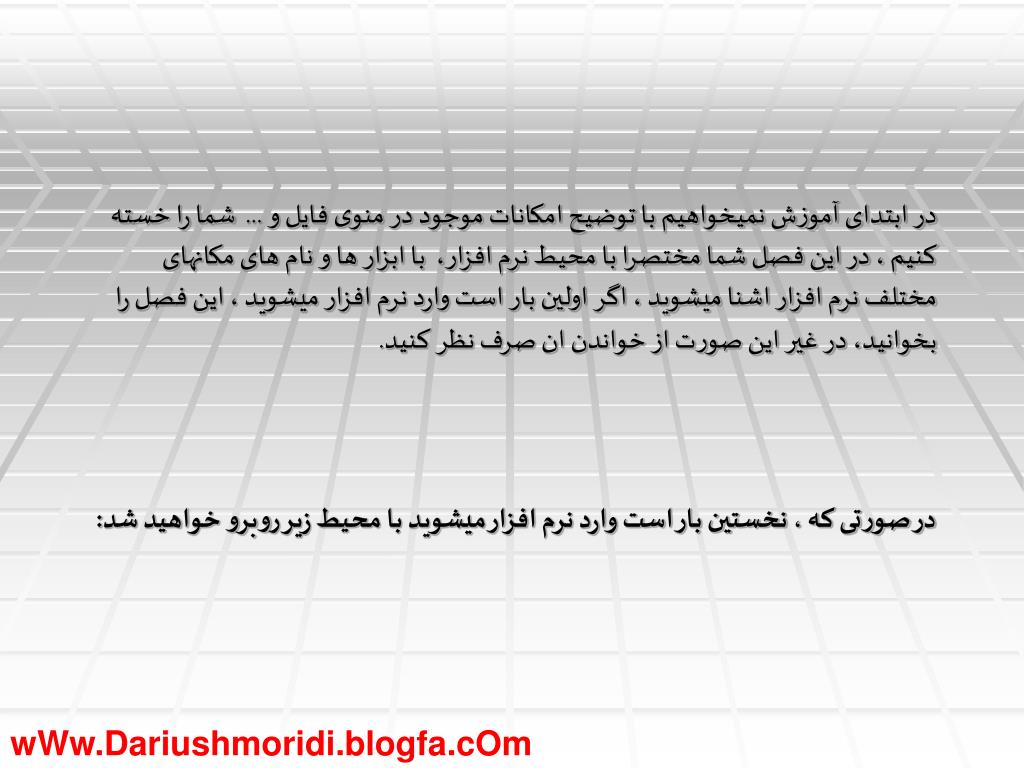

  4. در ابتدای آموزش نميخواهيم با توضيح امکانات موجود در منوی فايل و ... شما را خسته کنيم ، در اين فصل شما مختصرا با محيط نرم افزار، با ابزار ها و نام های مکانهای مختلف نرم افزار اشنا ميشويد ، اگر اولين بار است وارد نرم افزار ميشويد ، اين فصل را بخوانيد، در غير اين صورت از خواندن ان صرف نظر کنيد. در صورتی که ، نخستين بار است وارد نرم افزار ميشويد با محيط زير روبرو خواهيد شد: wWw.Dariushmoridi.blogfa.cOm

  5. (Toolbars) -2 منوهای کاربردی (Mode Selector Toolbar) -3 منو های ابزار و انتخاب (Menu Bar) -1 منوی های اصلی :(DEVICES) -5 منوی انتخاب قطعات 4 -منو های تعيين موقيعت 6- منوی فرمان

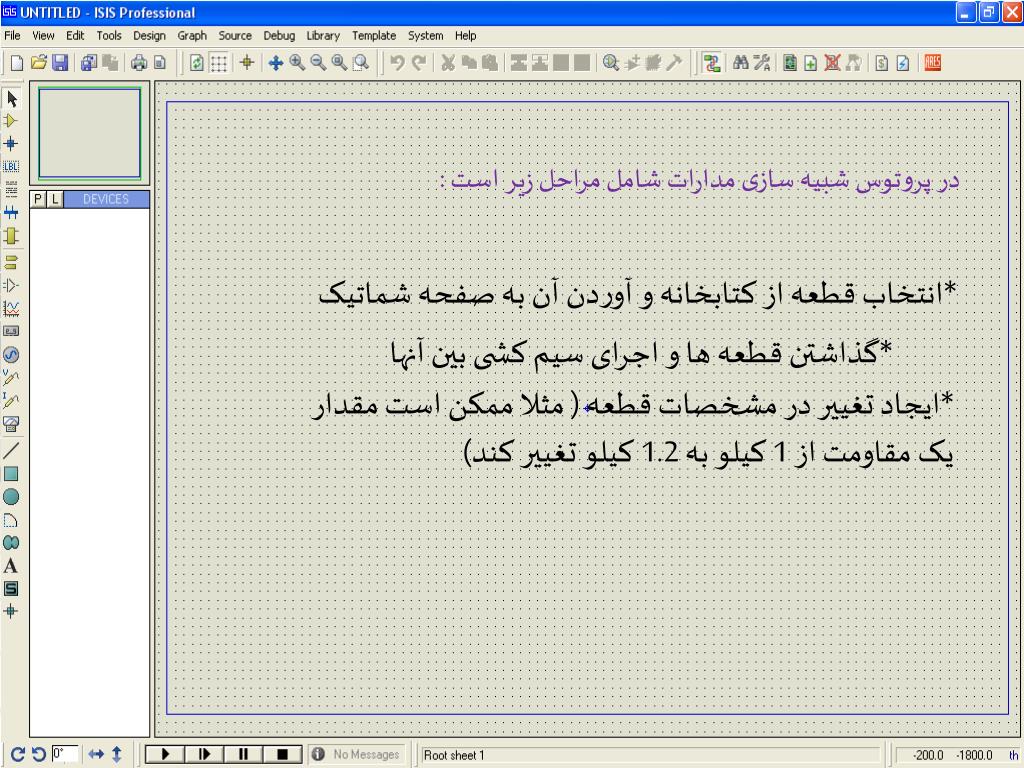

  6. در پروتوس شبيه سازی مدارات شامل مراحل زير است : *انتخاب قطعه از کتابخانه و آوردن آن به صفحه شماتيک *گذاشتن قطعه ها و اجرای سيم کشی بين آنها *ايجاد تغيير در مشخصات قطعه ( مثلا ممکن است مقدار يک مقاومت از 1 کيلو به 1.2 کيلو تغيير کند)

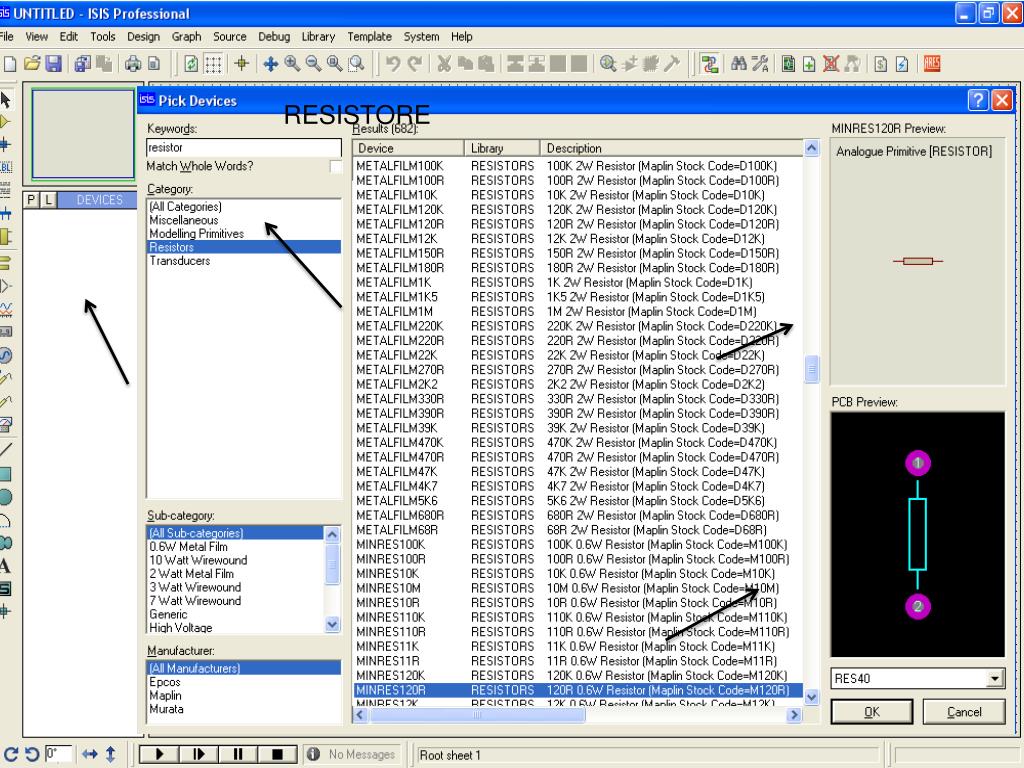

  7. RESISTORE انتخاب قطعه از کتابخانه و آوردن آن به صفحه شماتيک

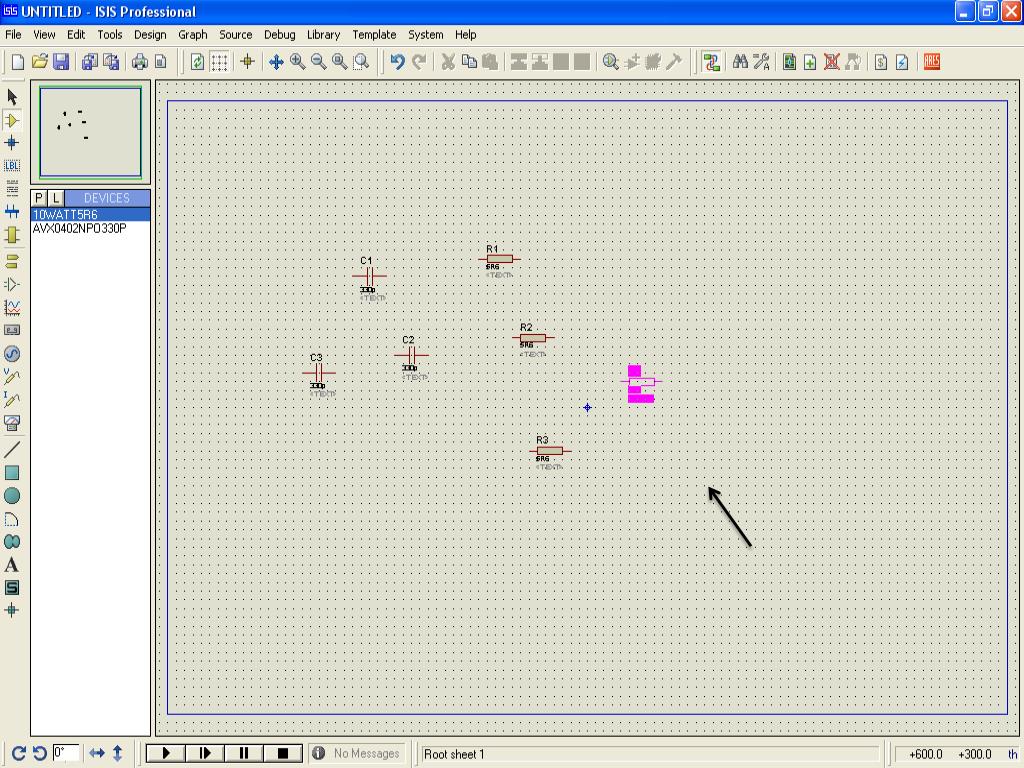

  8. گذاشتن قطعه ها و اجرای سيم کشی بين آنها

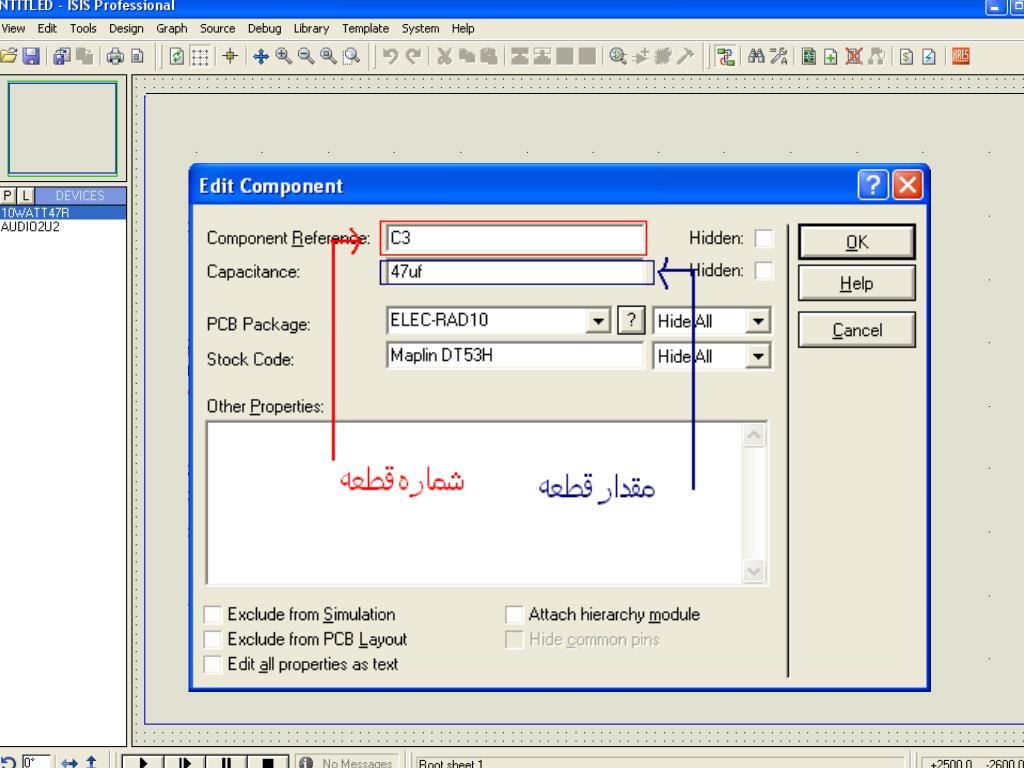

  9. ايجاد تغيير در مشخصات قطعه ( مثلا ممکن است مقدار يک مقاومت از 1 کيلو به 1.2 کيلو تغيير کند)

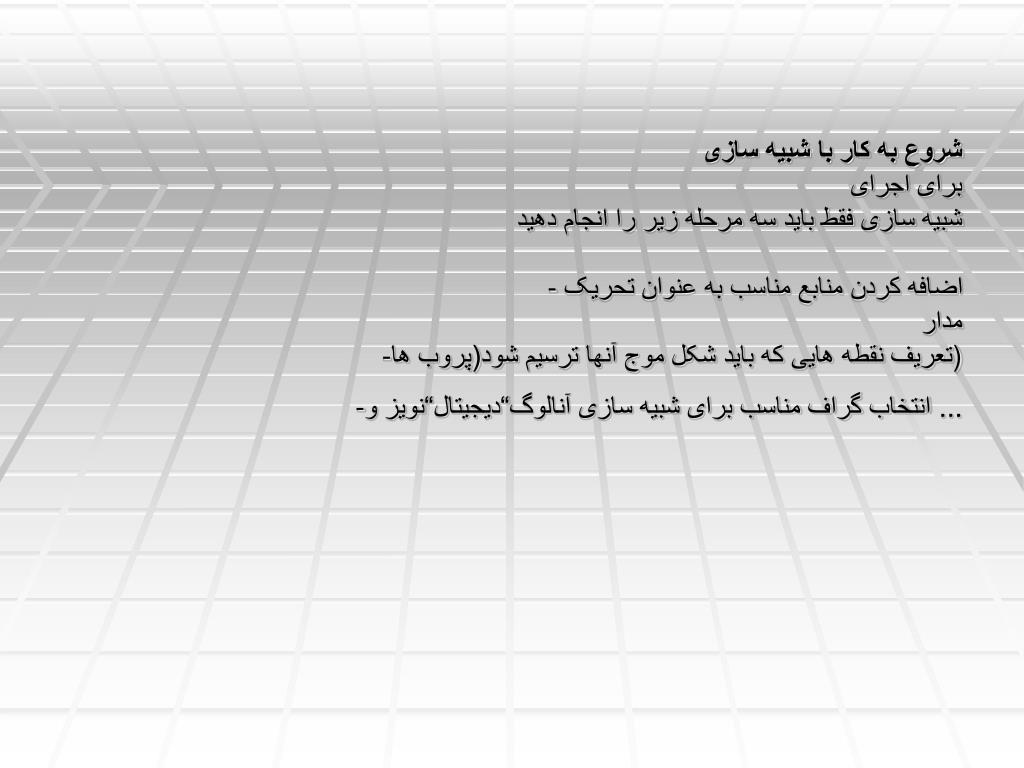

  10. شروع به کار با شبیه سازیبرای اجرای شبیه سازی فقط باید سه مرحله زیر را انجام دهید -اضافه کردن منابع مناسب به عنوان تحریک مدار-تعریف نقطه هایی که باید شکل موج آنها ترسیم شود(پروب ها) -انتخاب گراف مناسب برای شبیه سازی آنالوگ“دیجیتال“نویز و ...

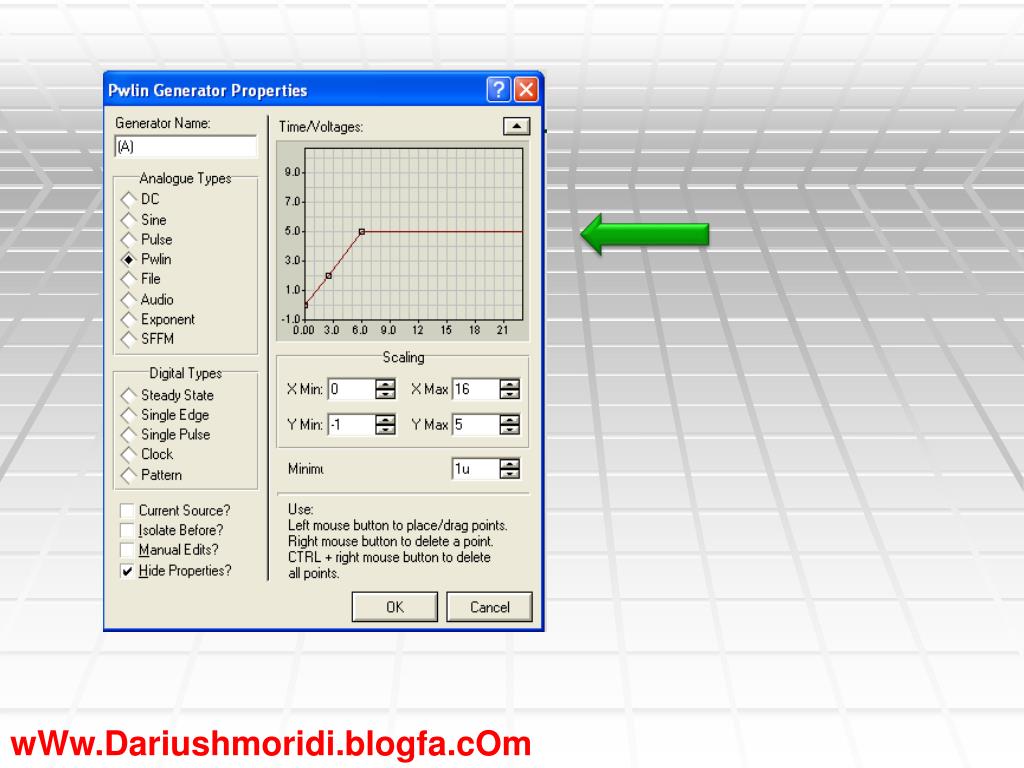

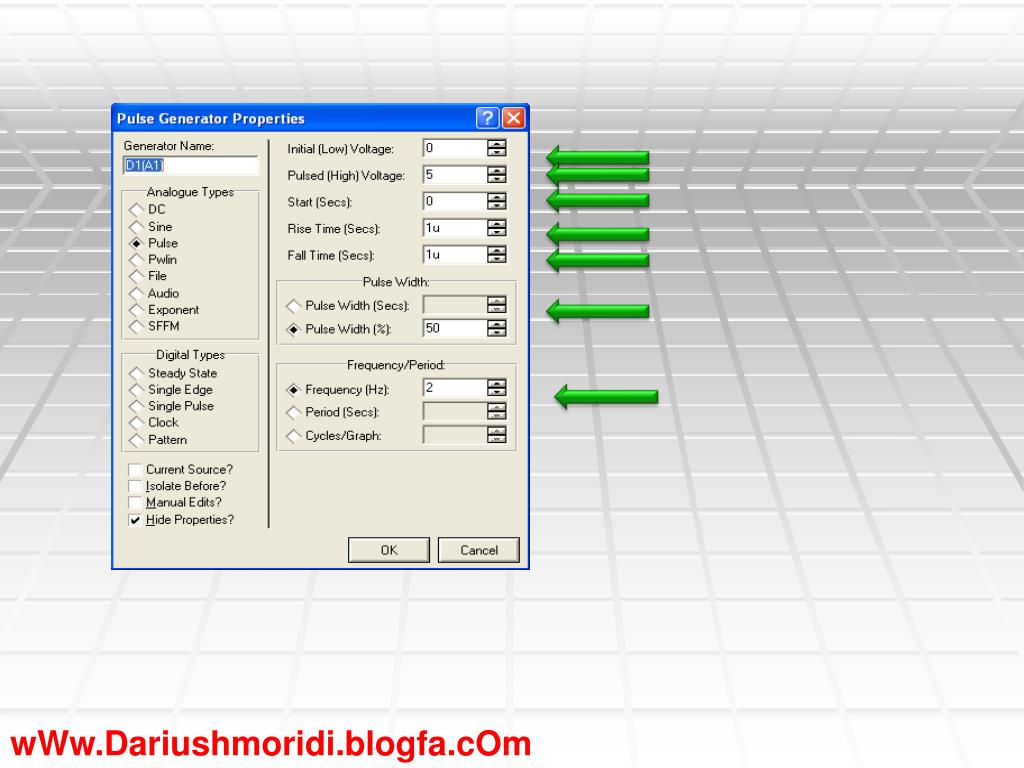

  11. اضافه کردن منابع مناسب به عنوان تحریک مدار

  12. wWw.Dariushmoridi.blogfa.cOm

  13. wWw.Dariushmoridi.blogfa.cOm

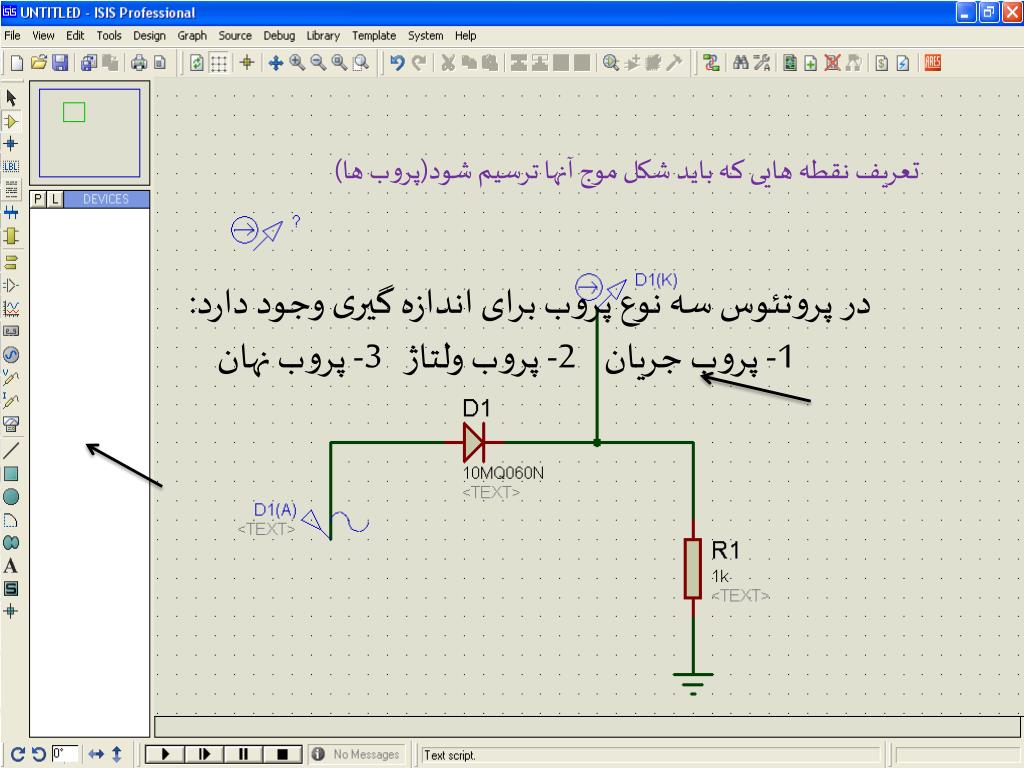

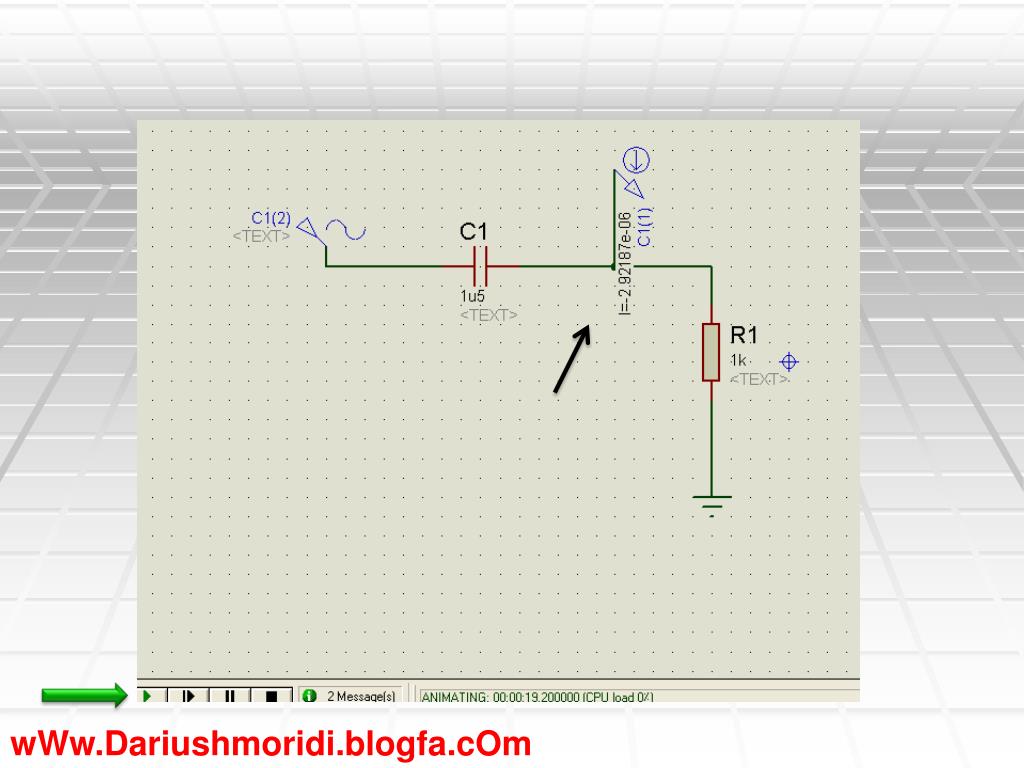

  14. تعریف نقطه هایی که باید شکل موج آنها ترسیم شود(پروب ها) در پروتئوس سه نوع پروب برای اندازه گیری وجود دارد: 1- پروب جریان 2- پروب ولتاژ 3- پروب نهان

  15. wWw.Dariushmoridi.blogfa.cOm

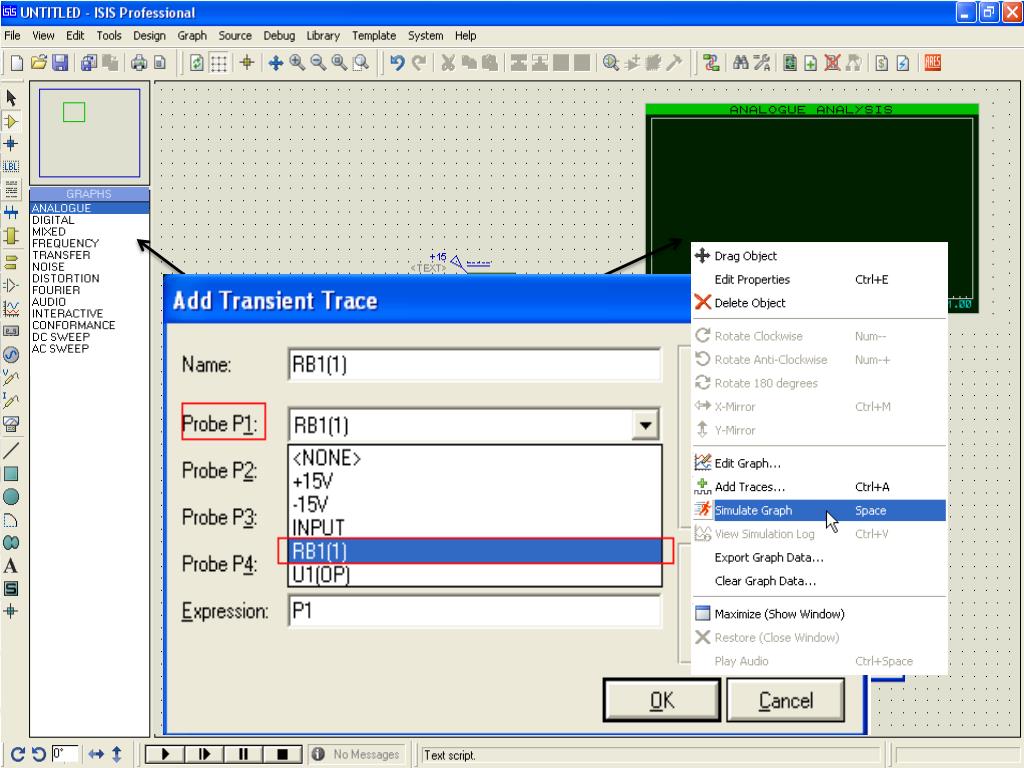

  16. انتخاب گراف مناسب برای شبیه سازی آنالوگ“دیجیتال“نویز و ...

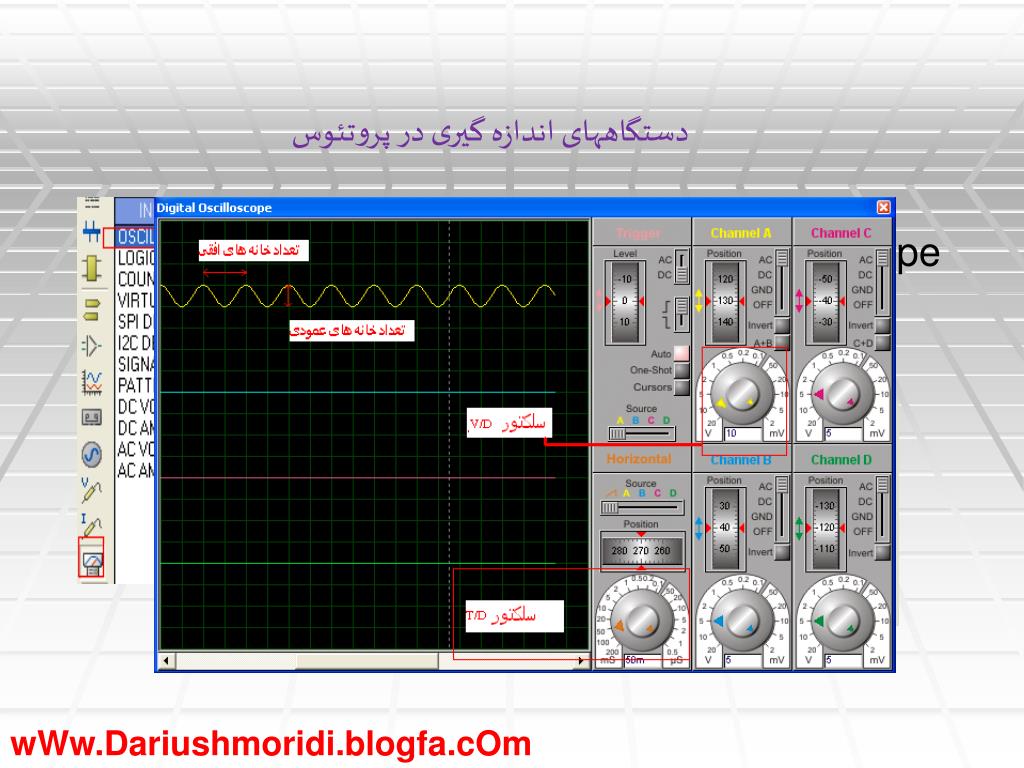

  17. دستگاههای اندازه گیری در پروتئوس osiloscope wWw.Dariushmoridi.blogfa.cOm

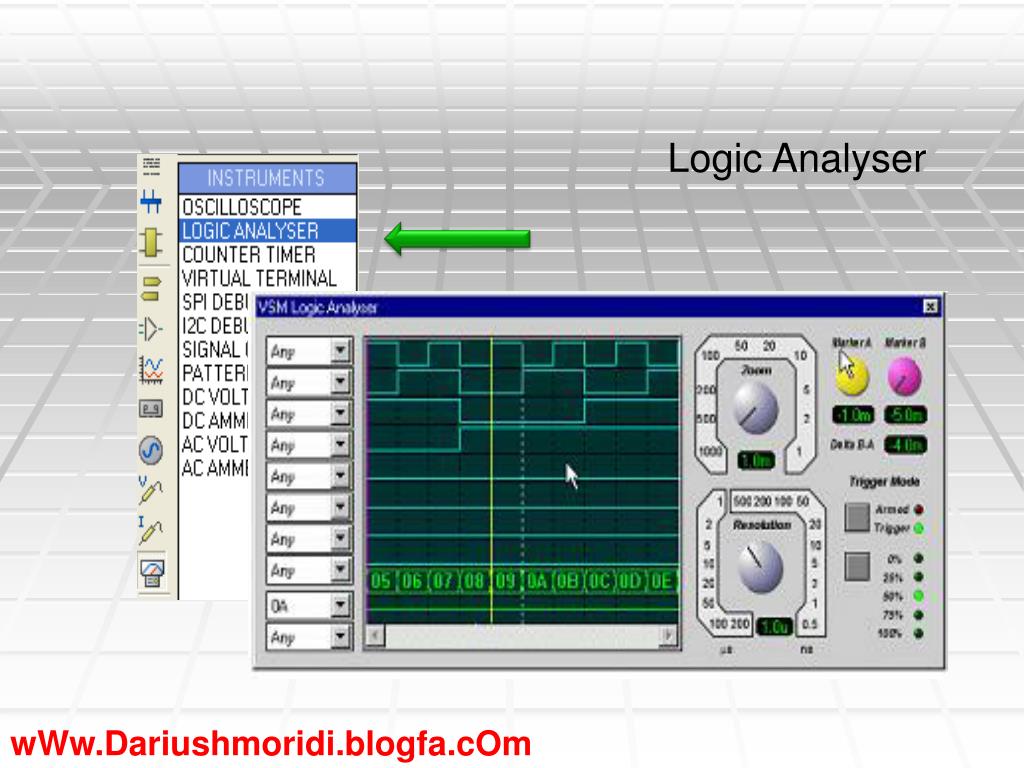

  18. Logic Analyser wWw.Dariushmoridi.blogfa.cOm

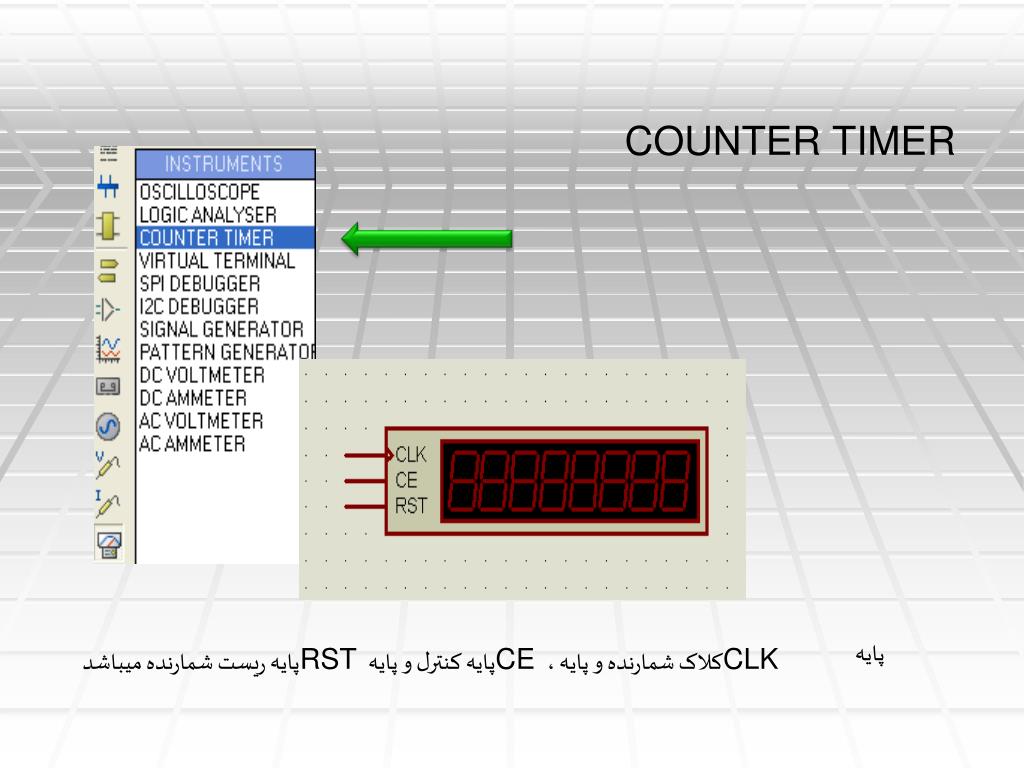

  19. COUNTER TIMER پايه پايه ريست شمارنده ميباشد RST پايه کنترل و پايه CE کلاک شمارنده و پايه ، CLK

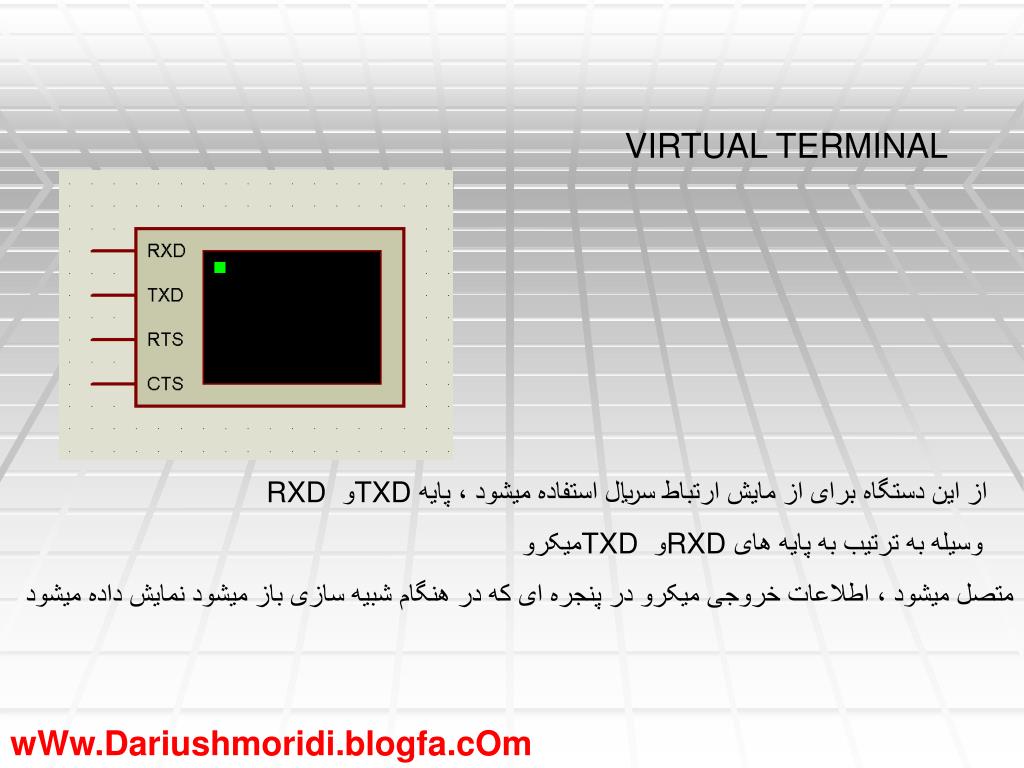

  20. VIRTUAL TERMINAL RXD و TXD از اين دستگاه برای از مايش ارتباط سريال استفاده ميشود ، پايه میکروTXD و RXD وسيله به ترتيب به پايه های متصل ميشود ، اطلاعات خروجی ميکرو در پنجره ای که در هنگام شبيه سازی باز ميشود نمايش داده ميشود wWw.Dariushmoridi.blogfa.cOm

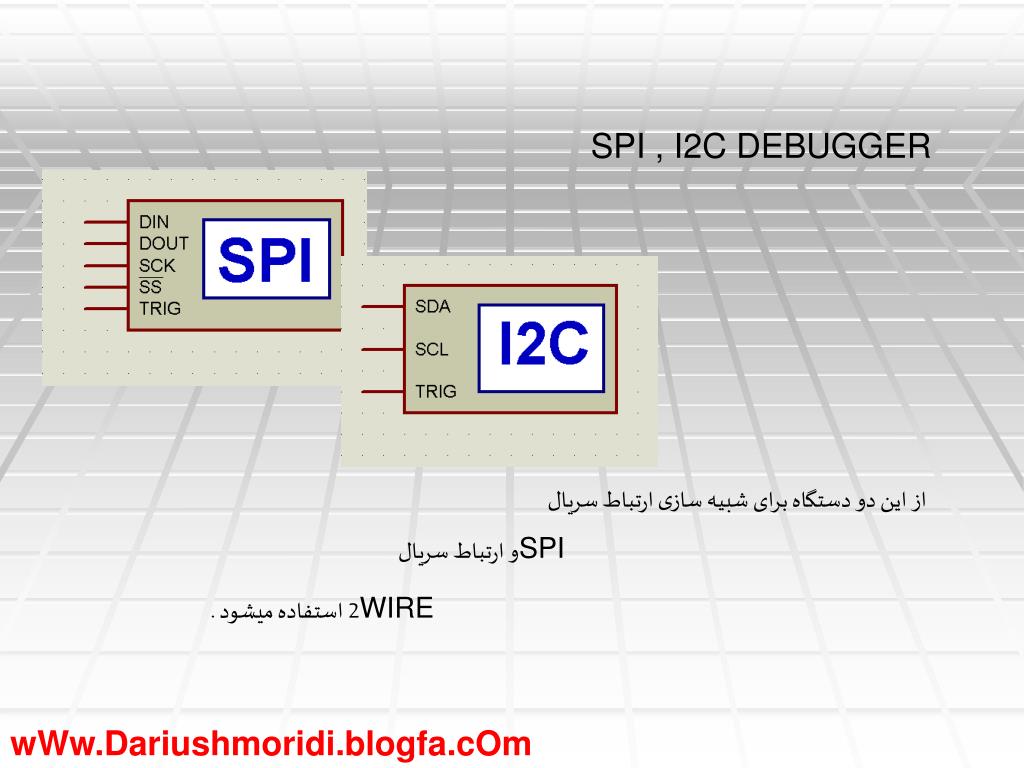

  21. SPI , I2C DEBUGGER از اين دو دستگاه برای شبيه سازی ارتباط سريال و ارتباط سريال SPI 2 استفاده ميشود . WIRE wWw.Dariushmoridi.blogfa.cOm

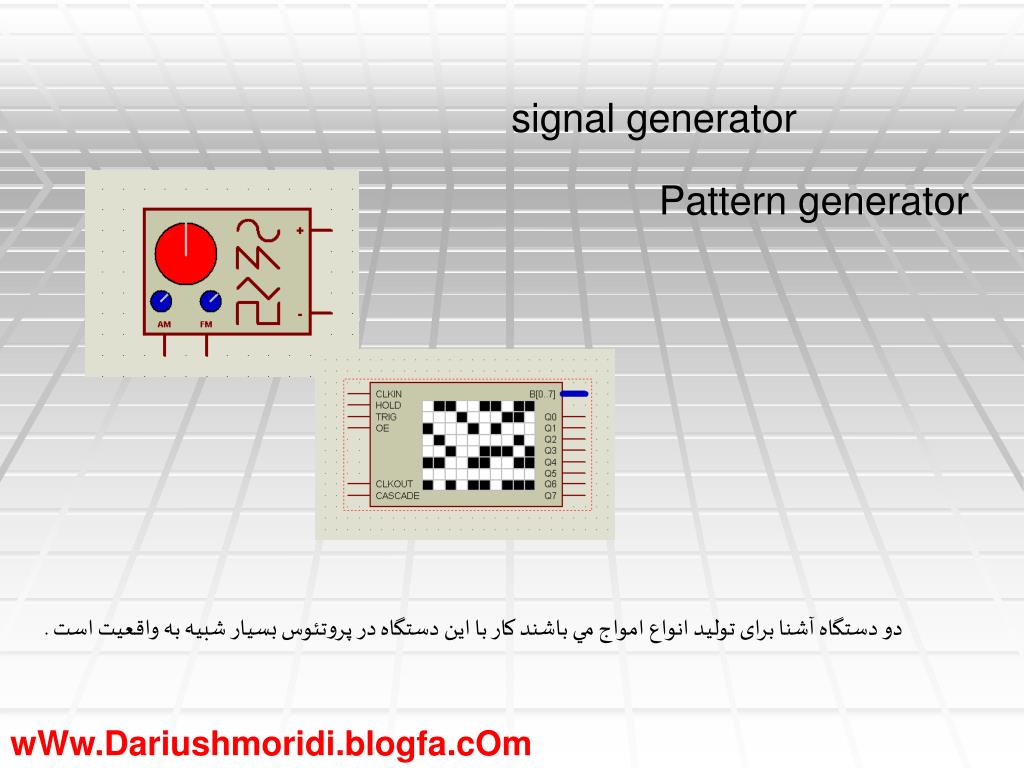

  22. signal generator Pattern generator دو دستگاه آشنا برای توليد انواع امواج مي باشند کار با اين دستگاه در پروتئوس بسيار شبيه به واقعيت است . wWw.Dariushmoridi.blogfa.cOm

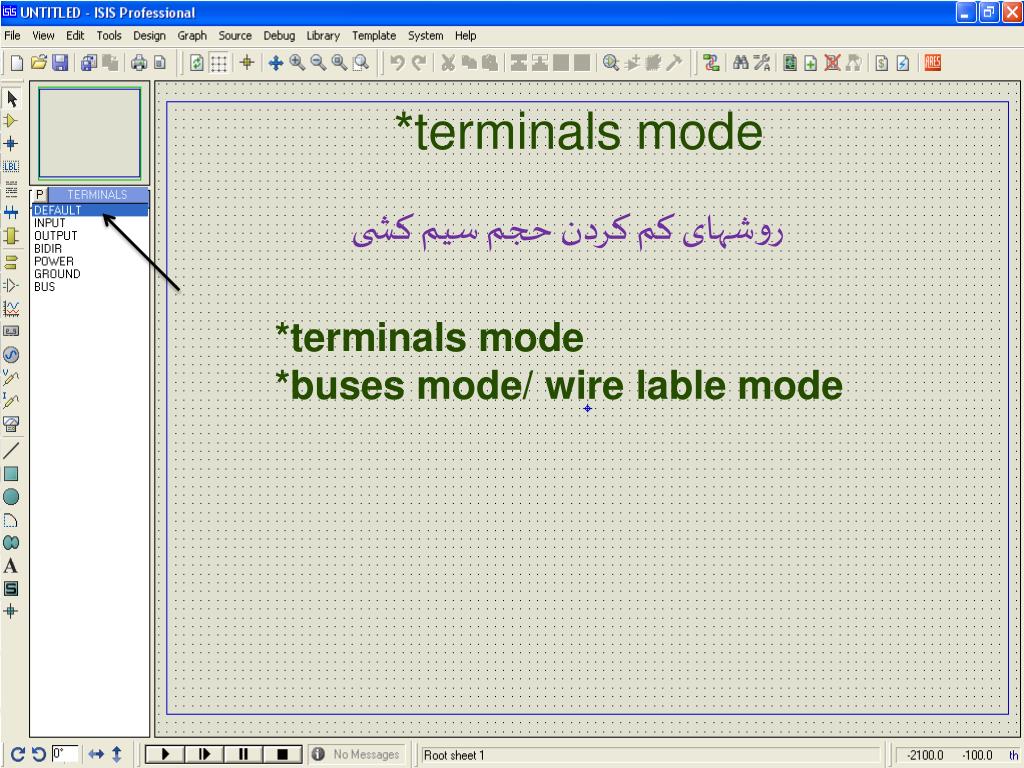

  23. *terminals mode روشهای کم کردن حجم سیم کشی *terminals mode *buses mode/ wire lable mode

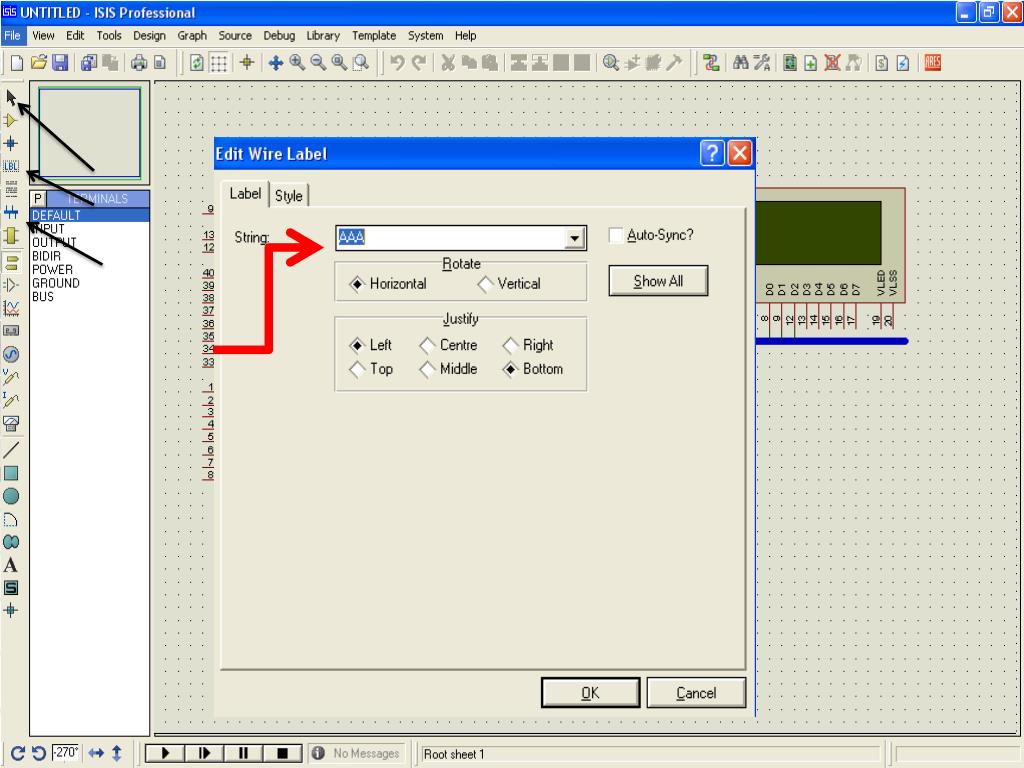

  24. buses mode/ wire lable mode

  25. Questions & Comments You Can download this project from: برای دانلود جدیدترین مقالات برق الکترونیک و کامپیوتر به آدرس زیر مراجعه کنید . WwW.Dariushmoridi.blogfa.com
