Presentation Transcript


Gestion active de l entrep t edot avec acware

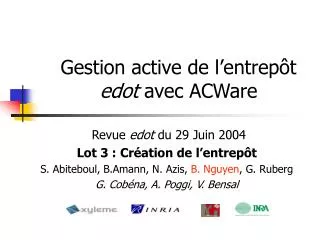

Gestion active de l’entrepôt edot avec ACWare

Revue edot du 29 Juin 2004

Lot 3 : Création de l’entrepôt

S. Abiteboul, B.Amann, N. Azis, B. Nguyen, G. Ruberg

G. Cobéna, A. Poggi, V. Bensal


Les entrep ts de contenu en bref

Les entrepôts de contenu en bref

  • But:

    • Permettre un accès intégré vers des sources de données hétérogènes, autonomes et distribuées.

  • Fonctionnalités principales:

    • Acquisition

    • Transformation

    • Filtrage

    • Nettoyage et intégration

    • Requêtes

  • Accès centralisé vers l’information: Entrepôt vs. Médiateur

    • Entrepôt : l’information est obtenue à l’avance

    • Médiation : l’information est obtenue au moment de la requête

  • Entrepôt actif :

    • Stockage

    • Traitement (services webs)

    • ActiveXML


Organisation

Organisation

  • Contexte et Motivations

  • Le modèle ACWare

  • Application dans le cadre de e.dot (B. Amann)


Contexte and motivations

Contexte and motivations

Entrepôts XML


Etat des lieux le web

Etat des lieux : Le Web

  • Format d’échange universel (XML)

    • Mariage entre documents et bases de données

    • Standard de langage de requêtes: XQuery

  • Services Web (SOAP, WSDL)

    • Format pour exporter des services sur le Web

    • Format pour encapsuler des requêtes

  • Web sémantique (ontologies)

    • Trouver et utiliser l’information pertinente


Xml du texte et de la structure

XML : Du texte et de la structure

Des arbres ordonnés étiquettés dont les feuilles sont du texte

Intérêt: Permet une recherche plein texte (mots-clé) et une recherche structurelle (SQL-like)


Services web

Services Web

  • Possibilité d’activer une méthode sur un serveur web distant

  • Echange d’informations en XML : les entrées et sorties se font en XML

  • Méthode de calcul XML distribué, par le biais de services Web

  • Avec XML et les Services Web, il est possible de

    • Récupérer des informations de n’importe où

    • Exporter nos données n’importe où


Gestion active de l entrep t edot avec acware

Accès à l’information distante

Heterogeneous formats, protocols, etc.

Query some data services

Food Risk

DB

Application using food risk DB

processing

Use some processing services

processing

processing


Avec des services web

Avec des Services Web

Uniform access to information

Query some data services

Web

Food Risk

DB

Application using Food Risk DB

processing

Use some processing services

processing

processing


Avantages de l approche entrep t distribu

Avantages de l’approche Entrepôt Distribué

Elle permet:

  • Support de requêtes complexes (MIEL++)

  • Analyse complexe des données (via divers services web)

  • Enrichissement des données

  • Monitorage possible des informations

  • Versionnement, archivage, requêtes temporelles

  • Une mise en oeuvre facilité de toutes les fonctionalités (Services Web)


Le mod le acware

Le modèle ACWare


Rappel des objectifs

Rappel des objectifs

  • On veut:

    • Construire des entrepôts de données semi structurées

    • Utiliser des services web pour enrichir et traiter les données

  • Comment atteindre ces objectifs ?

    • Construction du schéma de l’entrepôt basé sur un modèle de conception bien précis

    • Pas de programmation, conception par le biais de requêtes

    • Utilisation de standards : XQuery, XUpdate, WSDL


Architecture acware

Architecture ACWare

ACWare

Designer

Formal Declarative Description :

ACWare Declaration

ACWare

Compiler

ACWare

Viewer

Supported target platform :

ActiveXML : documents+ services

XyCrawler,

EDotFilter,

Thesus, Any2Xtab,

Xtab2SML,

pdfCrawler

ACWare Manager

Warehouse

instance

Executable

Program

web services

queries


D livrables

Délivrables

  • Un langage de spécification pour décrire l’entrepôt, et les entrées/sorties de données concernant les services web

  • Un compilateur qui transforme la description formelle d’un entrepôt dynamique en une instance d’entrepôt et un ensemble de programmes exécutables

  • Une plate-forme répondant aux spécifications, sur laquelle tourne l’application : ActiveXML

  • Une Interface (GUI) pour éditer les spécifications de l’entrepôt

  • Des outils pour l’interrogation et le pilotage de cet entrepôt dynamique


Mod le

Modèle

  • Modèle de données

    • Schéma de l’entrepôt (dans l’esprit E.A)

    • Types Semi-Structurés

    • Clés

  • Modèle de Services

    • Entrée

    • Sortie


Gestion active de l entrep t edot avec acware

Gather Data from

Bio-Industry

Partners

Gather Data from the WWW

edot Services:

-html clean-up

-doc filters

-content analysis

Warehouse

DATA

Integration of

validated Data

Biologist work:

-Validation of data

-Querying and using data

-Manage Web data sources


Mod le de donn es types

Modèle de données : Types

  • Type System:

    •  :: basic  complex

    • basic :: stringintegerfloat …

    • complex :: composite  collection

    • composite :: [(ℓ1): 1, ℓ2: 2, …, ℓn: n]

    • collection :: {composite}

  • Example:

    <Lab>

    <name>string</name>

    <country>string</country>

    <web-site>string</web-site>

    <contact>string</contact>

    <reference>integer</reference>

    </Lab>


Mod le de donn es sch ma

Modèle de données : Schéma

Le schéma de l’entrepôt est défini en déclarant des collections, des entités, et les relations entre elles, qui portent la sémantique enrichiPar.


Exemple r el voir suite

<dataTypes:define datatype="textcontent">

<dataTypes:child type="string"

name="value"/>

</dataTypes:define>

<dataTypes:define datatype="URL">

<dataTypes:child type="string"

name="value"/>

</dataTypes:define>

<dataTypes:define datatype="document">

<dataTypes:child type="URL" name="URL"/>

<dataTypes:child type="textcontent"

name="content"/>

</dataTypes:define>

<dataTypes:define datatype="author">

<dataTypes:child type="string"/>

</dataTypes:define>

<dataTypes:define datatype="authors">

<dataTypes:child type="collection"

of="author" key="author.value"/>

</dataTypes:define>

<Whouse:collection name="TheWarehouse"

key="document.URL.value">

<Whouse:entity datatype="document" >

<Whouse:entity datatype="authors" />

<Whouse:entity datatype="experiment">

<Whouse:entity datatype="bacteria"/>

<Whouse:collection name="measures"

key="measure.item">

<Whouse:entity datatype="measure" />

</Whouse:collection>

</Whouse:entity>

</Whouse:entity>

</Whouse:collection>

Modèle des données

Exemple réel (voir suite)


Mod le des services

2. Web Service Call

execute/use the service

  • Input Query

  • create input data

WSDL Compliant

Input

Web Service

(WSDL Definition)

Additional Information

(e.g. location of data)

Warehouse

WSDL Compliant

Output

Update

Script

Copy of

Additional Information

3. Create Update Script

apply results to the warehouse

Modèle des Services


Requ te d entr e

Requête d’Entrée

  • Modèle formel : langage XQuery

  • Implémentation actuelle : XOQL

  • Méthode :

    • Cas simple : génération de la requête correspondante

    • Cas plus complexe : Ecriture de la requête par le gestionnaire de l’entrepôt


Requ te xquery xoql

SELECT

<root>

<input>

<html-page>$A/crawled-version::text() </html-page>

<options> ... </options>

</input>

<info>

<docId> $A/URL </docId>

</info>

</root>

FROM $A IN /biblio/document

WHERE not exists ($A/document/clean-version::text())

Requête Xquery (XOQL)


Resultat apr s l appel de services

Resultat après l’appel de services

<root>

<output>

<xhtml-page> ...</xhtml-page>

<validation> ...</validation>

</output>

<info>

<docId>...</docId>

</info>

</root>


Requ te de sortie

Requête de sortie

  • Script de MAJ:

    SELECT

    <xupdate:insert

    path=“/biblio/document[URL=$A/../info/docId:text]/webpage” >

    <clean-version>

    $A/xhtml-page:text()

    </clean-version>

    </xupdate:insert>

    FROM $A IN root/output

  • Après l’exécution du service, appliquer le scripte de MAJ à l’entrepôt


Implantation activexml

Implantation : ActiveXML

  • Plateforme de développement de l’équipe GEMO : intégration de données et services

  • Entièrement XML !

    • Stockage

    • Vérification de types

    • Optimisation des appels de services

    • Appels de services asynchrones

    • Xpath, Xquery, XSL, XSchema…

  • www-rocq.inria.fr/gemo/Gemo/Projects/axml/


References

References

http://www-rocq.inria.fr/gemo/projects/spin/


Questions

Questions ?
