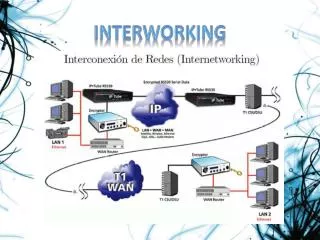

  1. Interworking

  2. Definiciones • Sistemas o componentes, posiblemente a partir de orígenes diferentes, que trabajan juntos para realizar alguna tarea. El interfuncionamiento depende fundamentalmente de las normas para definir las interfaces entre los componentes. El término implica que hay alguna diferencia entre los componentes que, en ausencia de normas comunes, que hacen poco probable que puedan ser utilizados juntos. Por ejemplo, el software de diferentes compañías, que se ejecutan en hardware y sistemas operativos diferentes pueden interactuar a través de protocolos de red estándar.

  3. El hecho de trabajar en conjunto; entrelazamiento. • Intercomunicar redes. Ir de una red a otra • Serie de network y computadoras conectadas entre ellas para poder intercambiar datos. (Glosario de Informatica) • Agrupamiento de redes interconectadas por routers y otros dispositivos que funciona (en general) como una sola red. A veces denominada una internet, que no se debe confundir con la Internet. (Estudiantes Redes Cisco)

  4. Objetivo de una inteworking • El objetivo principal de este sistema de comunicación es intercambiar información entre dos entidades. • Por ejemplo en te una estación de trabajo y un servidor a través de una red telefónica existente. Otro ejemplo es el intercambio de señales de voz entre dos teléfonos a través de la misma red telefónica. • Las principales características de InternetWorking es que es distribuido y que utiliza redes intermedias para mandar la información.

  5. Equipos de Interconexión Dos o más redes separadas están conectadas para intercambiar datos o recursos forman una interred (internetwork). Enlazar LANs en una interred requiere de equipos que realicen ese propósito. Estos dispositivos están diseñados para sobrellevar los obstáculos para la interconexión sin interrumpir el funcionamiento de las redes. A estos dispositivos que realizan esa tarea se les llama equipos de Interconexión.

  6. Existen equipos de Interconexión a nivel de: » LAN: Hub, switch, repetidor, gateway, puente, accesspoints. » MAN: Repetidor, switch capa 3, enrutador, multicanalizador, wireless bridges. puente, modem analógico, modem ADSL, modem CABLE, DSU/CSU. » WAN: Enrutador , multicanalizador, modem analógico, DSU/CSU, modem satelital. Las redes pueden diferir en el medio físico (Ethernet, Token Ring, LAN, WAN, etc.) o en la pila de protocolos utilizados (TCP/IP, DECNET, SNA, etc.)

  7. Dispositivos de una interworking: • Repetidores: retransmiten la señal a nivel físico, bit a bit (ej. Ethernet, SDH,...) • Amplificadores: similares a los repetidores pero actúan sobre la señal de forma analógica • Puentes: analizan la trama a nivel de enlace. Permiten constituir redes rudimentarias (LAN-WAN) • Routers: interconectan a nivel de red. Son prácticamente necesarios cuando se realiza una conexión WAN. A menudo soportan múltiples protocolos. • Pasarelas: actúan a nivel de transporte o niveles superiores (aplicación).

  8. REPETIDOR Un repetidor (o generador) es un dispositivo electrónico que opera sólo en la Capa Física del modelo OSI (capa 1). Un repetidor permite sólo extender la cobertura física de una red, pero no cambia la funcionalidad de la misma.

  9. CONCENTRADOR(HUB) El concentrador o hub es un dispositivo de capa física que interconecta físicamente otros dispositivos (e.g. computadoras, impresoras, servidores, switchs, etc) en topología estrella o ducto.

  10. PUENTE (BRIDGE) Los puentes operan tanto en la Capa Física como en la de Enlace de Datos del modelo de referencia OSI. Los puentes pueden dividir una red muy grande en pequeños segmentos. Pero también pueden unir dos redes separadas. Los puentes pueden hacer filtraje para controlar el tráfico en una red.

  11. CONMUTADOR DE PAQUETES (SWITCH) Los switches son otro dispositivo de interconexión de capa 2 que puede ser usado para preservar el ancho de banda en la red al utilizar la segmentación. Los switches son usados para reenviar paquetes a un segmento particular utilizando el direccionamiento de hardware MAC (como los puentes). Debido a que los switches son basados en hardware, estos pueden conmutar paquetes más rápido que un puente.

  12. ENRUTADOR (ROUTER) Los enrutadores operan en la capa de red (así como Enlace de Datos y capa física) del modelo OSI. Los enrutadores organizan una red grande en términos de segmentos lógicos. Cada segmento de red es asignado a una dirección así que cada paquete tiene tanto dirección destino como dirección fuente.

  13. PASARELA (GATEWAY o PROXY SERVERS) Los gateways, pasarelas o proxy servers son computadoras que están corriendo una aplicación o software. Los gateways trabajan en las capas superiores del modelo OSI (transporte, sesión, presentación y aplicación).

  14. PUNTO DE ACCESO (ACCESS POINT) Un punto de acceso es un dispositivo inalámbrico que funciona en la capa de enlace de datos del modelo OSI. Es parecido a un switch (pero inalámbrico) que le da acceso a todos los nodos conectados a él. El medio de comunicación es el aire en las bandas de frecuencia del espectro disperso (2.4 GHz y 5 GHz).

  15. DSU/CSU (modem digital) El DSU/CSU (Data ServiceUnit/ChannelServiceUnit) o mejor conocido como DTU (Data Terminal Unit) es un equipo de interconexión que opera en la capa de Enlace de Datos. Un DSU/CSU es básicamente un modem digital que enlaza dos o más redes que tengan servicios digitales tales como E0s, E1/T1s, FrameRelay, etc.

  16. Fuentes de información: • http://encyclopedia2.thefreedictionary.com/interworking • http://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=OJ:L:1998:074:0001:0026:ES:PDF • http://www.linguee.es/ingles-espanol/traduccion/interworking.html • http://www.thefreedictionary.com/interworking • http://diccionario.babylon.com/internetwork/ • http://www.eveliux.com/mx/interconectividad-internetworking.php Elaboración: Genoveva Torres Hernández
