  1. Mikroelektronikai tervezés VLSI labor

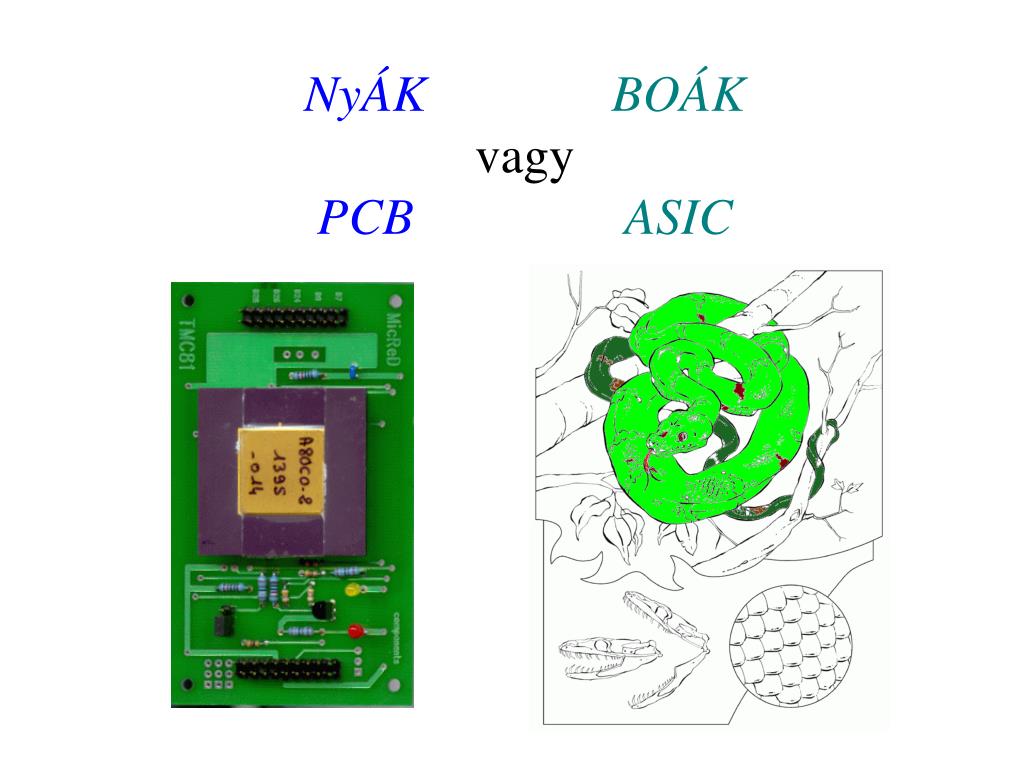

  2. NyÁKBOÁKvagyPCB ASIC

  3. IC megvalósítási lehetőségek • Katalógus IC + NyÁK • P, C • ROM, PROM, PLA, stb • gate array • (standard) cellás IC • full custom

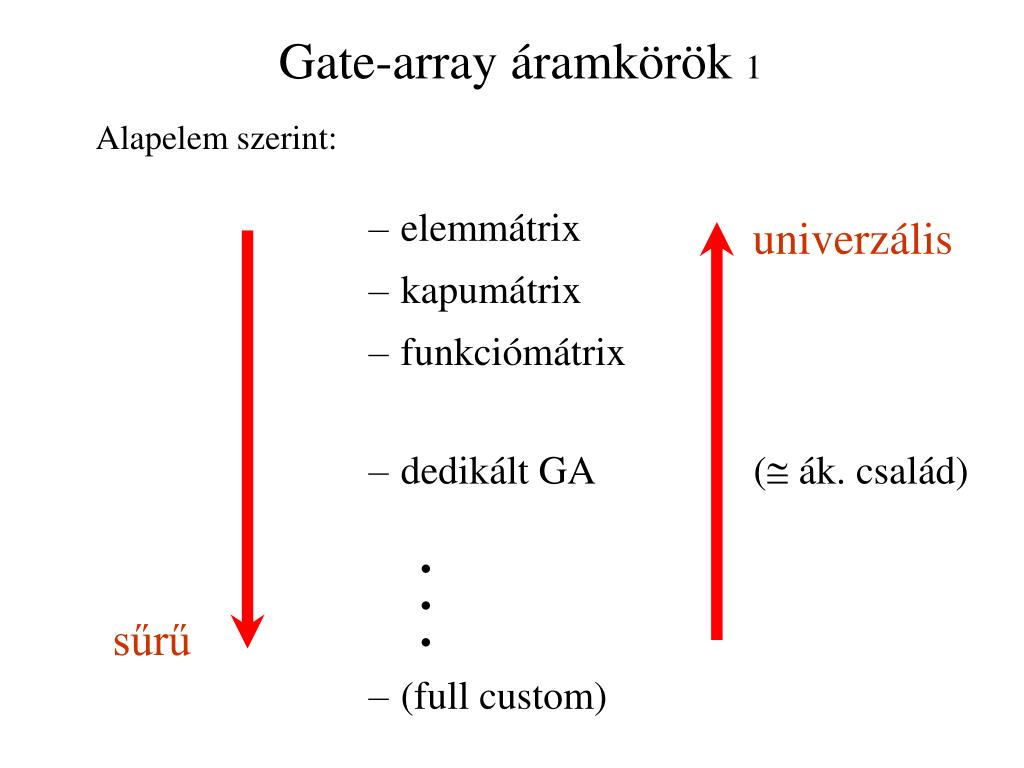

  4. univerzális sűrű Gate-array áramkörök 1 Alapelem szerint: • elemmátrix • kapumátrix • funkciómátrix • dedikált GA ( ák. család) • (full custom)

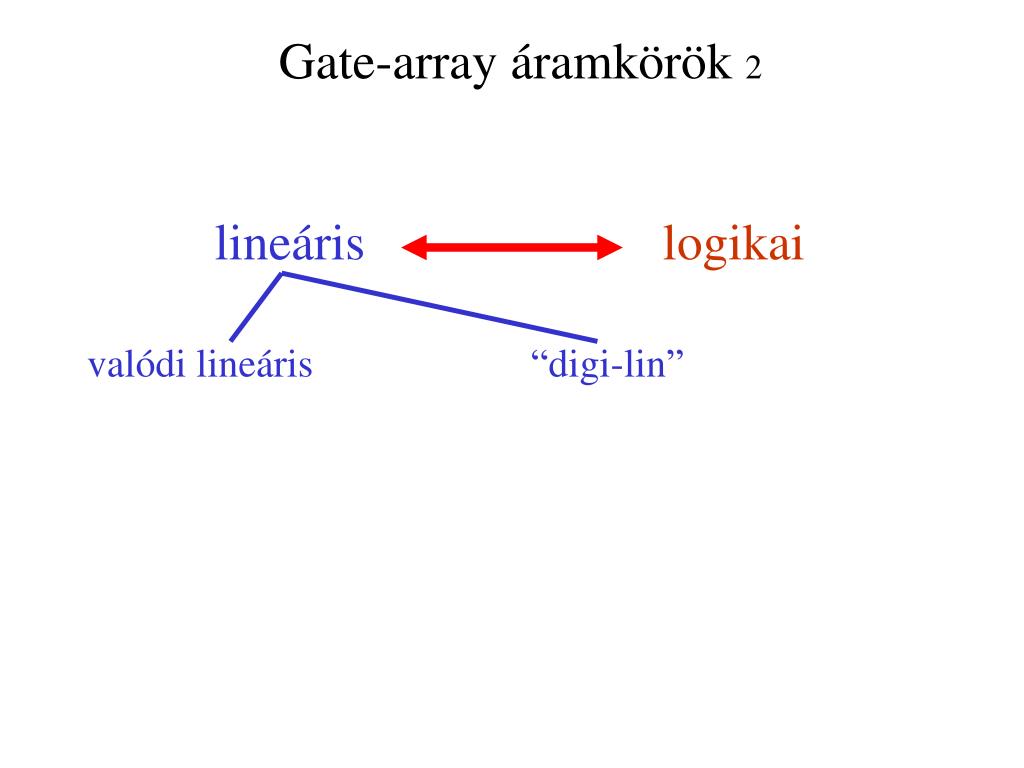

  5. lineáris valódi lineáris logikai “digi-lin” Gate-array áramkörök 2

  6. lineáris valódi lineáris tranzisztor-készlet: kisáramú kisáramú pár nagyáramú NPN - PNP JFET Gate-array áramkörök 3 ellenállás-készlet: = bújtatás

  7. lineáris valódi lineáris áramkör-készlet: áramgenerátor diff. erősítő végfok Gate-array áramkörök 4 tranzisztorok száma < 1000

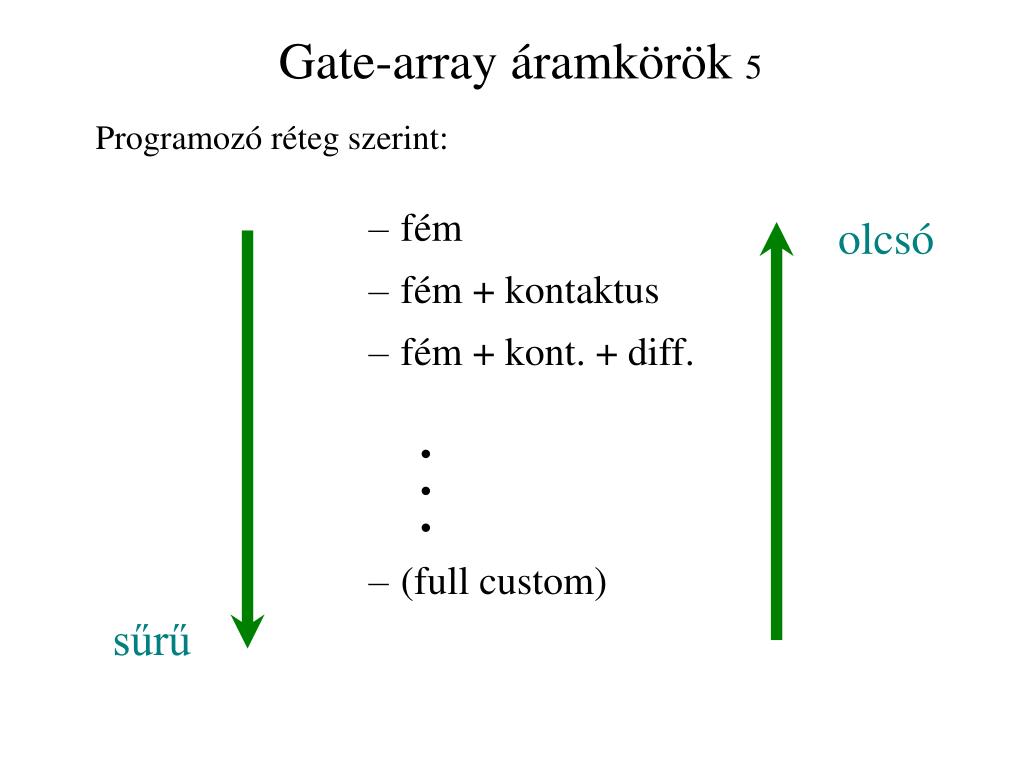

  8. olcsó sűrű Gate-array áramkörök 5 Programozó réteg szerint: • fém • fém + kontaktus • fém + kont. + diff. • (full custom)

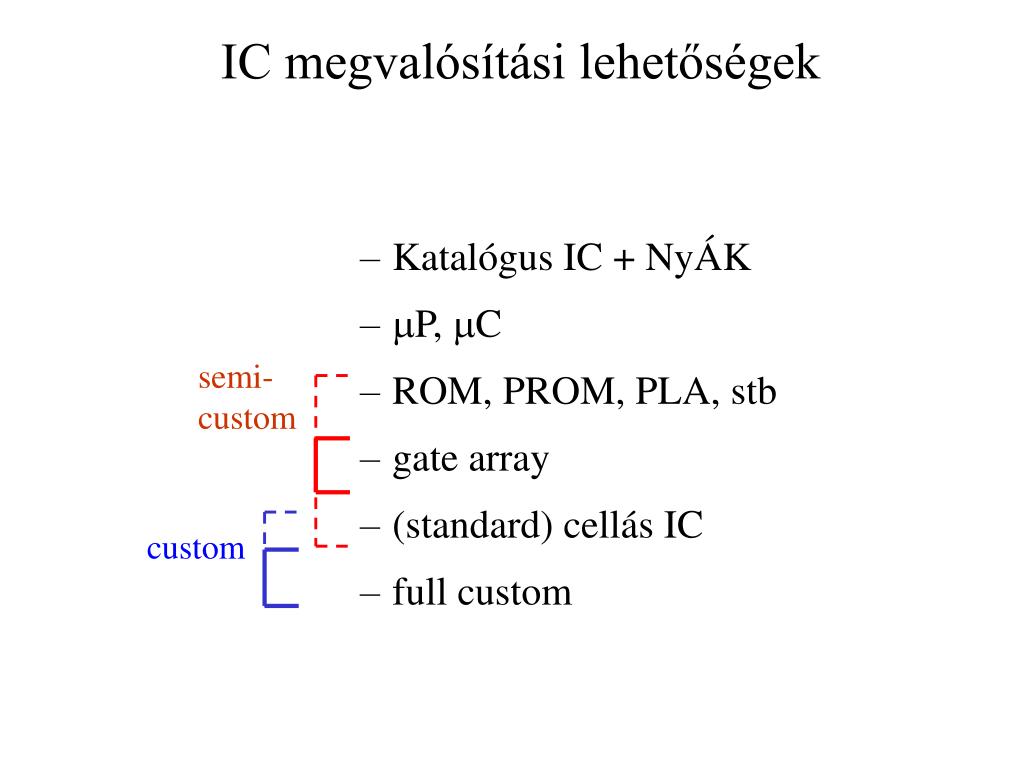

  9. IC megvalósítási lehetőségek • Katalógus IC + NyÁK • P, C • ROM, PROM, PLA, stb • gate array • (standard) cellás IC • full custom semi- custom custom

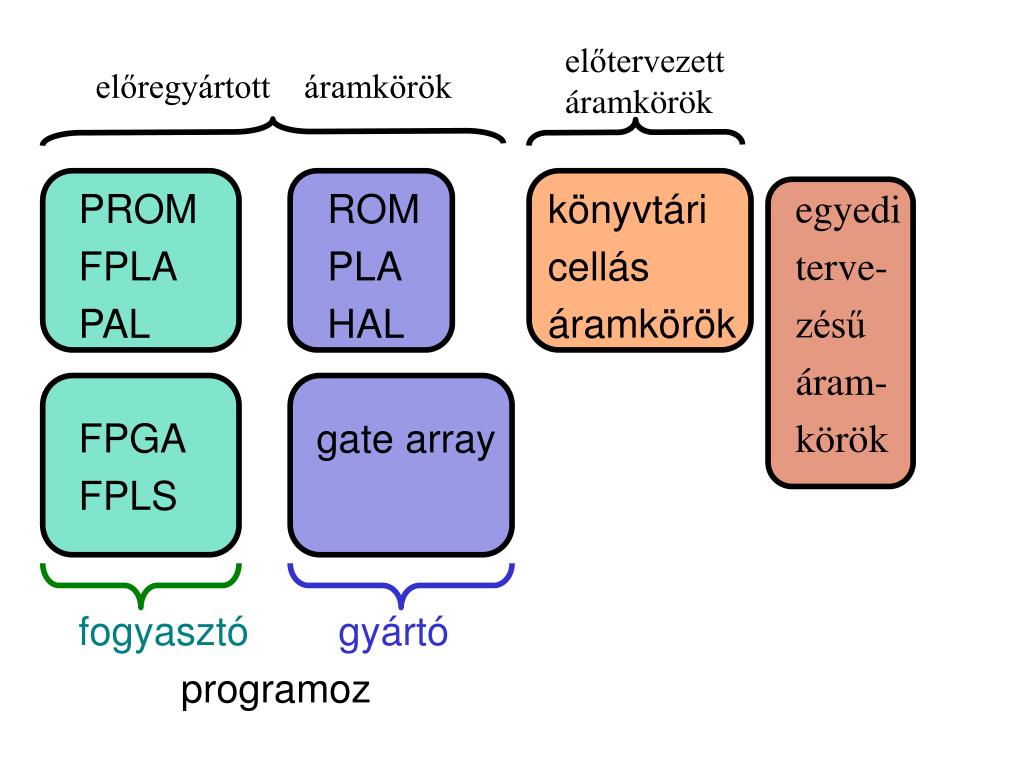

  10. PROM ROM FPLA PLA PAL HAL FPGA gate array FPLS fogyasztógyártó programoz könyvtári cellás áramkörök előtervezett áramkörök előregyártott áramkörök egyedi terve- zésű áram- körök

  11. méret, súly, teljesítmény felvételmegbízhatóság, sebesség

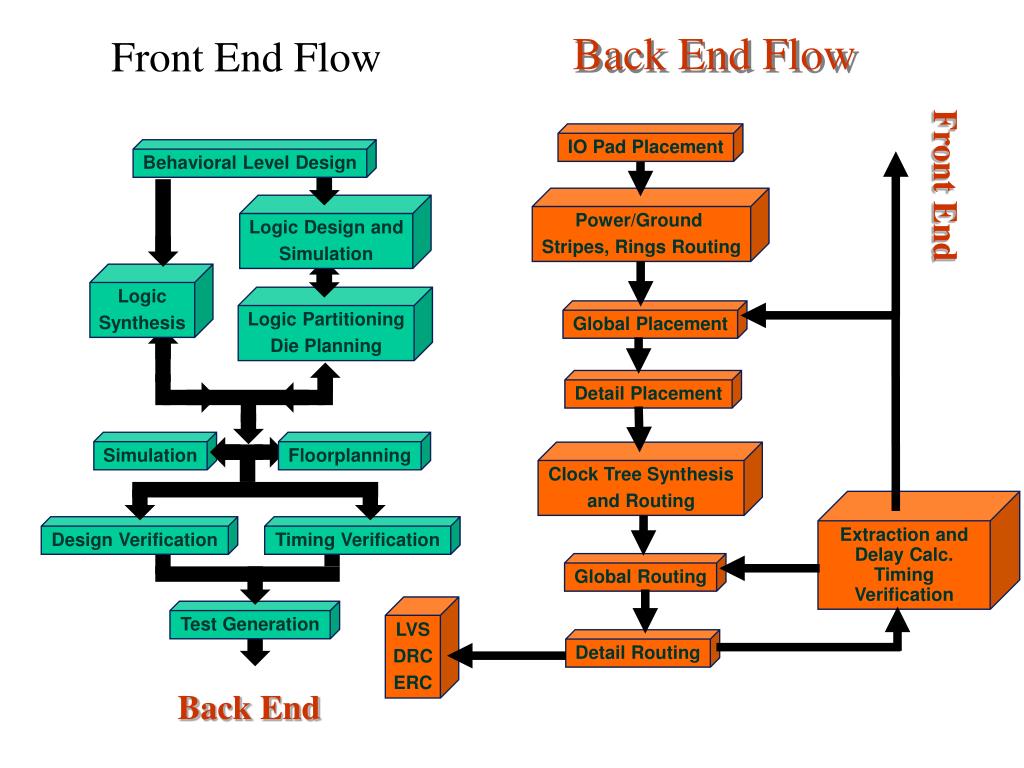

  12. Back End Flow Behavioral Level Design IO Pad Placement Logic Design and Simulation Power/Ground Stripes, Rings Routing Logic Synthesis Logic Partitioning Die Planning Global Placement Detail Placement Simulation Floorplanning Clock Tree Synthesis and Routing Design Verification Timing Verification Extraction and Delay Calc. Timing Verification Global Routing Test Generation LVS DRC ERC Detail Routing Front End Flow Front End Back End
