  1. ML7 平推型板层刀在SBK手术中的应用优势 深圳市科以康电子仪器设备有限公司专业销售国际眼科领域各种高精尖技术设备及耗材。 网址:www.szkandk.com 电话：0755-26810293 传真: 0755-26810603

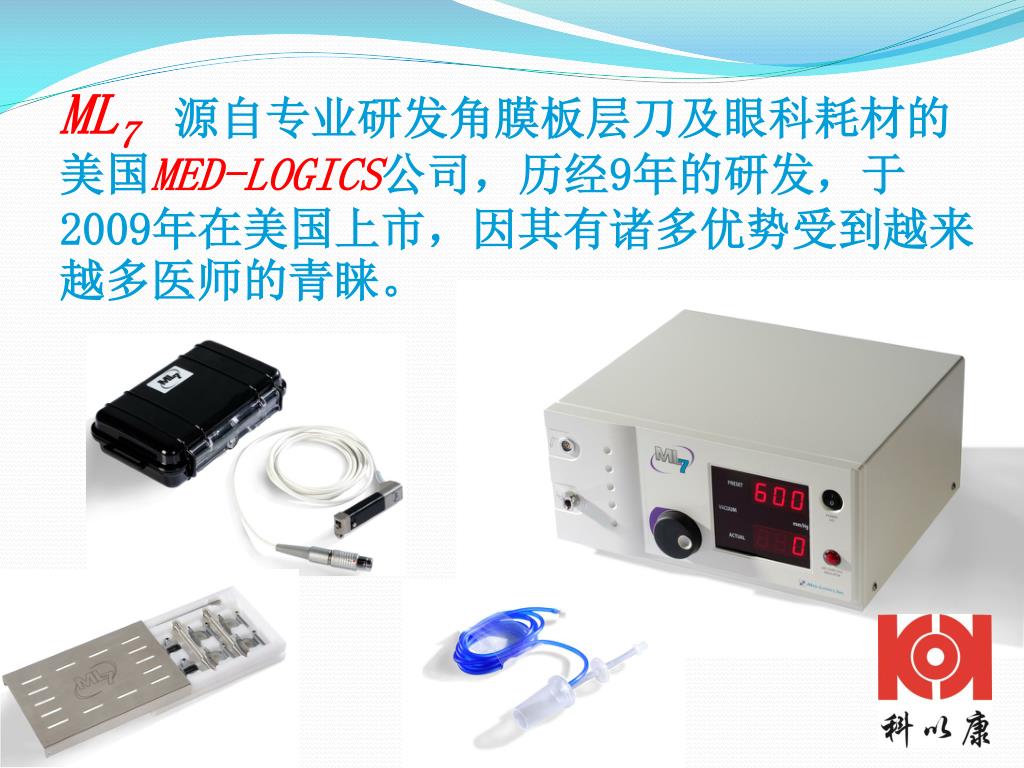

  2. ML7 源自专业研发角膜板层刀及眼科耗材的美国MED-LOGICS公司，历经9年的研发，于2009年在美国上市，因其有诸多优势受到越来越多医师的青睐。

  3. LASIK（SBK）手术中做角膜瓣最重要的方面是什么？LASIK（SBK）手术中做角膜瓣最重要的方面是什么？ 安 全、精确！

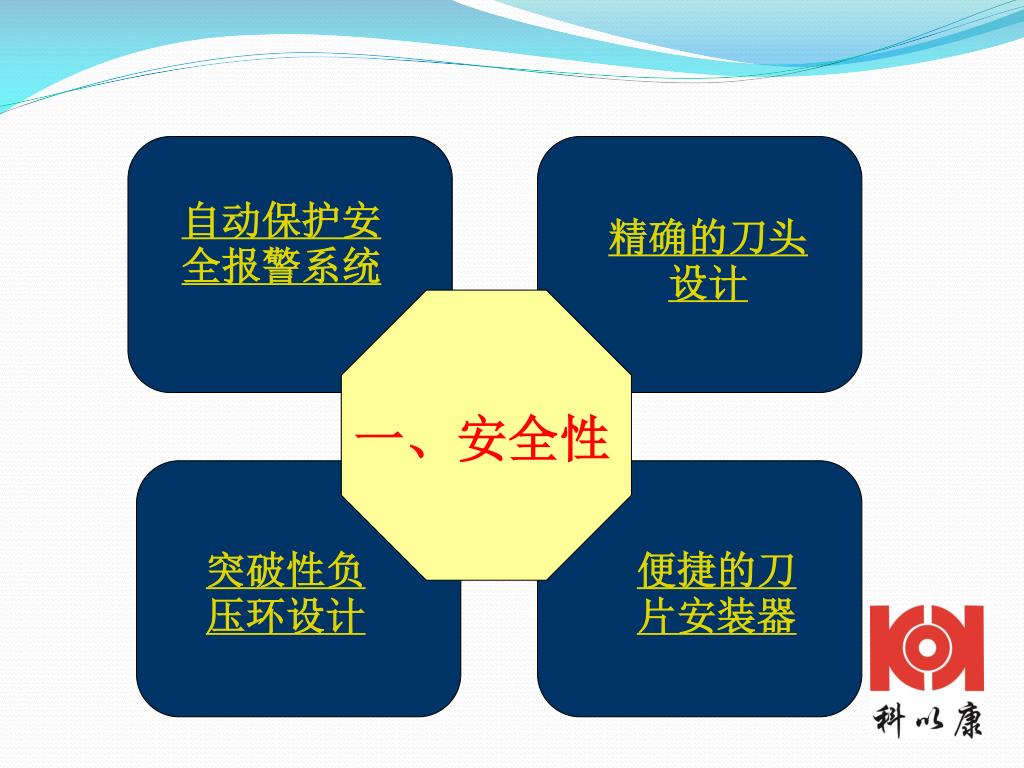

  4. 自动保护安全报警系统 精确的刀头设计 一、安全性 突破性负压环设计 便捷的刀片安装器

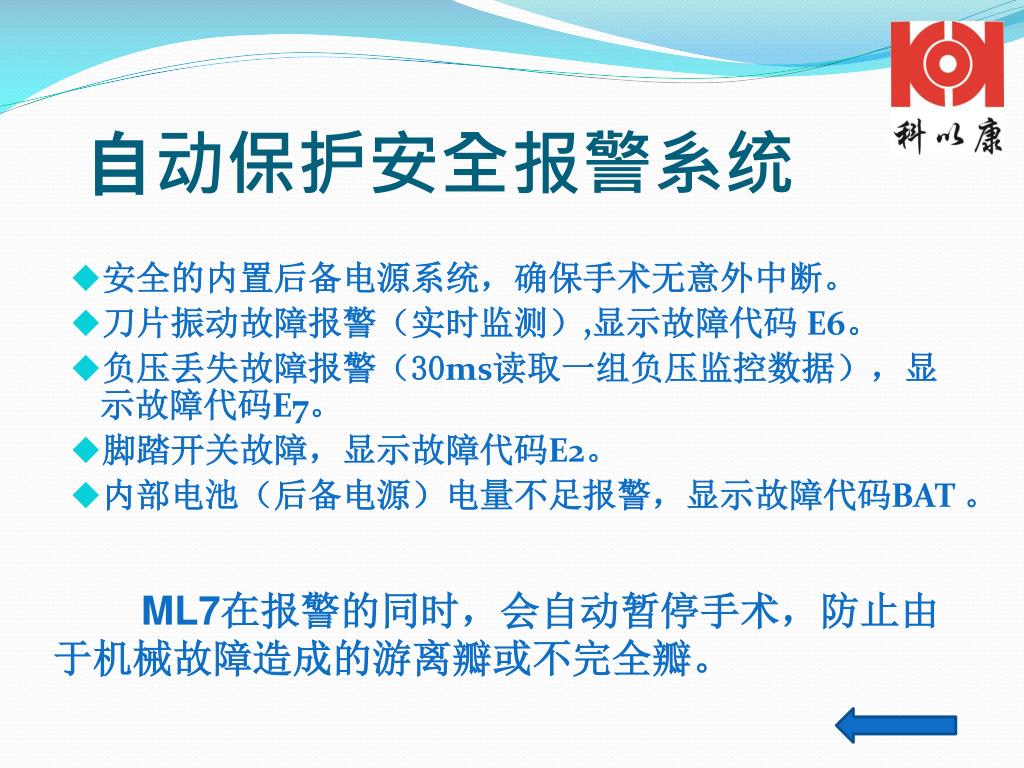

  5. 自动保护安全报警系统 ML7在报警的同时，会自动暂停手术，防止由于机械故障造成的游离瓣或不完全瓣。 • 安全的内置后备电源系统，确保手术无意外中断。 • 刀片振动故障报警（实时监测）,显示故障代码 E6。 • 负压丢失故障报警（30ms读取一组负压监控数据），显示故障代码E7。 • 脚踏开关故障，显示故障代码E2。 • 内部电池（后备电源）电量不足报警，显示故障代码BAT 。

  6. 精确的刀头设计 • 刀头采用优质耐用的高强度不锈钢。 • 精度高，匹配通用性好。 • 专利设计“后压板中心区补偿”大大改善了角膜瓣中心偏薄的问题，使中心区与周边厚度几乎一致，客观上避免了纽扣瓣的发生。

  7. 突破性负压环设计 • ML7采用四通道的负压吸引环，使负压吸引力更均匀，更稳定。 • 有效避免脱吸造成的游离瓣，以及由于角膜受压形变造成的椭圆瓣，偏中心瓣，不完全瓣。

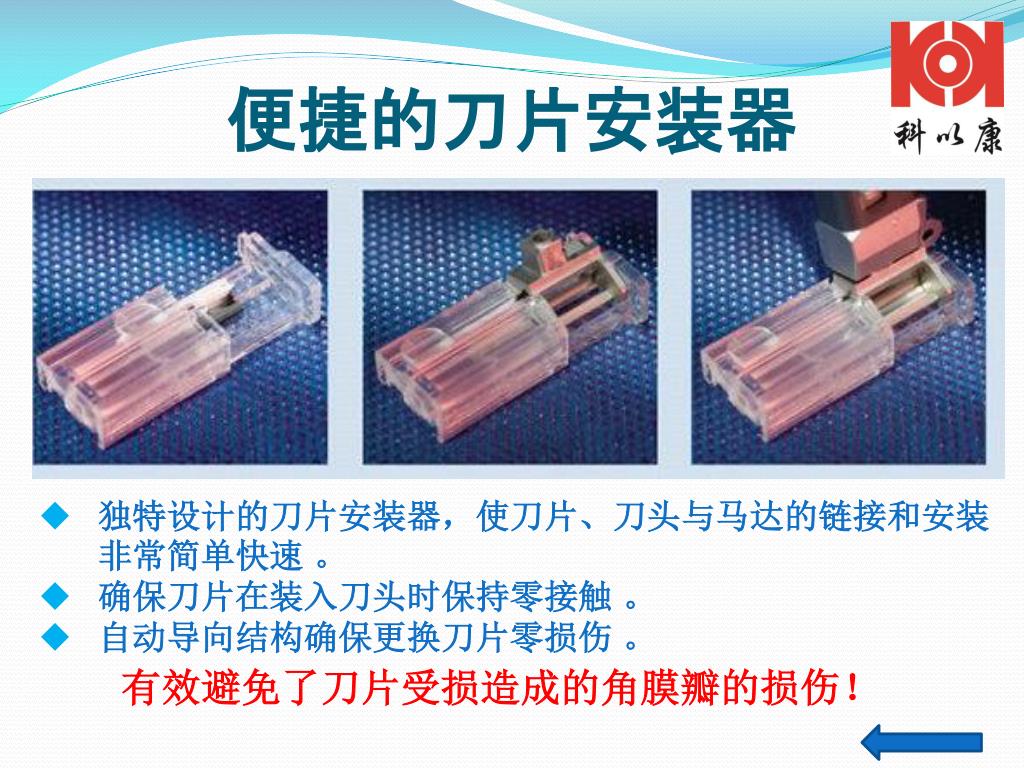

  8. 便捷的刀片安装器 • 独特设计的刀片安装器，使刀片、刀头与马达的链接和安装非常简单快速 。 • 确保刀片在装入刀头时保持零接触 。 • 自动导向结构确保更换刀片零损伤 。 有效避免了刀片受损造成的角膜瓣的损伤！

  9. 超光滑的基质床、超平整的角膜瓣！

  10. 二、精确性

  11. 影响角膜瓣厚度的主要因素有哪些？ • 刀片的精度、锋利度 • 刀头的精度 • 刀片振荡的速度 • 前进速率 • 真空的控制 • 负压环的选择 • 角膜厚度 • K 值 • 角膜硬度

  12. 刀 片 独创的高精度刻度标定板层刀片，专利的刀柄槽调整定位技术减小了偏离，切割深度误差只有±5μm。

  13. 刀 头 • 刀头采用优质耐用的高强度不锈钢。不锈钢外覆3微米厚特殊涂层，提升了不锈钢的生物兼容性，硬度是不锈钢的14倍，同时将与角膜接触面的摩擦力降到最低，很好地保护了上皮，防止上皮擦伤。 • 刀头与刀片精确吻合，将振动造成的误差降到最低。 • 专利平板设计将对角膜中央区进行厚度补偿，实现超平整的角膜瓣，并有效避免了纽扣瓣的发生。

  14. 前进速度 ML7 采用平推设计，并且具有独一无二的智能负载补偿功能，切瓣时实时监测刀片的振动频率和马达的前进速度，自动补偿其误差及偏差，保持速度恒定，消除速度变化对瓣厚度的影响。 旋切: 刀刃上每一点的线速度不同 平推: 刀刃上每一点的线速度相同

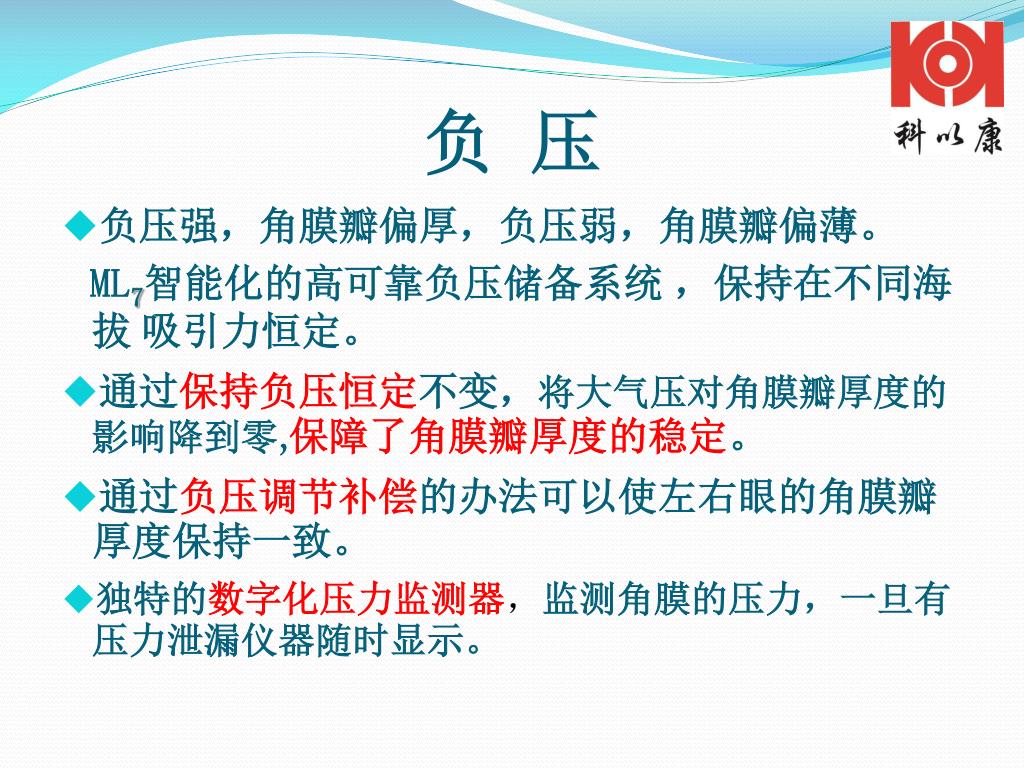

  15. 负 压 • 负压强，角膜瓣偏厚，负压弱，角膜瓣偏薄。 ML7智能化的高可靠负压储备系统 ，保持在不同海拔 吸引力恒定。 • 通过保持负压恒定不变，将大气压对角膜瓣厚度的影响降到零,保障了角膜瓣厚度的稳定。 • 通过负压调节补偿的办法可以使左右眼的角膜瓣厚度保持一致。 • 独特的数字化压力监测器，监测角膜的压力，一旦有压力泄漏仪器随时显示。

  16. 负压环 • 负压环的深度提升了近三倍，扩展了治疗范围，解决小眼睑，深眼窝的患者困扰。 • 独创的空气动力学四通道设计，使眼球稳定，受力均衡，有效避免假吸，避免游离瓣，偏中心瓣及不完全瓣 。

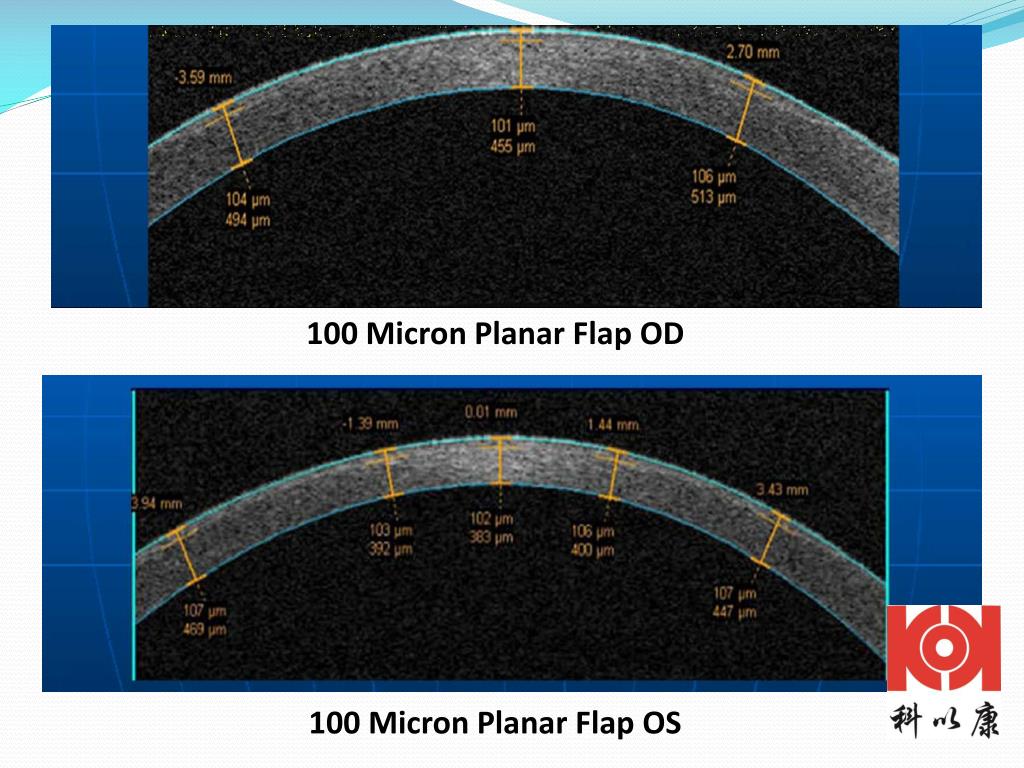

  17. 100 Micron Planar Flap OD 100 Micron Planar Flap OS

  18. 创新性

  19. 独一无二的轨道提升 • 独一无二的轨道提升使ML7平推刀系统可轻易将角膜瓣蒂置于任意位置！ • 轨道的提升使负压环的直径设计可更适宜于亚洲人，有效解决了直径过大易出血的问题。 • 高轨道有效避免了轨道与眼睑，睫毛，开睑器接触的可能，保护了眼睑，有效避免了卡刀故障的发生。

  20. 个体化定制角膜瓣 唯一实现按精确尺寸每10微米划分为6种规格等级，为补偿系统误差提供了解决方案，为实现个体化定制角膜瓣提供了手段和方法。 • 标准应用：PLANO 平刀片 • 科研应用：特种刀片-30，-20，-10，+10，+20 实现超精准，可预测的薄角膜瓣，实现理想的SBK

  21. 负压调节功能 负压调节范围50-700mmHg,可实现个体化定制角膜瓣，高端科研医师可以根据患者的病情差异诊断，对负压进行调整，作出个体化的定制的角膜瓣。 • 针对视网膜病变，或有潜在病变的患者，医师可以适当调低负压，以保证患者眼底的安全。 • 针对制作第二只眼角膜瓣的厚度较第一只眼偏薄的规律，可适当调高负压，对第二只眼角膜瓣的厚度作出补偿，实现左右眼角膜瓣厚度一致。 • 根据患者的角膜厚度及屈光度数，可按医师的预期作出偏薄或偏厚的角膜瓣。

  22. 创新的马达手柄设计 • 创新的专利速接系统设计 ，左右眼手术无需额外的安装。 • 人体工学设计的超轻便手柄马达，轻盈小巧，仅重1.9盎司，手感好。手术过程中只需单手操作，简便快速。 • 55°的倾斜设计有效避免了马达与鼻梁，眼睑，开睑器碰撞的可能，保护了眼睑，避免了卡刀状况的发生，并使整个制瓣过程可视化。 • 马达刀头系统预装好，可有效缩短负压吸引时间，很好地保护了患者眼底及视网膜。 • 独立双马达设计，并进行全程监控，分别控制马达的进/退刀和刀片的振动。

  23. 突破性的直边切入技术 • 切入角膜的角度接近直边（70°角），并补偿角膜中心区角膜厚度，将上皮到基质的过渡区降到最小，角膜瓣复位后类似井盖，复位准确，角膜瓣不容易发生移位。 • 将上皮植入的概率降到最小，角膜愈合牢固，角膜瓣边缘瘢痕痕迹降到最低。 • 补偿角膜中心区角膜厚度，实现超平整的角膜瓣，并有效避免了纽扣瓣的发生。

  24. 简便联机飞秒激光系统 • ML7优异的负压控制系统，主机可与飞秒激光负压吸引系统联机使用。 采用可靠的速接技术，实现简单快速安装。 • 可为飞秒激光系统提供持续的，可调的，稳定的，可控的负压吸引。 • 整个吸引过程数字化显示，可进行个性化设定，并自动调整保持恒定的设定吸引强度。

  25. ML7的表现超出预期，令人惊喜，堪称完美 • 超光滑的基质床 • 超平整的角膜瓣 • 超精准的，可预测的薄角膜瓣 专家型角膜板层刀

  26. ML7 • 集LASIK手术，SBK手术，及角膜移植于一身 • 代表角膜板层刀全面回归线性平推时代 • 全面实现真正的个性化制瓣 • 为飞秒激光提供可调，稳定的负压控制系统

  27. 谢 谢！
