podstawowa obs uga centrali
Podstawowa obsługa centrali
  • Wprowadzanie kodu użytkownika:
    • Kod+ OFF=rozbrojenie
    • Kod+ON=zazbrojenie
    • Kod+Enter=otwarcie drzwi (*)
    • Menu+Kod=wejście do menu

Kl.funkcyjne:

OPEN+1=F1

OPEN+2=F2 ,itd

domy lne kody centrali
Domyślne kody centrali
  • Instalatora nr 50: 1278
    • Dostęp do menu 19 (Programowanie centrali)
    • Brak dostępu do sterowania systemem alarmowym
    • Brak uprawnień do tworzenia/ kasowania użytkowników
  • Głównego użytkownika nr 1: 1122
    • Brak dostępu do menu 19
programowanie centrali ats z komputera i programu titan
Programowanie centrali ATS z komputera i programu TITAN:
  • Przygotowanie centrali do połączenia z komputerem:
    • 4 metody połączenia centrali z portem komputera:
      • Przez interfejs ATS1801
      • Przez interfejs TCP/IP ATS1806 (+ATS1801)
      • Przez tymczasowe złącze serwisowe J18 (działa przez 4 godziny od uaktywnienia)
      • Przez modem
pod czenie centrali przez interfejs ats1801

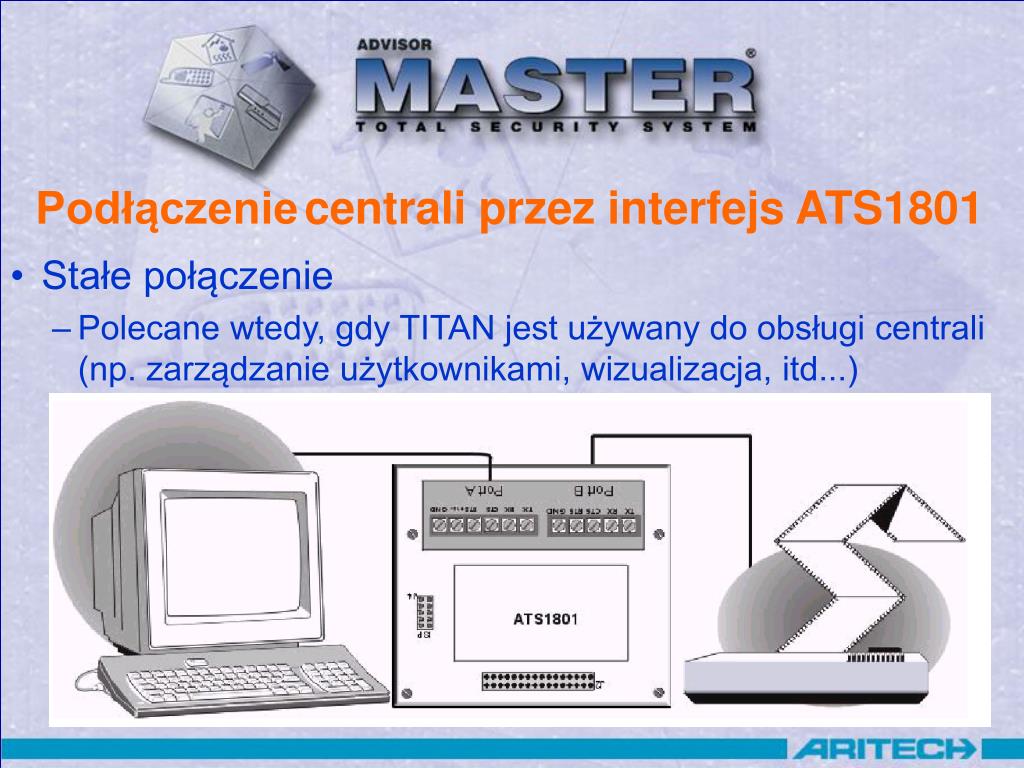

Podłączeniecentrali przez interfejs ATS1801
  • Stałe połączenie
    • Polecane wtedy, gdy TITAN jest używany do obsługi centrali (np. zarządzanie użytkownikami, wizualizacja, itd...)
pod czenie centrali przez interfejs ats18011
Podłączeniecentrali przez interfejs ATS1801

Zwora między RTS i CTS

Komputer

  • Wtyk DB9 żeński:
  • DB9: ATS1801:
  • 5 GND
  • TxD
  • RxD
slide10

Centr.1

Centr.2

PC

Lokalny

Zasilacz

12D dc

Wtyk DB-9

ATS1801

ATS1801

5 3 2

GND RTS CTS RxD TxD

GND RTS CTS RxD TxD

+12V 0 z centrali

+12V 0 z centrali

GND RTS CTS RxD TxD

GND RTS CTS RxD TxD

GND RTS CTS RxD TxD

+12V 0 D+ D-

+12V 0 D+ D-

+12V 0 D+ D-

ATS1741

ATS1741

ATS1741

T

T

Skrętka

sta e po czenie przez ats1801 ustawienia w programie centrali
Stałe połączenie przez ATS1801-ustawienia w programie centrali:
  • ‘Plug and Play’
  • Dla systemu opartego o 1 centralę nie trzeba nic ustawiać w centrali (adres 0)
  • Rozbroić wszystkie obszary (1122+OFF) aby uzyskać dostęp do wszystkich funkcji
pod czenie centrali przez z cze serwisowe j18
Podłączenie centrali przez złącze serwisowe J18
  • Pracuje tylko przez 4 godziny od aktywacji
  • Ustawienia w menu 29 programu centrali: jak poprzednio
  • Dodatkowo:wymaga aktywowania przez menu serwisowe (na każde 4 godziny pracy)
  • Centrala wykorzystuje port dialera telefonicznego (w tym czasie nie jest możliwy monitoring)
slide13

Podłączenie centrali przez złącze serwisowe J18

  • Zalecane wykorzystywanie tylko do celów serwisowych lub do załadowania wcześniej przygotowanego programu
  • Wymaga dostępu instalatora (serwisanta) do menu 7 centrali
slide14

Podłączenie centrali przez złącze serwisowe J18

  • Wejść do menu 7 (serwis)
  • Przejść do opcji numer:
    • 5 Bezpośrednio (via J18)z programem zarządzającym
  • Po zaakceptowaniu tej opcji mamy 4 godziny na programowanie z PC
  • Poprawną komunikację sygnalizują diody Tx oraz RX dialera (COMMS) na płycie głównej centrali
przygotowanie programu titan
Przygotowanie programu TITAN
  • Instalacja programu na komputerze
    • System Windows 95/98/ME/2000/NT/XP
    • Co najmniej 1 port szeregowy (2 w przypadku stosowania programatora kart)
    • Program zajmuje około 100 MB
    • Wersja jednostanowiskowa
    • Specjalna wersja zaawansowana z obsługą CCTV
    • Aplikacja wielostanowiskowa: Alliance
przygotowanie programu titan 2
Przygotowanie programu TITAN (2)
  • Pierwsze logowanie do programu:
    • Użytkownik: ADVISOR MASTER
    • Kod: 998765
slide17

Przygotowanie programu TITAN (3)

  • Zdefiniowanie połączenia do komunikacji z centralą (centralami) -menu ADMIN / Połączenia
    • Połączenie przez port RS232 komputera (ATS1801/J18)
    • Przez port TCP/IP
    • Przez modem
slide18

Przygotowanie programu TITAN (4)

  • Zdefiniowanie połączenia do komunikacji z centralą (centralami) -menu ADMIN / Połączenia
    • Opcjonalne określenie, kiedy połączenie ma być nawiązane – dotyczy połączeń modemowych
slide19

Przygotowanie programu TITAN (5)

  • Dla połączeń typu TCP/IP należy określić:
    • Adres IP centrali
    • Port (domyślnie 3001)
    • Klucz szyfrujący (opcja)
slide20

Przygotowanie programu TITAN (6)

  • Ustawienie systemu jako aktywny otwiera stworzone wcześniej połączenie
slide21

Przygotowanie programu TITAN (7)

  • Zarządzanie połączeniami
    • Dla systemu zawierającego wiele central (>1) można indywidualnie otwierać komunikację z poszczególnymi centralami
    • Zalecane do połączeń modemowych
programowanie centrali
Programowanie centrali:
  • Grupy alarmowe
  • Grupy drzwi
  • Użytkownicy
  • Stacje ZAZ i urządzenia MZD
  • Programator kart
  • Baza danych linii i obszarów
  • Inne opcje
grupy alarmowe 1
Grupy alarmowe (1)
  • Funkcje grup alarmowych
    • Grupują obszary do sterowania
    • Określają dostęp do menu użytkownikom i stacjom ZAZ
    • Określają dodatkowe funkcje i uprawnienia do sterowania systemem alarmowym (np. restrykcje)
  • Grupy alarmowe są przypisywane:
    • Użytkownikom (‘grupy alarmowe użytkowników’)
    • Stacjom ZAZ
    • Liniom klucza
    • Drzwiom (dla kontrolerów ATS1250)
grupy alarmowe 2
Grupy alarmowe (2)
  • W przypadku obsługi centrali przez użytkownika ze stacji ZAZ, obowiązują uprawnienia zarówno stacji ZAZ jak i użytkownika (iloczyn logiczny)
    • Przykład: stacja ZAZ2 z grupy alarm. 35:
      • dostęp do obszarów 1-8
      • Dostęp do menu 1-16
    • Użytkownik z grupy alarmowej 36:
      • Dostęp do obszarów 2-12
      • Dostęp do menu 1-4
    • Uprawnienia :
      • Dostęp do obszarów 2-8
      • Dostęp do menu 1-4

Uwaga praktyczna: w systemie z jednym manipulatorem ZAZ1, nieprawidłowa modyfikacja jego grupy alarmowej może spowodować brak dostępu do programowania centrali

grupy alarmowe 3
Grupy alarmowe (3)

Grupy alarmowe

Użytkownik

ZAZ

Okno

czas

Obszar

Klucz, inne

Menu

Opcje

zaz./rozbr.

grupy alarmowe 4
Grupy alarmowe (4)
  • 128 grup alarmowych dla jednej centrali
    • 10 grup pre-definiowanych, bez możliwości modyfikacji (numery od 1 do 10)
      • Przeznaczone dla stacji ZAZ i linii klucza
    • Grupy o numerach 11-29 : pre-definiowane, z możliwością modyfikacji
      • można przypisywać użytkownikom (po zmianie rodzaju na grupę użytkownika)
    • Grupy o numerach 30-128: brak zdefiniowanych
    • Zalecane tworzenie własnych grup, poczynając od numeru 30
grupy alarmowe 5
Grupy alarmowe (5)
  • Numer Nazwa Opcje menu użytkownika
  • 1 Brak dostępu Wszystkie ustawione na NIE
  • 2 Główna ZAZ lub drzwi Wszystkie ustawione na TAK
  • 3 Główny kod dostępu Wszystkie ustawione na TAK
  • 4 Główna ZAZ o 8 obszarach (1–8) Wszystkie ustawione na TAK
  • 5 Główna ZAZ o 8 obszarach (9–16) Wszystkie ustawione na TAK
  • 6 Użytkownik główny Wszystkie ustawione na TAK z wyjątkiem 19
  • 7 Menedżer Wszystkie ustawione na TAK z wyjątkiem 19
  • 8 Główny instalator Wszystkie ustawione na TAK z wyjątkiem 8–11, 14, 16–18
  • 9 Główny serwisant Wszystkie ustawione na TAK z wyjątkiem 8–11, 14, 16–18 i okna czasowego 25.
  • Zapasowa grupa alarmowa Wszystkie ustawione na NIE
grupy alarmowe 9
Grupy alarmowe (9)
  • Alternatywne grupy alarmowe
    • Gdy okno czasowe grupy alarmowej jest nieważne, sprawdzane są uprawnienia dla grupy alternatywnej
    • Zastosowanie: ograniczenie w sterowaniu niektórych obszarów do określonych okien czasowych
    • Możliwe 2 grupy alternatywne ‘w łańcuchu’
    • Przykład: grupa 35: Zmiana poranna
      • W godzinach 8-16 sterowanie obszarami 1-7 (obowiązują ustawienia grupy 35)
      • W godzinach 16-8 i weekendy: dostęp tylko do obszaru 1 (główne wejście)- obowiązują ustawienia grupy 36
grupy alarmowe 10
Grupy alarmowe (10)
  • Restrykcje dla grupy alarmowej
    • 8 definiowanych restrykcji
    • można je przypisać dowolnym grupom alarmowym (za wyjątkiem 1-10)
    • Funkcje restrykcji: ograniczenie w sterowaniu systemem alarmowym
    • Typy restrykcji:
      • Czasowe rozbrajanie obszarów
      • Zazbrajanie/resetowanie obszarów
      • Czasowe rozbrajanie i zazbrajanie/resetowanie
      • Restrykcje specjalne (7 i 8)
grupy alarmowe 11
Grupy alarmowe (11)
  • Restrykcje dla grupy alarmowej (2)
    • Przykład: grupa alarmowa numer 31 ze zdefiniowaną restrykcją numer 1
grupy alarmowe 12
Grupy alarmowe (12)
  • Restrykcje dla grupy alarmowej (3)
    • Pracownicy z grupy alarm. numer 31 mogą:
      • Rozbrajać/ zazbrajać obszary 1, 2, 3, 4
      • Rozbrajać na czas 30 minut obszary 5, 6
slide35

GRUPA ALARM. 31

Obszary:1, 2

Restr. grp/ alm:4

Okno czasowe:1

Altern. grp/ alm:32

GRUPA ALARM. 32

Obszary:1, 2

Restr. grp/ alm:4

Okno czasowe:2

Altern. grp/ alm:33

GRUPA ALARM. 33

Obszary:1

Restr. grp/ alm:4

Okno czasowe:0 (zawsze)

Altern. grp/ alm:1 (brak)

UŻYTK. 1

Użyj restr. standard.

RESTRYKCJA GRUPY ALARM. 4

1, Obszar czas.:

1, Obsz. A/R:2

2, Obszar czas.:2

2, Obsz. A/R:

3, Obszar czas.:1

3, Obsz. A/R:

Nieaktyw. okn. czas. 1

Użyj 1. restrykcji alternatywnej

Nieaktyw.okn.czas. 1 i 2

Użyj 2. restrykcji alternatywnej

  • Możliwe jest łączenie stosowania grup alternatywnych i restrykcji grup alarmowych
grupy alarmowe 13
Grupy alarmowe (13)
  • Restrykcje specjalne 7 i 8:
    • Restrykcja numer 7:Awaria
      • Działa jak restrykcja 1 dla grupy alarmowej, lecz w wypadku czasowego rozbrojenia będzie raportować Alarm awaryjny, gdy obszar zostanie ponownie zazbrojony.
      • Zastosowanie: alarm do SMA przy braku okresowej reakcji stażnika (np. co 30 minut)
    • Restrykcja numer 8: Licznik
      • Każde wpisanie kodu w celu rozbrojenia zwiększa stan licznika o 1. Każde wpisanie kodu w celu zazbrojenia zmniejsza stan licznika. System zazbroi się, gdy licznik osiągnie 0.
      • Zastosowanie: ostatnia wychodząca osoba zazbraja system, bez możliwości ‘zapomnienia’ o kimś w środku
grupy alarmowe 14
Grupy alarmowe (14)
  • Przykład praktyczny:
    • Zdefiniować grupę alarmową numer 33 z następującymi ustawieniami:
      • Obszary 1,2,3,4
      • Grupa alarmowa użytkownika
      • Sterowanie systemem alarmowym
      • Wyświetlanie listy obszarów
      • Resetowanie alarmów systemowych
      • Brak dostępu do menu centrali
    • Zdefiniować użytkownika numer 10:
      • Jan Kowalski
      • Kod PIN: 1234
      • Przypisać go do grupy alarmowej 33
      • Sprawdzić zazbrajanie i rozbrajanie obszarów na ZAZ1:
grupy przypisywane do u ytkownika
Grupy przypisywane do użytkownika

Użytkownik

Grupy alarmowe

Grupy drzwi

Grupy pięter

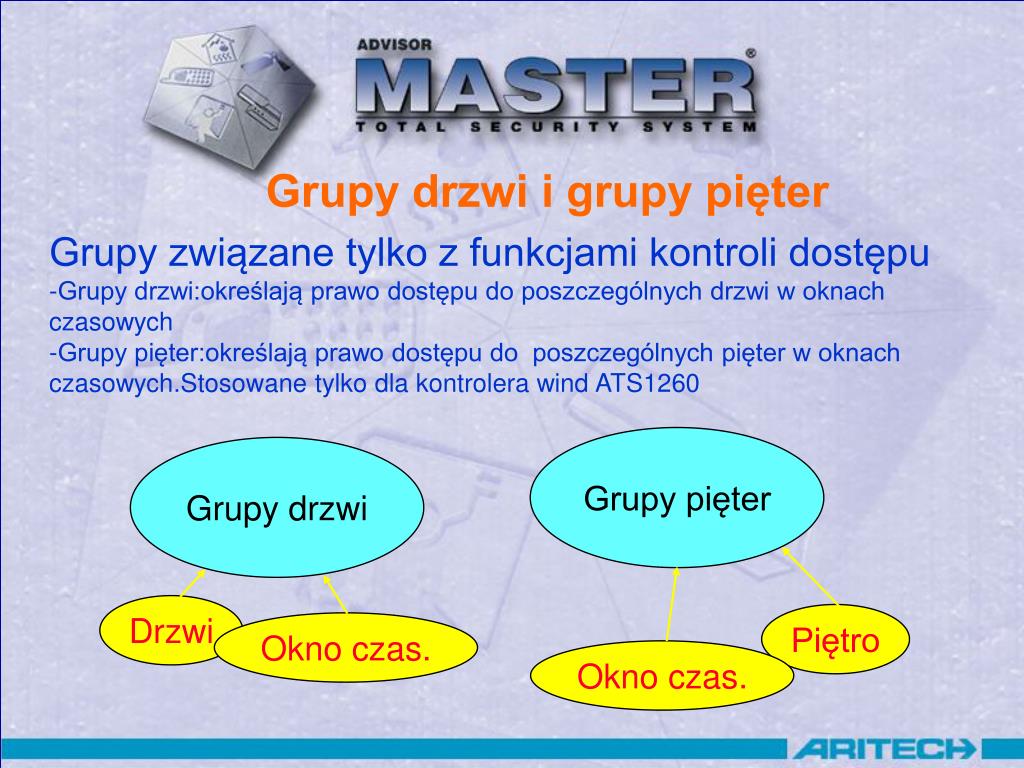

grupy drzwi i grupy pi ter

Grupy drzwi

Grupy pięter

Drzwi

Okno czas.

Piętro

Okno czas.

Grupy drzwi i grupy pięter

Grupy związane tylko z funkcjami kontroli dostępu

-Grupy drzwi:określają prawo dostępu do poszczególnych drzwi w oknach czasowych

-Grupy pięter:określają prawo dostępu do poszczególnych pięter w oknach czasowych.Stosowane tylko dla kontrolera wind ATS1260

grupy drzwi
Grupy drzwi

Pojęcie Drzwi:

-dla centrali alarmowej ATS4018: stacja ZAZ o adresie od 1 do 16 (drzwi numer 1 do 16). Może to być czytnik kart lub manipulator.

-dla kontrolera ATS1250 : numer drzwi (przejścia) od 17 do 64

u ytkownicy 1
Użytkownicy (1)
  • Numer użytkownika jest także numerem karty!
  • Bez rozszerzenia pamięci centrali: tylko numery od 1 do 50!
  • Niezbędne ustawienia dla systemu alarmowego:
    • Nazwa użytkownika i jego numer
    • Wpisanie kodu PIN (nie dotyczy obsługi przy pomocy kart)
    • Przypisanie do grupy alarmowej
  • Dodatkowe ustawienia dla systemu alarmowego:
    • Uzupełnienie kartoteki o dane personalne
    • Określenie czasu ważności kodu (karty)
    • Wpisanie komentarza
    • Fotografia użytkownika (wymaga zarejestrowania modułu Photo ID)
u ytkownicy 2
Użytkownicy (2)
  • Wykorzystanie inteligentnych kart ATS1470 i czytników ATS1190 wymaga stosowania programatora kart!
  • Niezbędne ustawienia dla kontroli dostępu
    • Przypisanie użytkownika do grupy drzwi
    • Wydanie / zaprogramowanie karty (nie dotyczy obsługi drzwi przez kody)
  • Dodatkowe ustawienia dla kontroli dostępu:
    • Zdefiniowanie typu użytkownika (tylko dla ATS1250!) np. Dwie Karty
    • Atrybuty (tylko dla ATS1250!) np. Uprzywilejowany, Wydłużony Czas
    • Obsługa funkcji kredytowych karty (dopisywanie kredytów na konta, odczyt ilości pozostałych kredytów, zmiana lokalizacji, itd..)
stacje zaz 1
Stacje ZAZ (1)

Niezbędne ustawienia dla stacji typu ZAZ:

-adres ZAZ (od 1 do 16)

-odpytywanie stacji ZAZ

-dla LCD: zaznaczenie odpowiedniej opcji

-przypisanie do grupy alarmowej sterowania

-przypisanie do grupy alarmowej menu

(Wskazówka: można korzystać z grup 1-10 , pre-definiowanych; należy uważać ze zmianą domyślnych ustawień ZAZ1, aby nie stracić kontroli nad systemem)

Dodatkowe ustawienia dla stacji ZAZ:

-określenie trybu pracy klawisza Enter

-czy karty mają (oprócz otwarcia drzwi) również rozbrajać i ew. zazbrajać

-praca buzzera w stacji na czas wejścia i wyjścia

-inne opcje

zaz 2
ZAZ (2)

Sugerowane ustawienia dla stacji ZAZ typu manipulator LCD (z klawiszem Enter do otwierania drzwi)

zaz 3
ZAZ (3)

Sugerowane ustawienia dla stacji ZAZ typu czytnik kart ATS1190 –karty zazbrajają i rozbrajają obszary przy każdym przejściu

flagi zdarze 1
Flagi zdarzeń (1)
  • Flaga zdarzeń: komórka pamięci centrali przechowująca stan logiczny (1 lub 0)
  • Flagi zdarzeń mają numery od 1 do 255
  • Flagi zdarzeń o numerach od 1 do 16 są pre-definiowane i używane przez centralę np. do sterowania syren. Nie powinno się ich modyfikować
  • Flagi zdarzeń są aktywowane przez:
    • Stan linii
    • Zdarzenia linii (np. zawieszenie linii)
    • Stan obszaru
    • Użycie karty / wpisanie kodu otwarcia drzwi
    • Zdarzenia systemowe (uszkodzenia zasilania, błąd komunikacji,itd.)
    • Równania makro
    • Zdarzenia kontrolerów ATS1250
flagi zdarze 2
Flagi zdarzeń (2)
  • Flagi zdarzeń mogą aktywować:
    • Wyjścia
    • Makra (jako dane wejściowe)
  • Główne zastosowania programowania flag zdarzeń:
    • Kontrola dostępu z wykorzystaniem stacji ZAZ1-ZAZ16
    • Wykorzystywanie równań logicznych (makr)
    • Obsługa wyjść (możliwa tylko przez flagi zdarzeń)
  • W typowym systemie alarmowym nie ma potrzeby programowania / modyfikacji flag zdarzeń
  • Modyfikując flagi zdarzeń można zmienić sposób pracy całego systemu
kontrola dost pu z wykorzystaniem stacji zaz1 zaz16
Kontrola dostępu z wykorzystaniem stacji ZAZ1 – ZAZ16
  • Sposób pracy:
    • Autoryzowane użycie karty lub kodu w urządzeniu ZAZ ustawia jego flagę zdarzeń otwarcia drzwi
    • Ta flaga steruje wyjściem lub równaniem makro
    • Czas otwarcia drzwi=czas aktywności flagi otwarcia drzwi (ustawiany w menu Zegary)
    • Do ustawienia flagi drzwi wymagana jest karta lub kod z ważnej grupy drzwi
    • Jako wyjście otwarcia drzwi można mapować dowolne wyjście od 3 do 255
    • Do otwarcia drzwi można też wykorzystać wyjście OUT w stacji ZAZ (typu OC, definiowane jako kontroler wyjść stacji ZAZ)
    • W stacji ZAZ można wykorzystać wejście IN do obsługi przycisku wejścia (czynne cały czas)
kontrola dost pu z wykorzystaniem stacji zaz1 zaz16 2
Kontrola dostępu z wykorzystaniem stacji ZAZ1 – ZAZ16 (2)

Ustawienia stacji ZAZ16: przypisanie jej flagi zdarzenia otwarcia drzwi numer 50 i numeru kontrolera wyjść: 2

kontrola dost pu z wykorzystaniem stacji zaz1 zaz16 3
Kontrola dostępu z wykorzystaniem stacji ZAZ1 – ZAZ16 (3)

Flaga zdarzenia 50 może teraz uruchomić wyjście np. numer 9

kontrola dost pu z wykorzystaniem stacji zaz1 zaz16 4
Kontrola dostępu z wykorzystaniem stacji ZAZ1 – ZAZ16 (4)

Wykorzystanie wyjść OUT w urządzeniach typu ZAZ:

Pojęcie kontrolera wyjść:

Jest to grupa 8 kolejnych wyjść centrali ATS np.

Kontroler Wyjść 1 obejmuje wyjścia od 1 do 8

Kontroler Wyjść 2 obejmuje wyjścia od 9 do 16

Kontroler Wyjść 3 obejmuje wyjścia od 17 do 24

Wyjście OUT w stacji ZAZ może być uruchomione współbieżnie z PIERWSZYM wyjściem grupy kontrolera wyjść

Przykład: Zdefiniowanie dla ZAZ16 kontrolera wyjść 2

Wyjście OUT w ZAZ16 będzie się uruchamiało wtedy, gdy zostanie uruchomione wyjście OUT9

kontrola dost pu z wykorzystaniem stacji zaz1 zaz16 5
Kontrola dostępu z wykorzystaniem stacji ZAZ1 – ZAZ16 (5)
  • Przykład praktyczny:
    • Zdefiniować grupę drzwi 1, obejmującą stacje ZAZ1 oraz ZAZ16 w oknie czasowym 0 (zawsze)
    • Przypisać użytkownikowi numer 10 (Janowi Kowalskiemu) grupę drzwi 1
    • Przypisać flagi zdarzeń:49 dla stacji ZAZ 1 oraz 50 dla stacji ZAZ16
    • Przypisać kontrolery wyjść: numer 3 dla ZAZ1 oraz 2 dla ZAZ16
    • Przypisać wyjścia do flag zdarzeń:
      • Flaga49=>wyjście 17
      • Flaga 50=>wyjście 9
    • Sprawdzić działanie sekwencji: Kod 1234+Enter oraz użycia karty (*)
  • (*) wymaga wcześniejszego zaprogramowania karty dla użytkownika numer 10
obszary
Obszary
  • Grupują wejścia w celu wspólnego zazbrajania/ rozbrajania
  • Mają osobne czasy wejścia/ wyjścia
  • Ustawiają wiele flag (syreny, zazbrojenia, alarmy, zawieszenia linii i inne)
  • Mają swoje opisy na wyświetlaczu LCD i w programie TITAN (z biblioteki słów!!)
  • Raportują do SMA
  • Mogą być sterowane liniami klucza
  • Mogą być grupowane (obszary wspólne)
linie dozorowe 1
Linie dozorowe (1)
  • Generują alarm w zależności od typu linii i stanu obszaru
    • Linje typu ‘..zazbrojona...’ generują alarm, gdy obszar jest zazbrojony
    • Linje typu ‘..rozbrojona...’ generują alarm, gdy obszar jest rozbrojony
    • W systemie są linie, spełniające różne funkcje w stanie zazbrojenia i rozbrojenia np.
      • Linia typu 15: Drzwi pożarowe
      • Generuje alarm lokalny, gdy obszar jest rozbrojony.Automatycznie aktywuje alarm dźwiękowy na stacjach zazbrajania przydzielonych do tych samych obszarów

Generuje alarm, gdy obszar jest zazbrojony

    • Prawie 60 typów linii
    • Linie związane z obsługa aparatów fotograficznych (‘kamer’) – nie stosowane w Polsce
    • Dla typowego systemu alarmowego stosuje się TYLKO następujące typu linii:
      • 2 Alarm zazbrojony
      • 3 Alarm wejścia/wyjścia
      • 4 Linia typu dostęp
      • 5 Linia 24-godz
linie dozorowe 2
Linie dozorowe (2)
  • Dokładny opis działania linii w instrukcji programowania centrali
    • Nietypowe linie – możliwe szerokie wykorzystanie nie tylko w systemie alarmowym
    • Umiejętne wykorzystanie zwiększa możliwości centrali:
      • Przykład:linia typ 33 Alarm 24-godz. i zawieszenie
      • Linia tego typu wymaga innego okablowania. Linia może mieć następujące stany:
      • - Zwarta Generuje alarm.
      • - Normalna Brak alarmu.
      • - Aktywna Zawieszona (brak alarmu).
      • - Otwarta Alarm sabotażowy.
      • Przykład: Zaprojektowana do centrów handlowych, w których dla każdego sklepu jest dostępna tylko jedna linia. Do zawieszania linii jest używany klucz.
linie dozorowe 3 biblioteka s w
Linie dozorowe (3) –biblioteka słów
  • Biblioteka słów –używana do opisania:
    • Linii dozorowych
    • Obszarów
    • Grup alarmowych
  • 520 słów pre-definiowanych (numery od 1 do 600, zgodnie z tabelą w Instrukcji Programowania Centrali)
  • 100 słów definiowanych przez użytkownika (numery od 900 do 999)
  • Linie dozorowe: opis jest kombinacją do 4 słów z biblioteki i 4 liczb (od 1 do 255). Dozwolona kombinacja to np. Piętro 1 Pokój 123 Czujka 2
  • Przy programowaniu z TITANA, nowe słowa są automatycznie dopisane do biblioteki centrali
  • Grupy alarmowe oraz obszary – opis tylko jednym słowem z biblioteki
linie dozorowe 6
Linie dozorowe (6)
  • Tworzenie obszarów wspólnych
  • Dwie metody:
    • Przypisanie linii dozorowej do kilku obszarów
      • Linia uzbraja się , gdy uzbroją się wszystkie obszary
      • Linia rozbraja się, gdy jest rozbrojony przynajmniej jeden obszar
      • Czas na wejście i wyjście – gdy zazbraja się jednocześnie kilka obszarów, obowiązuje najdłuższy czas
      • Gdy alarm- generuje we wszystkich przypisanych obszarach
      • Aby skasować alarm- użytkownik musi mieć uprawnienia dla poszczególnych obszarów
    • Łączenie obszarów
      • Obszar wspólny jest sterowany stanem obszarów składowych
      • Obszar wspólny tak stworzony może być osobno rozbrojony i zazbrojony
      • Może mieć swoje czasy wejścia i wyjścia oraz stację SMA
ad
