nallatech

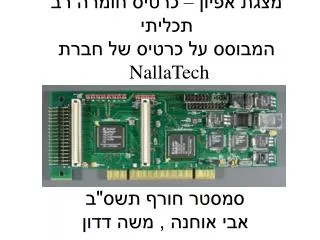

מצגת אפיון – כרטיס חומרה רב תכליתיהמבוסס על כרטיס של חברתNallaTech

סמסטר חורף תשס"ב

אבי אוחנה , משה דדון

slide2
תוכן עניינים
  • תיאור כללי של הפרוייקט
  • עזרים וחומר לימוד נדרש
  • סכמת בלוקים
  • פונקציונליות של כל בלוק
  • לוח זמנים עד מצגת אמצע סמסטר
slide3
תיאור כללי של הפרוייקט

הכנת תשתית המבוססת על כרטיס של חברת NallaTech לפרוייקטים

עתידיים במעבדה הספרתית.

לימוד אופן עבודת כרטיס רב תכליתי של חברת NallaTech,

הפעלת כל האפשרויות הגלומות בכרטיס, הרכבת כרטיסון על ה- Dyme

וכתיבת מדריך למשתמש.

המטרה הסופית היא לכתוב אל ה- FPGA שיושב על ה- Dyme , כאשר

הקבוצה השניה שעובדת במקביל אלינו תבצע קריאה ממנו.

slide4
חומר לימוד נדרש
  • למידת פרוטוקול ה- PCI והאתחולים הדרושים.
  • למידת הכרטיס של NallaTech מבחינה פונקציונלית (טעינת הרכיבים וכדומה) והשימוש ב-GUI.
  • למידת ה- Core PCI והתממשקות אליו מצד ה- User FPGA.
  • למידת ה- Dyme והתוכנה המפעילה אותו על מנת להתממשק ל-FPGA שעל ה- Dyme.
  • למידת שפת VHDL וכלי הפיתוח של שפה זו (Renior, Modelsim, Leonardo…) .
slide5
סכמת בלוקים

Dyme

Xilinx 400 Series

PC

GUI

User FPGA

Local BUS

PCI BUS

PCI Cntl

slide6
פונקציונליות של כל בלוק

GUI: מהווה את הממשק בין מחשב ה-PC לבין הכרטיס

(טעינה, כתיבה, קריאה וכדומה) .

PCI Cntl: FPGA המשמש כ- Bridge בין ה- PCI Bus

לבין ה- Local Bus.

User FPGA:פנוי לטעינת אפליקציה של המשתמש.

slide7
לוח זמנים עד למצגת אמצע

13.11 – 6.11: למידת הכרטיס של NallaTech מבחינה פונקציונלית

(טעינת הרכיבים וכדומה) והשימוש ב-GUI.

27.11 – 13.11: למידת ה- Core PCI והתממשקות אליו מצד

ה- User FPGA.

4.12 – 27.11: למידת ה- Dyme והתוכנה המפעילה אותו על מנת

להתממשק ל-FPGA שעל ה- Dyme.

18.12 – 4.12: כתיבה, סימולציה,סינתזה וטעינה של קוד VHDL

ל- User FPGA ובדיקה לאחר טעינה.
