Presentation Transcript


5318990

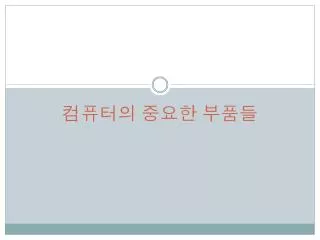

컴퓨터의 중요한 부품들


5318990

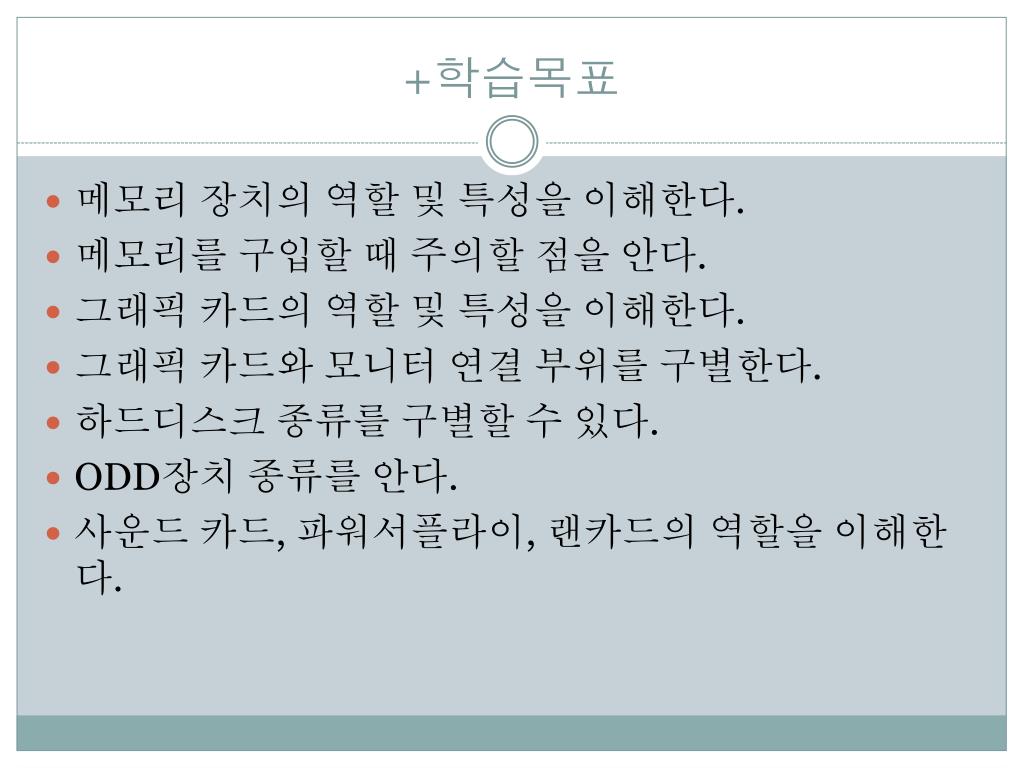

+학습목표

메모리 장치의 역할 및 특성을 이해한다.

메모리를 구입할 때 주의할 점을 안다.

그래픽 카드의 역할 및 특성을 이해한다.

그래픽 카드와 모니터 연결 부위를 구별한다.

하드디스크 종류를 구별할 수 있다.

ODD장치 종류를 안다.

사운드 카드, 파워서플라이, 랜카드의 역할을 이해한다.


5318990

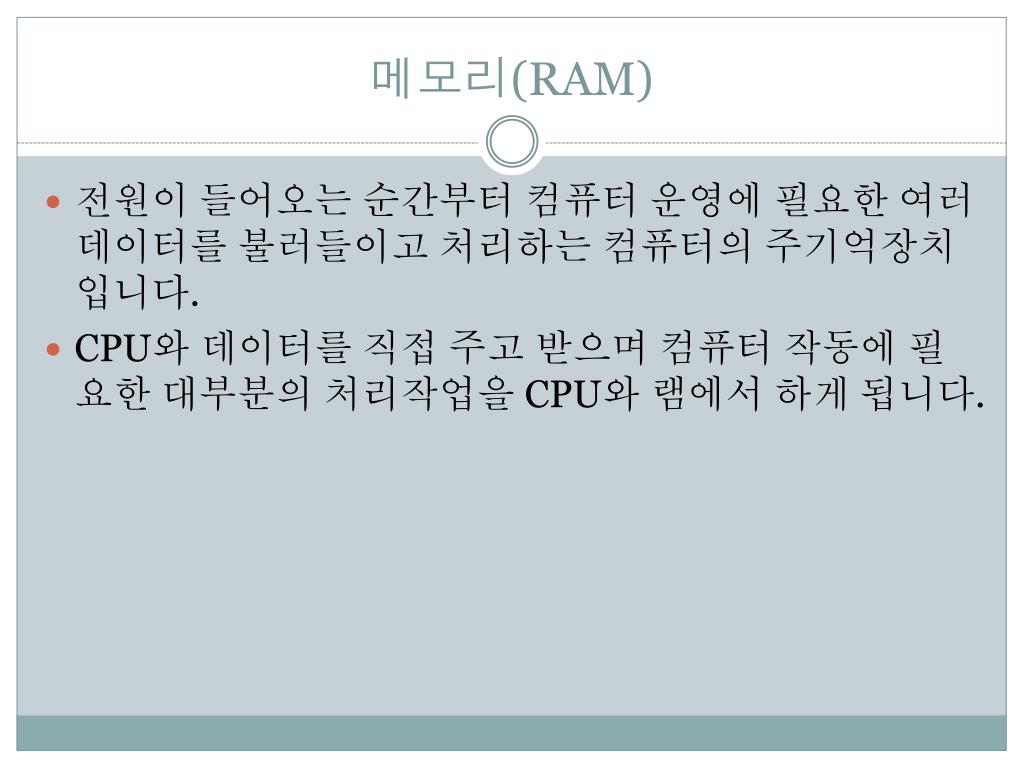

메모리(RAM)

  • 전원이 들어오는 순간부터 컴퓨터 운영에 필요한 여러 데이터를 불러들이고 처리하는 컴퓨터의 주기억장치입니다.

  • CPU와 데이터를 직접 주고 받으며 컴퓨터 작동에 필요한 대부분의 처리작업을 CPU와 램에서 하게 됩니다.


5318990

다양한 메모리

컴퓨터에서 사용하는 메모리 이렇게 많습니다.

  • 용량이 다르다

  • 모양의 크기(길이)가 다르다

  • 슬롯에 끼울 홈의 위치가 다르다


5318990

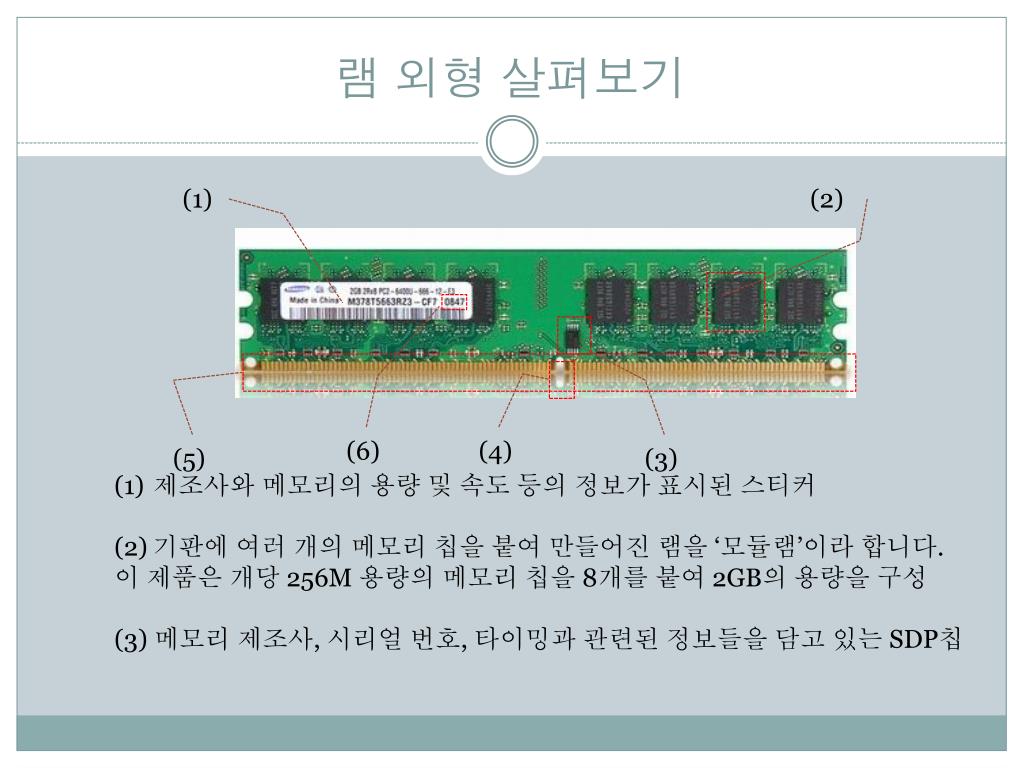

램 외형 살펴보기

(1)

(2)

(6)

(4)

(5)

(3)

  • 제조사와 메모리의 용량 및 속도 등의 정보가 표시된 스티커

  • 기판에 여러 개의 메모리 칩을 붙여 만들어진 램을 ‘모듈램’이라 합니다.

  • 이 제품은 개당 256M 용량의 메모리 칩을 8개를 붙여 2GB의 용량을 구성

  • (3) 메모리 제조사, 시리얼 번호, 타이밍과 관련된 정보들을 담고 있는 SDP칩


5318990

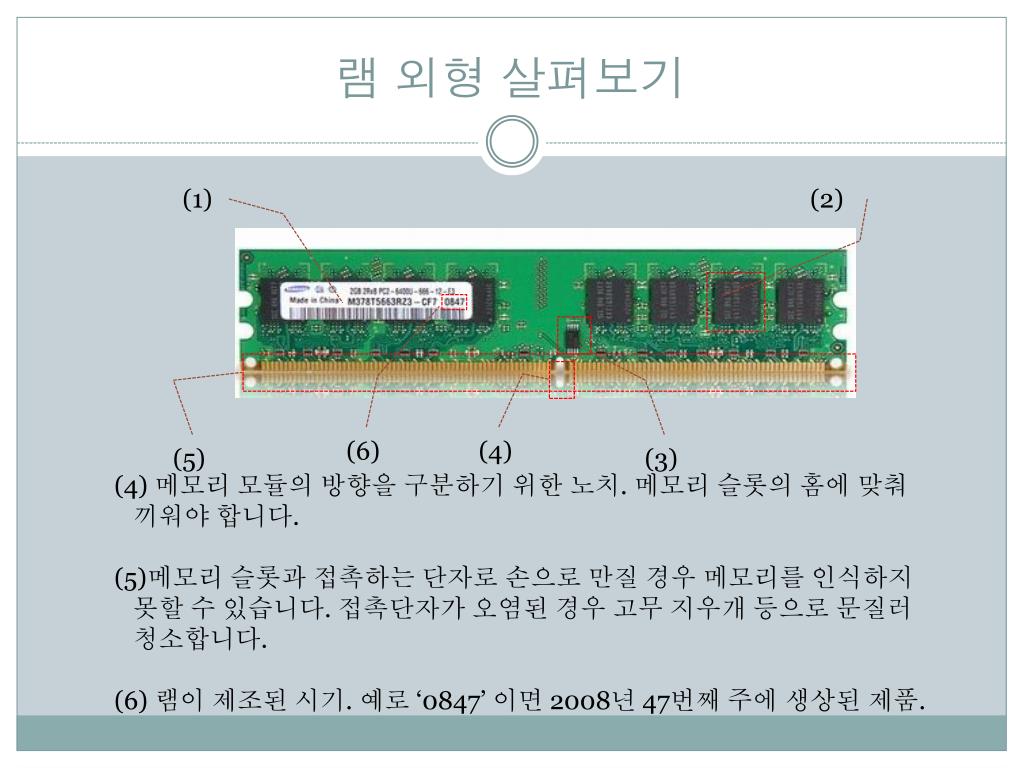

램 외형 살펴보기

(1)

(2)

(6)

(4)

(5)

(3)

(4) 메모리 모듈의 방향을 구분하기 위한 노치. 메모리 슬롯의 홈에 맞춰

끼워야 합니다.

(5)메모리 슬롯과 접촉하는 단자로 손으로 만질 경우 메모리를 인식하지

못할 수 있습니다. 접촉단자가 오염된 경우 고무 지우개 등으로 문질러

청소합니다.

(6) 램이 제조된 시기. 예로 ‘0847’ 이면 2008년 47번째 주에 생상된 제품.


5318990

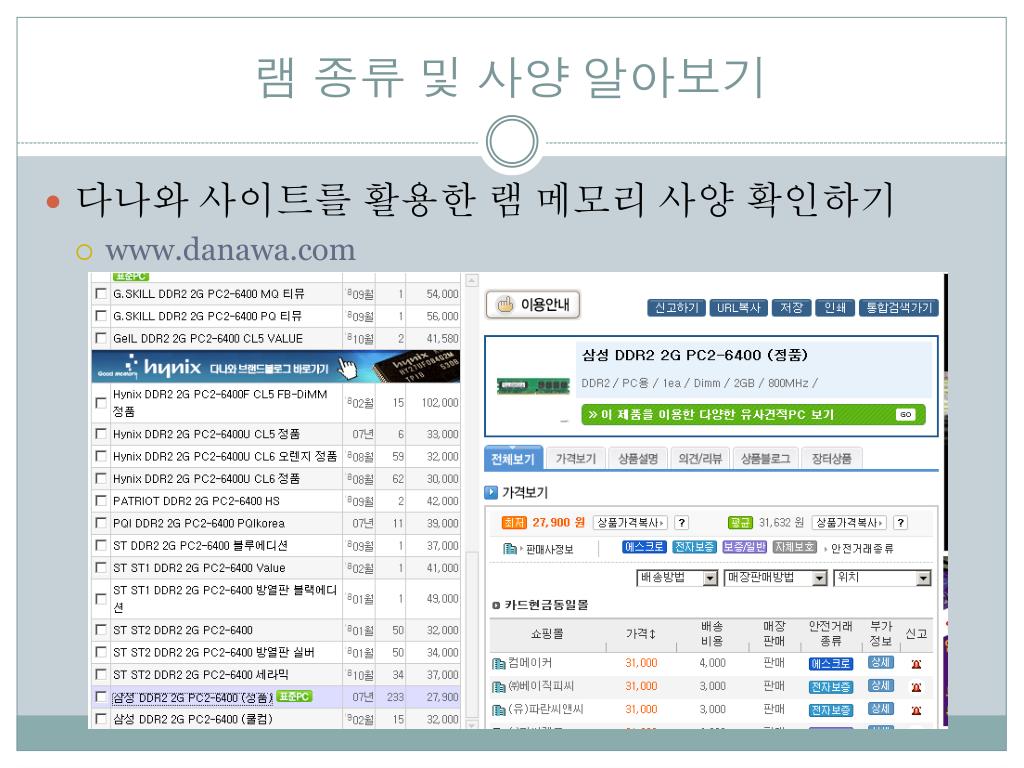

램 종류 및 사양 알아보기

  • 다나와 사이트를 활용한 램 메모리 사양 확인하기

    • www.danawa.com


5318990

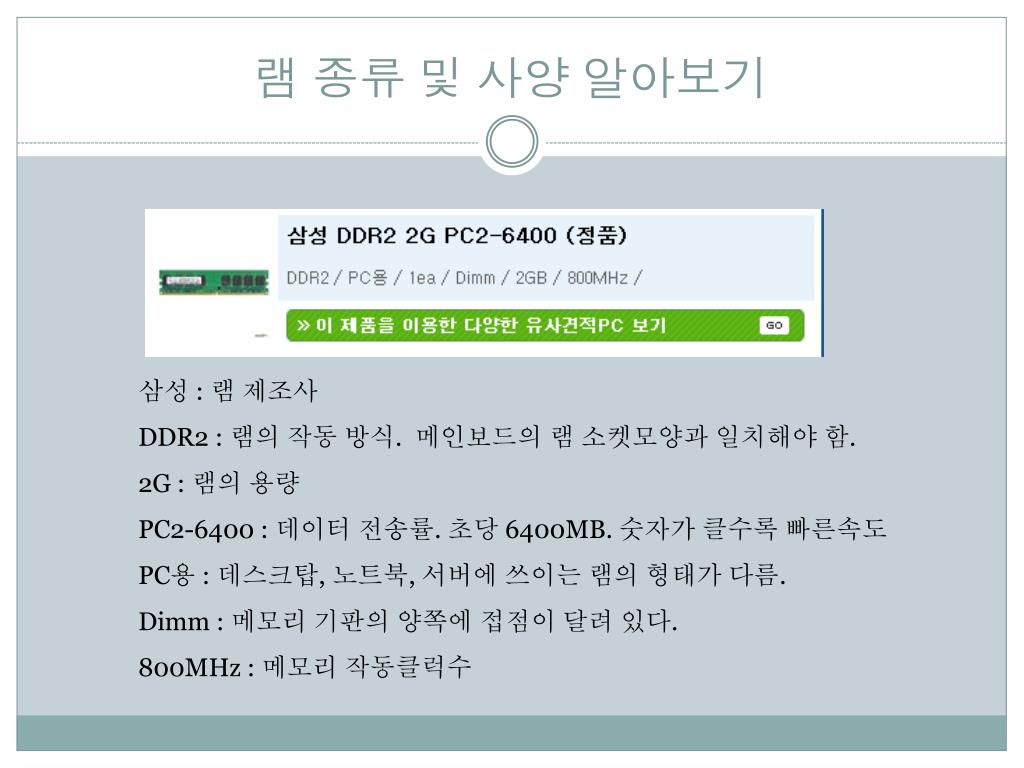

램 종류 및 사양 알아보기

삼성 : 램 제조사

DDR2 : 램의 작동 방식. 메인보드의 램 소켓모양과 일치해야 함.

2G : 램의 용량

PC2-6400 : 데이터 전송률. 초당 6400MB. 숫자가 클수록 빠른속도

PC용 : 데스크탑, 노트북, 서버에 쓰이는 램의 형태가 다름.

Dimm : 메모리 기판의 양쪽에 접점이 달려 있다.

800MHz : 메모리 작동클럭수


5318990

메모리 살 때 주의할 점

  • 메모리 슬롯의 모양을 확인한다.

같은 길이의 메모리도 슬롯

모양이 다르다


5318990

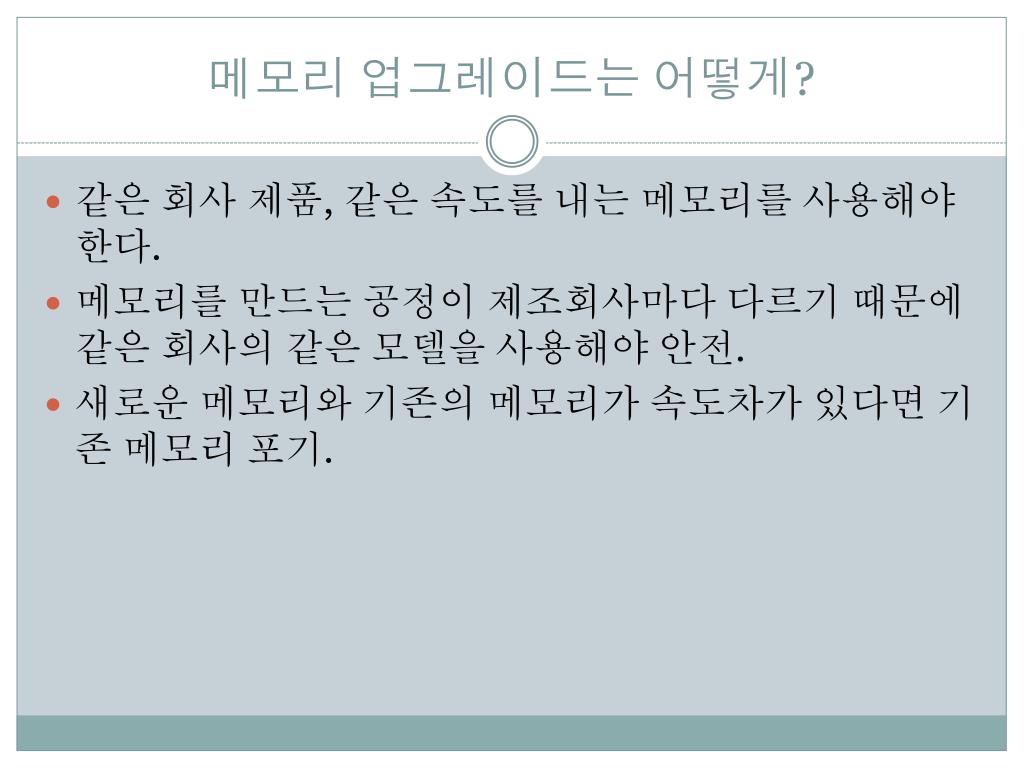

메모리 업그레이드는 어떻게?

  • 같은 회사 제품, 같은 속도를 내는 메모리를 사용해야 한다.

  • 메모리를 만드는 공정이 제조회사마다 다르기 때문에 같은 회사의 같은 모델을 사용해야 안전.

  • 새로운 메모리와 기존의 메모리가 속도차가 있다면 기존 메모리 포기.


5318990

가상메모리 부족 오류


5318990

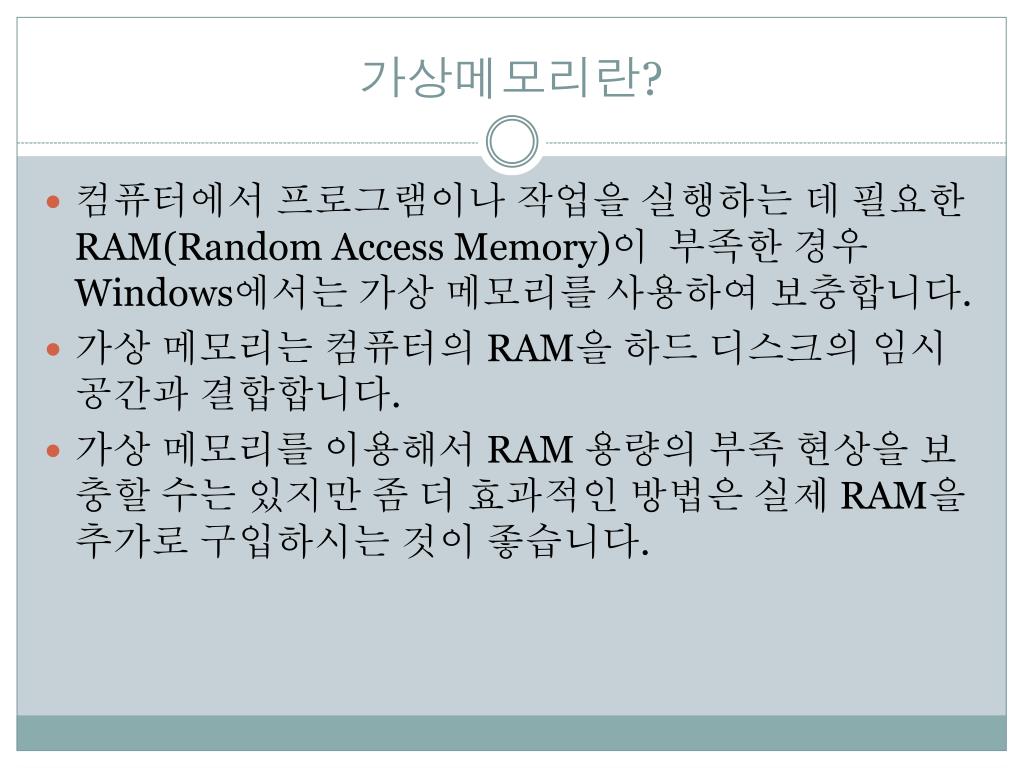

가상메모리란?

  • 컴퓨터에서 프로그램이나 작업을 실행하는 데 필요한 RAM(Random Access Memory)이 부족한 경우 Windows에서는 가상 메모리를 사용하여 보충합니다.

  • 가상 메모리는 컴퓨터의 RAM을 하드 디스크의 임시 공간과 결합합니다.

  • 가상 메모리를 이용해서 RAM 용량의 부족 현상을 보충할 수는 있지만 좀 더 효과적인 방법은 실제 RAM을 추가로 구입하시는 것이 좋습니다.


5318990

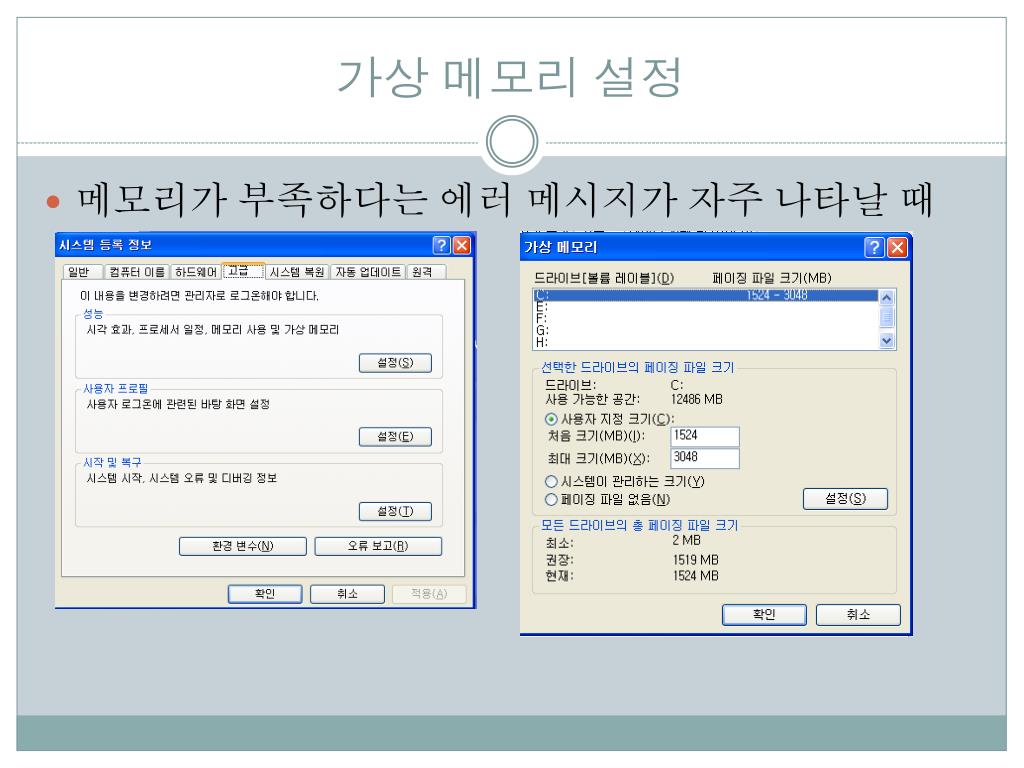

가상 메모리 설정

  • 메모리가 부족하다는 에러 메시지가 자주 나타날 때


5318990

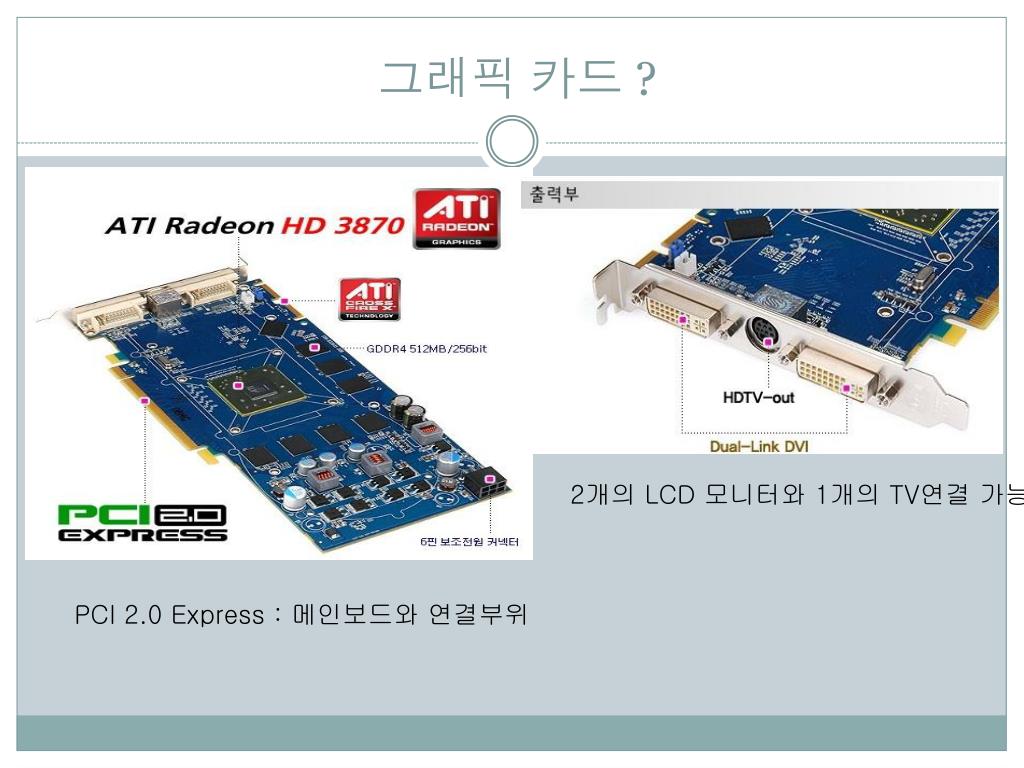

그래픽 카드 ?

2개의 LCD 모니터와 1개의 TV연결 가능

PCI 2.0 Express : 메인보드와 연결부위


5318990

그래픽 카드 출력 단자 (모니터 연결)

  • D-Sub단자는 아날로그 방식이라 DVI단자보다 화면 번짐 현상이 심하다.

    • 기존의 CRT모니터와 연결하려면 D-sub단자를 사용한다.

    • 대부분의 LCD모니터는 DVI단자와 D-sub단자 모두 제공되므로 DVI단자를 통해 모니터와 컴퓨터를 연결하도록 한다.

DVI단자

(디지털 인터페이스)

D-SUB단자

(아날로그 인터페이스)


5318990

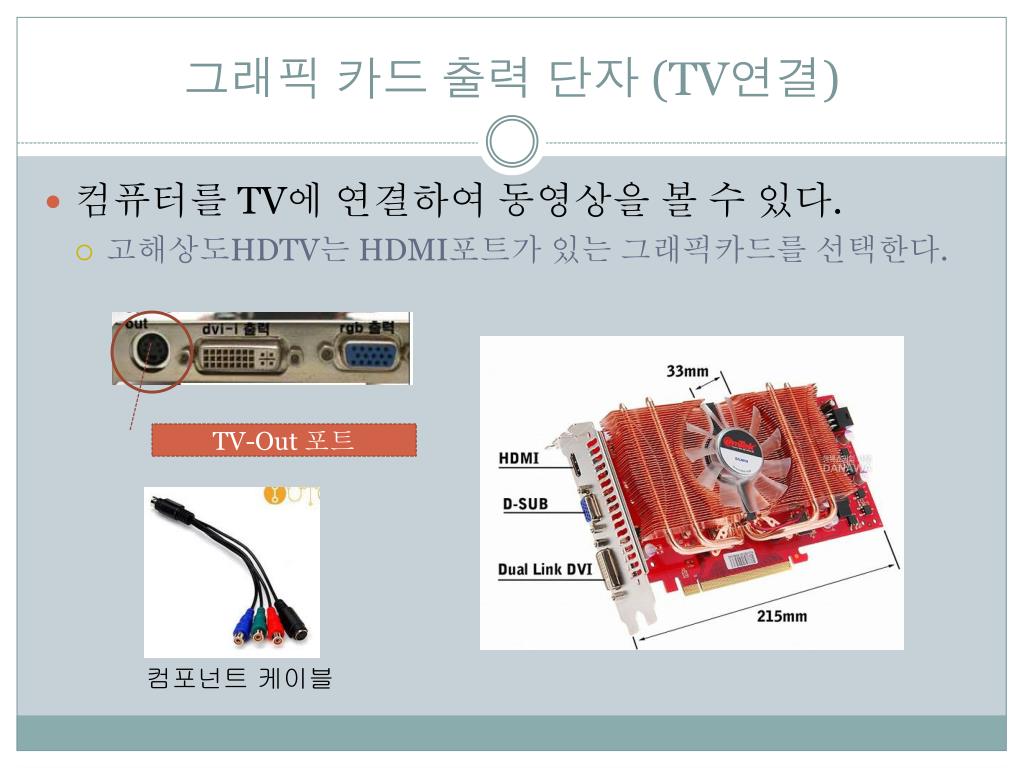

그래픽 카드 출력 단자 (TV연결)

  • 컴퓨터를 TV에 연결하여 동영상을 볼 수 있다.

    • 고해상도HDTV는 HDMI포트가 있는 그래픽카드를 선택한다.

TV-Out 포트

컴포넌트 케이블


5318990

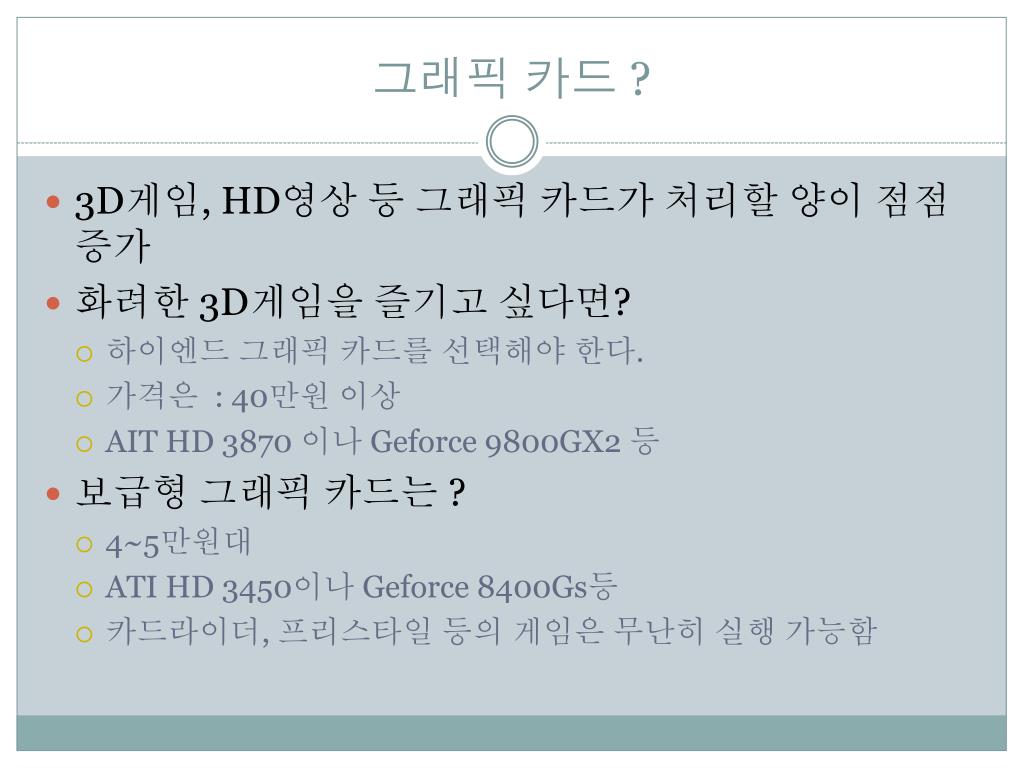

그래픽 카드 ?

  • 3D게임, HD영상 등 그래픽 카드가 처리할 양이 점점 증가

  • 화려한 3D게임을 즐기고 싶다면?

    • 하이엔드 그래픽 카드를 선택해야 한다.

    • 가격은 : 40만원 이상

    • AIT HD 3870 이나 Geforce 9800GX2 등

  • 보급형 그래픽 카드는 ?

    • 4~5만원대

    • ATI HD 3450이나 Geforce 8400Gs등

    • 카드라이더, 프리스타일 등의 게임은 무난히 실행 가능함


5318990

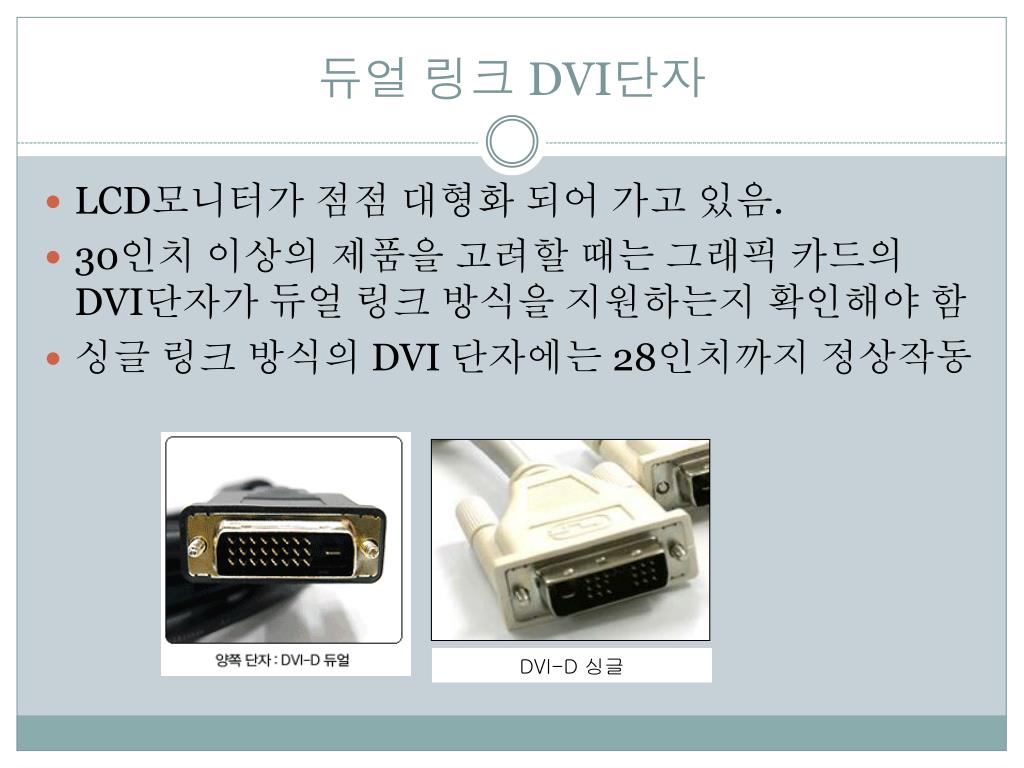

듀얼 링크 DVI단자

  • LCD모니터가 점점 대형화 되어 가고 있음.

  • 30인치 이상의 제품을 고려할 때는 그래픽 카드의 DVI단자가 듀얼 링크 방식을 지원하는지 확인해야 함

  • 싱글 링크 방식의 DVI 단자에는 28인치까지 정상작동

DVI-D 싱글


5318990

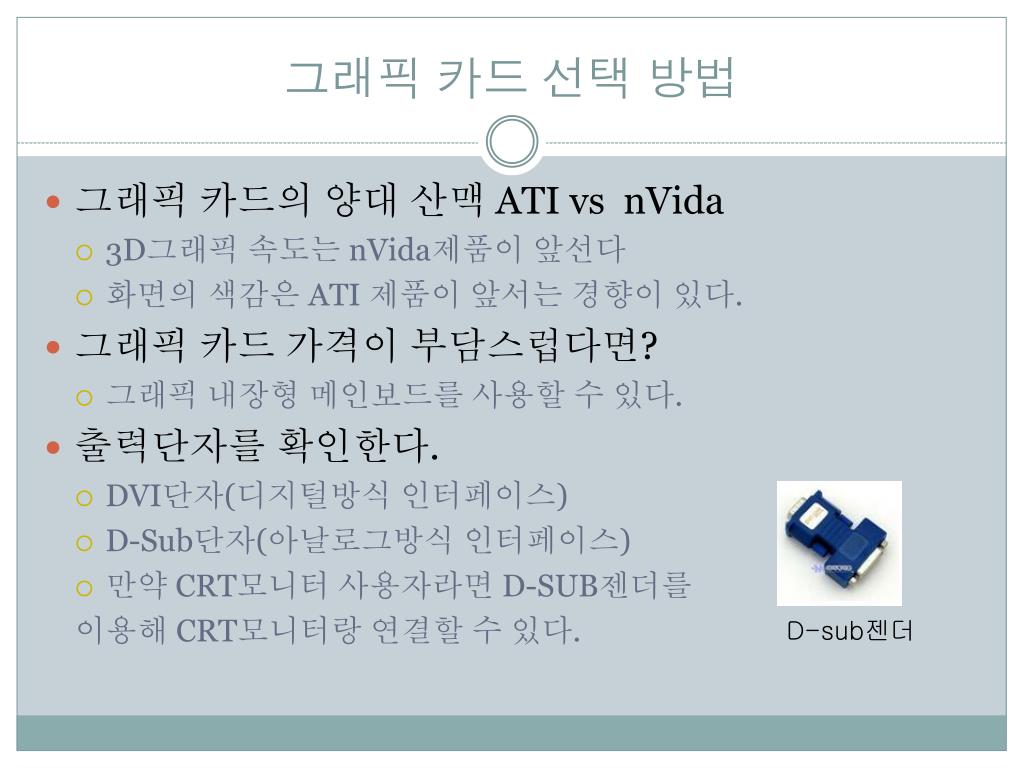

그래픽 카드 선택 방법

  • 그래픽 카드의 양대 산맥 ATI vs nVida

    • 3D그래픽 속도는 nVida제품이 앞선다

    • 화면의 색감은 ATI 제품이 앞서는 경향이 있다.

  • 그래픽 카드 가격이 부담스럽다면?

    • 그래픽 내장형 메인보드를 사용할 수 있다.

  • 출력단자를 확인한다.

    • DVI단자(디지털방식 인터페이스)

    • D-Sub단자(아날로그방식 인터페이스)

    • 만약 CRT모니터 사용자라면 D-SUB젠더를

      이용해 CRT모니터랑 연결할 수 있다.

D-sub젠더


5318990

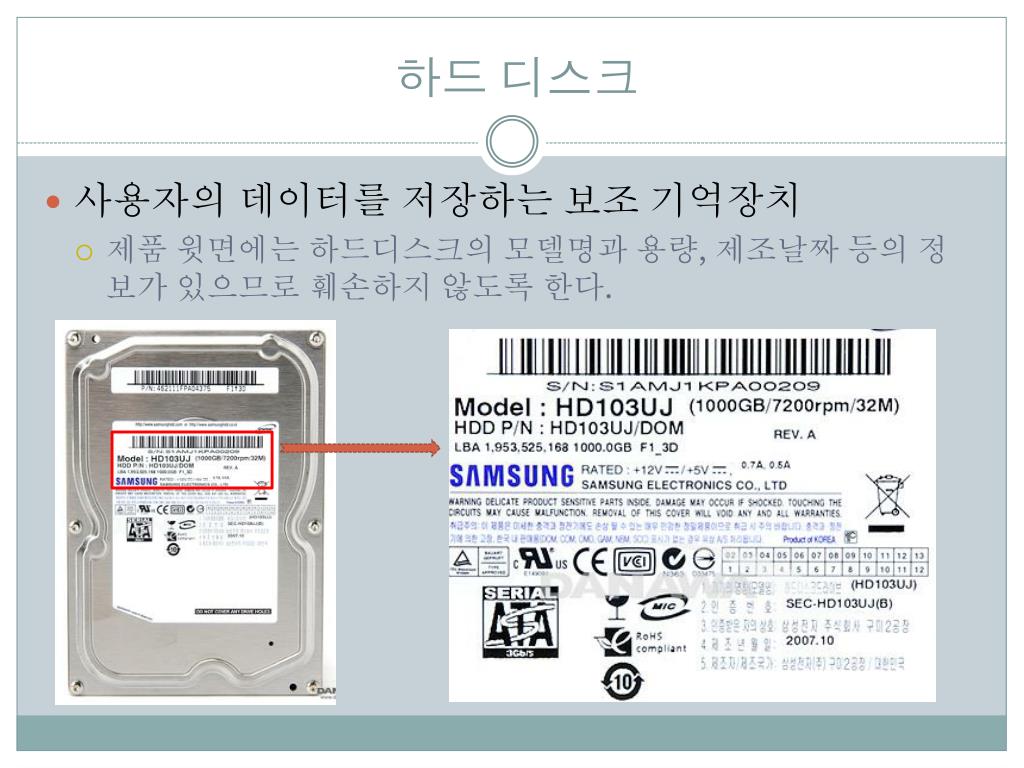

하드 디스크

  • 사용자의 데이터를 저장하는 보조 기억장치

    • 제품 윗면에는 하드디스크의 모델명과 용량, 제조날짜 등의 정보가 있으므로 훼손하지 않도록 한다.


5318990

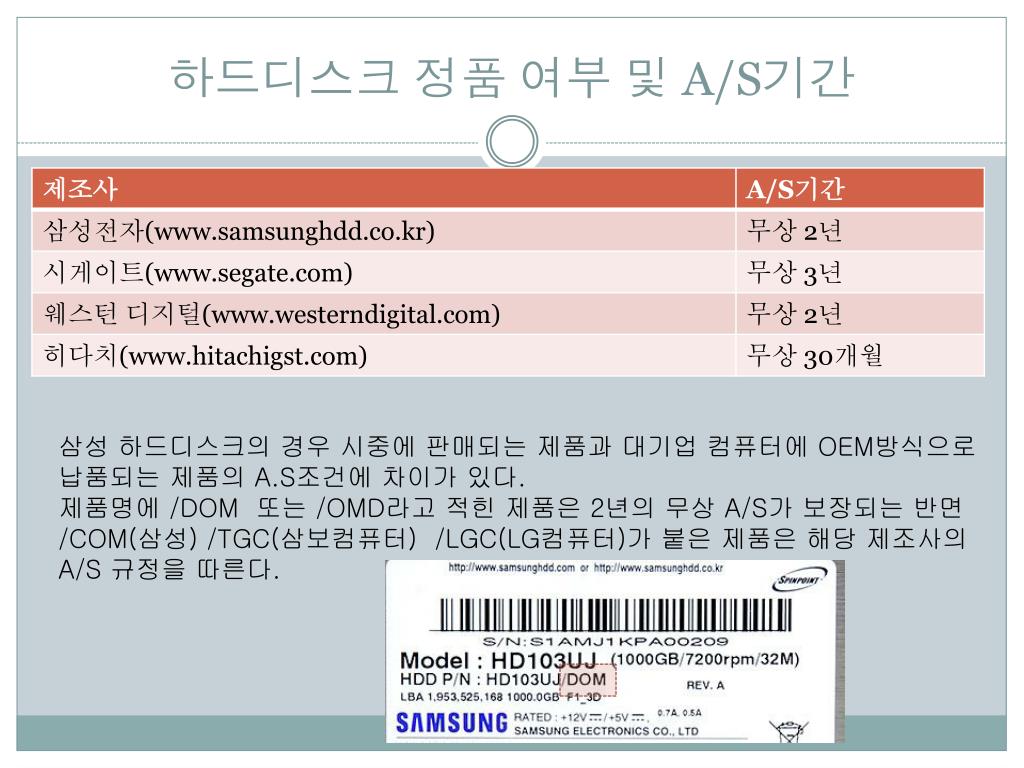

하드디스크 정품 여부 및 A/S기간

삼성 하드디스크의 경우 시중에 판매되는 제품과 대기업 컴퓨터에 OEM방식으로

납품되는 제품의 A.S조건에 차이가 있다.

제품명에 /DOM 또는 /OMD라고 적힌 제품은 2년의 무상 A/S가 보장되는 반면

/COM(삼성) /TGC(삼보컴퓨터) /LGC(LG컴퓨터)가 붙은 제품은 해당 제조사의

A/S 규정을 따른다.


5318990

하드디스크 데이터 커넥터

  • 하드디스크와 컴퓨터를 연결하는 커넥터

    • P-ATA(패러럴 ATA)

      • E-IDE방식이라고도 한다.

      • 기존 하드 디스크에서 사용되던 표준 인터페이스

      • 커넥터와 케이블의 부피가 크다.

    • S-ATA(시리얼 ATA)

      • 케이블의 부피가 줄면서 컴퓨터 내부를 깔끔하게 정리할 수 있게 되었다.

  • 하나의 컴퓨터에 E-IDE방식 하드 디스크와 S-ATA방식 하드디스크는 같이 사용할 수 있다.


E ide s ata

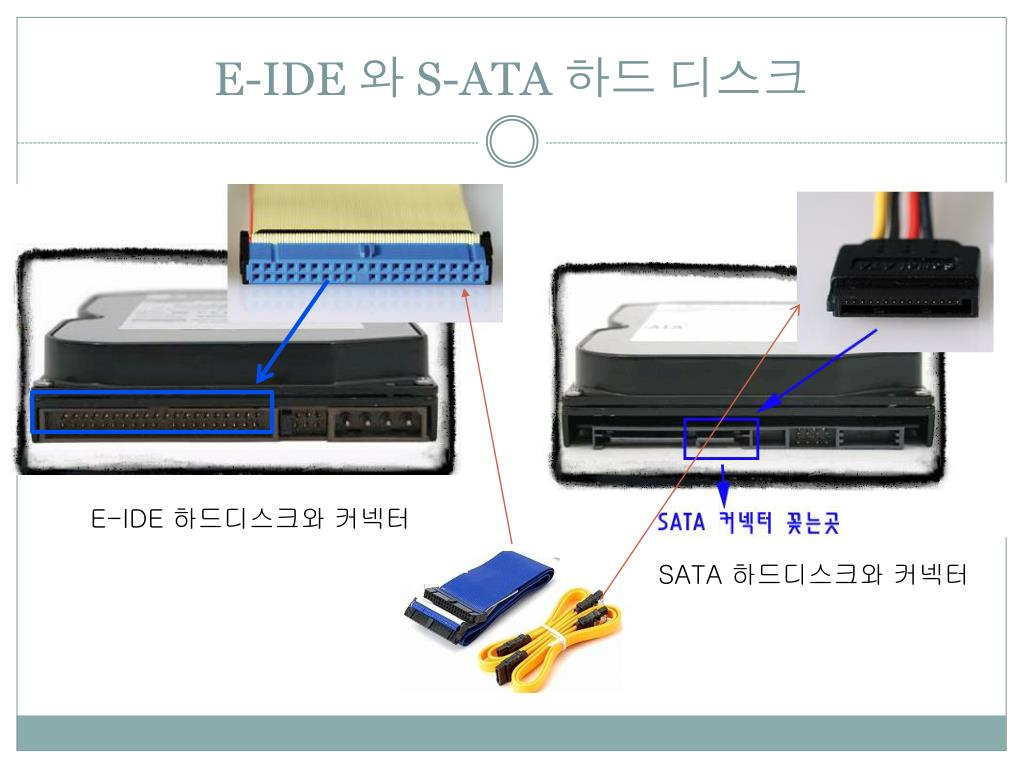

E-IDE 와 S-ATA 하드 디스크

E-IDE 하드디스크와 커넥터

SATA 하드디스크와 커넥터


5318990

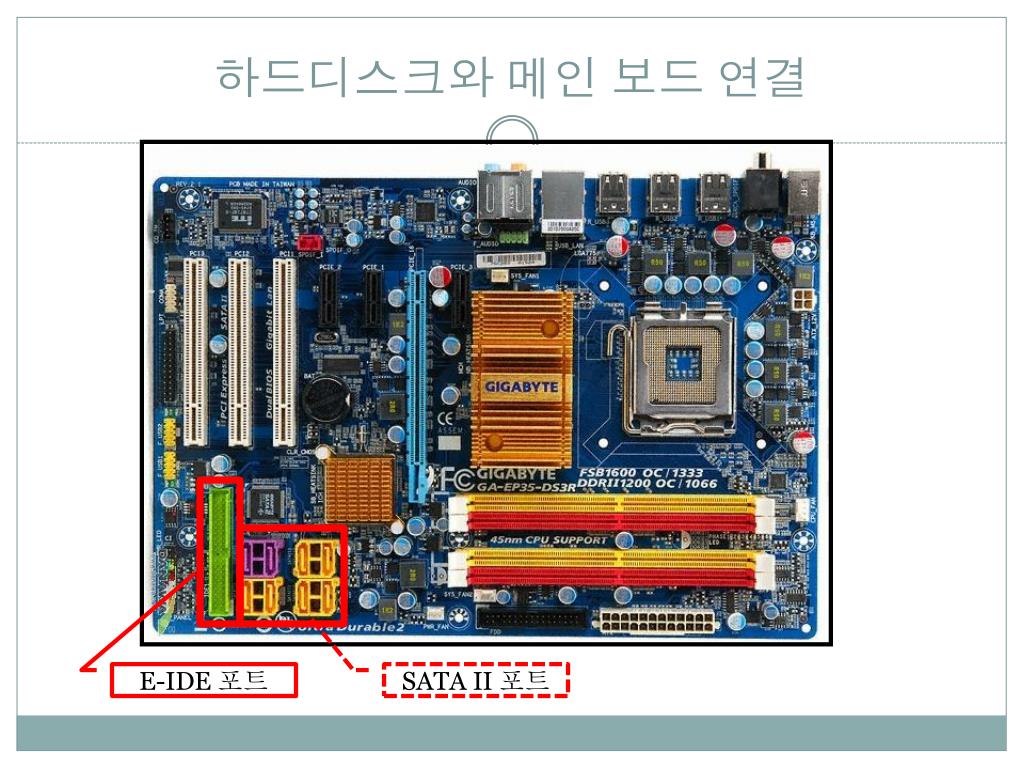

하드디스크와 메인 보드 연결

E-IDE 포트

SATA II 포트


5318990

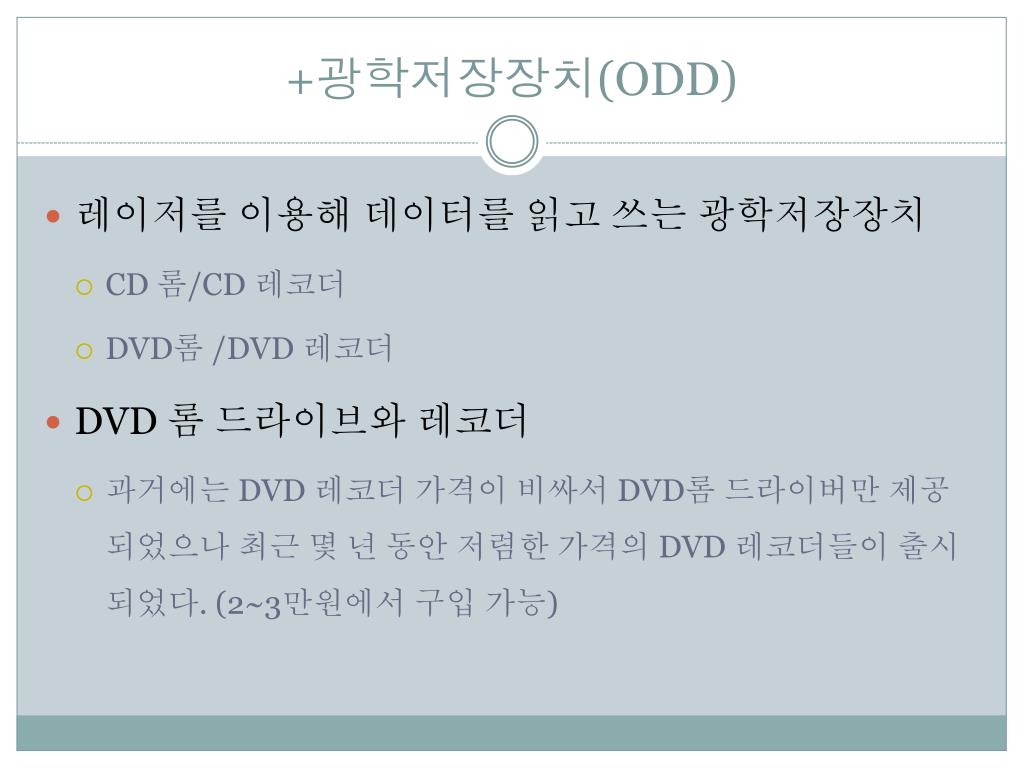

+광학저장장치(ODD)

  • 레이저를 이용해 데이터를 읽고 쓰는 광학저장장치

    • CD 롬/CD 레코더

    • DVD롬 /DVD 레코더

  • DVD 롬 드라이브와 레코더

    • 과거에는 DVD 레코더 가격이 비싸서 DVD롬 드라이버만 제공 되었으나 최근 몇 년 동안 저렴한 가격의 DVD 레코더들이 출시되었다. (2~3만원에서 구입 가능)


5318990

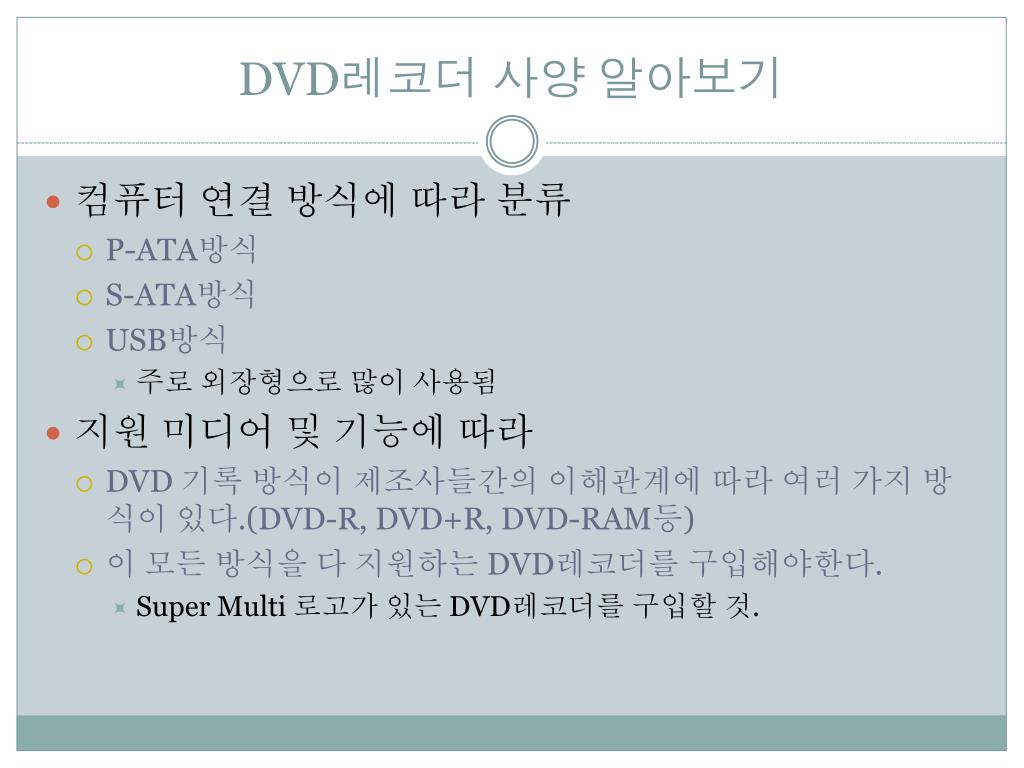

DVD레코더 사양 알아보기

  • 컴퓨터 연결 방식에 따라 분류

    • P-ATA방식

    • S-ATA방식

    • USB방식

      • 주로 외장형으로 많이 사용됨

  • 지원 미디어 및 기능에 따라

    • DVD 기록 방식이 제조사들간의 이해관계에 따라 여러 가지 방식이 있다.(DVD-R, DVD+R, DVD-RAM등)

    • 이 모든 방식을 다 지원하는 DVD레코더를 구입해야한다.

      • Super Multi 로고가 있는 DVD레코더를 구입할 것.


Light scribe dvd

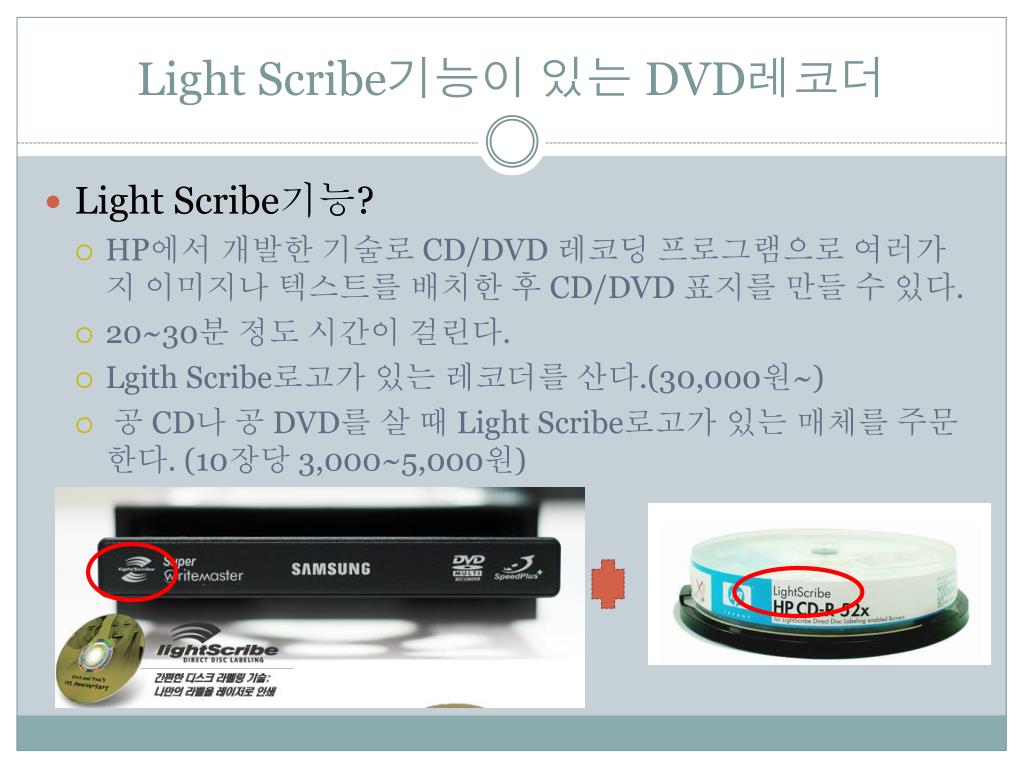

Light Scribe기능이 있는 DVD레코더

  • Light Scribe기능?

    • HP에서 개발한 기술로 CD/DVD 레코딩 프로그램으로 여러가지 이미지나 텍스트를 배치한 후 CD/DVD 표지를 만들 수 있다.

    • 20~30분 정도 시간이 걸린다.

    • Lgith Scribe로고가 있는 레코더를 산다.(30,000원~)

    • 공 CD나 공 DVD를 살 때 Light Scribe로고가 있는 매체를 주문한다. (10장당 3,000~5,000원)


5318990

+사운드 카드

  • 사운드 카드

    • 메인보드에 내장되어 있음

    • 소리 출력을 담당

    • 게임에서 좀더 실감나는 소리를 즐기고 싶다면 사운드 블래스터 X-Fi시리즈를 별도로 구매하는 것이 좋음

내장형 사운드카드

사운드 블래스터 X-Fi


5318990

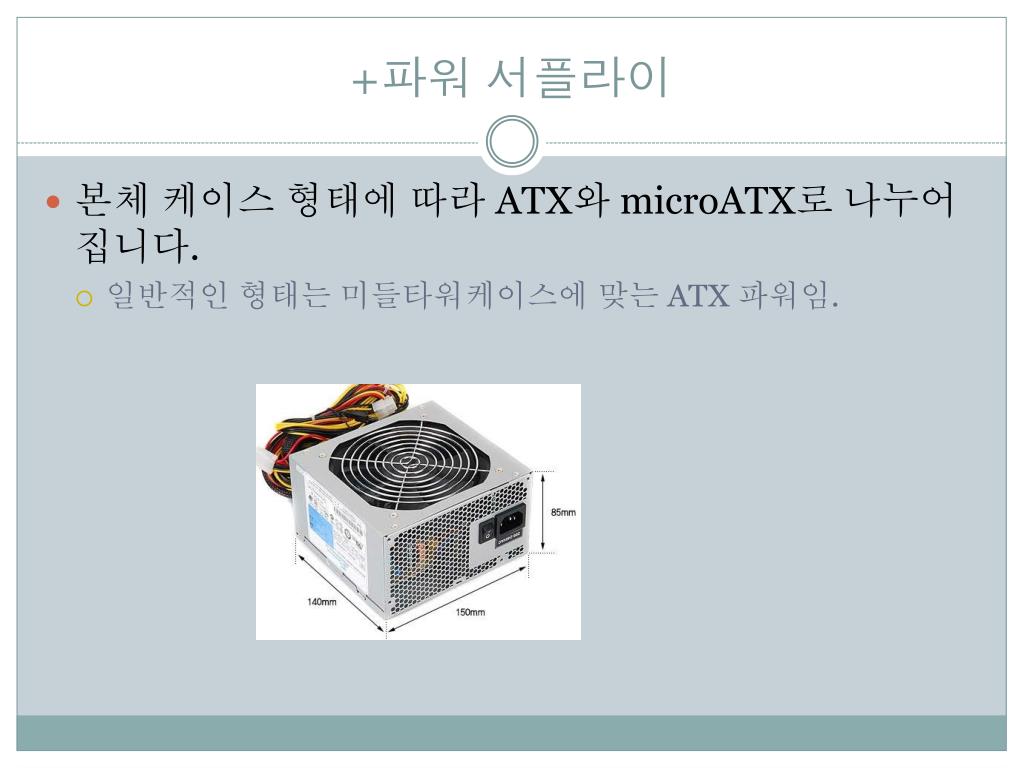

+파워 서플라이

  • 본체 케이스 형태에 따라 ATX와 microATX로 나누어집니다.

    • 일반적인 형태는 미들타워케이스에 맞는 ATX 파워임.


5318990

+유무선 랜카드

  • PCI방식

    • 컴퓨터 메인보드의 PCI슬롯에 장착하는 제품

  • USB방식

    • USB포트에 꽂아 이용

    • 휴대가 간편
