6

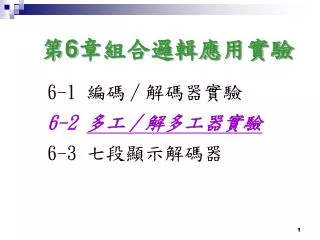

第6章組合邏輯應用實驗

6-1 編碼∕解碼器實驗

6-2 多工∕解多工器實驗

6-3 七段顯示解碼器


6

6-2 多工∕解多工器實驗

一、多工器(MUltipleXer,簡記MUX)或稱資料選擇器(data selector)。

二、解多工器(DEMUltipleXer,簡記DEMUX),又稱為資料分配器(data distributor)。


6

多工器之概念圖

解多工器之概念圖

多對 1 關係

1 對多關係


6

一、多工器

1、多工器是將多組輸入信號中,選擇一組從輸出端發送出去的電路,是一種多選一的電路,因此又稱資料選擇器

2、多工器如具有 n 條選擇線,則有2n條輸入線與 1 條輸出線,輸入與輸出關係為 2n:1


6

多工器之概念圖

解多工器之概念圖

多對 1 關係

1 對多關係


6

二、解多工器

1、解多工器是將一組輸入信號,從多組輸出端當中選擇一組發送出去的電路,是一種一選多的電路

2、解多工器如具有 n 條選擇線,則有 1 條輸入線與 2n條輸出線,兩者關係為1:2n


6

多工器之概念圖

解多工器之概念圖

多對 1 關係

1 對多關係


6

2線對1線 多工器


6

常用的IC多工器:

2對1多工器:74157、74158、4019B等。

4對1多工器:74153、4539B等。

8對1多工器:74151、4512B等。

16對1多工器:74150、5023B等。


74ls153

74LS153多工器

節目錄


6

1線對2線解多工器


6

常用的解碼器/解多工器:

2對4線解碼器(1對4解多工器):74139、74155。

3對8線解碼器(1對8解多工器):74138。

4對16線解碼器(1對16解多工器):74154。


74ls155

74LS155解多工器


6

CMOS 傳輸閘之特性


6

常用之“多工器/解多工器” 之COMS IC如下:

2通道:4053(3組)、4551(4組)

4通道:4052(2組)。

8通道:4051、4097(2組)。

16通道:4067。


Cd4051

CD4051 多工器/解多工器

八通道元件

節目錄


Cd40511

CD4051 以多工器方式運用


Cd40512

CD4051 以解多工器方式運用


Cd40513

CD4051 綜合運用


Cd4052

CD4053

CD4052

具有兩組四通道之多工器/解多工器

具有三組獨控二通道之多工器/解多工器
