DPO CIRCUNFERENCIA

DPO CIRCUNFERENCIA. DATOS Plano - Centro - Punto. El LG de los puntos coplanares que equidistan de otro punto es una cir-cunferencia. El LG de los puntos del plano ABC que equidistan de C lo mismo que el punto B es una circun-ferencia con centro en C y radio CB.

manjit
Download Presentation

DPO CIRCUNFERENCIA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. DPO CIRCUNFERENCIA DATOS Plano - Centro - Punto

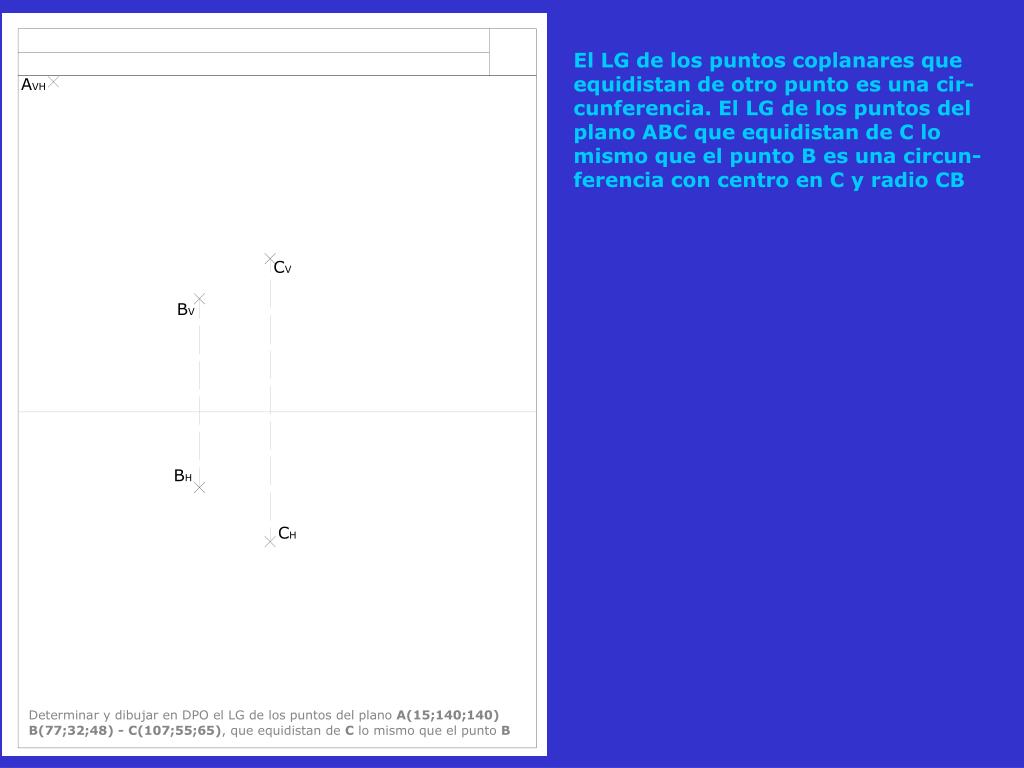

  2. El LG de los puntos coplanares que equidistan de otro punto es una cir-cunferencia. El LG de los puntos del plano ABC que equidistan de C lo mismo que el punto B es una circun-ferencia con centro en C y radio CB

  3. Las proyecciones de una circunferen-cia son elipses cuyos ejes mayores están sobre una recta horizontal (PH) y una frontal (PV). Se requerirá, en consecuencia, conocer la dirección de la RH y RF del plano para conocer la dirección de los ejes mayores de las elipses en ambas proyecciones

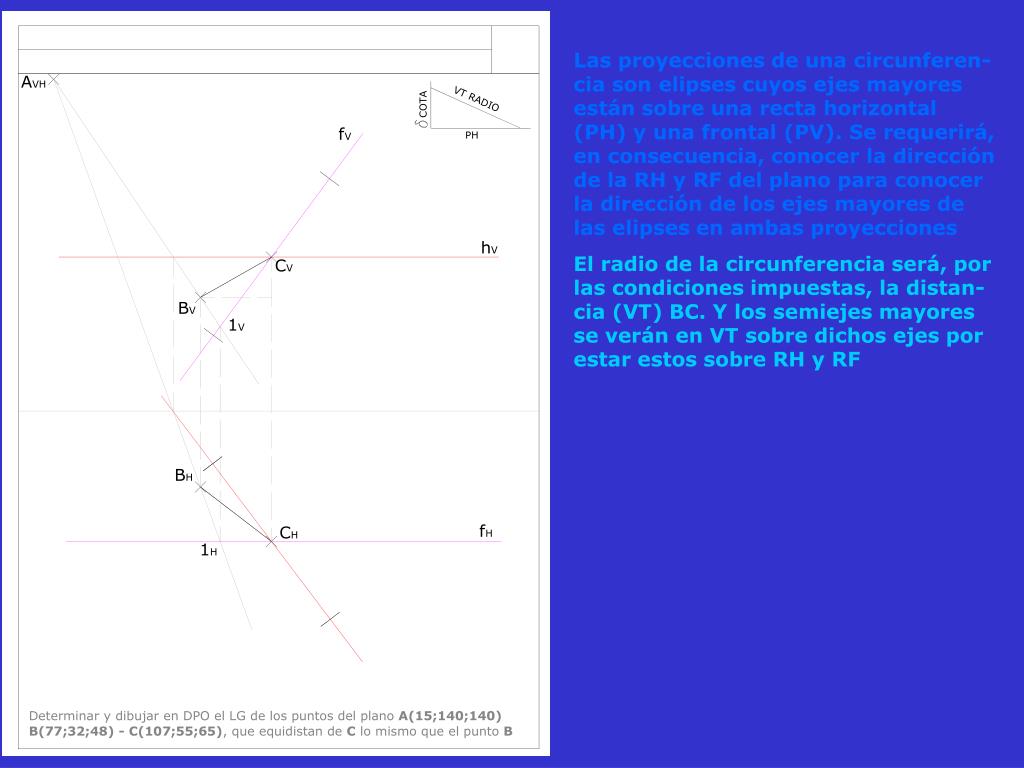

  4. Las proyecciones de una circunferen-cia son elipses cuyos ejes mayores están sobre una recta horizontal (PH) y una frontal (PV). Se requerirá, en consecuencia, conocer la dirección de la RH y RF del plano para conocer la dirección de los ejes mayores de las elipses en ambas proyecciones El radio de la circunferencia será, por las condiciones impuestas, la distan-cia (VT) BC. Y los semiejes mayores se verán en VT sobre dichos ejes por estar estos sobre RH y RF

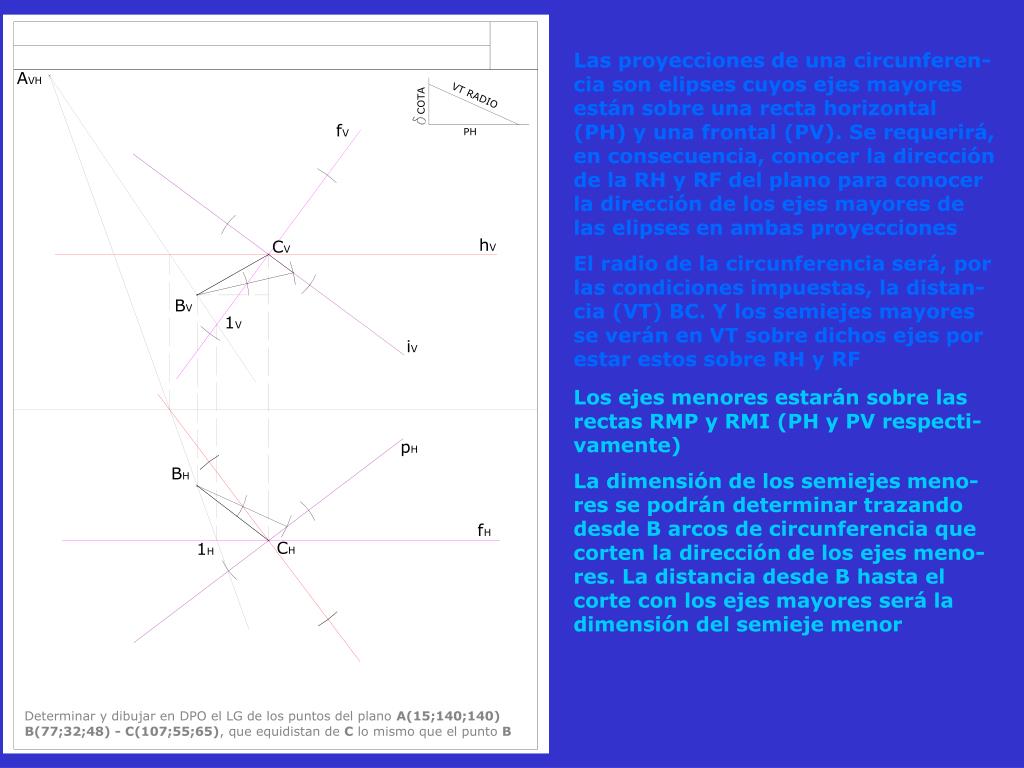

  5. Las proyecciones de una circunferen-cia son elipses cuyos ejes mayores están sobre una recta horizontal (PH) y una frontal (PV). Se requerirá, en consecuencia, conocer la dirección de la RH y RF del plano para conocer la dirección de los ejes mayores de las elipses en ambas proyecciones El radio de la circunferencia será, por las condiciones impuestas, la distan-cia (VT) BC. Y los semiejes mayores se verán en VT sobre dichos ejes por estar estos sobre RH y RF Los ejes menores estarán sobre las rectas RMP y RMI (PH y PV respecti-vamente) La dimensión de los semiejes meno-res se podrán determinar trazando desde B arcos de circunferencia que corten la dirección de los ejes meno-res. La distancia desde B hasta el corte con los ejes mayores será la dimensión del semieje menor

  6. Las proyecciones de una circunferen-cia son elipses cuyos ejes mayores están sobre una recta horizontal (PH) y una frontal (PV). Se requerirá, en consecuencia, conocer la dirección de la RH y RF del plano para conocer la dirección de los ejes mayores de las elipses en ambas proyecciones El radio de la circunferencia será, por las condiciones impuestas, la distan-cia (VT) BC. Y los semiejes mayores se verán en VT sobre dichos ejes por estar estos sobre RH y RF Los ejes menores estarán sobre las rectas RMP y RMI (PH y PV respecti-vamente) La dimensión de los semiejes meno-res se podrán determinar trazando desde B arcos de circunferencia que corten la dirección de los ejes meno-res. La distancia desde B hasta el corte con los ejes mayores será la dimensión del semieje menor Determinados los ejes de cada pro-yección, se podrán trazar las elipses correspondientes a cada una, lo que resuelve el problema planteado
