الآن نستكمل الحديث عن مكونات نظام الجهد المنخفض للمباني :

نبدأ حديثتا عن القاطع circuit breaker:

الفرق بين المفتاح و القاطع هو أن القاطع مثل المفتاح في حالة التشغيل الطبيعية ( أي يفصل و يشغل الدائرة يدويا) ...و لكنه يفصل الدائرة أوتوماتيكيا في حالة الخطأ.

و نبدأ بالحديث عن


أنواع القواطع المستخدمة في النظام :

1-قاطع الدائرة المصغر.

2- قاطع الدائرة المقولب.

3- قاطع التسريب الأرضي.

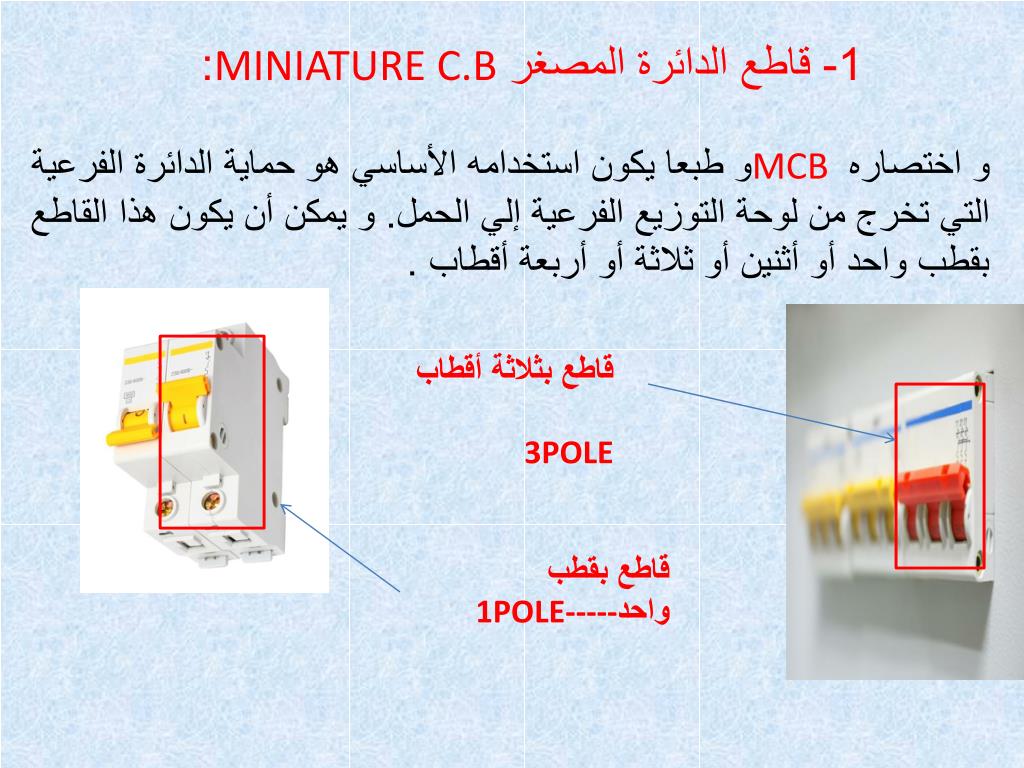

1- قاطع الدائرة المصغر النظام :MINIATURE C.B:

و اختصاره MCB و طبعا يكون استخدامه الأساسي هو حماية الدائرة الفرعية التي تخرج من لوحة التوزيع الفرعية إلي الحمل. و يمكن أن يكون هذا القاطع بقطب واحد أو أثنين أو ثلاثة أو أربعة أقطاب .

قاطع بثلاثة أقطاب

3POLE

قاطع بقطب واحد1POLE-----

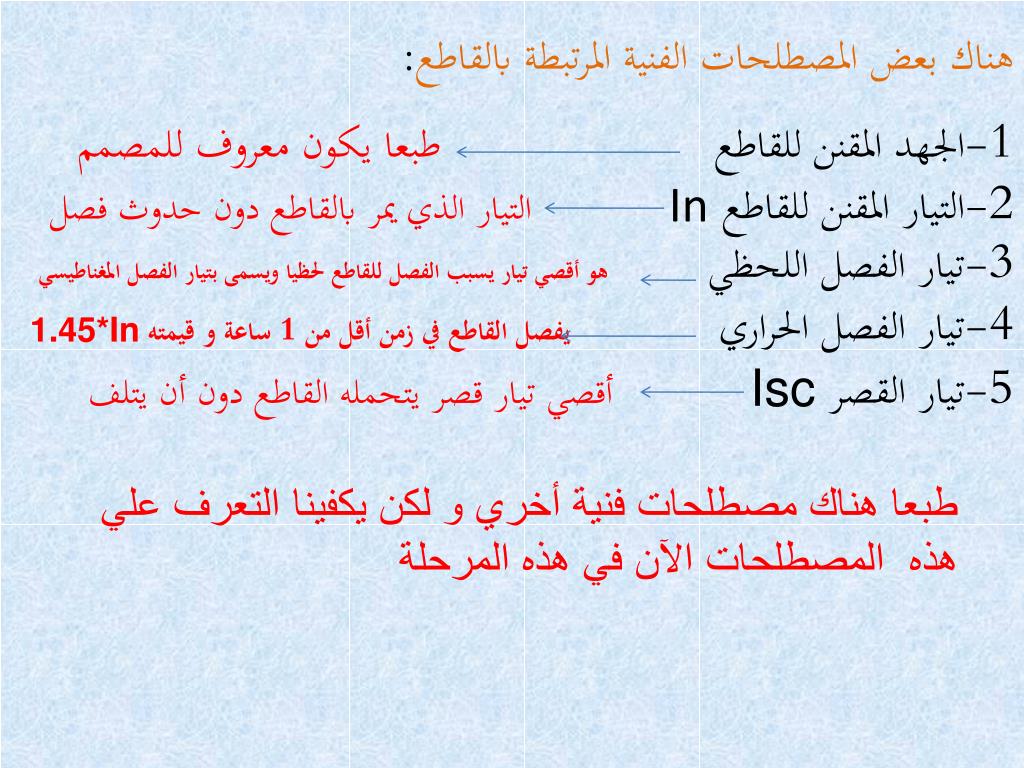

هناك بعض المصطلحات الفنية المرتبطة بالقاطع:

1-الجهد المقنن للقاطع طبعا يكون معروف للمصمم

2-التيار المقنن للقاطعInالتيار الذي يمر بالقاطع دون حدوث فصل

3-تيار الفصل اللحظي هو أقصي تيار يسبب الفصل للقاطع لحظيا ويسمى بتيار الفصل المغناطيسي

4-تيار الفصل الحراري يفصل القاطع في زمن أقل من 1 ساعة و قيمته 1.45*In

5-تيار القصر Iscأقصي تيار قصر يتحمله القاطع دون أن يتلف

طبعا هناك مصطلحات فنية أخري و لكن يكفينا التعرف علي هذه المصطلحات الآن في هذه المرحلة


2- قاطع الدائرة المقولب المرتبطة بالقاطعMCCB:

يشبه ألي حد كبير قاطع الدائرة المصغر إلا أن سعة هذا القاطع تكون أكبر و قد تصل إلي 4000 أمبير وكذلك يمكن استخدامه في درجات الحرارة العالية .

و تستخدم هذه القواطع في حماية الكابلات الرئيسية و المولدات و المحركات والأفران و غيرها من الدوائر .

و هناك ميزة أيضا في بعض أنواع القواطع المقولبة هي إمكانية إضافة وحدات علي القاطع للقيام بوظائف إضافية مثل وحدة فصل عند انخفاض الجهد و وحدة تسرب أرضي وغيرها من الوحدات.


3- قاطع التسرب الأرضي المرتبطة بالقاطعEARTH LEAKAGE CB:

تستخدم هذه النوعية من القواطع لحماية الأشخاص وذلك عن طريق فصل الدائرة الكهربية بمجرد مرور تيار صغير في أرضي النظام و تكون قيمة هذا التيار بالملي أمبير

ولكن دعونا نرجئ الحديث عنه حتى يقودنا الحديث إلي موضوع التأريض و أنواعه و حماية الأشخاص من الصدمات الكهربية ...و لنكتفي الآن بمعرفة وظيفته فقط.


و السؤال الذي يطرح نفسه بشدة الآن : كيف يتم اختيار القواطع ؟

وبصراحة أنا لا أريد أن أجيب علي هذا السؤال الآن ......لأني أنوى بعد ذكر الفيوزات و الكابلات البدء في شرح موضوع حسابات الدوائر الفرعية و ذلك سيكون مثالا حيا لاختيار القواطع و الكابلات و الفيوزات ............فدعونا نكمل الحديث عن المكونات ومن ثم حسابات الدوائر الفرعية .


و السلام عليكم ورحمة الله وبركاته

م/ مصطفى السيد هلال
