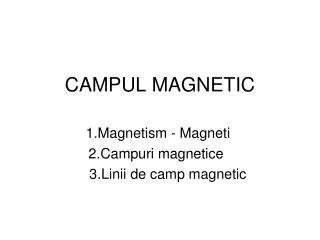

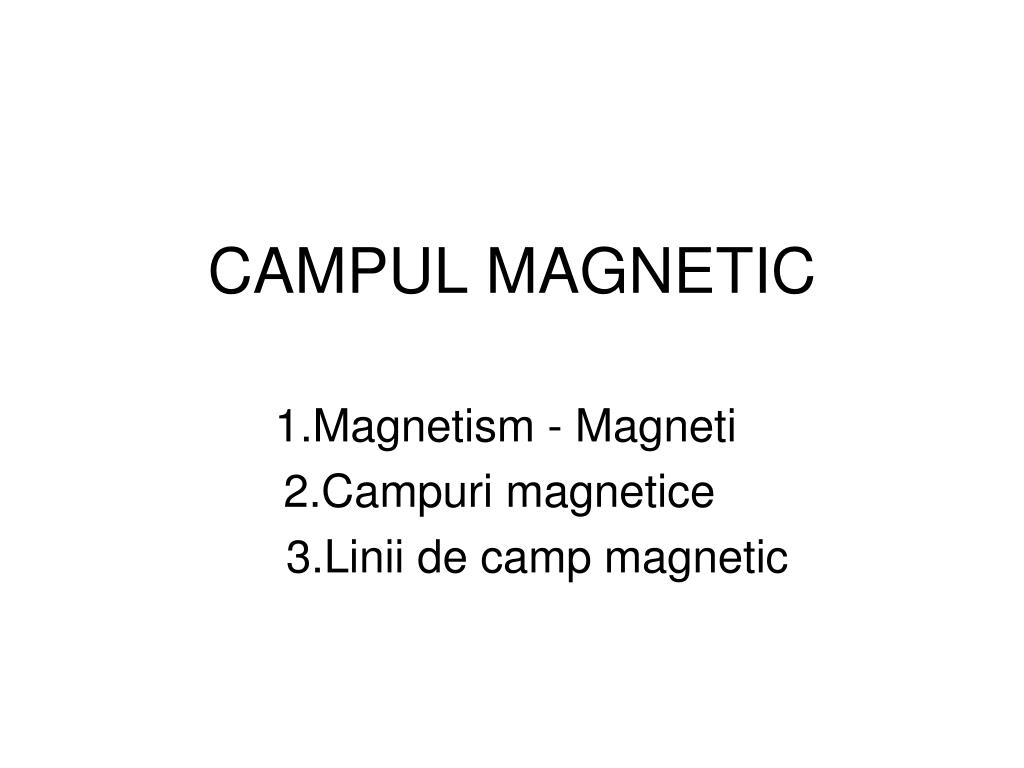

  1. CAMPUL MAGNETIC 1.Magnetism - Magneti 2.Campuri magnetice 3.Linii de camp magnetic

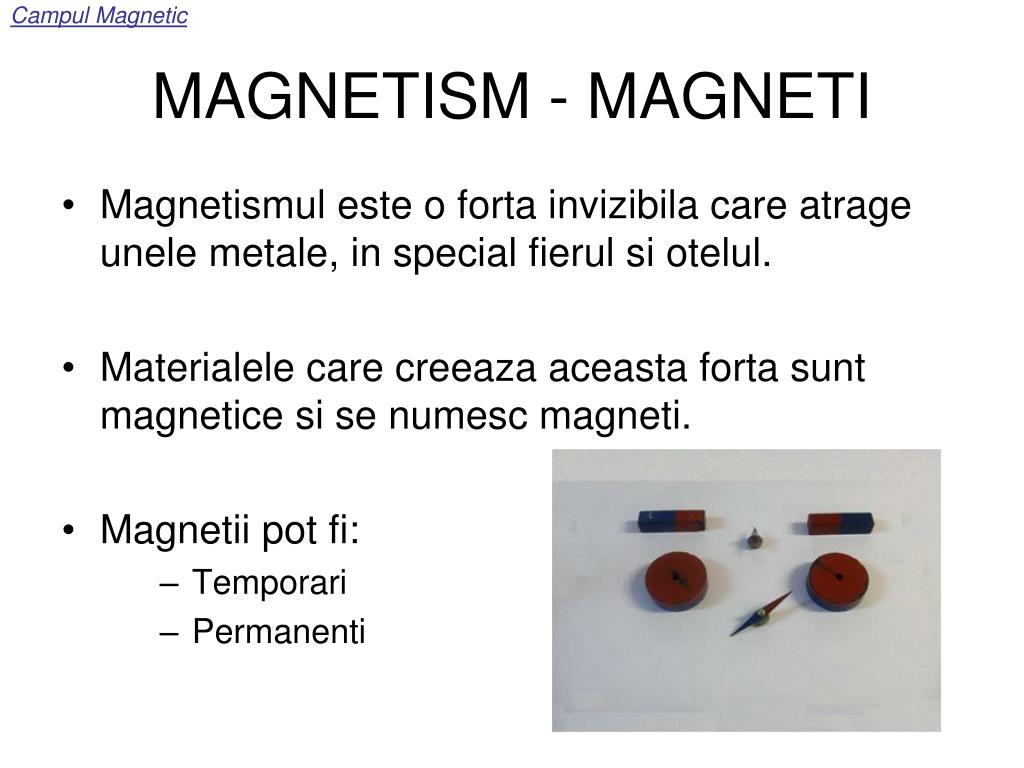

  2. Campul Magnetic MAGNETISM - MAGNETI • Magnetismul este o forta invizibila care atrage unele metale, in special fierul si otelul. • Materialele care creeaza aceasta forta sunt magnetice si se numesc magneti. • Magnetii pot fi: • Temporari • Permanenti

  3. Campul Magnetic DIPOLUL este un material feromagnetic ale carui molecule se comporta ca niste mici magneti.

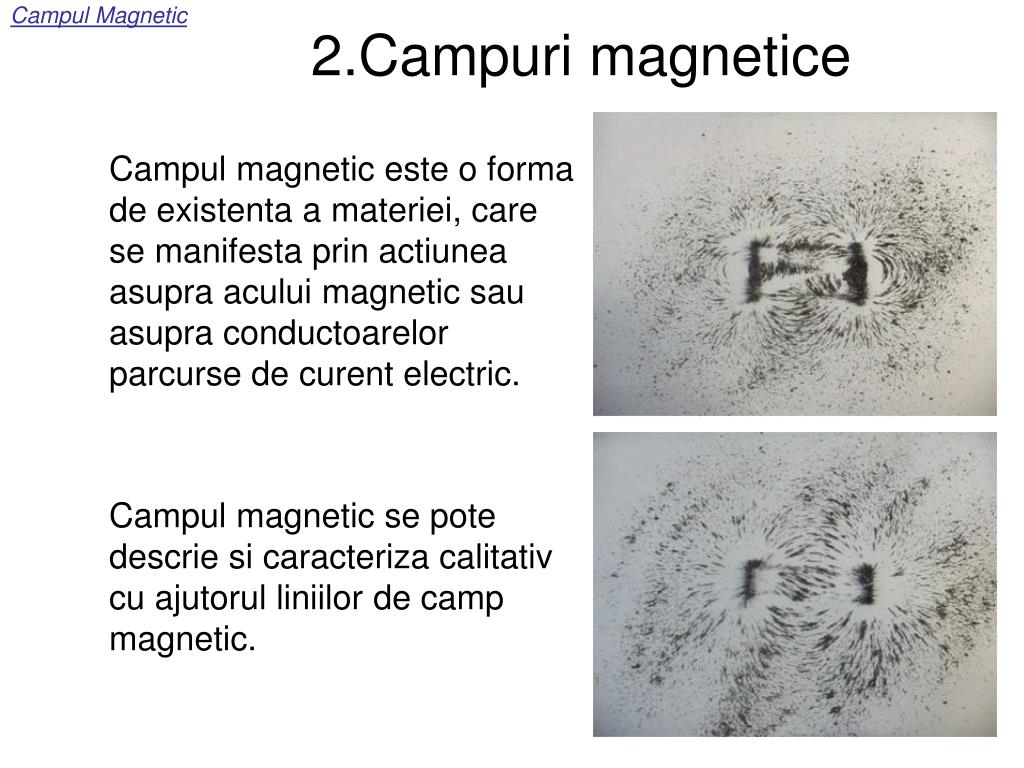

  4. Campul Magnetic 2.Campuri magnetice Campul magnetic este o forma de existenta a materiei, care se manifesta prin actiunea asupra acului magnetic sau asupra conductoarelor parcurse de curent electric. Campul magnetic se pote descrie si caracteriza calitativ cu ajutorul liniilor de camp magnetic.

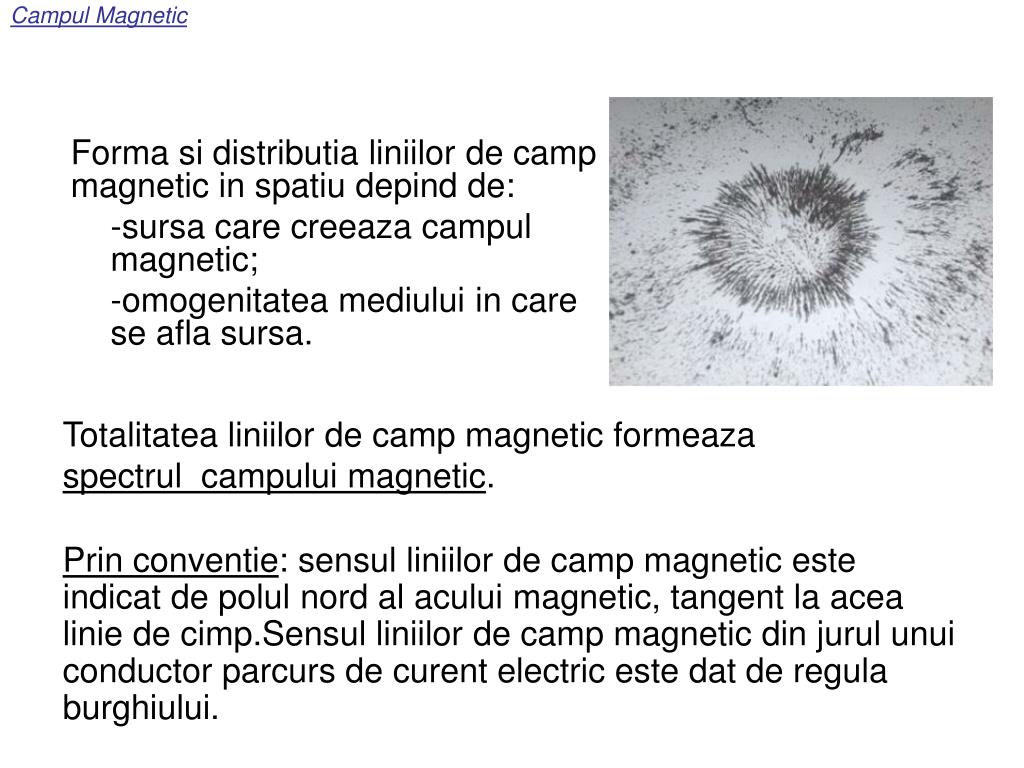

  5. Campul Magnetic Forma si distributia liniilor de camp magnetic in spatiu depind de: -sursa care creeaza campul magnetic; -omogenitatea mediului in care se afla sursa. Totalitatea liniilor de camp magnetic formeaza spectrul campului magnetic. • Prin conventie: sensul liniilor de camp magnetic este indicat de polul nord al acului magnetic, tangent la acea linie de cimp.Sensul liniilor de camp magnetic din jurul unui conductor parcurs de curent electric este dat de regula burghiului.

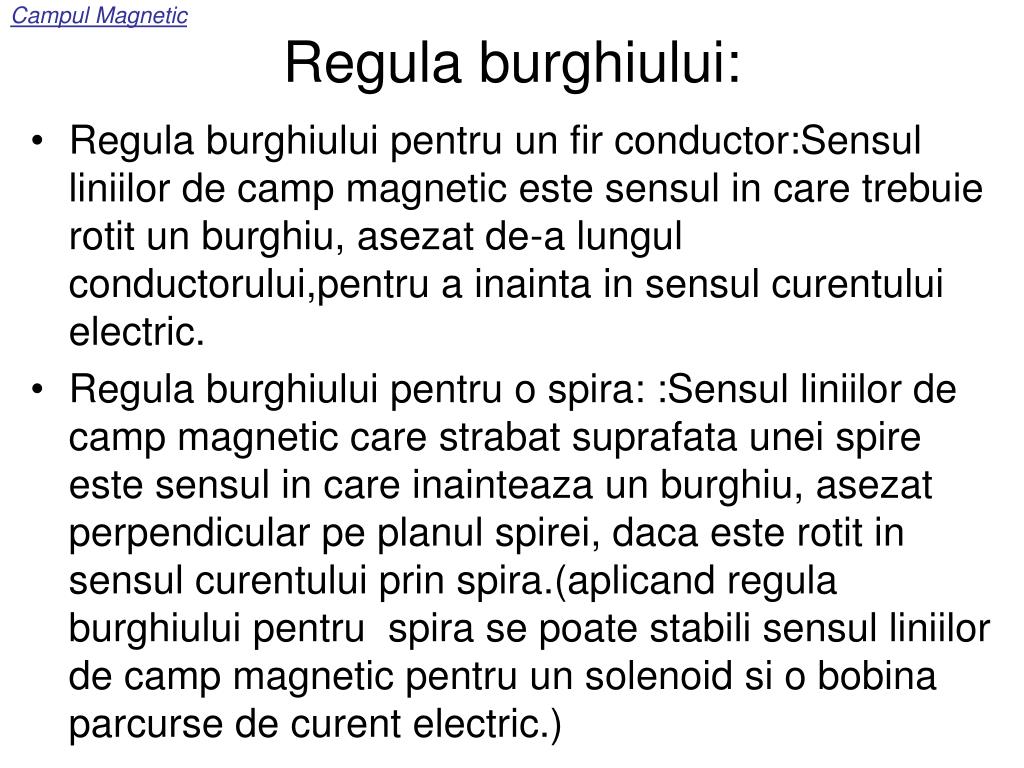

  6. Campul Magnetic Regula burghiului: • Regula burghiului pentru un fir conductor:Sensul liniilor de camp magnetic este sensul in care trebuie rotit un burghiu, asezat de-a lungul conductorului,pentru a inainta in sensul curentului electric. • Regula burghiului pentru o spira: :Sensul liniilor de camp magnetic care strabat suprafata unei spire este sensul in care inainteaza un burghiu, asezat perpendicular pe planul spirei, daca este rotit in sensul curentului prin spira.(aplicand regula burghiului pentru spira se poate stabili sensul liniilor de camp magnetic pentru un solenoid si o bobina parcurse de curent electric.)

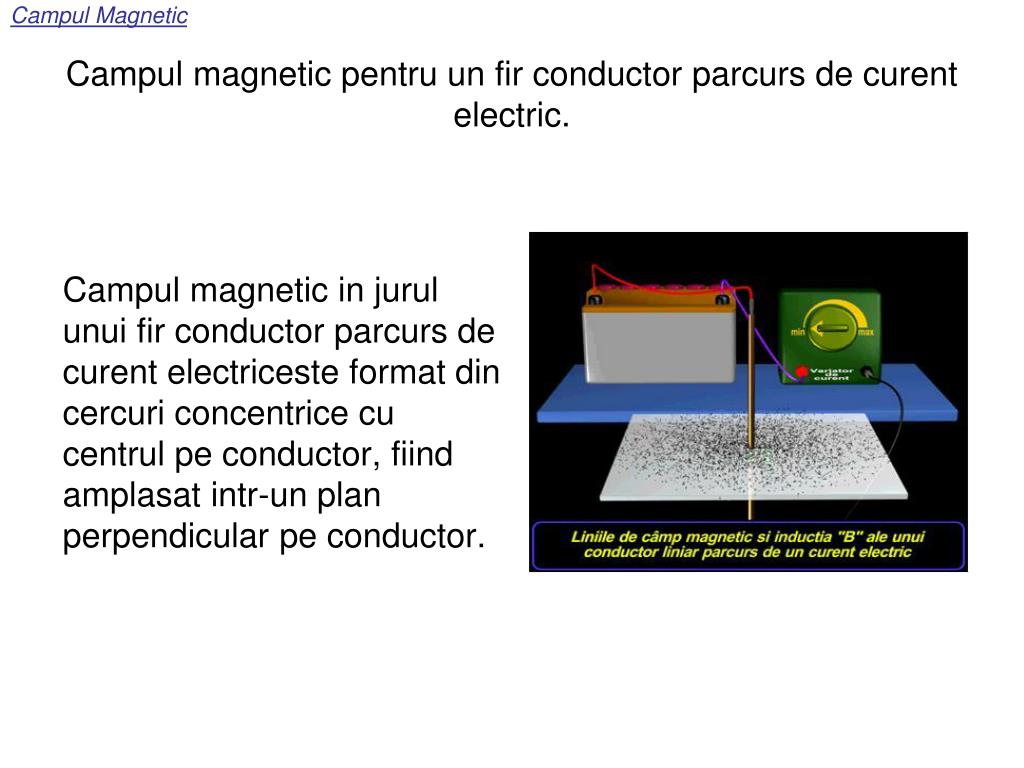

  7. Campul Magnetic Campul magnetic pentru un fir conductor parcurs de curent electric. Campul magnetic in jurul unui fir conductor parcurs de curent electriceste format din cercuri concentrice cu centrul pe conductor, fiind amplasat intr-un plan perpendicular pe conductor.

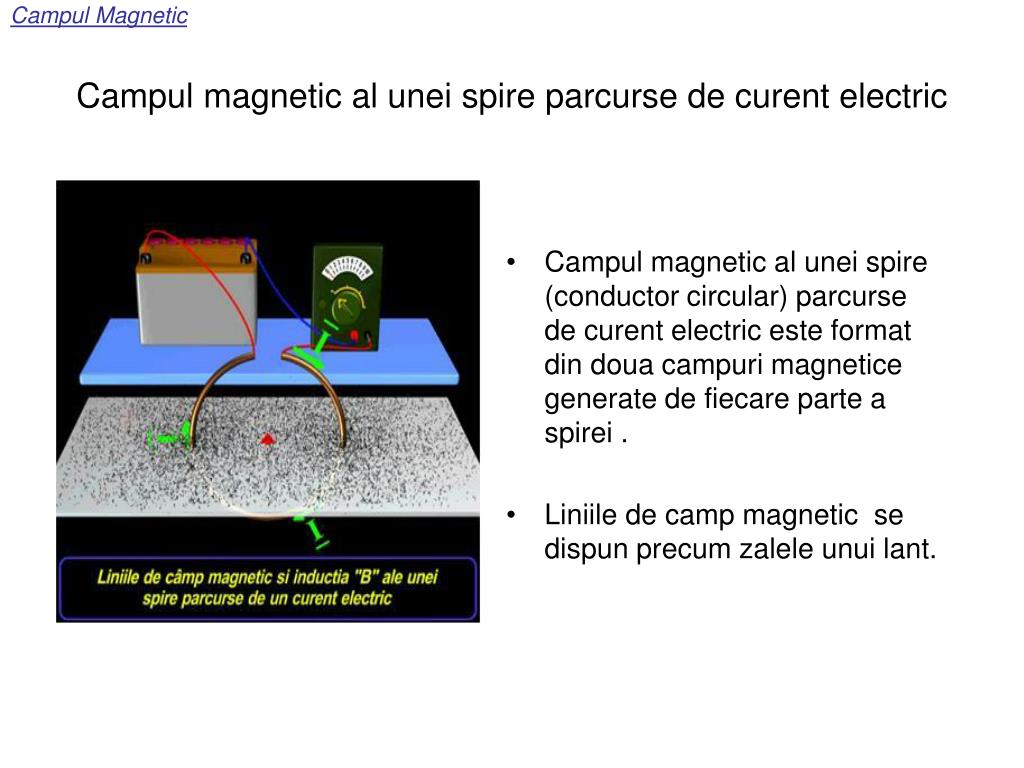

  8. Campul Magnetic Campul magnetic al unei spire parcurse de curent electric • Campul magnetic al unei spire (conductor circular) parcurse de curent electric este format din doua campuri magnetice generate de fiecare parte a spirei . • Liniile de camp magnetic se dispun precum zalele unui lant.

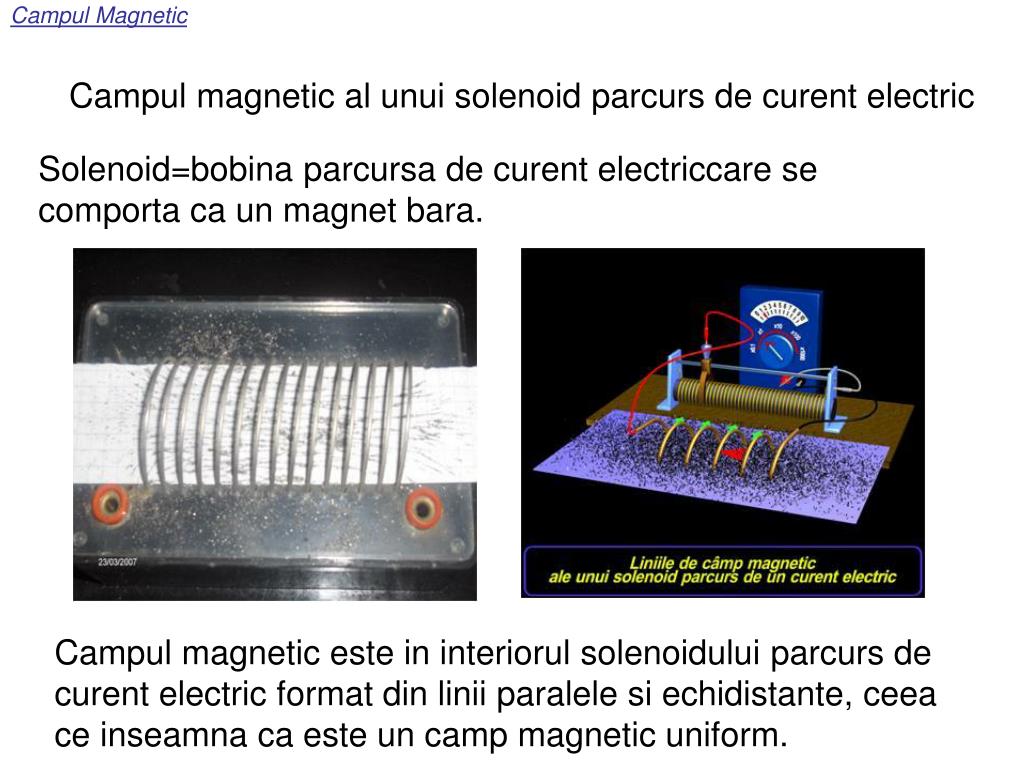

  9. Campul Magnetic Campul magnetic al unui solenoid parcurs de curent electric Solenoid=bobina parcursa de curent electriccare se comporta ca un magnet bara. Campul magnetic este in interiorul solenoidului parcurs de curent electric format din linii paralele si echidistante, ceea ce inseamna ca este un camp magnetic uniform.

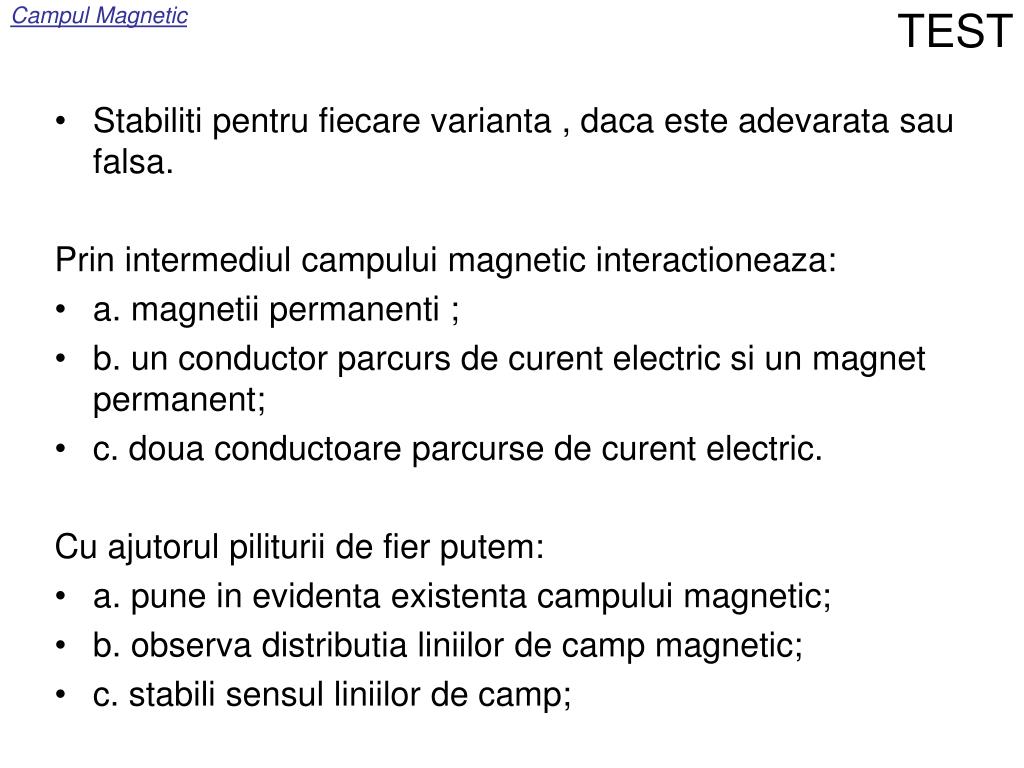

  10. Campul Magnetic TEST • Stabiliti pentru fiecare varianta , daca este adevarata sau falsa. Prin intermediul campului magnetic interactioneaza: • a. magnetii permanenti ; • b. un conductor parcurs de curent electric si un magnet permanent; • c. doua conductoare parcurse de curent electric. Cu ajutorul piliturii de fier putem: • a. pune in evidenta existenta campului magnetic; • b. observa distributia liniilor de camp magnetic; • c. stabili sensul liniilor de camp;

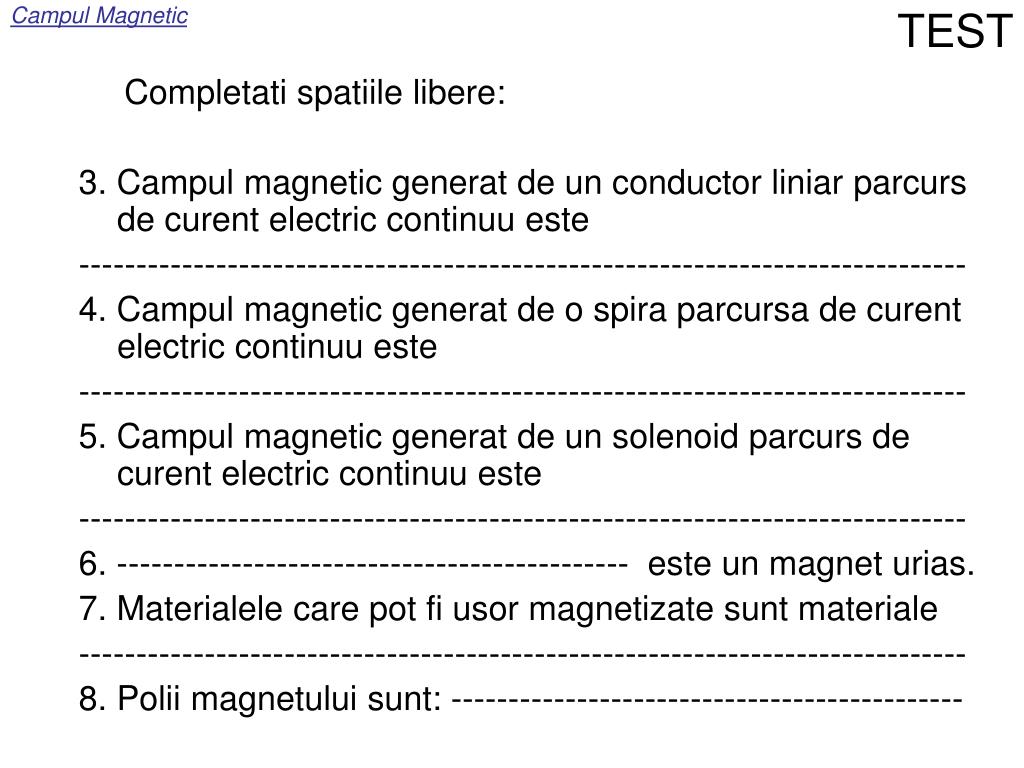

  11. Campul Magnetic TEST Completati spatiile libere: 3. Campul magnetic generat de un conductor liniar parcurs de curent electric continuu este ------------------------------------------------------------------------------ 4. Campul magnetic generat de o spira parcursa de curent electric continuu este ------------------------------------------------------------------------------ 5. Campul magnetic generat de un solenoid parcurs de curent electric continuu este ------------------------------------------------------------------------------ 6. --------------------------------------------- este un magnet urias. 7. Materialele care pot fi usor magnetizate sunt materiale ------------------------------------------------------------------------------ 8. Polii magnetului sunt: ---------------------------------------------
