Dimensiones tolerancias y superficies

Dimensiones, tolerancias y superficies

DOCENTE :

Mg.Elizabeth Fernández G.

ING.MECANICA


1 dimensiones tolerancias y atributos relacionados

1.Dimensiones tolerancias y atributos relacionados

  • Dimensiones : Es el Valor numérico expresado en las unidades apropiadas de medida; en el proceso de manufactura hay variaciones que se manifiestan en el tamaño de la pieza.

  • Las tolerancias: Se utilizan para definir los límites de la variación permitida siendo así una cantidad total permitida, es la diferencia entre los límites máximo y mínimo.

  • La tolerancia bilateralpermite que la variación se haga en las direcciones positiva y negativa a partir de la dimensión nominal.

  • La tolerancia unilateral permite una variación hacia una dirección positiva o negativa.

ING.MECANICA


Atributos geom tricos

Atributos geométricos

  • Angularidad :Grado en su superficie , eleje posee un grado de ángulo especificado respecto de una superficie de referencia si el ángulo es de 90° entonces el atributo se llama perpendicularidad o cuadratura.

  • Circularidad: Es el grado en que todos los puntos sobre la intersección de la superficie y un plano perpendicular al eje de revolución se encuentran equidistante ejemplo superficie en de un cilindro, agujero, cono.

  • Concentricidad:Donde una superficie cilíndrica y un agujero circular tienen un eje común.

  • Cilindricidad:Grado en el que todos los puntos sobre una superficie de revolución como un cilindro estanequidistantes del eje que revolucion.

ING.MECANICA


Dimensiones tolerancias y superficies

  • Planicidad: Grado en que todos los puntos de una superficie se encuentran en un plano único.

  • Paralelismo: Grado en que todos los rasgos de una pieza, una superficie una línea o un eje están equidistante a un plano línea o eje de referencia.

  • Perpendicularidad: Grado en el que todos los puntos tienen un rasgo de una pieza como una superficie una línea, su eje está a 90° con respecto a un plano o línea o eje de referencia.

  • Redondez: Es igual que circularidad.

  • Cuadratura: Es igual que perpendicularidad.

  • Rectitud:Grado en el que un rango de una piezas es una línea recta.

ING.MECANICA


Superficies

Superficies

  • Las superficies nominales representaba el contorno relacionado con la superficie de la pieza, aparecen como líneas absolutamente rectas, círculos ideales, agujeros redondos son perfectas en su geometría.

    Su importancia tecnológica y comercial:

    1. Estética, superficie tersa ,sin marcas y sin manchas.

    2. Asegurar la Seguridad

    3. Uso, fricción.

    4. Puntos de concentración de esfuerzos

    5. Ensamblaje de piezas, resistencia de las juntas.

    6. Superficies suaves, contactos eléctricos.

ING.MECANICA


Dimensiones tolerancias y superficies

  • Al cuerpo de las piezas se le conoce como sustrato tiene una estructura granular que depende de procesamiento previo en el caso de los metales, se afecta su composición química en el proceso de fundición, operaciones de deformación y tratamientos térmicos.

  • La textura de superficie tiene rugosidad, ondulaciones y defectos.

  • Por debajo de la superficie se encuentra una capa de metales denominada capa alterada resultan afectados por aplicación de energía y su micro estructura se altera.

  • La mayoría de las superficies metálicas están cubiertas por una capa de óxido. El aluminio forma en su superficie una capa delgada La prensa hidráulica sirve para proteger al sustrato de la corrosión Al2O3.

ING.MECANICA


Figura secci n transversal magnificada de una superficie met lica com n

Figura :Sección transversal magnificada de una superficie metálica común

ING.MECANICA


Textura de las superficies

Textura de las superficies

  • Rugosidad: desviaciones pequeñas espaciadas finamente de la superficie nominal determinadas por las características del material y su manufactura.

  • Ondulación: desviaciones del espaciamiento mucho mayor debido a la deflexión del trabajo, vibraciones tratamiento térmico.

  • Orientación de la dirección predominante en de la textura de la superficie, a partir de la acción de una herramienta de corte.

  • Defecto o fallas: irregularidades en forma ocasional incluyen grietas, rayaduras, inclusiones afectando la integridad

ING.MECANICA


Figura rasgos de la textura de una superficie

Figura: Rasgos de la textura de una superficie

ING.MECANICA


Figura orientaciones posibles de una superficie

Figura: Orientaciones posibles de una superficie

ING.MECANICA


Dimensiones tolerancias y superficies

Figura: las desviaciones en la superficie nómina de que se usan en las dos definiciones de rugosidad de una superficie

ING.MECANICA


Rugosidad

RUGOSIDAD

  • En mecánica la rugosidad es el conjunto de irregularidades que posee una superficie.

  • La mayor o menor rugosidad de una superficie depende de su acabado superficial. Éste, permite definir la microgeometría de las superficies para hacerlas válidas para la función para la que hayan sido realizadas. Es un proceso que, en general, habrá que realizar para corregir los errores de forma y las ondulaciones que pudiesen presentar las distintas superficies durante su proceso de fabricación (fundición, forja, laminación, etc).

ING.MECANICA


Rugosidad1

RUGOSIDAD

  • En el Sistema Internacional la unidad de rugosidad es el micrómetro o micra (1micra= 1 µm = 0,000001 m = 0,001 mm), mientras que en el sistema anglosajón se utiliza la micropulgada (μ"). Esta medida se indica en los planos constructivos de las piezas mediante signos y valores numéricos, de acuerdo a la normas de calidad existentes, que varían entre países.

  • Para medir la rugosidad de las piezas se utilizan instrumentos electrónicos llamados rugosímetros, que miden la profundidad de la rugosidad media (Rz) y el valor de la rugosidad media (Ra) expresada en micras y muestran la lectura de la medida en una pantalla o en un documento gráfico.

ING.MECANICA


Dimensiones tolerancias y superficies

ING.MECANICA


Rugosidad2

RUGOSIDAD

  • RUGOSIDAD DE LA SUPERFICIE Y ACABADO DE LA SUPERFICIE: La rugosidad es una característica con base en las desviaciones verticales ; el acabado de la superficie es un término más subjetivo que denota la suavidad y calidad general de la superficie.

ING.MECANICA


Dimensiones tolerancias y superficies

Figura: símbolos para la textura de la superficie en los planos de ingeniería a) el símbolo, b) símbolo con leyendas de identificación. Ra está en micropulgadas.

ING.MECANICA


Dimensiones tolerancias y superficies

ING.MECANICA


Dimensiones tolerancias y superficies

ING.MECANICA


Dimensiones tolerancias y superficies

ING.MECANICA


Longitud de corte

LONGITUD DE CORTE

  • Se usa como filtro que separa la ondulación de una superficie medida de las desviaciones de la rugosidad, es una distancia muestran a lo largo de la superficie

ING.MECANICA


Integridad de la superficie

Integridad de la superficie

  • Absorción

  • Agotamiento de la aleación

  • Grietas

  • Cráteres

  • Cambios en la dureza

  • Son afectada por el calor

  • Inclusiones

  • Ataque intergranular

  • Traslapes

  • Picaduras

  • Deformación plástica

  • Recristalización

  • Metal redepositado

  • Metal resolidificado

  • Esfuerzos residuales

  • Grabado selectivo

ING.MECANICA


Dimensiones tolerancias y superficies

Tabla: Formas de energía que se aplican en la manufactura y alteraciones posible sque pueden ocurrir en la superficie y bajo ella

ING.MECANICA


Tolerancias y procesos de manufactura

Tolerancias y procesos de manufactura

  • La mayoría de procesos de maquina dos son muy exactos capaces de alcanzar tolerancias +-0.05 mm (+-0.002 in). Por el contrario las fundiciones, arena por lo general son inexactas y deben especificarse tolerancias de 10 a 20 veces las que se utilizan para piezas maquinadas. Las tolerancias se basan en la capacidad de los procesos para la operación particular de manufactura está en función del tamaño de la pieza; entre más grandes sean las piezas requieren tolerancia más generosas.

ING.MECANICA


Dimensiones tolerancias y superficies

Tabla: Límites comunes de la tolerancia con base en la capacidad de varios de estos procesos de manufactura

ING.MECANICA

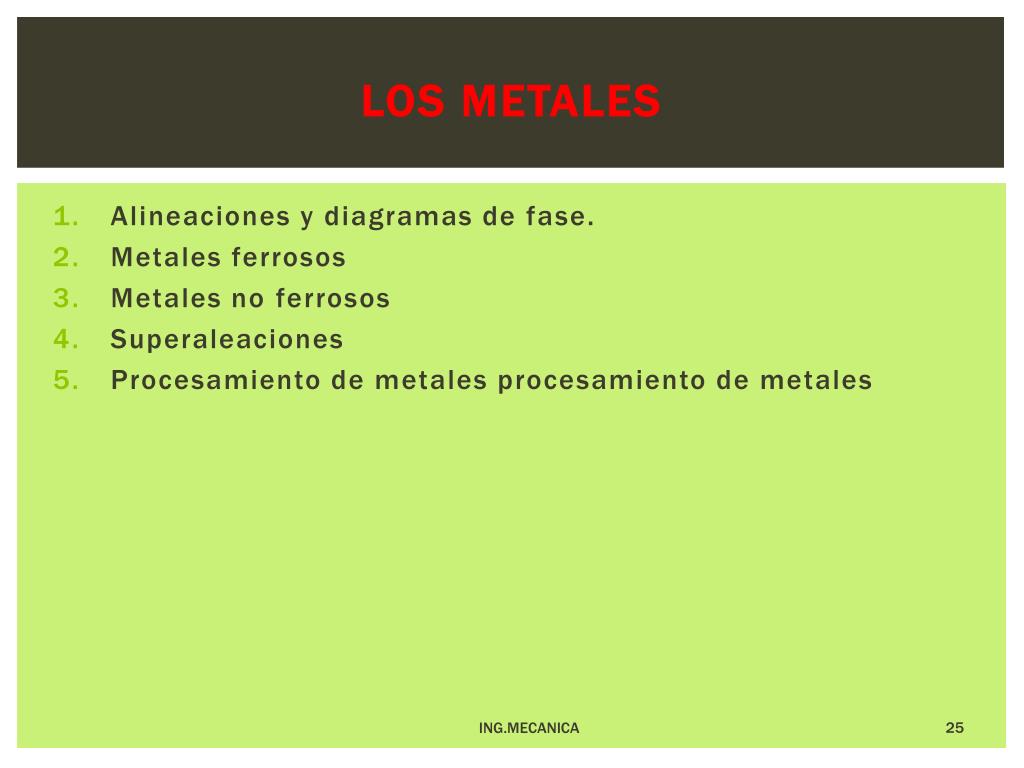

Los metales

LOS METALES

  • Alineaciones y diagramas de fase.

  • Metales ferrosos

  • Metales no ferrosos

  • Superaleaciones

  • Procesamiento de metales procesamiento de metales

ING.MECANICA
