La tectonique

1. La tectonique Les plis Les failles Mr Oussama Bouhlel

2. La tectonique Les strates qui se déposent initialement à l’horizontale, subissent au cours des temps géologiques des déformations. La science qui S’intéresse à l’étude de ces déformations est la tectonique Mr Oussama Bouhlel

3. Les plis Les plis sont des déformations souples de roches soumises à des contraintes (forces) de compression. Mr Oussama Bouhlel

4. 1. Les élément d’un pli Mr Oussama Bouhlel

5. Mr Oussama Bouhlel

6. 2. Types de plis Mr Oussama Bouhlel

7. a- Pli droit • Des forces compressives de même intensité donnent un pli droit • Le pli droit se caractérise par deux flancs symétriques par rapport à son plan axial vertical • Les plis droits sont de deux types: • Pli droit anticlinalSuivant • Pli droit synclinal Mr Oussama Bouhlel

8. Pli droit anticlinal Suivant Mr Oussama Bouhlel

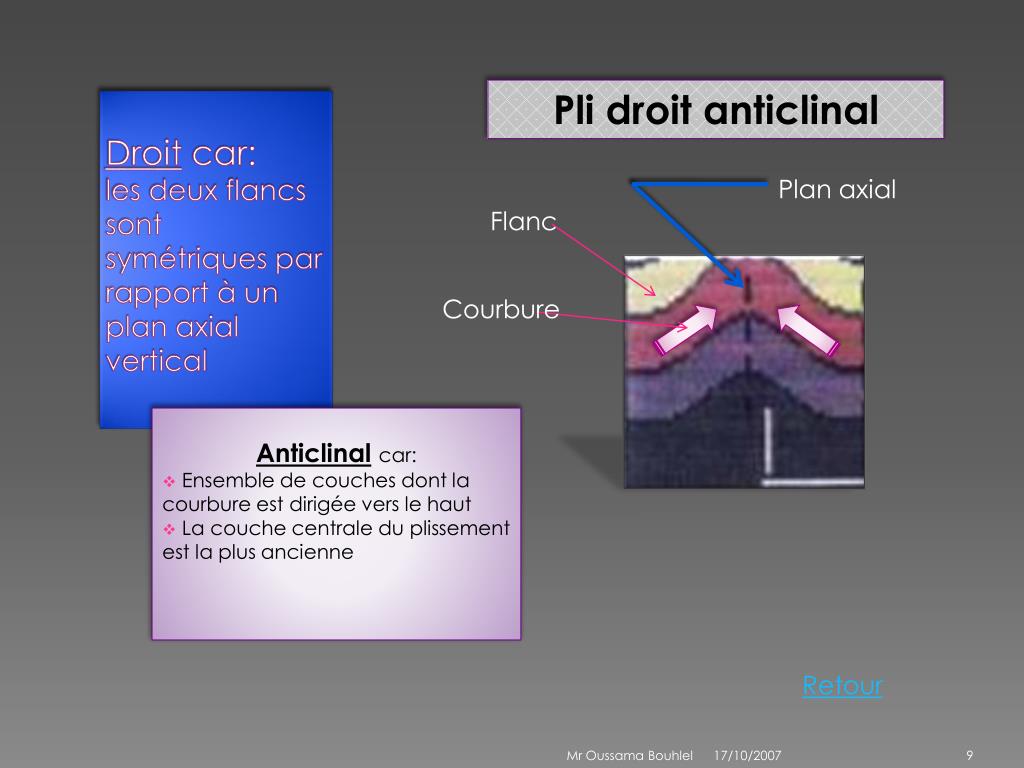

9. Droit car:les deux flancs sont symétriques par rapport à un plan axial vertical Anticlinalcar: Ensemble de couches dont la courbure est dirigée vers le haut La couche centrale du plissement est la plus ancienne Pli droit anticlinal Plan axial Flanc Courbure Retour Mr Oussama Bouhlel

10. Pli droit synclinal Suivant Mr Oussama Bouhlel

11. Droit car:les deux flancs sont symétriques par rapport à un plan axial vertical Synclinalcar: Ensemble de couches dont la courbure est dirigée vers le bas La couche centrale du plissement est la plus récente Pli droit Synclinal Plan axial Retour Mr Oussama Bouhlel

12. b- Pli couché • Se caractérise par deux flancs symétriques par rapport à un plan axial horizontal. Mr Oussama Bouhlel

13. Pli couché Mr Oussama Bouhlel

14. 3- Autres types de plis Mr Oussama Bouhlel

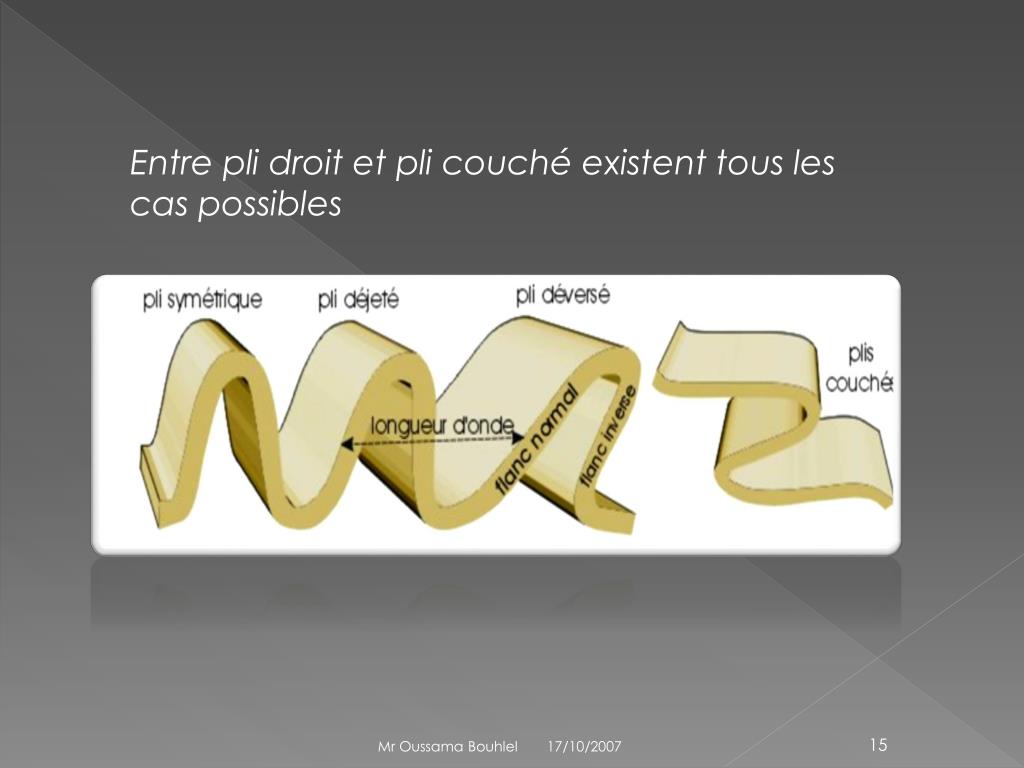

15. Entre pli droit et pli couché existent tous les cas possibles Mr Oussama Bouhlel

16. Les Failles • Les failles sont des déformations cassantes Mr Oussama Bouhlel

17. 1- les types de failles Mr Oussama Bouhlel

18. a- Faille normale • Les failles normales témoignent d’une activité sismique et sont présentes dans les zones en extension • Une faille normale montre: • Un compartiment abaissé situé sur le plan de faille . • Un rejet horizontale correspondant à un allongement du terrain Voir l’animation Mr Oussama Bouhlel

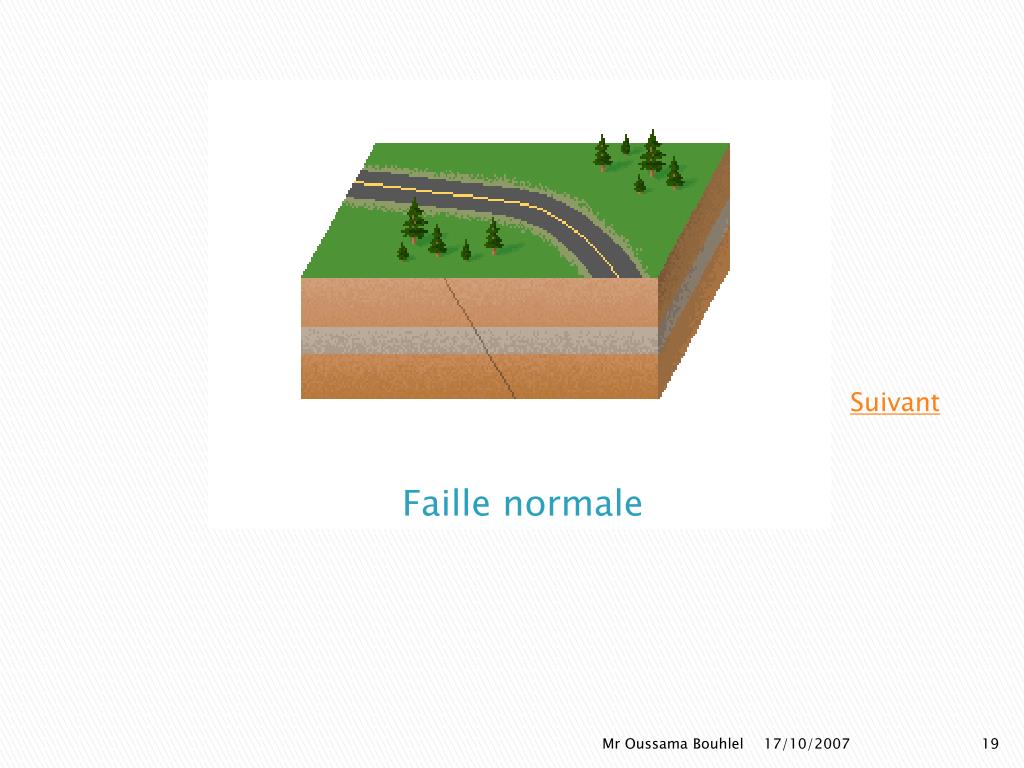

19. Suivant Faille normale Mr Oussama Bouhlel

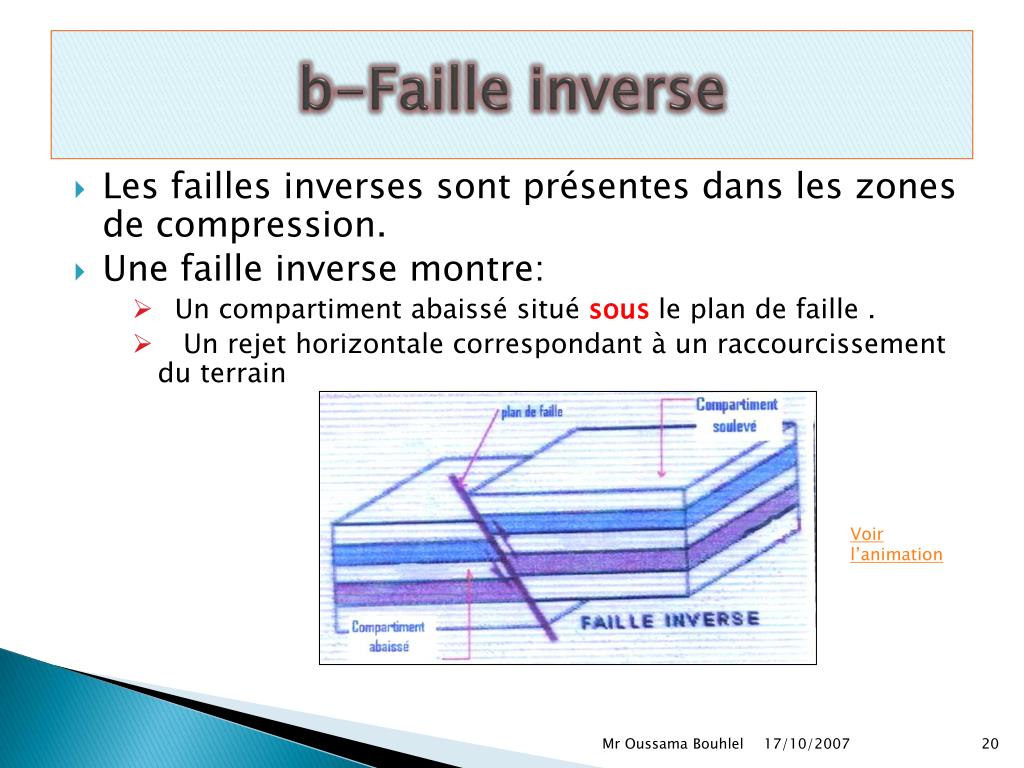

20. b-Faille inverse • Les failles inverses sont présentes dans les zones de compression. • Une faille inverse montre: • Un compartiment abaissé situé sous le plan de faille . • Un rejet horizontale correspondant à un raccourcissement du terrain Voir l’animation Mr Oussama Bouhlel

21. Suivant Faille inverse Mr Oussama Bouhlel

22. Je vous remercie Mr Oussama Bouhlel
