KPS 5

1. KPS 5 TU Košice - Stavebná fakulta Katedra architektúry a konštrukcií budov http://www2.svf.tuke.sk/pracoviska/kakb/

2. NORMATÍVNE A LEGISLATÍVNE POŽIADAVKY NA ÚSEKU OCHRANY PŘED POŽIARMI

3. Postavenie protipožiarnej bezpečnosti stavieb v stavebnom procese Stavebný proces je v oblasti legislatívy usmerňovaný Zákonom č. 50/1976 Zb. o územnom plánovaní a stavebnom poriadku (Stavebný zákon). Stavba podľa Zákona 50/1976 musí po celý čas ekonomicky odôvodnenej životnosti vyhovovať základným požiadavkám na stavby.

4. Vymedzenie rozsahu platnej legislatívy pre protipožiarnu ochranu vo väzbe na stavebnú činnosť. Základným právnym predpisom pre oblasť protipožiarnej ochrany je: Zákon č. 314/2001 Z. z., o ochrane pred požiarmi.

5. Vyhlášky s technickým obsahom na úseku ochrany pred požiarom Zákon č. 314/2001 Z.z. o ochrane pred požiarmi. Vyhláška Ministerstva vnútra SR č. 121/2002 o požiarnej prevencii v znení vyhlášky 591/2006 Z.z. Vyhláška Ministerstva vnútra SR č. 94/2004, ktorou sa ustanovujú technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a užívaní stavieb. Vyhláška Ministerstva vnútra SR č. 401/2007, ktorou sa ustanovujú technické podmienky a požiadavky protipožiarnej bezpečnosti pri inštalácii a prevádzkovaní palivových spotrebičov, elektrotepelných spotrebičov a zariadení ústredného vykurovania a pri výstavbe a používaní komínov a dymovodov.

6. Normy na úseku ochrany pred požiarom STN 92 0201-1: 2002, Požiarna bezpečnosť stavieb. Spoločné ustanovenia. Časť 1: Požiarne riziko, veľkosť požiarneho úseku. STN 92 0201-2: 2002, Požiarna bezpečnosť stavieb. Spoločné ustanovenia. Časť 2: Stavebné konštrukcie. STN 92 0201-3: 2002, Požiarna bezpečnosť stavieb. Spoločné ustanovenia. Časť 3: Únikové cesty a evakuácia osôb. STN 92 0201-4: 2002, Požiarna bezpečnosť stavieb. Spoločné ustanovenia. Časť 4: Odstupové vzdialenosti.

7. Zákon č. 314/2001 V zmysle Zákona 314/2001 a z pohľadu navrhovania, výstavby, kolaudácie a užívania budov možno povinnosti za účelom predchádzania vzniku požiarov a za účelom zabezpečenia podmienok na účinné zdolávanie požiarov, definovať nasledovne: Zabezpečiť, aby sa pri vypracúvaní projektovej dokumentácie stavieb, pri realizácii stavieb a pri ich užívaní riešili a dodržiavali požiadavky protipožiarnej bezpečnosti stavieb. Zabezpečiť, aby pri zmene užívania stavby nedošlo k zníženiu protipožiarnej bezpečnosti stavby alebo jej časti, bezpečnosti osôb alebo k sťaženiu zásahu hasičských jednotiek. Označovať a udržiavať trvale voľné únikové cesty, únikové východy a zásahové cesty, nástupné plochy a prístup k nim, ako aj prístup k uzáverom rozvodných zariadení elektrickej energie, plynu, vody, požiarnotechnickým zariadeniam. Umožniť orgánu vykonávajúcemu štátny požiarny dozor a obci vstup do objektov a priestorov za účelom vykonania kontroly plnenia povinností na úseku ochrany pred požiarmi.

8. Zákon č. 314/2001 Z.z. • Orgánmi štátnej správy na úseku ochrany pred požiarmi sú: • Ministerstvo vnútra SR, • Krajské riaditeľstvá Hasičského a záchranného zboru (HaZZ). • okresné riaditeľstvá Hasičského a záchranného zboru (HaZZ). • Tieto orgány vykonávajú vybrané činnosti v zmysle zákona o ochrane pred požiarmi. • Jednou z činností je aj vykonávanie štátneho požiarneho dozoru.

9. Zákon č. 314/2001 Z.z. • Z pohľadu navrhovania, výstavby a kolaudácie stavieb je súčasťou štátneho požiarneho dozoru okrem iného: • posudzovanie dokumentácie stavieb z hľadiska riešenia ich protipožiarnej bezpečnosti • vykonávanie protipožiarnych kontrol dodržiavania povinností na úseku ochrany pre požiarmi, uvedených v predchádzajúcom odseku. • Väčšinu projektovej dokumentácie posudzujú okresné riaditeľstvá HaZZ podľa územnej pôsobnosti.

10. Schéma stavebného procesu

11. PROJEKT PBS

12. PROJEKT PBS • RODINNÝ DOM • ADMINISTRATÍVNA BUDOVA • POLYFUNKČNÝ BYTOVÝ DOM • DOMOV DÔCHODCOV • ADMINISTRATÍVNA BUDOVA S TECHNICKÝM VYBAVENÍM

13. PROJEKT PBS – Rodinný dom • 2 podlažia • Čiastočne podpivničený

14. PROJEKT PBS – Administratívna budova

15. PROJEKT PBS – polyfunkčný bytový dom 1.NP 2.NP – 6.NP

16. PROJEKT PBS – domov dôchodcov

17. PROJEKT PBS – Administratívna budova s technickým vybavením 1.NP 2.NP – 4.NP 5.NP

18. POŽIARNA TERMINOLÓGIA, CHARAKTERISTIKA STAVEBNÝCH KONŠTRUKCIÍ Z POHĽADU OCHRANY PRED POŽIARMI

19. Klasifikácia požiaru • požiar možno klasifikovať ako, každé nežiaduce horenie, pri ktorom vznikajú škody na majetku, životnom prostredí, alebo ktorého následkom je ohrozený život alebo zdravie osôb, resp. zranená alebo usmrtená osoba alebo uhynuté zviera.

20. Reakcia na oheň, Požiarna odolnosť

21. Reakcia na oheň Stavebné výrobky sa z hľadiska reakcie na oheň zatrieďujú do tried A1 (minerálna vlna napr. NOBASIL, kameň), A2 (minerálna vlna), B, C, D, E (polystyrén) a F.

22. Reakcia na oheň, Požiarna odolnosť

23. Reakcia na oheň, Požiarna odolnosť

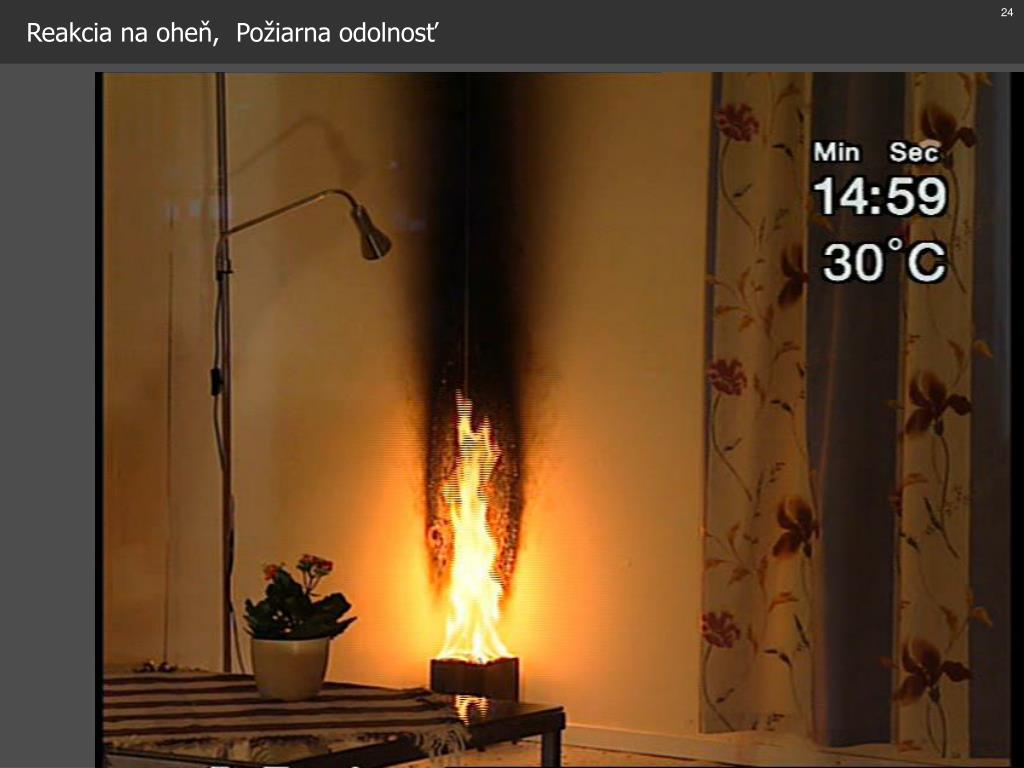

24. Reakcia na oheň, Požiarna odolnosť

25. Reakcia na oheň, Požiarna odolnosť

26. Reakcia na oheň, Požiarna odolnosť

27. Reakcia na oheň, Požiarna odolnosť

28. Reakcia na oheň, Požiarna odolnosť

29. Reakcia na oheň, Požiarna odolnosť

30. Reakcia na oheň, Požiarna odolnosť

31. Reakcia na oheň, Požiarna odolnosť

32. Reakcia na oheň, Požiarna odolnosť

33. Reakcia na oheň Pre stavebné výrobky triedy A2, B, C, D a E sa z hľadiska tvorby horiacich kvapiek a častíc určuje doplnková klasifikácia d0, d1 a d2. Pre stavebné výrobky triedy A2, B, C, D a E sa z hľadiska tvorby dymu určuje doplnková klasifikácia s1, s2 a s3. Systém uvedeného hodnotenia stavebných materiálov bol zavedený do praxe v roku 2004. V minulosti sa používalo označenie stupeň horľavosti. Vzhľadom k rozsiahlej škále stavebných materiálov je možné stretnúť sa v súčasnosti s ešte pôvodným označením stavebných materiálov.

34. Reakcia na oheň, Požiarna odolnosť

35. Požiarna odolnosť • Požiarna odolnosť – schopnosť konštrukcie odolávať účinkom požiaru určitý čas bez porušenia jej funkcie (strata nosnosti, stability, porušenie celistvosti alebo prekročenie medzných teplôt). Požiarna odolnosť konštrukcie sa hodnotí kritériami (R, E, I a pod.) a časom v minútach (30, 45, 60 a pod.). • Na hodnotenie požiarnej odolnosti konštrukcií sa používajú tieto kritériá a symboly: • nosnosť a stabilita – R, • celistvosť – E, • tepelná izolácia – I, • izolácia riadená radiáciou – W, • predpokladané zvláštne mechanické vplyvy – M, • dvere vybavené zariadením na automatické zatváranie – C, • konštrukcie s osobitným obmedzením prieniku dymu – S.

36. Požiarna odolnosť • Tepelné namáhanie v peci, určené normovou teplotnou krivkou pre plne rozvinutý vnútorný požiar, je dané vzorcom: • T = 345 log10 (8t + 1) + 20 [°C]

37. Požiarna odolnosť Vlastnosti dosiahnuté skúškou sa preukazujú certifikátom. Požiarnu odolnosť stavebných výrobkov je možné získať priamo od výrobcu alebo z jeho prospektových materiálov.

38. Konštrukčné prvky Konštrukčné prvky sa podľa použitých stavebných materiálov a ich požiarno-technických vlastností a ich vplyvu na intenzitu požiaru členia na: • konštrukčné prvky druhu D1, • konštrukčné prvky druhu D2, • konštrukčné prvky druhu D3. V súčasnosti sa klasifikujú konštrukčné prvky podľa pôvodnej klasifikácie stavebných materiálov. Predpokladá sa, že v budúcnosti klasifikácia konštrukčných prvkov v súčasnej podobe nebude používaná.

39. Konštrukčné prvky D1 Konštrukčný prvok druhu D1 je konštrukcia, ktorá v ustanovenom čase požiarnej odolnosti nezvyšuje intenzitu požiaru a obsahuje iba nehorľavé látky. Konštrukčný prvok druhu D1 môže obsahovať aj horľavé látky od ktorých však nie je závislá stabilita a nosnosť konštrukcie. Prípadné horľavé látky musia byť celkom uzavreté vo vnútri konštrukcie nehorľavými látkami tak, že v ustanovenom čase požiarnej odolnosti nenastane ich zapálenie a neuvoľňuje sa z nich teplo.

40. Konštrukčné prvky D1 Konštrukčný prvok druhu D1 je konštrukcia, ktorá v ustanovenom čase požiarnej odolnosti nezvyšuje intenzitu požiaru a obsahuje iba nehorľavé látky, alebo aj horľavé látky od ktorých však nie je závislá stabilita a nosnosť konštrukcie. Prípadné horľavé látky musia byť celkom uzavreté vo vnútri konštrukcie nehorľavými látkami tak, že v ustanovenom čase požiarnej odolnosti nenastane ich zapálenie a neuvoľňuje sa z nich teplo.

41. Konštrukčné prvky D1 – podľa STN EN 13501-1 • Pre konštrukcie projektované podľa súčasných noriem využívajúc STN EN 13501–1 - Klasifikácia požiarnych charakteristík stavebných výrobkov a prvkov stavieb, je konštrukčný prvok druhu D1 konštrukcia, ktorá v čase požiarnej odolnosti nezvyšuje intenzitu požiaru, pretože spĺňa jednu z podmienok: – má triedu reakcie na oheň A1 alebo A2 s1, d0; – skladá sa iba z komponentov triedy reakcie na oheň A1 alebo A2 s1, d0;

42. Konštrukčné prvky D2 Konštrukčný prvok druhu D2 je konštrukcia, ktorá v ustanovenom čase požiarnej odolnosti nezvyšuje intenzitu požiaru a môže obsahovať horľavé látky, od ktorých je závislá stabilita a nosnosť konštrukcie. Prípadné horľavé látky musia byť celkom uzavreté vo vnútri konštrukcie nehorľavými látkami alebo neľahko horľavými látkami tak, že v ustanovenom čase požiarnej odolnosti nenastane ich zapálenie a neuvoľňuje sa z nich teplo.

43. Konštrukčné prvky D3 Konštrukčný prvok druhu D3 je konštrukcia, ktorá nespĺňa požiadavky na konštrukčný prvok D1 alebo D2 a môže zvyšovať intenzitu požiaru.

44. Požiarne podlažie Požiarne podlažie je každé podlažie stavby alebo jej časti, ktoré je na konštrukcii s požiarnou odolnosťou, má v podlahe otvory s celkovou plochou najviac 10% pôdorysnej plochy nižšieho požiarneho podlažia.

45. Požiarne podlažie V prípade že sú otvory od 10% do 20% pôdorysnej plochy nižšieho požiarneho podlažia musia tieto otvory byť oddelené od priestorov s požiarnym rizikom konštrukčnými prvkami druhu D1 s požiarnou odolnosťou najmenej 15 min.

46. Požiarne podlažie Za požiarne podlažie sa nepovažuje: • technologické podlažie, na ktorom je najmä strojovňa výťahu, alebo strojovňa vzduchotechniky a ktoré je umiestnené ako posledné nadzemné podlažie, ak v ňom nie je trvalé pracovné miesto alebo dočasné pracovné miesto, • prístavba a vstavba v jednopodlažnej stavbe, ktoré zaberajú najviac 30% pôdorysnej plochy požiarneho úseku a ktoré majú súčet podlahových plôch najviac 500 m2, a v ktorých môže byť najviac 50 osôb.

47. Prvé nadzemné požiarne podlažie a požiarna výška Prvé nadzemné požiarne podlažie je najnižšie podlažie, ktorého povrch podlahy nie je nižšie ako 1,5 m pod najvyššou úrovňou priľahlého terénu do vzdialenosti 3 m od stavby.

48. Prvé nadzemné požiarne podlažie a požiarna výška Za prvé nadzemné požiarne podlažie možno považovať aj podlažie, ktoré je nižšie ako 1,5 m pod najvyššou úrovňou priľahlého terénu do vzdialenosti 3 m od stavby, ak parameter odvetrania b > 0,025 m1/2 alebo súčiniteľ odvetrania je najviac 1,25.

49. Prvé nadzemné požiarne podlažie a požiarna výška Ak polohu prvého nadzemného požiarneho podlažia nemožno určiť určuje sa prvé nadzemné požiarne podlažie podľa vstupu do stavby, ku ktorej vedie prístupová komunikácia pre hasičskú jednotku. Ak má prvé nadzemné požiarne podlažie niekoľko výškových úrovní, možno s prihliadnutím na členenie stavby na požiarne úseky určiť niekoľko polôh prvého nadzemného požiarneho podlažia.

50. Prvé nadzemné požiarne podlažie a požiarna výška Požiarna výška hp (m) je výška nadzemnej časti stavby alebo podzemnej časti stavby, meraná od podlahy prvého nadzemného požiarneho podlažia po podlahu posledného požiarneho podlažia.
