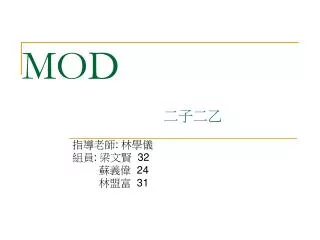

  1. MOD二子二乙 指導老師: 林學儀 組員: 梁文賢 32 蘇義偉 24 林盟富 31

  2. 何謂MOD MOD為Multimedia on Demand的縮寫，顧名思義為多媒體隨選視訊的意思，又因MOD須透過寬頻提供服務，故也稱之為寬頻多媒體服務。

  3. MOD架構圖

  4. MOD特色 自組頻道 隨選隨看 精采重現 操作簡便 依量計費

  5. MOD系統 MOD系統伺服端系統 網路系統 使用者端系統

  6. 伺服端系統 視頻伺服器 檔案管理 控制伺服器 網路介面

  7. 網路系統 骨幹網路（backbone network） 使用者環路（subscriber loop）

  8. 使用者端系統 影片查詢子系統 網路介面子系統 即時解壓縮子系統

  9. 何謂VOD 隨選視訊（VOD, Video On Demand）系統乃是一種由使用者主導的視訊選擇系統。

  10. MOD V.S VOD VOD:數位網路-是一種嶄新的視訊服務，它符合即時播放而不需要下載影像檔案的條件 MOD:IP網路-在互動式多媒體資訊系統中，大量的多媒體資料儲存在高性能多 媒體伺服器中

  11. MOD的系統架構 MOD的系統架構包括網路架構及其網路元件和視訊伺服器(Video Server) 。

  12. MOD的網路架構

  13. 連線方式 Internet access : Ethernet→ATU-R→DSLAM→ATM switch → B-BRAS→ POP →Internet MOD服務（Multimedia On Demand , 寬頻互動式多媒體隨選服務） : 透過另一條通道連接到ATU-R、機房DSLAM，再連到HPER 、GSR，上到 Video Server 取得MOD服務。

  14. ATU-R(ADSL Terminal Unit - Remote )---ADSL用戶端終端設備 ATU-C(ADSL Terminal Unit - Central office )---ADSL機房端終端設備 DSLAM(DSL Access Multiplexers)---數位用戶迴路存取多工器 服務管理元件 --- 負責頻寬管理、用戶資料管理、用戶使用紀錄、用戶點選處理等 GSMS (Global Service Management System) LSMS (Local Service Management System)

  15. MOD網路元件 核心路由器（Core Router）: -高速交換路由器（GSR , Gigabit Switch Router） 邊緣路由器（Edge Router） : -高效能邊緣路由器（HPER , High Performance Edge Router） 亦即網路元件必須具備多點傳送之功能 並區分為Unicast Routing及Multicast Routing

  16. Host Router Multicast Host Router 中華電信MOD的路由功能 Unicast

  17. 1.Unicast Routing 提供TVOD（True Video On Demand , 隨選視訊） KOD（KaraOK On Demand , 隨選卡拉OK） Internet services等服務 －TVOD （True Video On Demand , 隨選視訊） ： （例如快轉、倒轉、暫停等）功能。 －KOD（KaraOK On Demand , 隨選卡拉OK）： 用戶選擇歌曲後，可以依用戶選播之順序依序播放點選之歌曲。 －Internet services：

  18. 2.Multicast Routing 提供NVOD（Near Video On Demand , 近似隨選視訊） Live-TV（電視直播）等服務 －NVOD（Near Video On Demand , 近似隨選視訊）： 提供時差式群播型隨選視訊服務。 得到類似VCR（Video Cassette Recorder）的方式，直接控制播放（例如快轉、倒轉、暫停等）功能其時差一般定在半小時之內。 －Live-TV（電視直播）： 提供用戶相當於無線電台或有線電視（CATV）之廣播式節目。

  19. MOD的視訊伺服器(Video Server) 分為TVOD伺服器、NVOD伺服器、KOD伺服器及Live-TV伺服器，玆簡述其功能如下： 1. TVOD（True Video On Demand , 隨選視訊）伺服器，主要特性為： － 依據用戶端要求，播放隨選視訊。 － 以Unicast的方式，傳送視訊封包。 2. NVOD（Near Video On Demand , 近似隨選視訊）伺服器，主要特性為： － 依據用戶端要求，提供時差式群播型近似隨選視訊服務。 － 以Multicast的方式，傳送視訊封包。 3. KOD（KaraOK On Demand , 隨選卡拉OK）伺服器：主要功能和TVOD（True Video On Demand , 隨選視訊）伺服器類似。 4. Live-TV（電視直播）伺服器：主要功能和NVOD（Near Video On Demand , 近似隨選視訊）伺服器類似。

  20. 服務種類 • 單點傳播(Unicast) • 廣播 (Broadcast) • 多點傳播(Multicast)

  21. 單點傳播(Unicast)可以提供隨選視訊，但可連線的用戶數量受限於網路頻寬單點傳播(Unicast)可以提供隨選視訊，但可連線的用戶數量受限於網路頻寬

  22. 頻寬需求和上線使用人數成正比 • 網路擁擠和順暢時，都放送相同的資料量到使用者端，完全沒有服務品質可言 • 資料傳送時，其資料接受者只有唯一的主機

  23. 廣播 (Broadcast)

  24. 當使用Broadcast時，同一網域上所有電腦主機均會收到資料封包當使用Broadcast時，同一網域上所有電腦主機均會收到資料封包 • 相同網域裡的電腦主機會持續收到資料封包，會導致使用者的網路效能大幅下降，整個網路亦無法順利使用

  25. 多點傳播(Multicast)可提供對多人同時播送，大幅降低對網路頻寬的 需求

  26. 多點傳播是一對多的傳遞方式，由來源端送出一份資料，靠著群播樹上的中間節點進行複製、儲存、選徑、遞送等方式，將來源端所送資料送達每一個主機多點傳播是一對多的傳遞方式，由來源端送出一份資料，靠著群播樹上的中間節點進行複製、儲存、選徑、遞送等方式，將來源端所送資料送達每一個主機 • 同一個網域，不管接收資料主機的數量，所需的頻寬都是一樣的

  27. 相對於傳統單點傳輸模式，群播有以下２個優點相對於傳統單點傳輸模式，群播有以下２個優點 • 高效率的資料傳送 • 高透明度的群播網路地址

  28. 群播型態 • 即時性：資料傳送時， 具有時間限制， 資　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 料必須在時間限制內送達 • 非即時性：資料傳送時， 沒有時間上的限 　制

  29. 群播樹的型態 • 來源樹:指每一個資料發送節點，建立一顆 最短路徑樹到每一個群體中接收端 節點 • 共享樹:只為群體建立一顆群播樹
