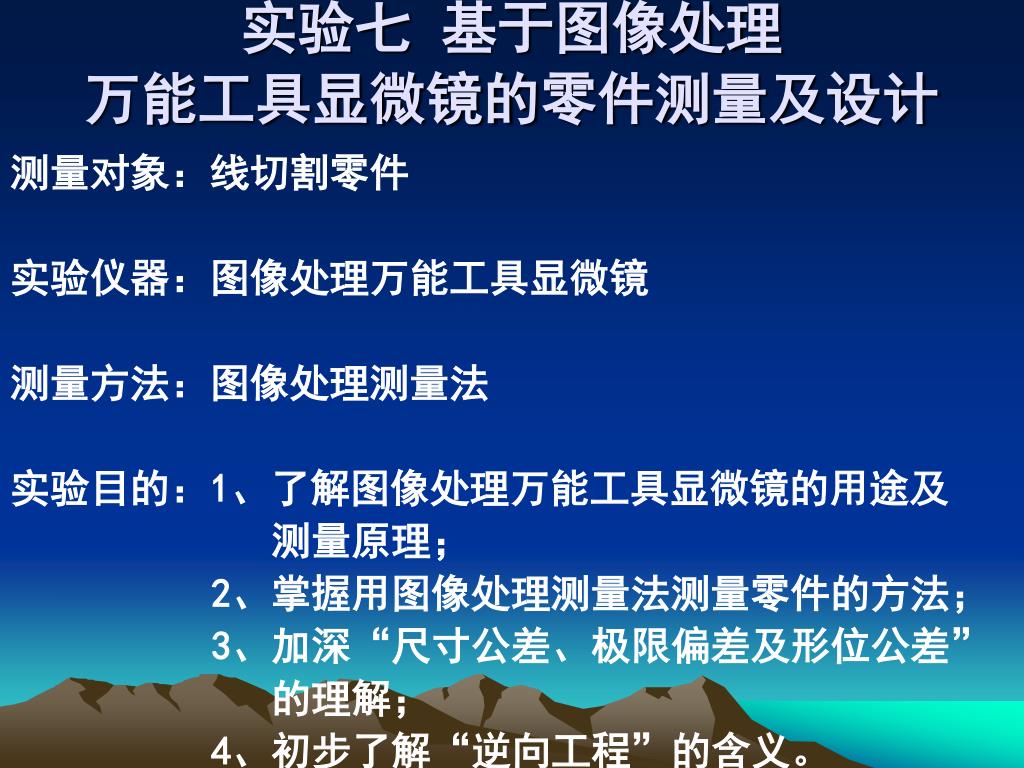

实验七 基于图像处理万能工具显微镜的零件测量及设计

测量对象:线切割零件

实验仪器:图像处理万能工具显微镜

测量方法:图像处理测量法

实验目的:1、了解图像处理万能工具显微镜的用途及

测量原理;

2、掌握用图像处理测量法测量零件的方法;

3、加深“尺寸公差、极限偏差及形位公差”

的理解;

4、初步了解“逆向工程”的含义。


4198371

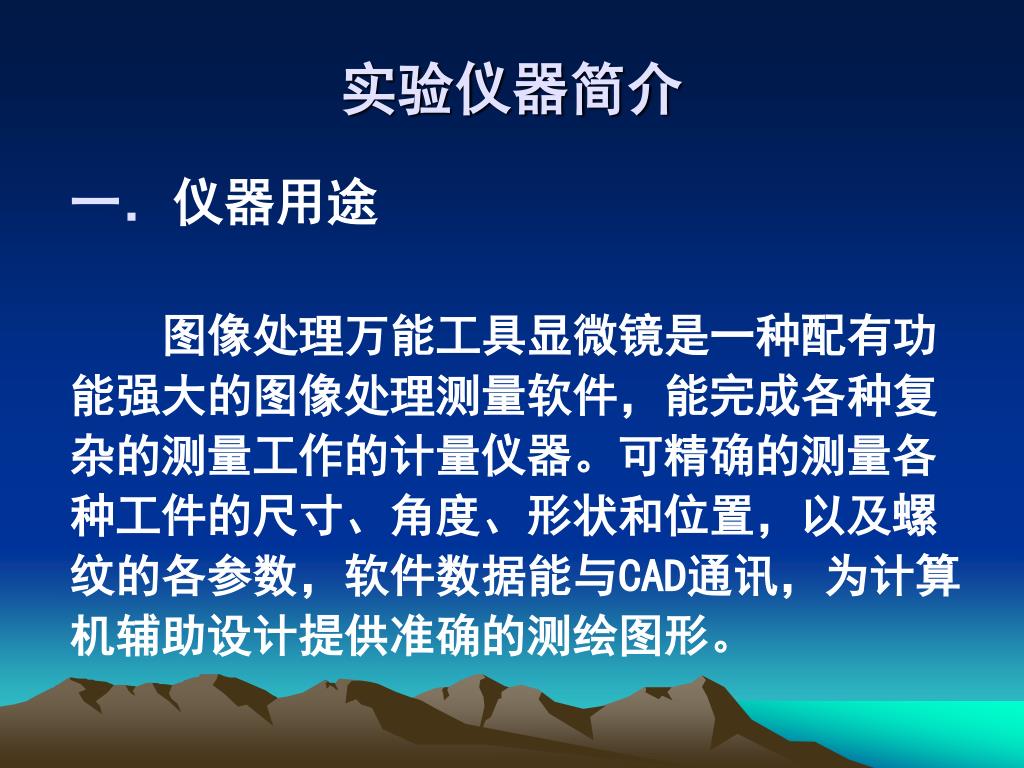

实验仪器简介

  • 仪器用途

    图像处理万能工具显微镜是一种配有功

    能强大的图像处理测量软件,能完成各种复

    杂的测量工作的计量仪器。可精确的测量各

    种工件的尺寸、角度、形状和位置,以及螺

    纹的各参数,软件数据能与CAD通讯,为计算

    机辅助设计提供准确的测绘图形。


4198371

  • 仪器主要结构

    1、底座

    2、船形工作台:用于承载被测工件,并可沿X坐标在

    底座上运动。

    3、横向托架:载着主显微镜,并可沿Y坐标在底座上

    运动。X、Y方向除了有快速移动机构,还有微动机

    构。

    4、电器箱:其上有亮度旋钮及CCD摄像与激光红点找

    正测量部位切换按钮。

    5、信号转接器、显示器、主机等。


4198371

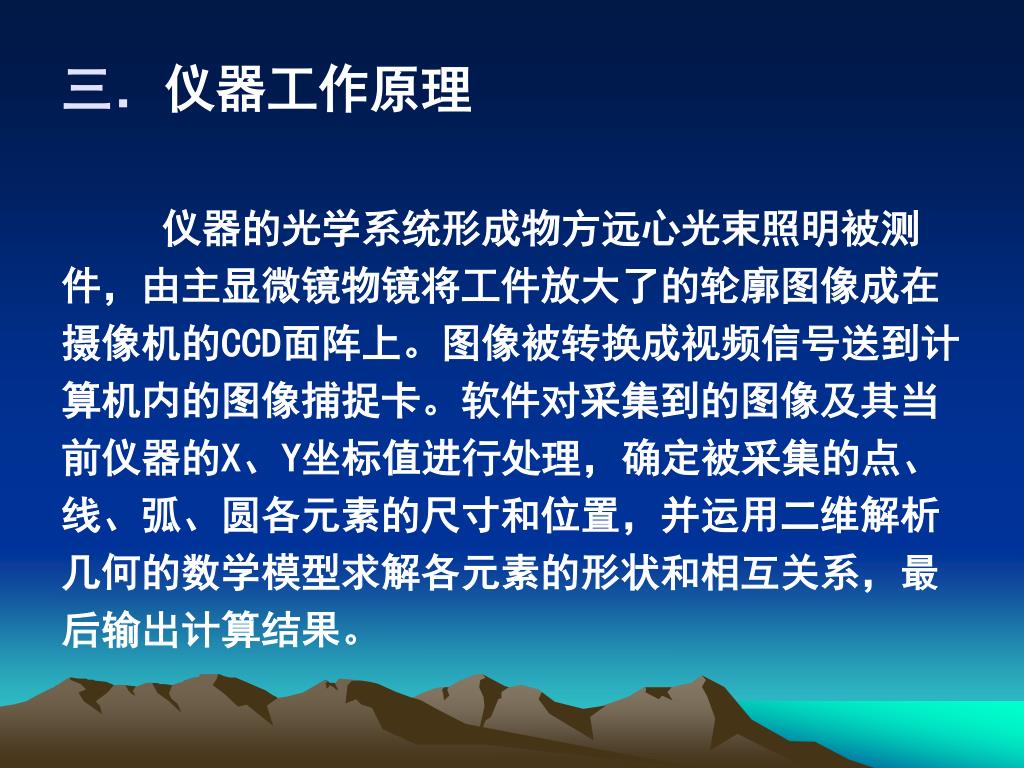

  • 仪器工作原理

    仪器的光学系统形成物方远心光束照明被测

    件,由主显微镜物镜将工件放大了的轮廓图像成在

    摄像机的CCD面阵上。图像被转换成视频信号送到计

    算机内的图像捕捉卡。软件对采集到的图像及其当

    前仪器的X、Y坐标值进行处理,确定被采集的点、

    线、弧、圆各元素的尺寸和位置,并运用二维解析

    几何的数学模型求解各元素的形状和相互关系,最

    后输出计算结果。


4198371

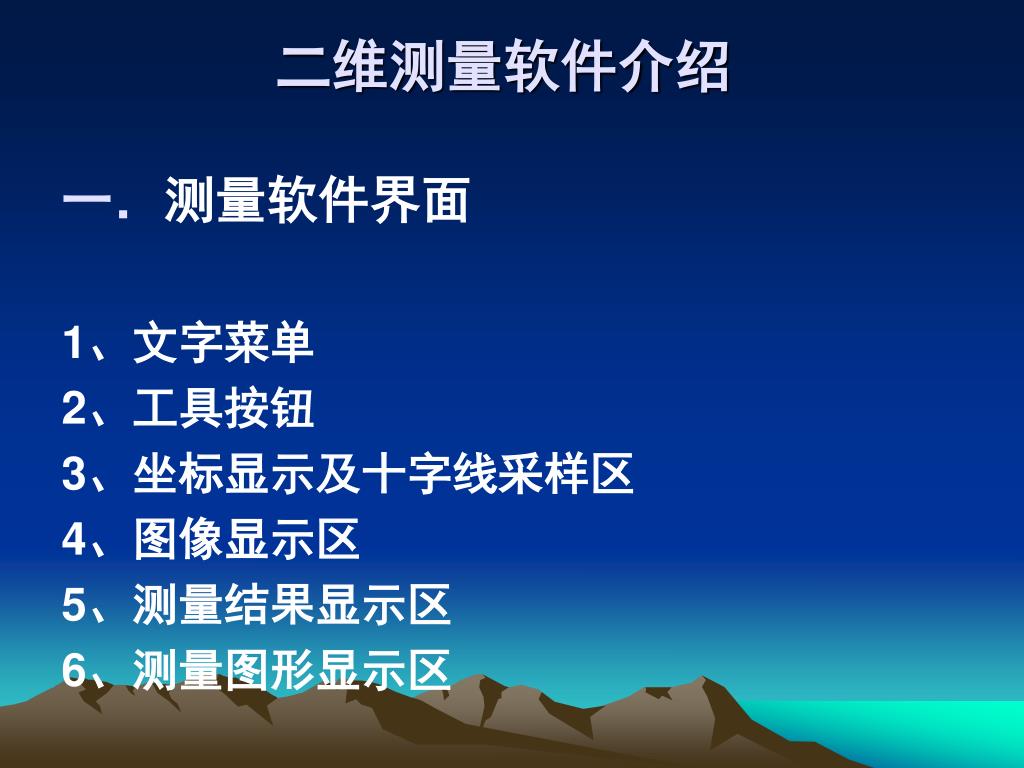

二维测量软件介绍

  • 测量软件界面

    1、文字菜单

    2、工具按钮

    3、坐标显示及十字线采样区

    4、图像显示区

    5、测量结果显示区

    6、测量图形显示区


4198371

  • 测量软件主要工具按钮

    1、采点方式:米字线、鼠标框选、鼠标找点

    2、采集工具:采集坐标点、线、圆、圆弧等

    3、组合功能:计算螺纹中径、半角、螺距,两点计算点

    间距和中点坐标,点和线计算点到直线距离,两圆计

    算交点坐标,两直线计算夹角等

    4、形位误差:直线度、圆度、圆弧度、

    同轴度、对称度、平行度


4198371

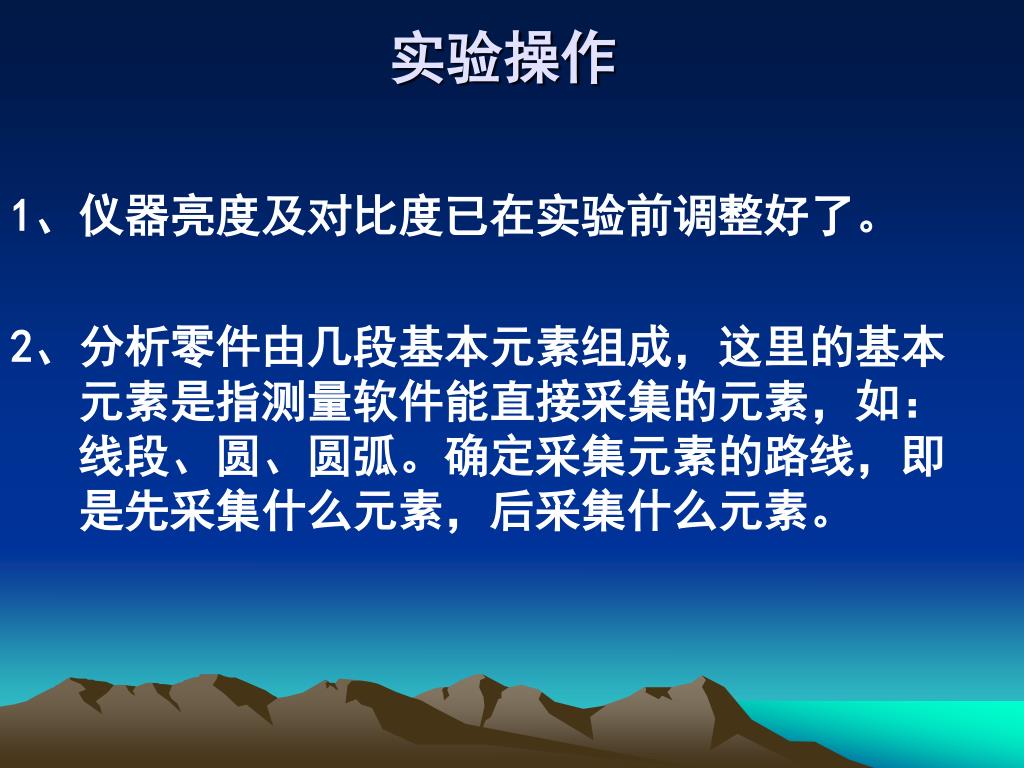

实验操作

1、仪器亮度及对比度已在实验前调整好了。

2、分析零件由几段基本元素组成,这里的基本元素是指测量软件能直接采集的元素,如:线段、圆、圆弧。确定采集元素的路线,即是先采集什么元素,后采集什么元素。


4198371

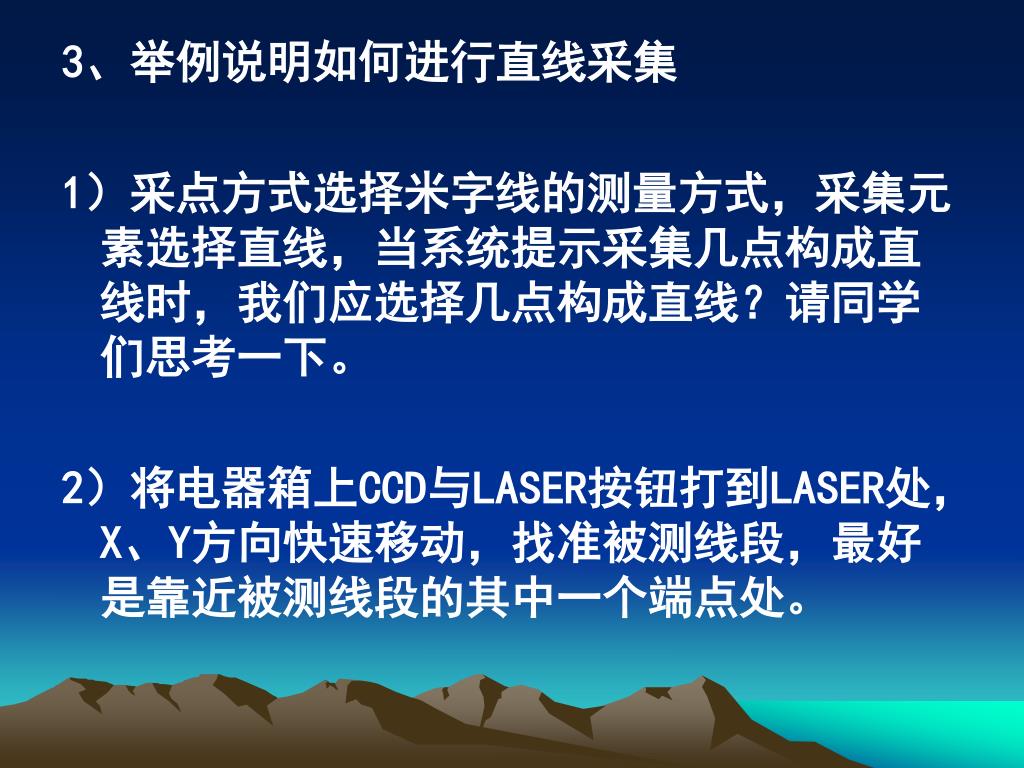

3、举例说明如何进行直线采集

1)采点方式选择米字线的测量方式,采集元素选择直线,当系统提示采集几点构成直线时,我们应选择几点构成直线?请同学们思考一下。

2)将电器箱上CCD与LASER按钮打到LASER处,X、Y方向快速移动,找准被测线段,最好是靠近被测线段的其中一个端点处。


4198371

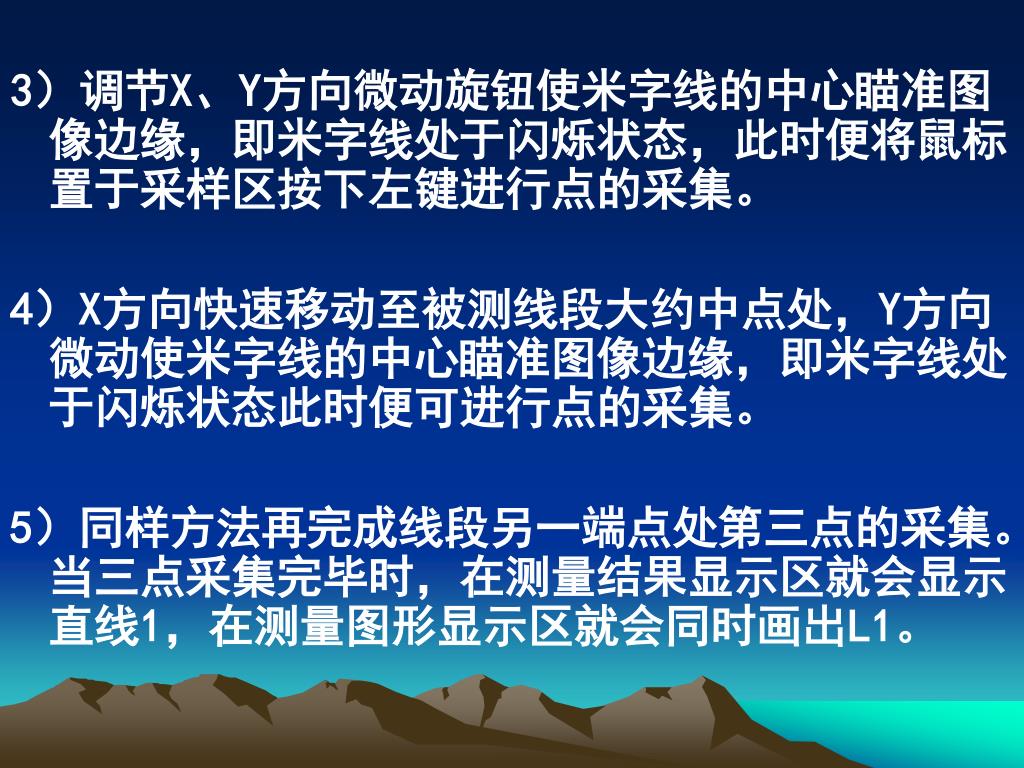

3)调节X、Y方向微动旋钮使米字线的中心瞄准图像边缘,即米字线处于闪烁状态,此时便将鼠标置于采样区按下左键进行点的采集。

4)X方向快速移动至被测线段大约中点处,Y方向微动使米字线的中心瞄准图像边缘,即米字线处于闪烁状态此时便可进行点的采集。

5)同样方法再完成线段另一端点处第三点的采集。当三点采集完毕时,在测量结果显示区就会显示直线1,在测量图形显示区就会同时画出L1。


4198371

4、下面由同学们自己完成一个圆的采集,我在一旁指导。提示你们思考:我们要在圆的轮廓边缘上采集几点构成圆?

5、当同学们学会直线及圆的采集后,接下来由同学们自行完成整个零件的元素采集工作。


4198371

实验数据处理

1、求最长边的直线度和中间圆弧的圆弧度;

2、将测绘图导入CAD软件中进行修改、设计 。

3、标注尺寸并生成零件图:要求孔按H6及两个槽

宽按IT8确定极限偏差,其余线性尺寸按未注公

差处理。

4、打印测试报告,要求有被测元素的测量原

始数据及零件图。


4198371

实验讨论

1、图像处理万能工具显微镜的主要测量对象有哪些?

2、该仪器的测量软件中,米字线和鼠标拉框的采点方式各有何优缺点?

3、在采集圆弧时,对于提高测量的重复性及准确度你是如何考虑的?
