Presentation Transcript


3

Εισαγωγή στην Επιστήμη των Η/Υ ΙΙ

Μάθημα 3

Αρχεία δεδομένων – Διαγράμματα


Matlab

Αρχεία δεδομένων στη Matlab

  • H Matlab μπορεί να χειριστεί αρκετά αρχεία δεδομένων

  • Π.χ.αρχεία Excel, tiff, png, bmp (graphics)

  • Lotus 123

  • WAV, AVI – αρχεία ήχου

  • CSV, TXT, DAT, DLM, TAB κλπ…


3

Εντολές χειρισμού αρχείων

  • Load

  • Save

  • Textread

  • Και πολλές άλλες …..


3

Παράδειγμα…..

SampleID%C%S

1010.36570.0636

1020.22080.1135

1030.53530.5191

1040.50090.5216

1050.5415-999

1060.501 -999


3

Παράδειγμα…..

%SampleIDCS

1010.36570.0636

1020.22080.1135

1030.53530.5191

1040.50090.5216

1050.5415NaN

1060.501 ΝaΝ


3

Χειρισμός Πινάκων

  • Τα δεδομένα από το αρχείο που εισάγουμε στη Matlab αποθηκεύονται σε ένα πίνακα

  • Οι στήλες του πίνακα είναι όσες και οι στήλες του αρχείου

  • Οι γραμμές του πίνακα είναι όσες οι γραμμές του αρχείου


3

Παράδειγμα…..

%SampleID%C%S

1010.36570.0636

1020.22080.1135

1030.53530.5191

1040.50090.5216

1050.5415NaN

1060.501 ΝaΝ

Τι πίνακα θα πάρουμε..??

geochem 6x3 144 double array


3

Πίνακες……

στήλες

1010.36570.0636

1020.22080.1135

1030.53530.5191

1040.50090.5216

1050.5415NaN

1060.501 ΝaΝ

  • Σε ένα πίνακα Α το στοιχείο γραμμήxστήλη συμβολίζεται σαν Α(γραμμή,στήλη)

  • Π.χ. Α(3,1)=103

  • Στον χειρισμό Πινάκων ο χαρακτήρας :είναι πολύ σημαντικός, συμβολίζει ΌΛΑ τα στοιχεία

  • Π.χ. Α(:,1)

γραμμές

Πίνακας 6x3


3

Αποθήκευση

  • Save

  • Με την εντολή Saveμπορούμε να αποθηκεύσουμε ΟΛΕΣ τις μεταβλητές που έχουν οριστεί μέσα στο περιβάλλον της Matlab σε ένα binary αρχείο το οποίο μπορούμε αργότερα να φορτώσουμε με την εντολή Load

  • Εναλλακτικά μπορούμε να αποθηκεύσουμε κάποιες μεταβλητές μόνο ή να αποθηκεύσουμε τα δεδομένα σε μορφή ASCII (text).

    π.χ. save('d:\mymfiles\june10','vol','temp','-ASCII')


3

Δημιουργία Διαγραμμάτων

  • Η Μatlab περιέχει πάρα πολλές συναρτήσεις για τη δημιουργία διαγραμμάτων π.χ. Plot, plot3, hist, rose, loglog, polar, semilogx κλπ.

  • Η πιο βασική είναι η plot.


Plotting

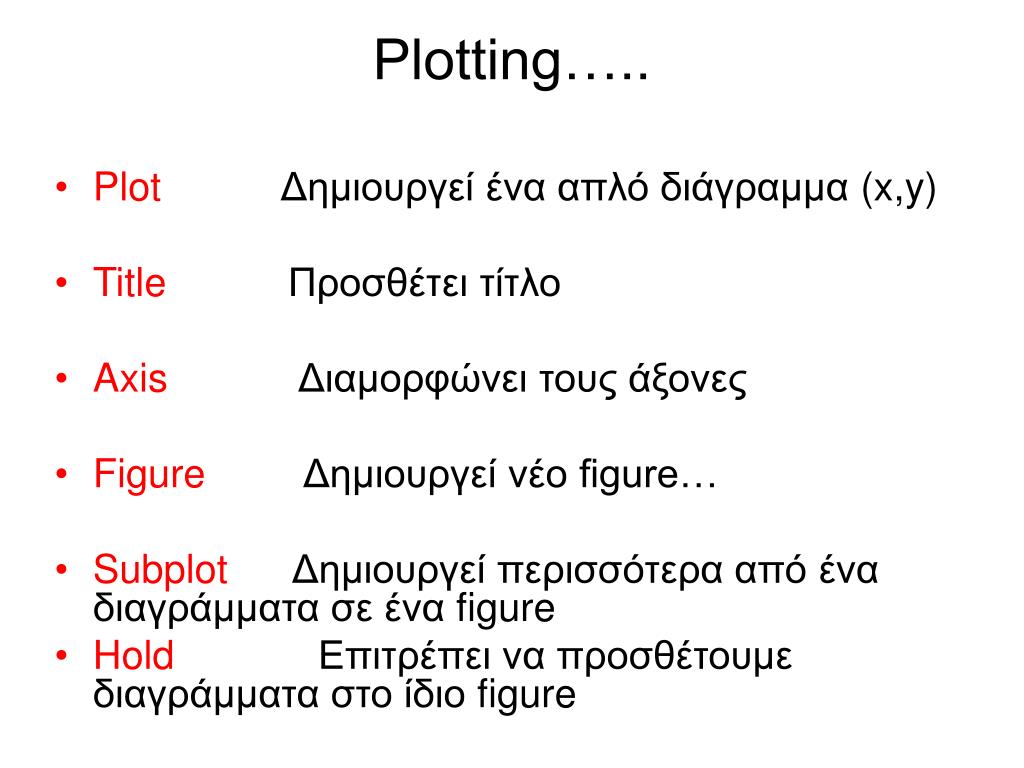

Plotting…..

  • Plot Δημιουργεί ένα απλό διάγραμμα (x,y)

  • Title Προσθέτει τίτλο

  • Axis Διαμορφώνει τους άξονες

  • Figure Δημιουργεί νέο figure…

  • Subplot Δημιουργεί περισσότερα από ένα διαγράμματα σε ένα figure

  • Hold Επιτρέπει να προσθέτουμε διαγράμματα στο ίδιο figure


Plotting1

Plotting…..

plot(...,'PropertyName',PropertyValue,...)

Line style

Line width

Color Marker type

Marker size

Marker face and edge coloring


3

Παράδειγμα….

  • x = 0 : pi/10 : 2*pi;

  • y = sin(x);


3

Παράδειγμα….

  • x = 0 : pi/10 : 2*pi;

  • y1 = sin(x);

  • y2 = cos(x);

  • plot(x,y1,'r--',x,y2,'b-')


3

Παράδειγμα….

x = 0 : pi/10 : 2*pi;

y = sin(x);

plot(x,y)

z=cos(x)

hold

plot(x,z,'r')

hold off


3

Παράδειγμα….

plot(x,y,'--rs','LineWidth',2,...

'MarkerEdgeColor','k',...

'MarkerFaceColor','g',...

'MarkerSize',10)


Subplot

Subplot…..

subplot(2,2,1)

subplot(m,n,p)

income = [3.2 4.1 5.0 5.6];

outgo = [2.5 4.0 3.35 4.9];

subplot(2,1,1)

plot(income)

subplot(2,1,2)

plot(outgo)

n

m


3

Εξειδικευμένα διαγράμματα

  • Bar

  • Barh

  • Bar3

  • Bar3h


3

Εξειδικευμένα διαγράμματα

  • Pie

  • Pie3


3

Εξειδικευμένα διαγράμματα

  • Hist

  • Rose


  • Login
