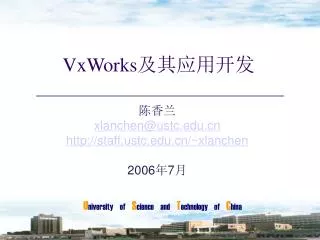

  1. VxWorks及其应用开发 陈香兰 xlanchen@ustc.edu.cn http://staff.ustc.edu.cn/~xlanchen 2006年7月

  2. 课程内容 • VxWorks和Tornado简介 • 任务和任务间通信 • 信号、中断处理与定时机制 • 调试环境与实例分析 • 网络编程 • VxWorks操作系统配置

  3. 建立调试环境和实例分析 xlanchen@2006.7.26

  4. 1、建立调试环境 • Tornado采用主机/目标机开发模式 • 我们以pcPentium目标机为例介绍调试环境的建立 • 目标机：通常使用被开发板但在开发阶段，如果有合适的开发板模拟器/仿真机（例如VmWare），建议使用

  5. 建立Bootable Application

  6. 选择BSP为pcPentium

  7. 1.1 配置文件config.h • 在x86系列的目标机上运行的vxWorks系统包括两部分： • 引导文件bootrom.sys和操作系统映像文件VxWorks

  8. 引导文件bootrom.sys • bootrom.sys的主要作用类似于BIOS，一般存放在一张软盘或目标机硬盘或目标机FLASH盘上，由Vxld或其他程序加载到内存 • 初始化目标机上的硬件 • 建立VxWorks运行的环境 • 从引导设备上加载VxWorks操作系统映像，并将CPU的控制权移交给操作系统

  9. 操作系统映像文件VxWorks • VxWorks是应用程序和目标代理程序运行的软件平台，一般存放在bootrom.sys所在的软盘或目标机硬盘或目标机FLASH盘，或主机硬盘上 • 由bootrom.sys的引导程序加载到目标机内存

  10. 上述两个文件可以利用Tornado提供的工具，按照BSP配置文件config.h中的有关配置自动生成上述两个文件可以利用Tornado提供的工具，按照BSP配置文件config.h中的有关配置自动生成 • 例如pcPentium的配置文件是..\target\config\pcPentium\config.h

  11. config.h • config.h定义： • 引导行 • 目标机操作系统包含的主要成分，例如软驱、IDE硬盘、SCSI设备、网络等设备驱动 • 文件系统（DOSFS、TFFS、CDROMFS等） • 调试方式 • 内存地址 • 以及有关参数

  12. 引导行 • 引导行定义了引导设备、引导路径、操作系统文件名、主机/目标机IP地址、子网掩码、FTP用户名和口令等参数 • 对于x86平台目标机，引导设备可以是软盘、硬盘、FLASH盘和网卡 • 一般通过以太网或RS232标准串口连接进行调试

  13. pcPentium\config.h中的缺省启动行

  14. 在x86平台上，首先确定调试手段 • 网络 or 串口 • 然后根据下列步骤建立调试环境 • 修改配置文件 • 生成bootrom引导文件和VxWorks映像文件 • 制作启动软盘 • 配置主机环境 • 用启动软盘启动目标机 • 从主机连接到目标机

  15. 1.2 网络连接 步骤0：确定调试手段 • 使用以太网连接调试方式，通过网络使用FTP协议从主机下载VxWorks映像 • 首先要确定目标机使用的网卡类型号 • VxWorks支持的网卡参见config.h • 使用某个网卡，必须包含相应的INCLUDE_XXX

  16. VxWorks支持的网卡（from config.h）

  17. 步骤1：修改config.h 修改引导行 • 引导文件根据引导行来确定引导设备、引导路径、操作系统文件，并且引导行存放在固定的位置 • 操作系统访问引导行来确定网络的配置 • 系统reboot时也将访问引导行

  18. VmWare的引导行 • “"lnPci(0,0)your_host_name:d:\\vxWorks h=90.0.0.3 e=90.0.0.50 u=target pw=vxworks tn=target"” • 解释如下： • 启动设备名——lnPci(0,0) • 主机标志名，可以任意填写，不影响启动过程——your_host_name • 主机端的操作系统路径和文件名——d:\\vxWorks • 主机IP地址——h=90.0.0.3 • 目标机IP地址——e=90.0.0.50 • 用户名，主机的FTP服务器必须有相应的同名用户——u=target • 口令，必须与主机的FTP服务器相应的同名用户的口令相同——pw=vxworks • 目标名，可以任意设置，不影响启动过程——tn=target

  19. 修改config.h • 为了使用键盘和控制台 • 修改 • 为：

  20. 修改config.h 修改网络驱动选项 • 选择VmWare支持的网卡

  21. 步骤2.1：生成bootrom • 选择菜单Build->Build Boot Rom

  22. 弹出的窗口 • BSP选择pcPentium，Image选择bootrom和gnu • 点击OK，会弹出Build Output窗口显示编译过程 • 等待编译成功

  23. 步骤2.2：生成VxWorks • VxWroks有很多组件 黑色为VxWorks当前 所包含的组件

  24. 打开development tool components 为了能够使用shell， 选择target shell components

  25. 选择菜单buildrebuild all • 等待编译结束 • 编译出来的目标文件在工程目录下的default目录下，是vxWorks

  26. 步骤3：制作启动软盘 • 如果没有软驱，可以使用虚拟软驱，例如RamDiskNT • 在windows的cmd命令窗口下，进入..\target\config\pcPentium目录： • 命令：format a: • 用于格式化软盘，第一次使用时需要 • mkboot a: bootrom (如果提示没有mkboot命令，则需要到..\host\x86-win32\bin下，运行torVars.bat

  27. 打开cmd命令窗口

  28. 步骤4：配置主机环境 • 设置FTP服务器 • 可以使用常用的FTP服务器 • 例如Serv_U • 也可以使用Tornado自带的FTP Server • 使用FTP服务器的关键在于提供正确的用户名和密码

  29. 若使用Tornado自带的FTP Server • 启动Tornado组件FTP Server • 在WFTPD窗口中选择菜单Security中的User/right… • 在其弹出窗口中选择New User

  30. 根据提示信息输入： • 登录用户名和密码（要与DEFAULT_BOOT_LINE中指定的一致） • Home Directory • 如果这个路径不是默认的vxWorks镜像生成目录的路径，则需要拷贝生成的vxWorks镜像到该路径下 • 比如从上面的default目录下拷贝到D盘

  31. 步骤5：从启动软盘启动目标机 • 将目标机配置为从软盘启动 • 开机

  32. 步骤7：从主机连接到目标机 • 可以使用Target Server从主机连接到目标机 • 在菜单ToolsTarget ServerConfigure… • 在弹出窗口中 • 首先给目标服务器命名 • 在Target Servers Property中，选择Back End，并在Available Back中选择wdbrpc，在Target Ip/Address中输入目标机IP

  33. 在Target Servers Property中，选择Core File and Symbols，选择File为BSP目标文件所在目录的VxWorks，并选取为All Symbols • … • Launch • 点击图形按钮中下拉框，选择目标机，即可

  34. 1.3 直接从软盘启动 • 缺省启动行： "fd=0,0(0,0)host:/fd0/vxWorks h=90.0.0.3 e=90.0.0.50 u=target“ • 并且将vxWorks映像拷贝到软盘中（a:） • 不必配置主机环境，直接使用启动盘启动目标机 • 通过软盘无法调试VxWorks，可以通过配置网络或串口实现主机与目标机相连 • 由于软盘有大小限制，VxWorks的功能不能太多，否则推荐网络方式

  35. 演示从网络方式启动 • 一些可能失败的原因： • 正确的网卡驱动 • 防火墙设置 • IP设置 • 操作系统映像路径 • 用户名和密码

  36. VxWorks操作系统配置 xlanchen@2006.7.26

  37. Bootable Application • 当创建可启动的应用时，在Workspace窗口的Files栏中，可以看到：

  38. linkSyms.c • 动态生成的配置文件，用来获得正确的symbols references • prjConfig.c • 动态生成的配置文件 • 包含VxWorks中当前包含的各个组件的初始化代码 • romInit.s • VxWorks的boot ROM的入口代码

  39. romStart.c • 将VxWorks映像装入RAM • sysALib.s • 包含系统开始运行的代码 • sysLib.c • 包含体系结构相关的一些例程 • userAppInit.c • 应用程序的初始化入口

  40. userAppInit.c

  41. 配置VxWorks的组件 • 打开Workspace中的VxWorks，可以看到当前VxWorks的配置情况 • 黑色：当前已经选用的组件 • 在配置过程中，如果知道组件的部分信息，可以根据该信息查找所属的组件 • 例如

  42. 获得组件的属性 • 双击感兴趣的组件 • 例如：

  43. 增加/删除一个组件 • 在感兴趣的组件上。使用右键 • 对于当前没有包含的组件，使用Include …增加 • 对于当前已经包含的组建，使用Exclude…删除 • 如果组件中还包括其他组件（显示为+,-），将会显示一个选择框，根据需要打勾

  44. 有的组件目录中包含若干个不相容的选项，只能选择其中一个，例如有的组件目录中包含若干个不相容的选项，只能选择其中一个，例如

  45. 修改组件的参数 • 对于感兴趣的组件，有些参数可以修改，例如

  46. 估计已有组件的大小 • 在项目上：右键Properties…size
