  1. Global Area networkIEEE 802.20 Ivan Siluković

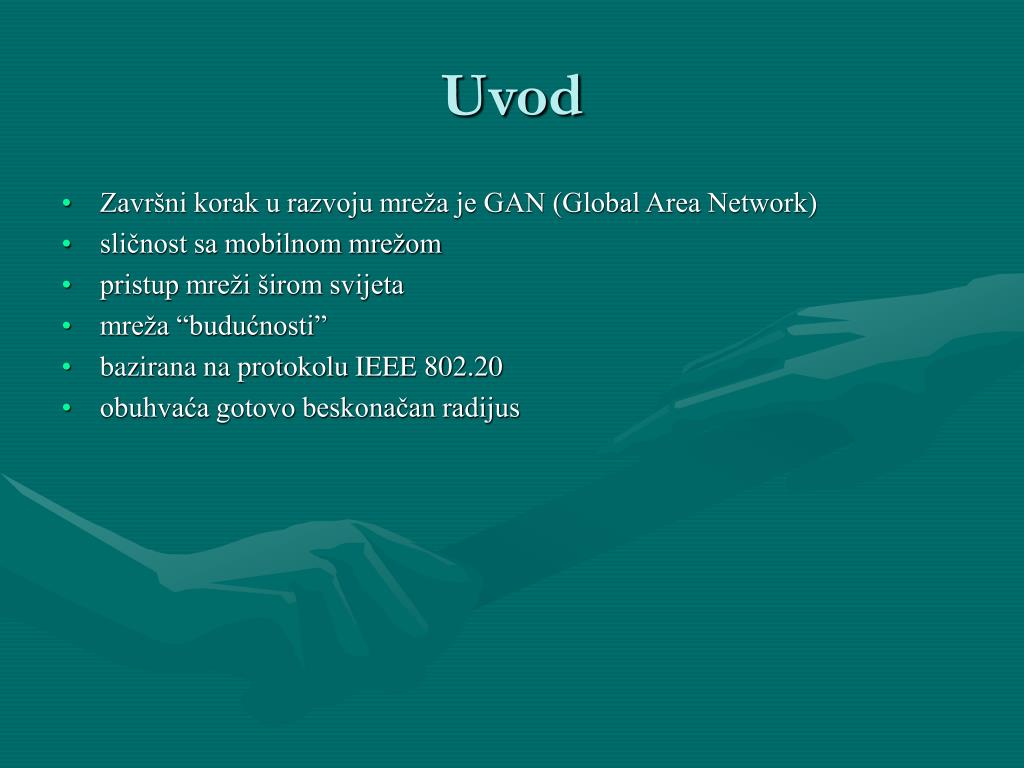

  2. Uvod • Završni korak u razvoju mreža je GAN (Global Area Network) • sličnost sa mobilnom mrežom • pristup mreži širom svijeta • mreža “budućnosti” • bazirana na protokolu IEEE 802.20 • obuhvaća gotovo beskonačan radijus

  3. Povijesni razvoj • svrhu efektivnih smanjenja troškova, povećanja efikasnosti, u svrhu stvaranja veze koja je dostupna 24 sata na dan • zadovoljenje sve većih zahtjeva korisnika • projekt se javlja u svibnju 2002. unutar 802.16 • srpanj 2002. izdvajanje u grupu MBWA Executive Committee Study Group • definira 5 osnovnih zahtjeva na kojima će biti baziran novi protokol • prosinac 2002. – nadležno tijelo IEEE – a odabrava projekt, čime i zvanično nastaje novi protokol pod nazivom IEEE 802.20

  4. Svojstva • transparentnost i heterogenost, kompatibilnost sa mrežama baziranim na drugim protokolima • virtualno sučelje između dva sloja različitih mreža kako bi se omogućilo postojanje transparentnog IP protokola između mobilnih i bežičnih mreža • riješavanje problema na fizičkom (MAC) sloju • promjene nije potrebno vršiti za nepokretljivog korisnika, već onaj pokretljivi stvara probleme • riješenje problema preko mobilnog IP – a (Mobile IP)

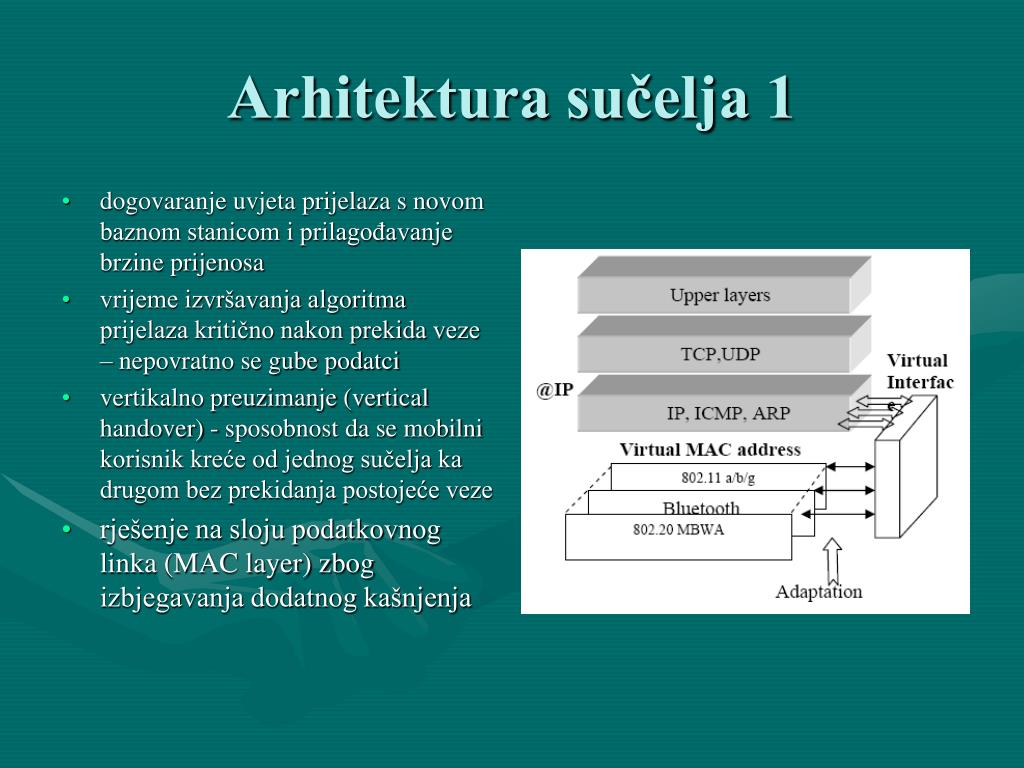

  5. Arhitektura sučelja 1 • dogovaranje uvjeta prijelaza s novom baznom stanicom i prilagođavanje brzine prijenosa • vrijeme izvršavanja algoritma prijelaza kritično nakon prekida veze – nepovratno se gube podatci • vertikalno preuzimanje (vertical handover) - sposobnost da se mobilni korisnik kreće od jednog sučelja ka drugom bez prekidanja postojeće veze • rješenje na sloju podatkovnog linka (MAC layer) zbog izbjegavanja dodatnog kašnjenja

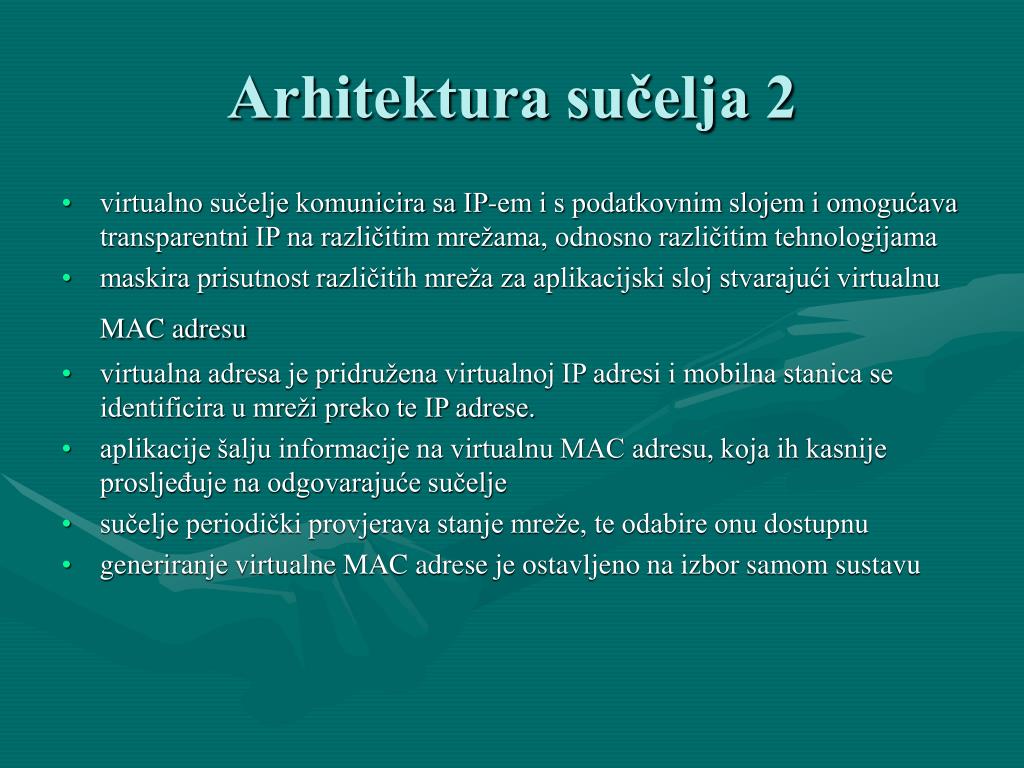

  6. Arhitektura sučelja 2 • virtualno sučelje komunicira sa IP-em i s podatkovnim slojem i omogućava transparentni IP na različitim mrežama, odnosno različitim tehnologijama • maskira prisutnost različitih mreža za aplikacijski sloj stvarajući virtualnu MAC adresu • virtualna adresa je pridružena virtualnoj IP adresi i mobilna stanica se identificira u mreži preko te IP adrese. • aplikacije šalju informacije na virtualnu MAC adresu, koja ih kasnije prosljeđuje na odgovarajuće sučelje • sučelje periodički provjerava stanje mreže, te odabire onu dostupnu • generiranje virtualne MAC adrese je ostavljeno na izbor samom sustavu

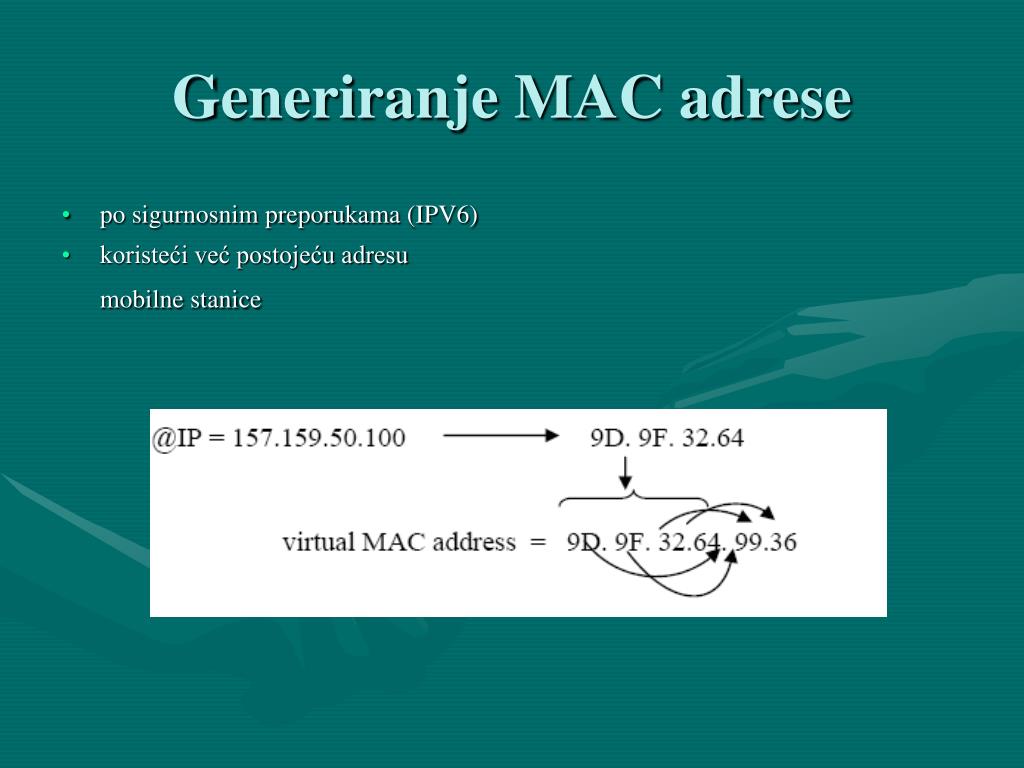

  7. Generiranje MAC adrese • po sigurnosnim preporukama (IPV6) • koristeći već postojeću adresu mobilne stanice

  8. Odlike 802.20 • ubrzanje razvoja bežične mreže, smanje cijene i poboljšanje performansi • do sada su 2.5G i 3G bežične mreže bile najbolje za prijenos zvuka (govora) i za usko–pojasne aplikacije ali postoji veliko ograničenje u cijeni usluge • danas slanje informacija preko poruka zauzima 60% bežičnih usluga • do 2009. trebalo bi ga koristiti više od 30 milijuna korisnika. • koristi optimiziranu IP – tehnologiju=> smanjenje cijene

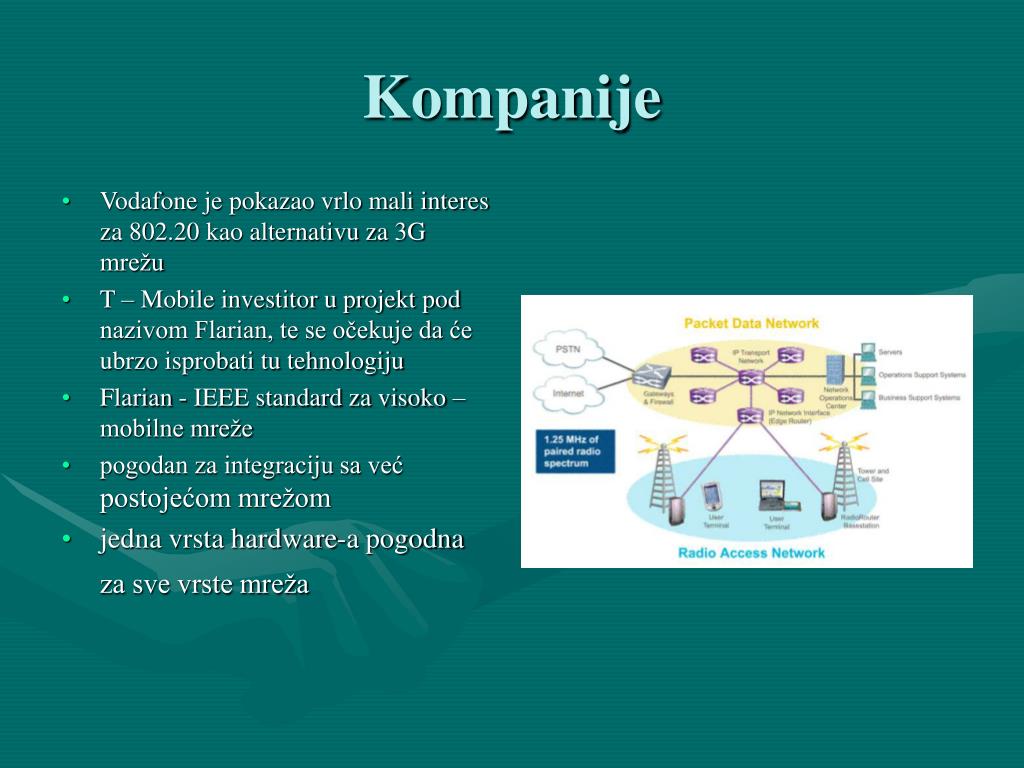

  9. Kompanije • Vodafone je pokazao vrlo mali interes za 802.20 kao alternativu za 3G mrežu • T – Mobile investitor u projekt pod nazivom Flarian, te se očekuje da će ubrzo isprobati tu tehnologiju • Flarian - IEEE standard za visoko – mobilne mreže • pogodan za integraciju sa već postojećom mrežom • jedna vrsta hardware-a pogodna za sve vrste mreža

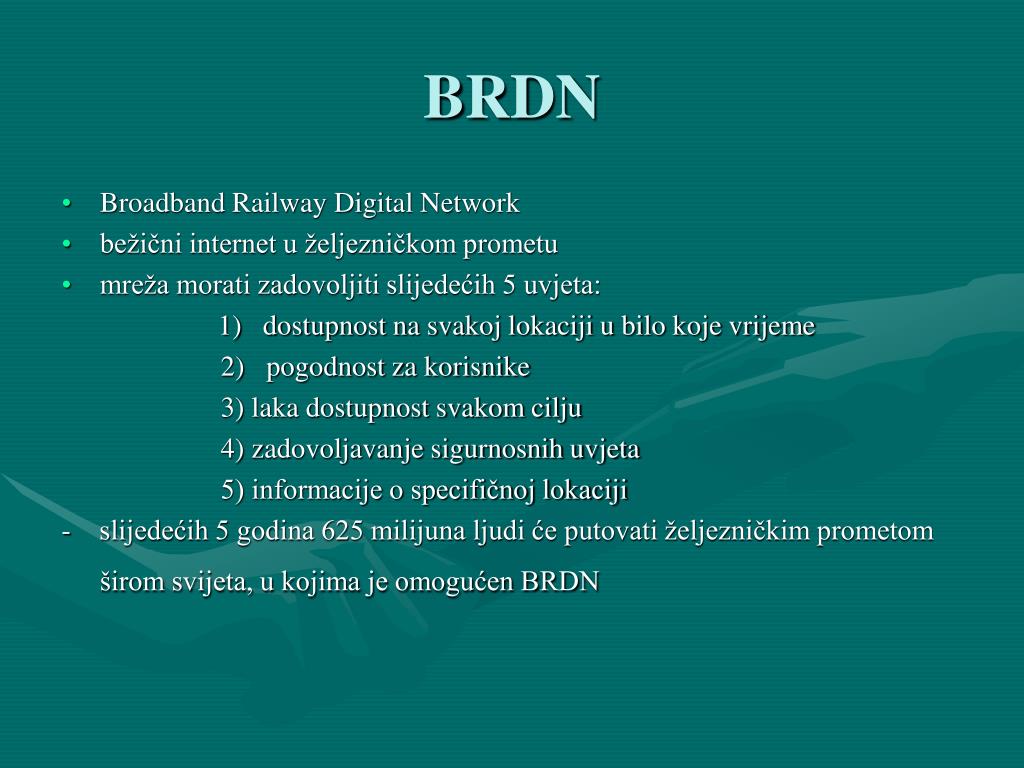

  10. BRDN • Broadband Railway Digital Network • bežični internet u željezničkom prometu • mreža morati zadovoljiti slijedećih 5 uvjeta: 1) dostupnost na svakoj lokaciji u bilo koje vrijeme 2) pogodnost za korisnike 3) laka dostupnost svakom cilju 4) zadovoljavanje sigurnosnih uvjeta 5) informacije o specifičnoj lokaciji - slijedećih 5 godina 625 milijuna ljudi će putovati željezničkim prometom širom svijeta, u kojima je omogućen BRDN

  11. BRDN • danas samo kontrola prometa i međusobna signalizacija • prijenos većeg kapaciteta podataka još uvijek veliki problem • Razvoj RCS - a (Railway Communication System) usporedo s MCS – om (Mobile Communication System) • brzina do 250 km/h na širokom području

  12. BRDN • IEEE 802.20 – ključan za razvoj BRDN – a • specificiran je na fizičkom sloju na virtualnom sučelju za mobilne širokopojasne bežične mreže, a koristi pojaseve ispod 3.5 GHz, optimiziran za IP – podatkovni prijenos, s brzinom od 1 Mbps • za pokretne mobilne stanice do brzine od 250 km/h

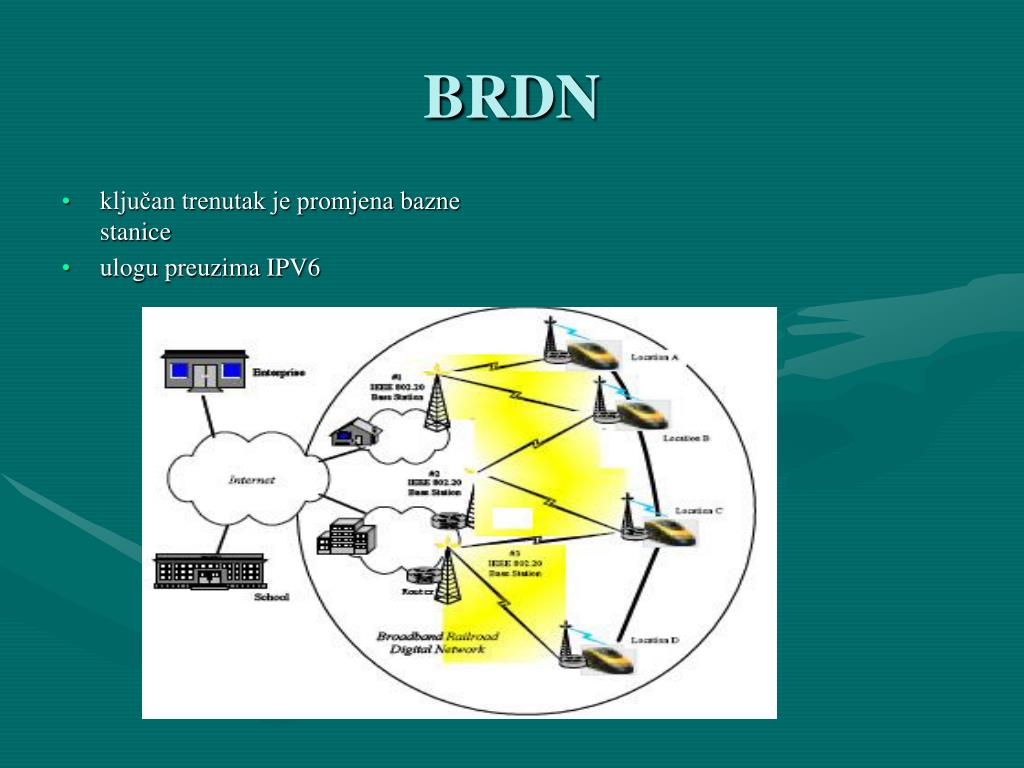

  13. BRDN • ključan trenutak je promjena bazne stanice • ulogu preuzima IPV6

  14. BRDN • PPH (Predictive Pre – Handover) algoritam • Koraci PPH algoritma su: • inicijalizacija: unošenje podataka o svakoj promjeni mreže u ovisnosti o kretanju vlaka – HANDOVER TABLE • predviđanje promjene: predviđanje slijedeće mreže, adrese routera, i vremena promjene • dodjeljivanje frekvencije kojom će se poslije detektirati • pripreme za autorizaciju • kopiranje komunikacijskih podataka u mrežu od koje će se preuzeti mobilna stanica • sama predaja kad se detektira da je signal bolji nego signal prijašnje mreže • automatsko ponavljanje slanja izgubljenih podataka
