Россия. США. Канада. Европа. Двигатели | Автоматика | Энергия | Лакокраски. Устройства плавного пуска. Официальный дилер. Рынок сбыта. Изготовители панелей управления Если требуется байпас Применение в тяжелых условиях эксплуатации Применения, требующие высокого КПД.

Download Presentation

Устройства плавного пуска

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4988993

Россия

США

Канада

Европа

Двигатели | Автоматика| Энергия | Лакокраски

Устройства плавного пуска

Официальный дилер


4988993

Рынок сбыта

  • Изготовители панелей управления

  • Если требуется байпас

  • Применение в тяжелыхусловиях эксплуатации

  • Применения, требующие высокого КПД

Официальный дилер


4988993

Технические характеристики

  • Встроенный байпас

    • Экономия энергии

    • Компактность

    • Простота монтажа

    • Меньшая по размерам панель (без вентиляции)

  • Цикл пускового режима (10 пусков/час):

    • Стандартно: 300% (3xIn) в течение 30 сек.

  • Применение в сложных условиях эксплуатации

  • Ток: от 10A до 1400A

  • Напряжение: 220- 575В (тот же продукт)

  • Поставляется серия, рассчитанная на 690В

Официальный дилер


4988993

Технические характеристики

  • Температура 0…55ºC (без ухудшения характеристик)

  • Влажность 5…90% без конденсации

  • 0…1000м (снижение выходного тока до 4000м,

  • 1% / 100м)

  • Степень защиты IP00

    • Опционно поставляются устройства со

    • степенью защиты IP20

  • Металлический корпус

  • Возможность соединения по схеме «треугольник»

  • (на 42% меньше)

Официальный дилер


4988993

Технические характеристики

  • 6 изолированных цифровых входа – 24В постоянного тока

  • 1 вход длятерморезистора двигателя с

  • положительным температурным коэффициентом (PTC)

  • 1 аналоговый выход 0…10В пост. тока

  • 1 аналоговый выход 0/4 – 20мА

  • 3 релейных выхода 2A, 250В переменного тока

  • Последовательный интерфейс RS232

  • Опционно – интерфейс RS485

  • Управляемый источник питания со

  • встроенным фильтром ЭМС

  • Протоколы Profibus, DeviceNet, Ethernet иModbusRTU(опционно)

Официальный дилер


4988993

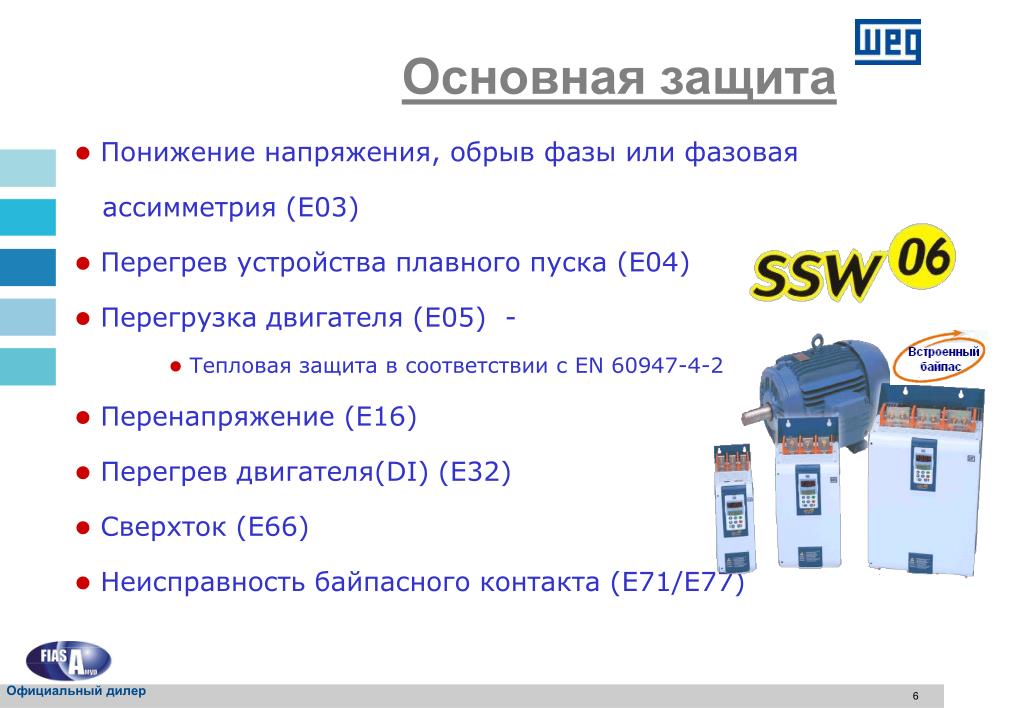

Основная защита

  • Понижение напряжения, обрыв фазы или фазовая

  • ассимметрия (E03)

  • Перегрев устройства плавного пуска (E04)

  • Перегрузка двигателя (E05) -

    • Тепловая защита в соответствии с EN 60947-4-2

  • Перенапряжение (E16)

  • Перегрев двигателя(DI) (E32)

  • Сверхток (E66)

  • Неисправность байпасного контакта (E71/E77)

  • Официальный дилер


    4988993

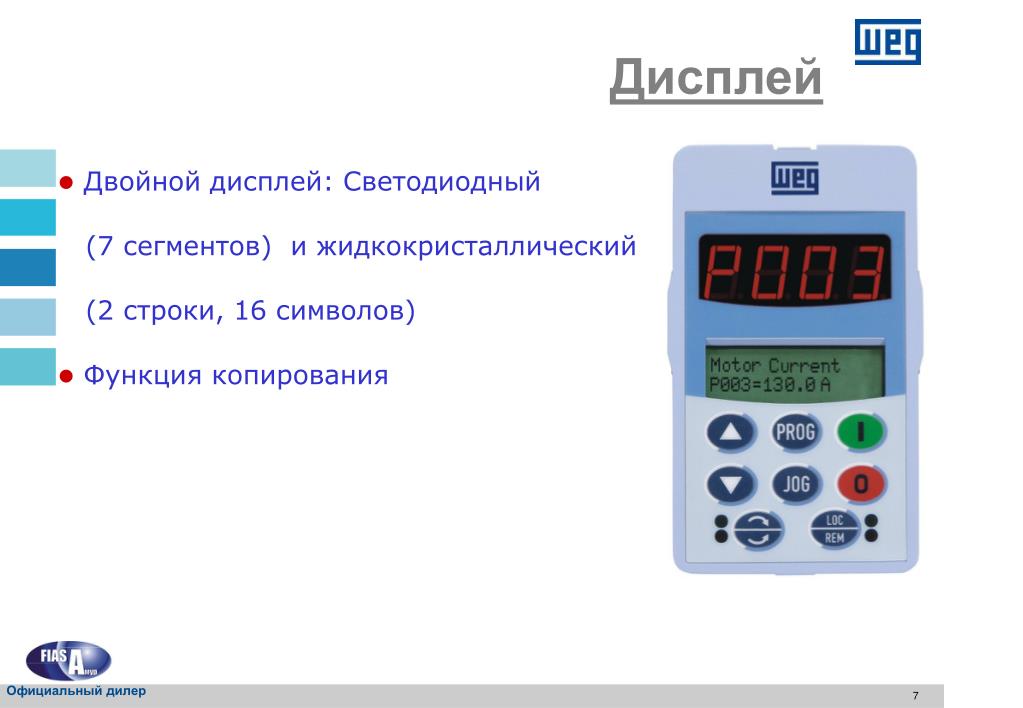

    Дисплей

    • Двойной дисплей: Светодиодный

    • (7 сегментов) и жидкокристаллический

    • (2 строки, 16 символов)

    • Функция копирования

    Официальный дилер


    4988993

    SSW-06 – функция SoftPLC

    Это ресурс, обеспечивающий функции программируемого логического контроллера для устройства плавного пуска SSW-06. Функция позволяет пользователю разрабатывать прикладные программы специального применения.

    С помощью SoftPLC можно создавать логику блокировки между цифровыми входами и выходами, аналоговыми выходами, пусковую логику двигателя и т.д.

    Официальный дилер


    4988993

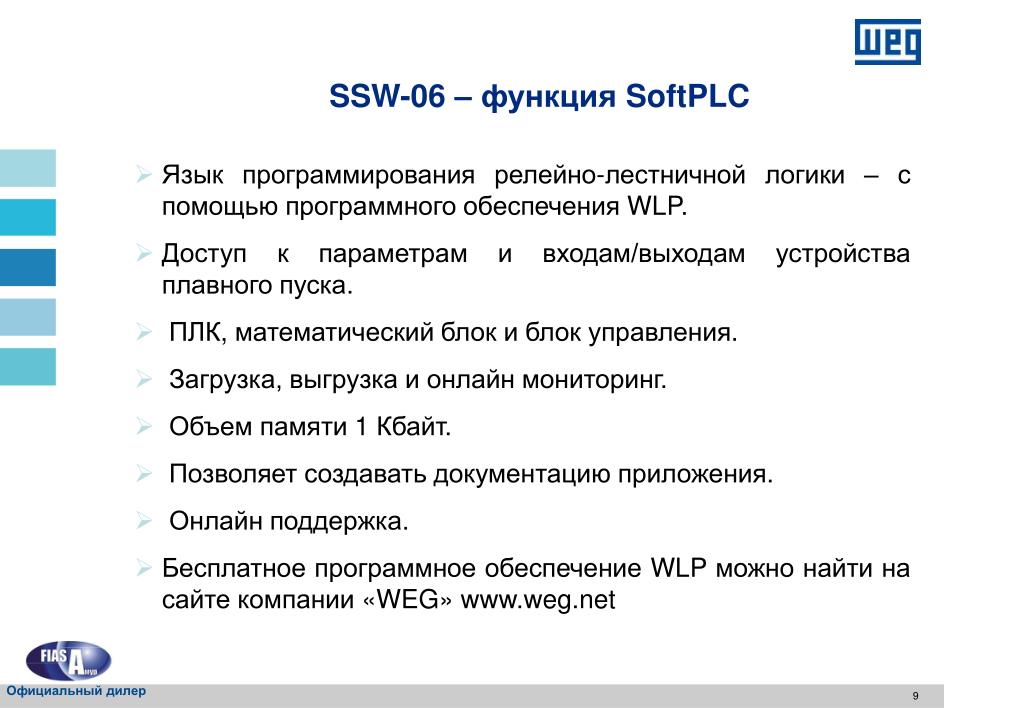

    SSW-06 – функция SoftPLC

    • Язык программирования релейно-лестничной логики – с помощью программного обеспечения WLP.

    • Доступ к параметрам и входам/выходам устройства плавного пуска.

    • ПЛК, математический блок и блок управления.

    • Загрузка, выгрузка и онлайн мониторинг.

    • Объем памяти 1 Кбайт.

    • Позволяет создавать документацию приложения.

    • Онлайн поддержка.

    • Бесплатное программное обеспечение WLP можно найти на сайте компании «WEG» www.weg.net

    Официальный дилер


    4988993

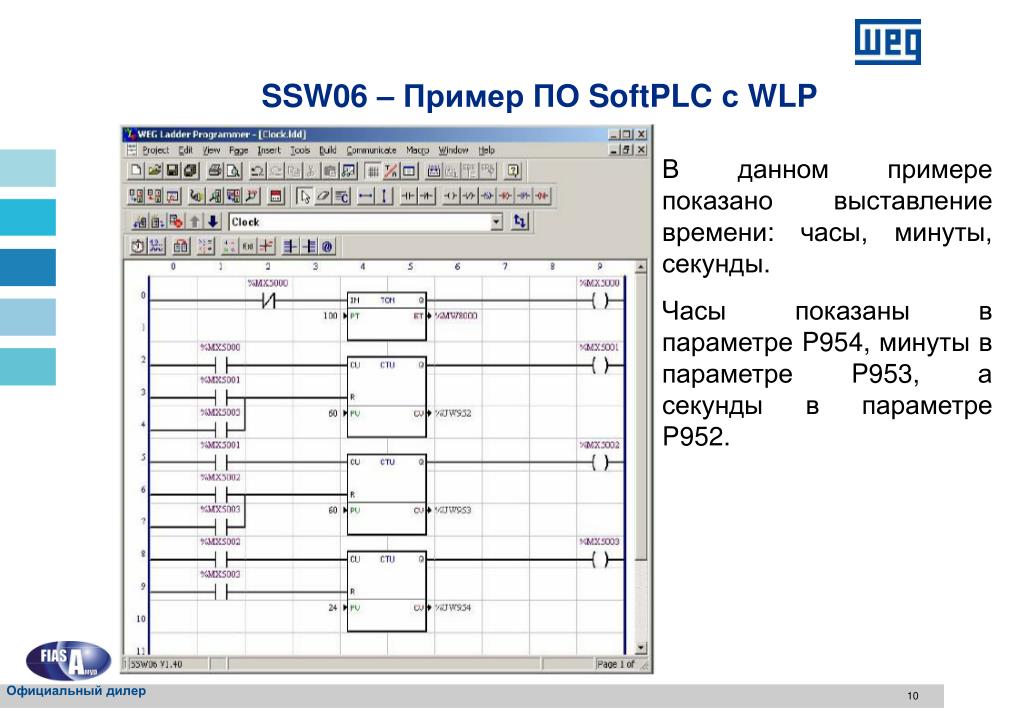

    SSW06 – Пример ПО SoftPLC с WLP

    В данном примере показано выставление времени: часы, минуты, секунды.

    Часы показаны в параметре P954, минуты в параметре P953, а секунды в параметре P952.

    Официальный дилер


    4988993

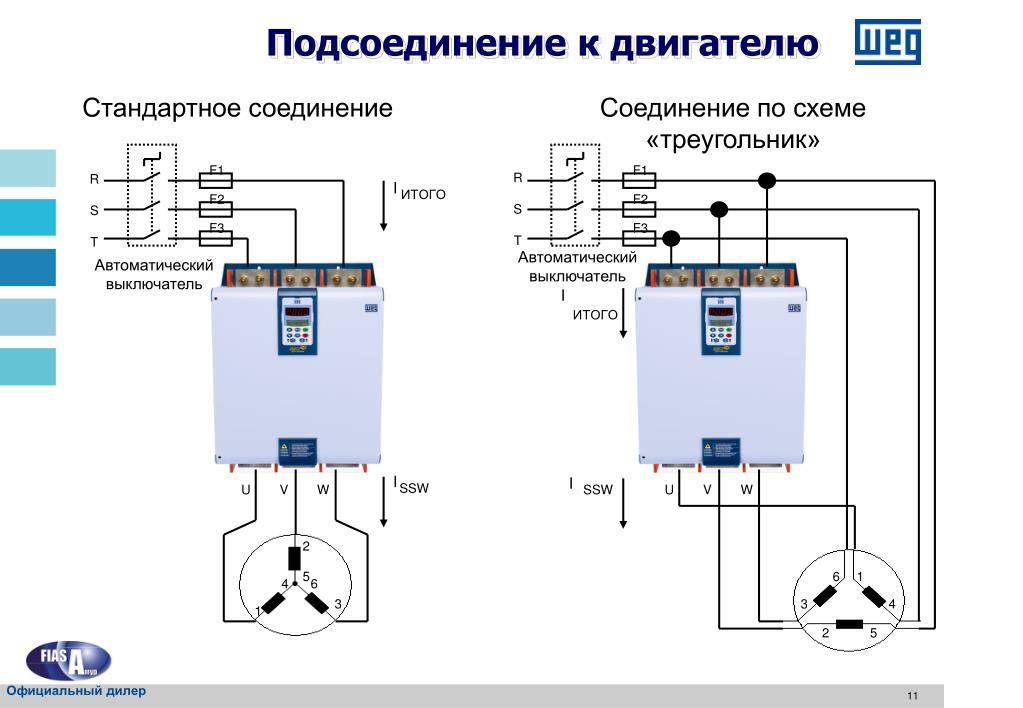

    Подсоединение к двигателю

    Стандартное соединение

    Соединение по схеме «треугольник»

    F1

    F1

    R

    S

    T

    R

    S

    T

    I

    ИТОГО

    F2

    F2

    F3

    F3

    Автоматический

    выключатель

    Автоматический

    выключатель

    I

    ИТОГО

    I

    I

    SSW

    U V W

    SSW

    U V W

    2

    5

    6

    1

    4

    6

    3

    3

    4

    1

    2

    5

    Официальный дилер


    4988993

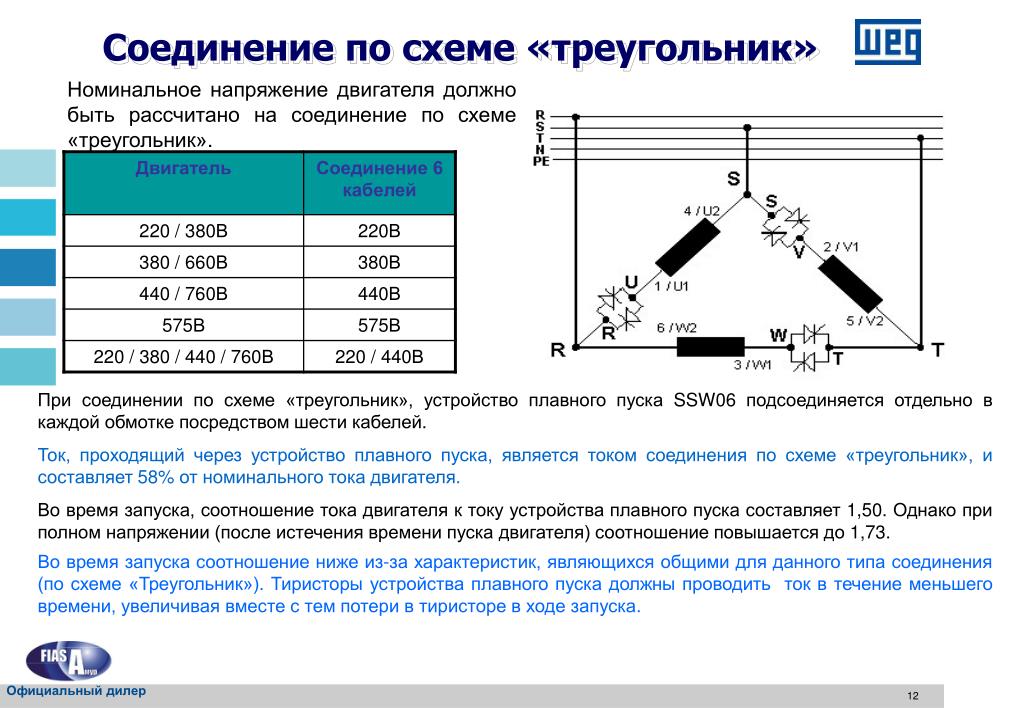

    Соединение по схеме «треугольник»

    Номинальное напряжение двигателя должно быть рассчитано на соединение по схеме «треугольник».

    При соединении по схеме «треугольник», устройство плавного пуска SSW06 подсоединяется отдельно в каждой обмотке посредством шести кабелей.

    Ток, проходящий через устройство плавного пуска, является током соединения по схеме «треугольник», и составляет 58% от номинального тока двигателя.

    Во время запуска, соотношение тока двигателя к току устройства плавного пуска составляет 1,50. Однако при полном напряжении (после истечения времени пуска двигателя) соотношение повышается до 1,73.

    • Во время запуска соотношение ниже из-за характеристик, являющихся общими для данного типа соединения (по схеме «Треугольник»). Тиристоры устройства плавного пуска должны проводить ток в течение меньшего времени, увеличивая вместе с тем потери в тиристоре в ходе запуска.

    Официальный дилер


    4988993

    Подсоединение к двигателю

    Соединение по схеме «треугольник»

    Соединение по схеме «треугольник» требует двухпроводной системы, однако при небольших расстояниях это будет более экономичной опцией для комплекта «устройство плавного пуска + двигатель + провода».

    Соединение по схеме «треугольник» не может использоваться при напряжении 690В.

    Необходимо запрограммировать параметр Р150 при применении данного типа соединения.

    F1

    R

    S

    T

    F2

    F3

    Автоматический

    выключатель

    I

    ИТОГО

    I

    SSW

    U V W

    6

    1

    3

    4

    2

    5

    Официальный дилер


    4988993

    Принадлежности и опции

    Коммуникационные платы Fieldbus

    НОВИНКА

    Официальный дилер


    4988993

    Принадлежности и опции

    K-USB: Комплект -

    Позволяет выполнять соединение устройства SSW06 и ПК черезUSB.

    НОВИНКА

    Официальный дилер


    4988993

    WEG ELECTRIC CIS

    ООО «ФИАС-Амур» (официальный дилер)

    г. Комсомольск-на-Амуре, ул. Молодогвардейская 20Тел: (4217) 54-25-30, 55-37-25 Факс: (4217) 55-37-25

    Email:[email protected]

    Официальный дилер
