Presentation Transcript
slide1

DHCP Service

April. 2009

slide2

1. DHCP 통신과정 이해

2. DHCP 서비스 설치

3.

4.

5.

slide3

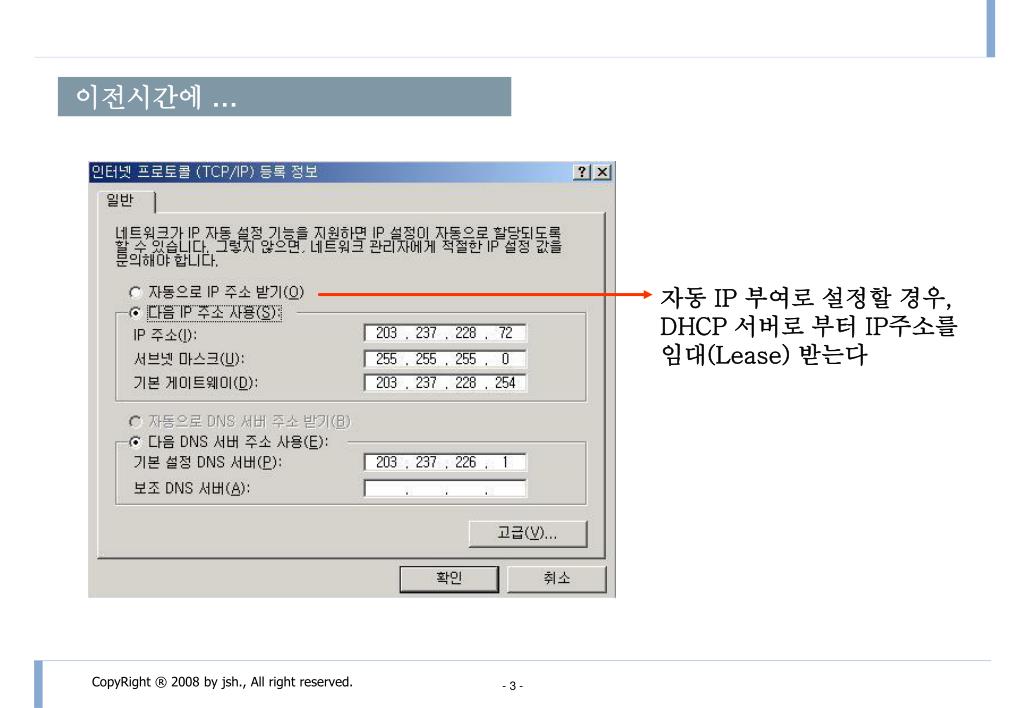

이전시간에 …

자동 IP 부여로 설정할 경우,

DHCP 서버로 부터 IP주소를

임대(Lease) 받는다

slide4
DHCP

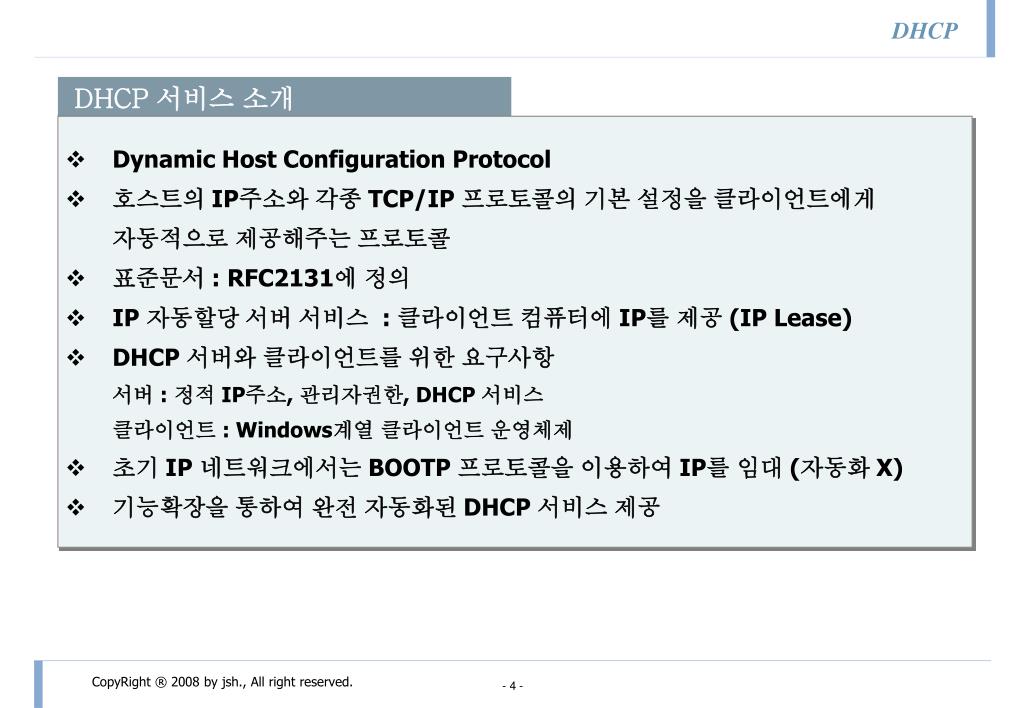

DHCP 서비스 소개

  • Dynamic Host Configuration Protocol
  • 호스트의 IP주소와 각종 TCP/IP 프로토콜의 기본 설정을 클라이언트에게

자동적으로 제공해주는 프로토콜

  • 표준문서 : RFC2131에 정의
  • IP 자동할당 서버 서비스 : 클라이언트 컴퓨터에 IP를 제공 (IP Lease)
  • DHCP 서버와 클라이언트를 위한 요구사항

서버 : 정적 IP주소, 관리자권한, DHCP 서비스

클라이언트 : Windows계열 클라이언트 운영체제

  • 초기 IP 네트워크에서는 BOOTP 프로토콜을 이용하여 IP를 임대 (자동화 X)
  • 기능확장을 통하여 완전 자동화된 DHCP 서비스 제공
slide5

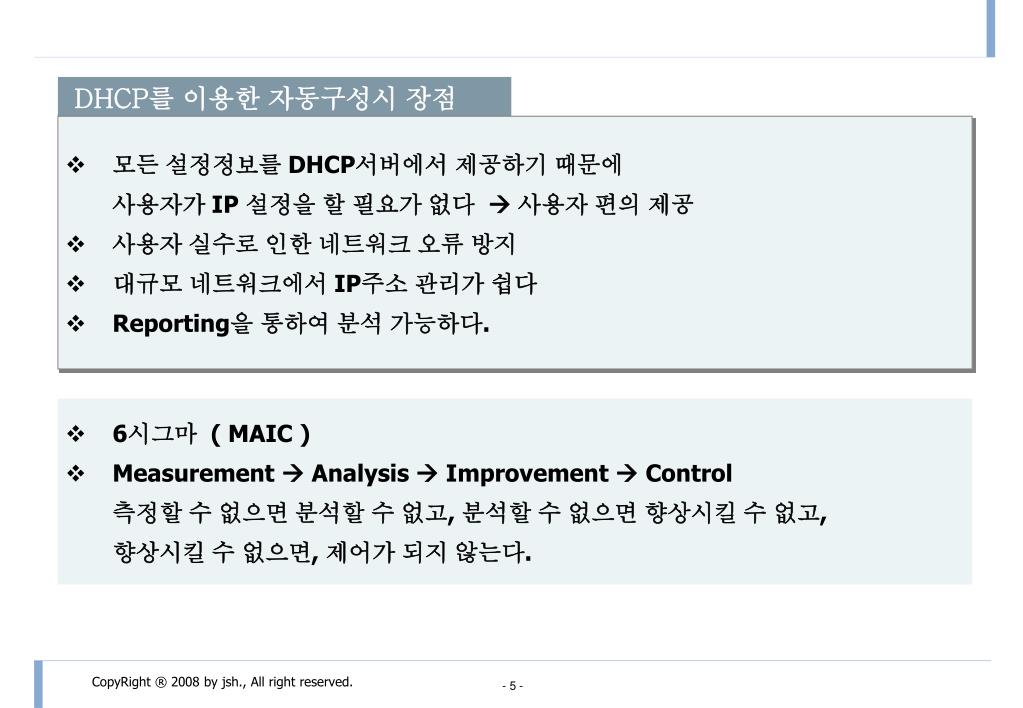

DHCP를 이용한 자동구성시 장점

  • 모든 설정정보를 DHCP서버에서 제공하기 때문에

사용자가 IP 설정을 할 필요가 없다  사용자 편의 제공

  • 사용자 실수로 인한 네트워크 오류 방지
  • 대규모 네트워크에서 IP주소 관리가 쉽다
  • Reporting을 통하여 분석 가능하다.
  • 6시그마 ( MAIC )
  • Measurement  Analysis  Improvement  Control

측정할 수 없으면 분석할 수 없고, 분석할 수 없으면 향상시킬 수 없고,

향상시킬 수 없으면, 제어가 되지 않는다.

slide6

DHCPDatabase

IP Address1

IP Address2

IP Address3

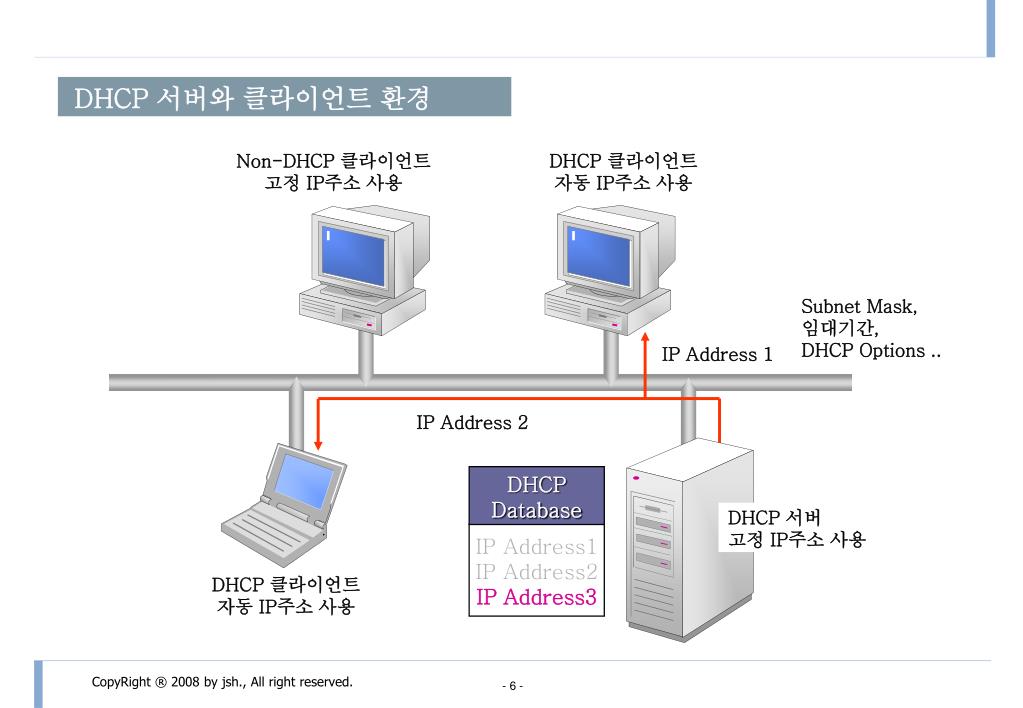

DHCP 서버와 클라이언트 환경

Non-DHCP 클라이언트고정 IP주소 사용

DHCP 클라이언트자동 IP주소 사용

Subnet Mask,

임대기간,

DHCP Options ..

IP Address 1

IP Address 2

DHCP 서버고정 IP주소 사용

DHCP 클라이언트자동 IP주소 사용

dhcp porcess

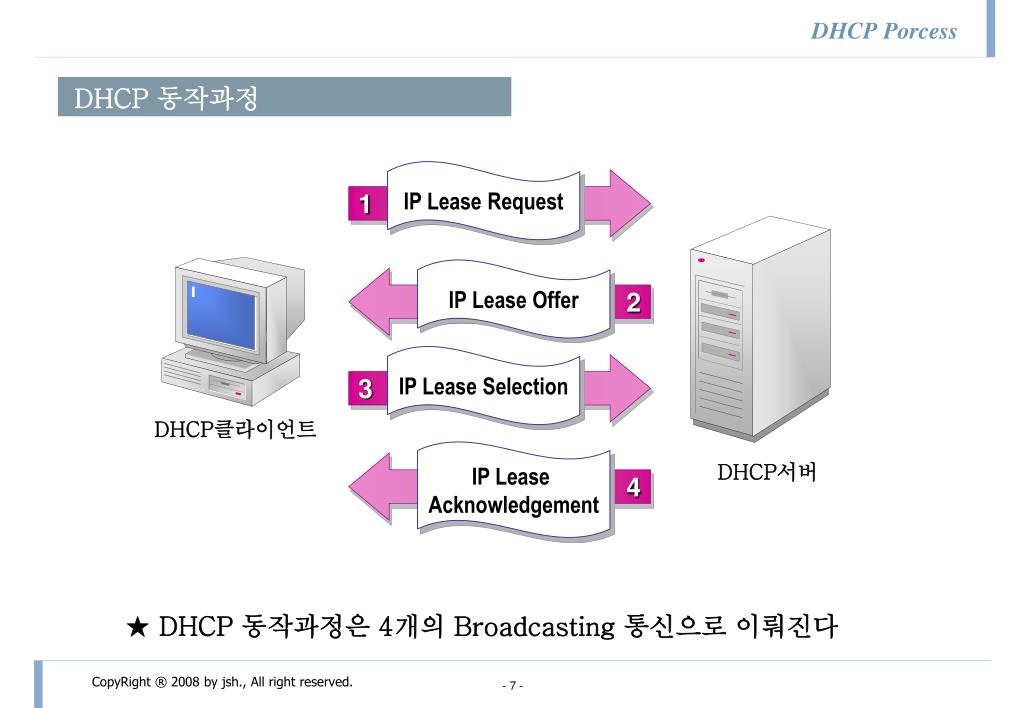

DHCP Porcess

DHCP 동작과정

IP Lease Request

1

IP Lease Offer

2

IP Lease Selection

3

DHCP클라이언트

IP Lease Acknowledgement

4

DHCP서버

★ DHCP 동작과정은 4개의 Broadcasting 통신으로 이뤄진다

slide8

DHCP 동작과정

  • DHCP 클라이언트는 부팅하면서 IP Address가 없다
  • TCP/IP 초기화 시도
  • Discover Packet Broadcasting

IP Lease Request

1

  • Discover Packet을 받은 DHCP서버는 DHCP Packet 생성
  • 네트워크에 Broadcasting로 전달

IP Lease Offer

2

IP Lease Selection

  • 받은 IP Address는 아직 유효하지 않다
  • “할당받은 IP Address를 사용”Request Broadcasting

3

  • Request Broadcast를 받은 DHCP서버는

If (본인이 보낸 IPAddr)

IP임대기간, DHCP Options  ACK Broadcasting

DHCP 데이타베이스 갱신

else

DHCP 데이타베이스 그대로 유지

IP Lease Acknowledgement

4

slide9

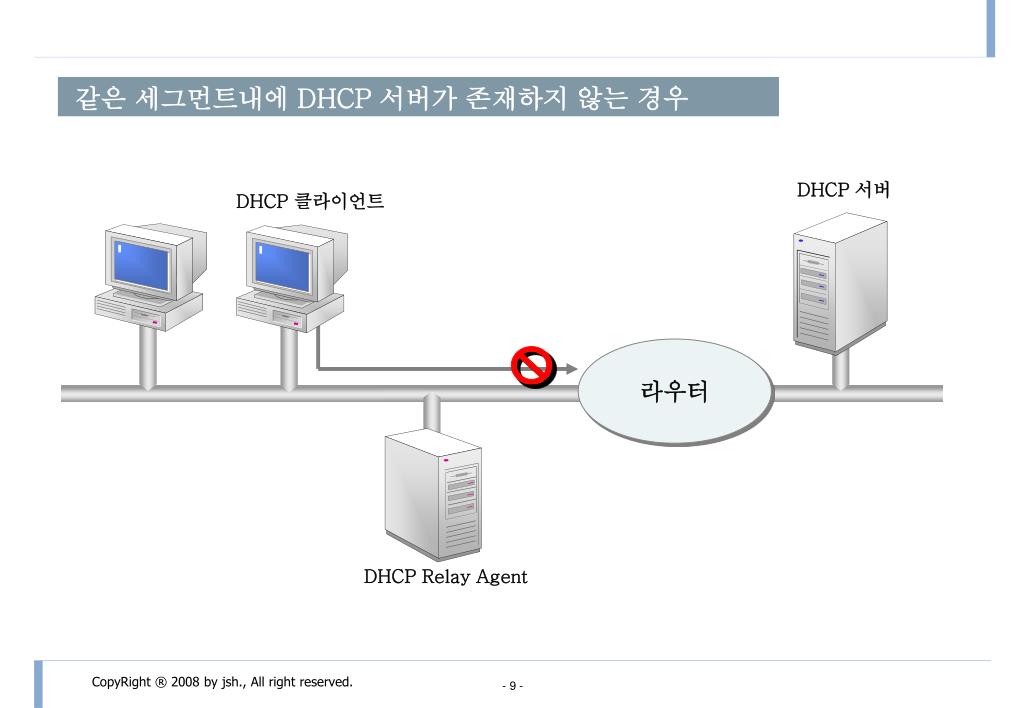

같은 세그먼트내에 DHCP 서버가 존재하지 않는 경우

DHCP 서버

DHCP 클라이언트

라우터

DHCP Relay Agent

slide10

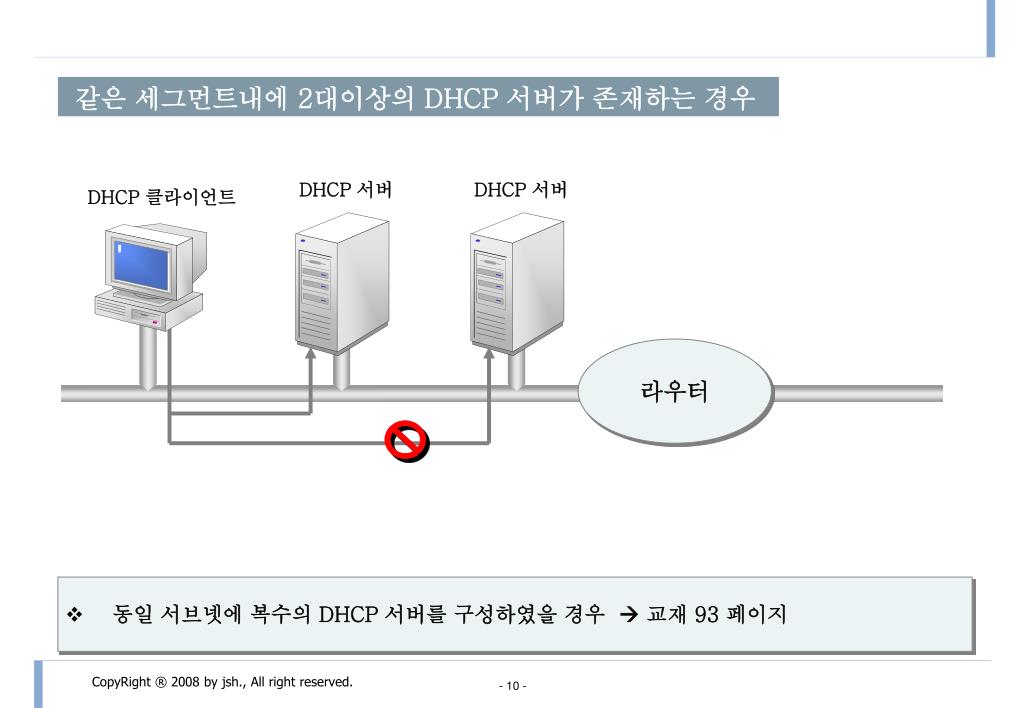

같은 세그먼트내에 2대이상의 DHCP 서버가 존재하는 경우

DHCP 서버

DHCP 서버

DHCP 클라이언트

라우터

  • 동일 서브넷에 복수의 DHCP 서버를 구성하였을 경우  교재 93 페이지
slide11

Non-DHCP 클라이언트

(고정 IP 사용)

192.168.5.10

임의의 사용자

DHCP 서버

DHCP 서버

192.168.5.10

DHCP 서버

DHCP 클라이언트

DHCP 클라이언트

라우터

라우터

DHCP 서버스 사용시 문제사항

임의의 고정IP와 충돌하는 경우

Active Directory 인증을 얻은

DHCP 서버만 동작할 수 있도록

임의의 DHCP서비스가 발생한 경우

Active Directory 인증을 얻은

DHCP 서버만 동작할 수 있도록

slide12

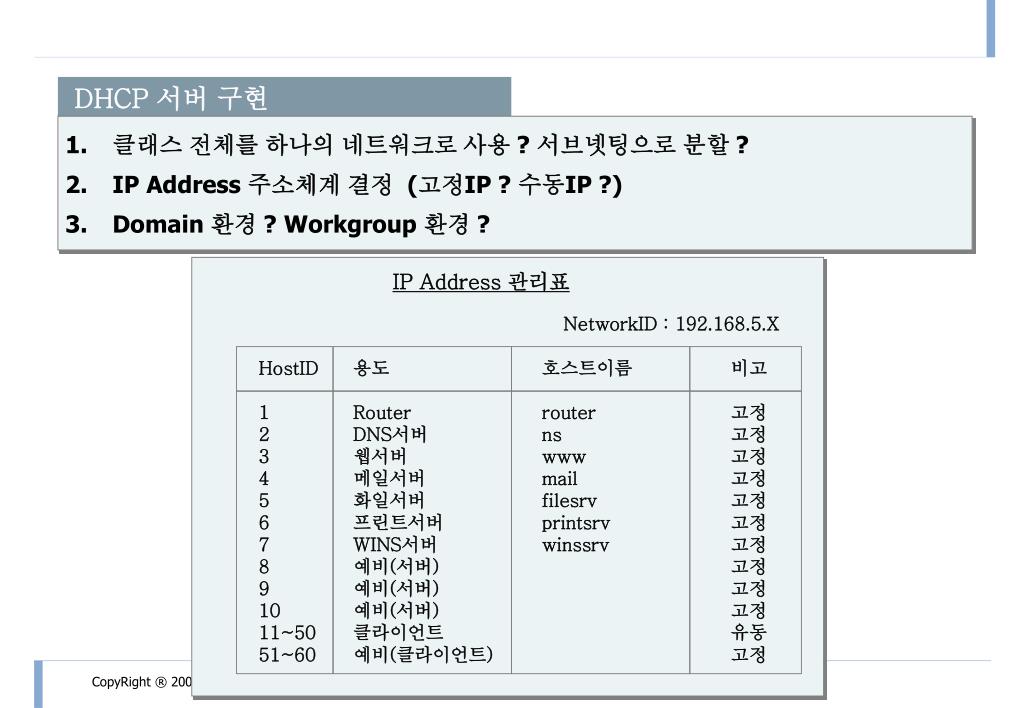

IP Address 관리표

NetworkID : 192.168.5.X

HostID 용도 호스트이름 비고

1 Router router 고정

2 DNS서버 ns 고정

3 웹서버 www 고정

4 메일서버 mail 고정

5 화일서버 filesrv 고정

6 프린트서버 printsrv 고정

7 WINS서버 winssrv 고정

8 예비(서버) 고정

9 예비(서버) 고정

10 예비(서버) 고정

11~50 클라이언트 유동

51~60 예비(클라이언트) 고정

DHCP 서버 구현

클래스 전체를 하나의 네트워크로 사용 ? 서브넷팅으로 분할 ?

IP Address 주소체계 결정 (고정IP ? 수동IP ?)

Domain 환경 ? Workgroup 환경 ?

dhcp service install
DHCP Service Install

DHCP 서비스 설치 #1

시작  설정  제어판  프로그램추가/삭제

slide14

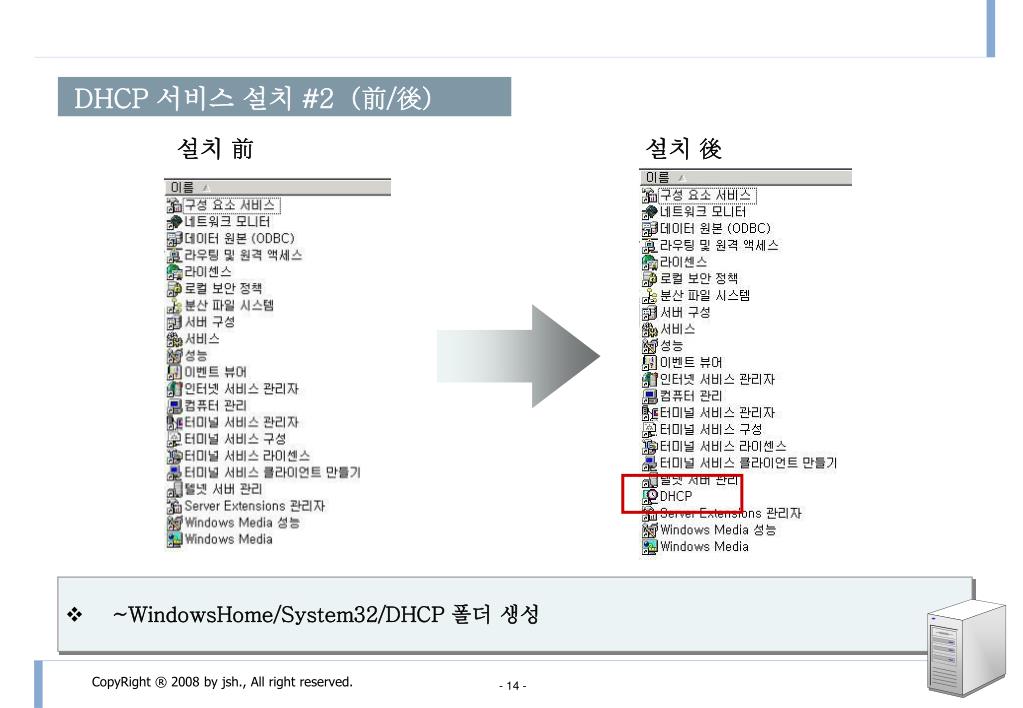

DHCP 서비스 설치 #2 (前/後)

설치 前

설치 後

  • ~WindowsHome/System32/DHCP 폴더 생성
dhcp server setup
DHCP Server Setup

DHCP 서버 환경설정 #1

시작  프로그램  관리도구  DHCP

slide16

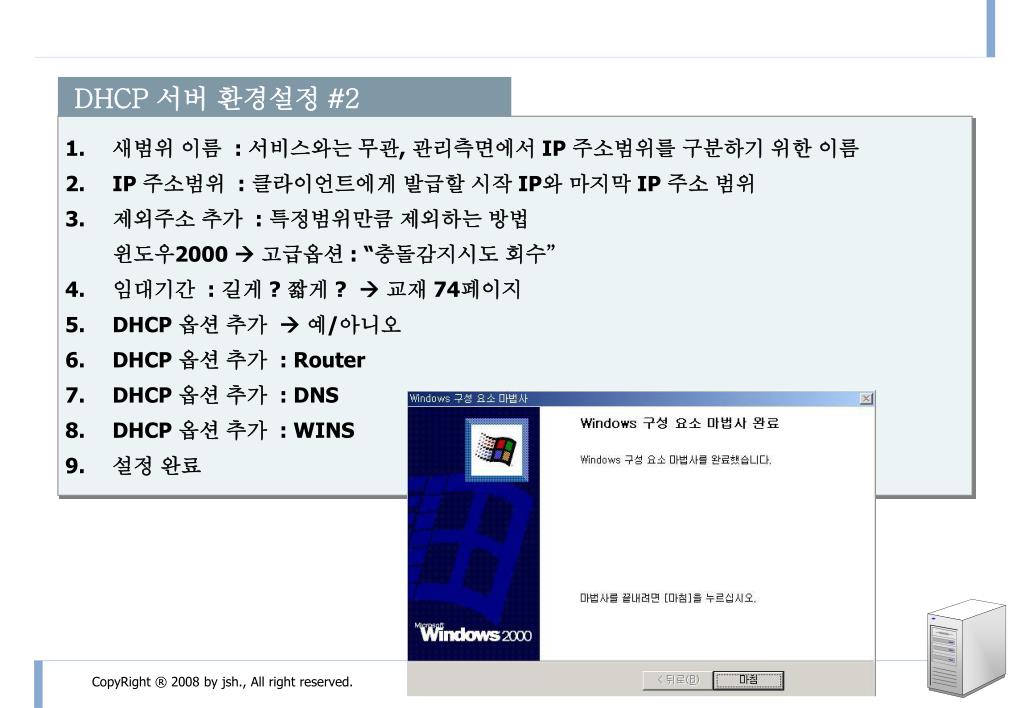

DHCP 서버 환경설정 #2

  • 새범위 이름 : 서비스와는 무관, 관리측면에서 IP 주소범위를 구분하기 위한 이름
  • IP 주소범위 : 클라이언트에게 발급할 시작 IP와 마지막 IP 주소 범위
  • 제외주소 추가 : 특정범위만큼 제외하는 방법

윈도우2000  고급옵션 : “충돌감지시도 회수”

  • 임대기간 : 길게 ? 짧게 ?  교재 74페이지
  • DHCP 옵션 추가  예/아니오
  • DHCP 옵션 추가 : Router
  • DHCP 옵션 추가 : DNS
  • DHCP 옵션 추가 : WINS
  • 설정 완료
slide18

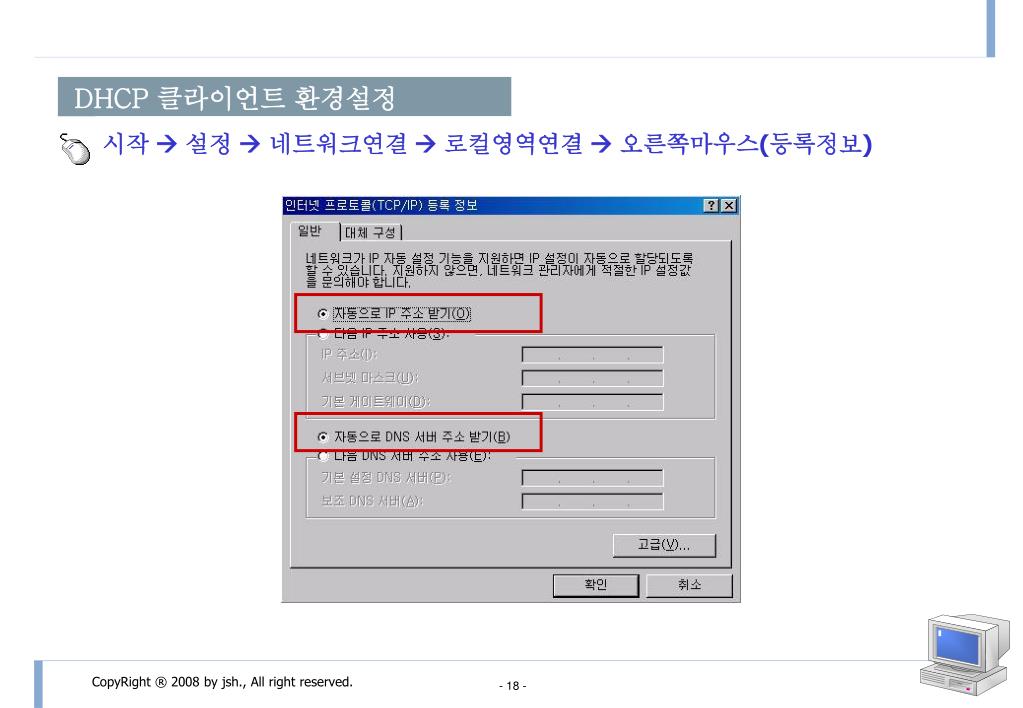

DHCP 클라이언트 환경설정

시작  설정  네트워크연결  로컬영역연결  오른쪽마우스(등록정보)

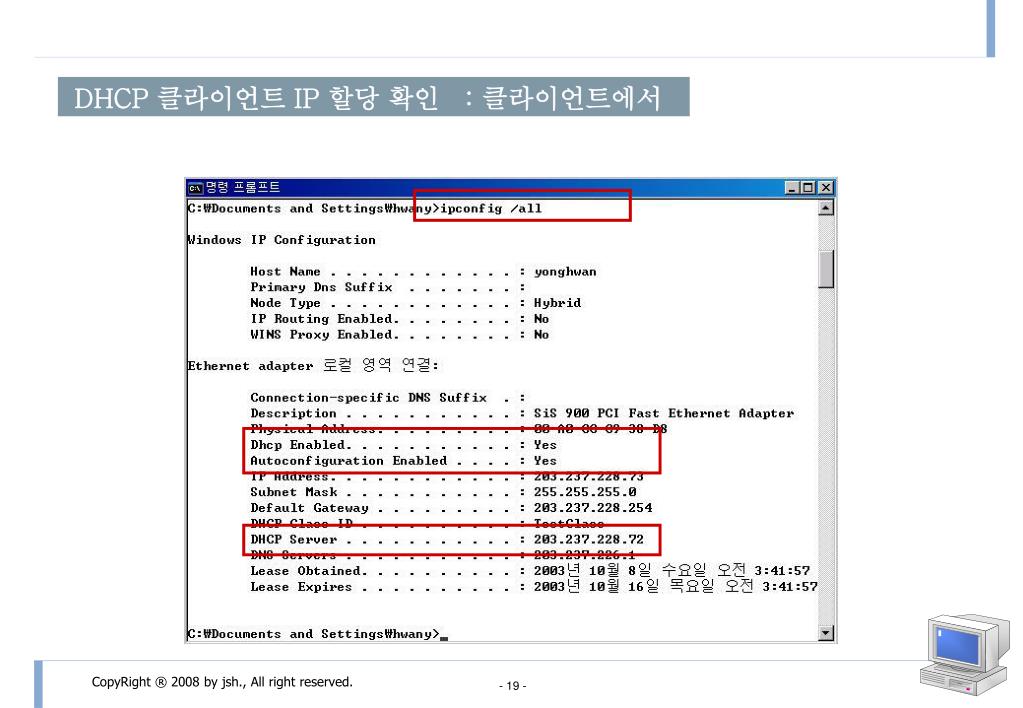

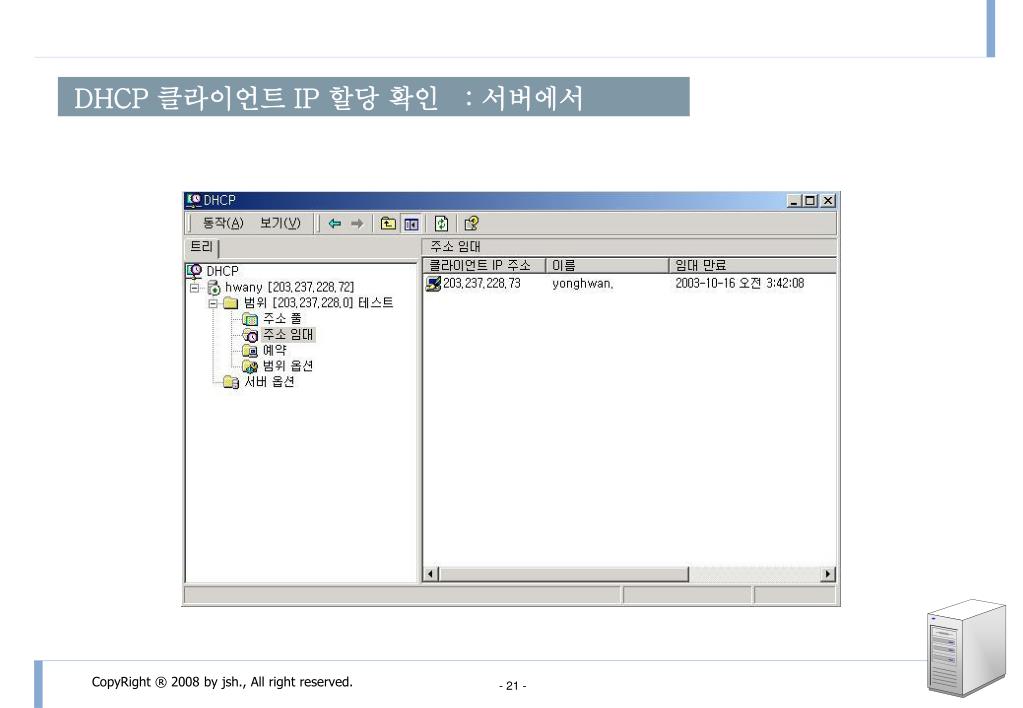

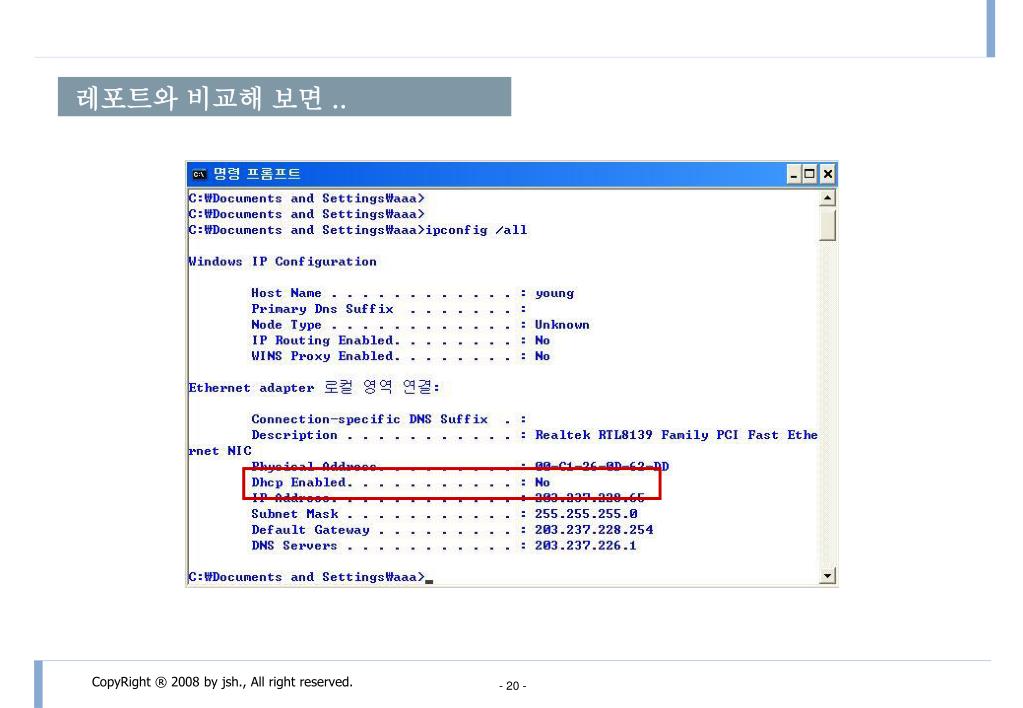

slide23

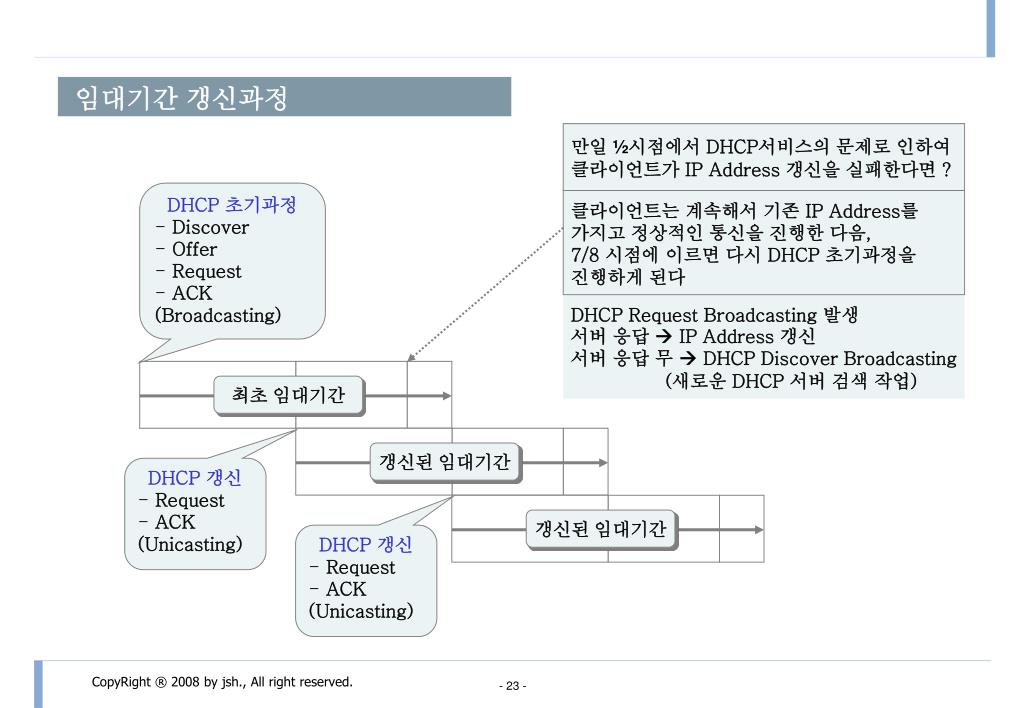

임대기간 갱신과정

만일 ½시점에서 DHCP서비스의 문제로 인하여

클라이언트가 IP Address 갱신을 실패한다면 ?

  • DHCP 초기과정
  • Discover
  • Offer
  • Request
  • ACK
  • (Broadcasting)

클라이언트는 계속해서 기존 IP Address를

가지고 정상적인 통신을 진행한 다음,

7/8 시점에 이르면 다시 DHCP 초기과정을

진행하게 된다

  • DHCP Request Broadcasting 발생
  • 서버 응답  IP Address 갱신
  • 서버 응답 무  DHCP Discover Broadcasting
      • (새로운 DHCP 서버 검색 작업)

최초 임대기간

갱신된 임대기간

  • DHCP 갱신
  • Request
  • ACK
  • (Unicasting)

갱신된 임대기간

  • DHCP 갱신
  • Request
  • ACK
  • (Unicasting)
