壹、學校供電現況及預估說明

目前工程進度:高壓改壓工程規劃、設計及簽證電機技師;已於96/4/18送遠東聯合採購處辦理發包中。

第三宿舍

游泳池

七館

3∮11.4KV

台電可供應電力

11.4KV : 4999KW

22.8KV : 9999KW

台電變電站

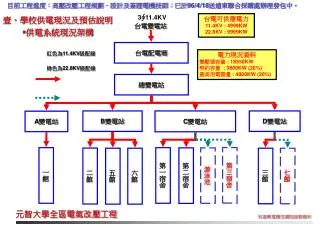

  • 供電系統現況架構

台電配電場

紅色為11.4KV級配線

電力現況資料

變壓器容量 : 18350KW

契約容量 : 3800KW (20%)

最高用電需量 : 4800KW (26%)

綠色為22.8KV級配線

總變電站

B變電站

C變電站

D變電站

A變電站

一館

第一宿舍

第二宿舍

二館

五館

六館

三館


5571282

貳、學校供電現況及預估說明

  • 各變電站電壓等級現況(含第三宿舍、游泳池、七館)及電力預估

十年電力預估資料

(增加八館及有庠館共增加6500KVA)

變壓器容量 : 33100KW

契約容量 : 6620KW (20%)

最高用電需量 : 8606KW (26%)

(適用22.8KV供電系統)

近期電力預估資料

(增加第三宿舍、游泳池及七館共增加8250KVA)

變壓器容量 : 26600KW

契約容量 : 5320KW (20%)

最高用電需量 : 6916KW (26%)

(適用22.8KV供電系統)


5571282

參、改壓工程工作流程

改壓工作開始

台電配電場預審

不合格

台電配電場正審

不合格

合格〈目前進度〉

改壓圖說台電審查

校區內改壓規劃設計

台電設計股外管線規劃設計

合格

校區內改壓工程發包施作,為不影響學生上

課及校務正常運轉,規劃利用今年96年暑假

進行更新各館輸變電設備,且各館停電時間

不超過二天,預定開學前校內設備更換完成

台電工務股發包施作

預計2007.8~10月完成

向台電申請改壓供電

改壓工作完成
