Prezentacja opracowania

Prezentacja opracowania

Zamawiający:

m.st. Warszawa

Biuro Drogownictwa i Komunikacji

Wykonawca:

Sener sp. z o.o.


Prezentacja opracowania

Charakterystyka planowanego, docelowego systemu parkingów „Parkuj i Jedź”

Identyfikacja dotychczasowych działań podjętych w trakcie I i II etapu

Analiza lokalizacyjna i programowa parkingów przedstawionych w SUiKZP

Zawartość opracowania

Program budowy na lata 2014-2018 i oszacowanie kosztów

TOM I

TOM II

TOM III

TOM IV

2

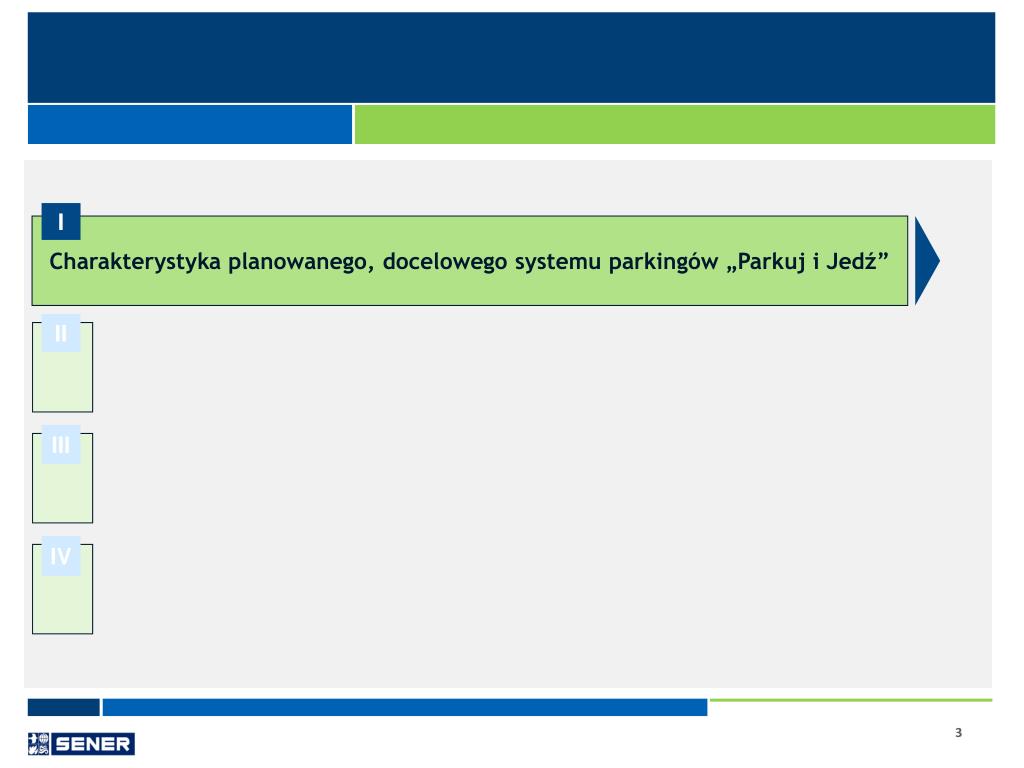

Prezentacja opracowania

Charakterystyka planowanego, docelowego systemu parkingów „Parkuj i Jedź”

I

II

III

IV

3


Prezentacja opracowania

Komunikacja zbiorowa

Komunikacja indywidualna

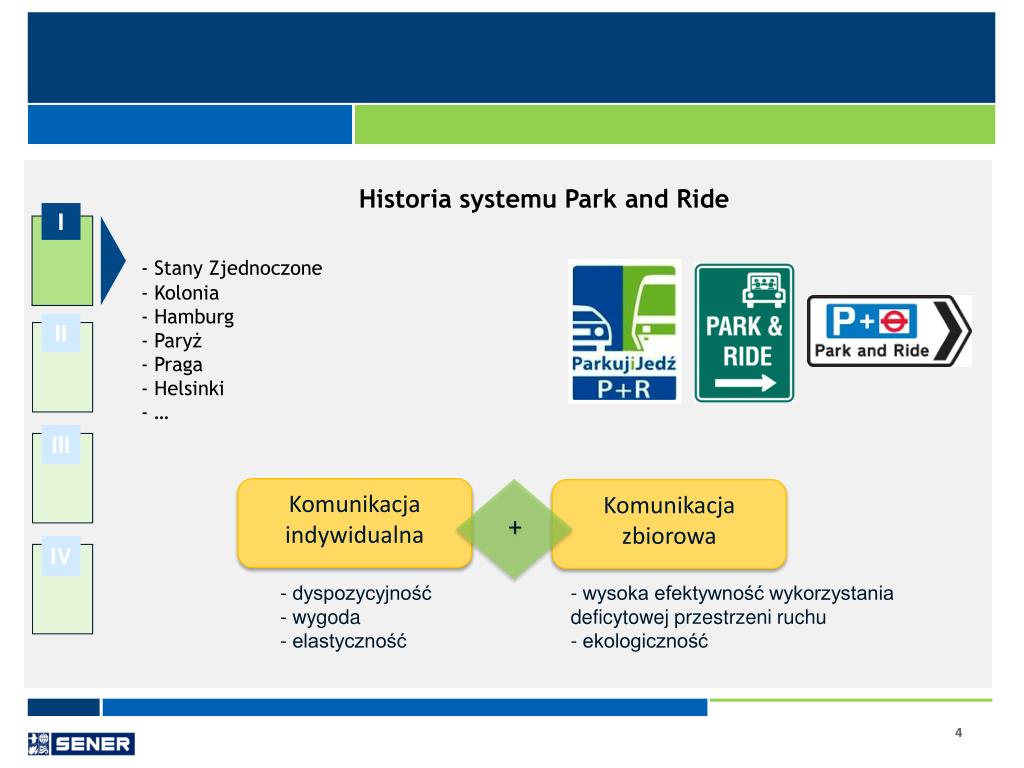

Historia systemu Park and Ride

I

- Stany Zjednoczone

  • - Kolonia

  • - Hamburg

  • - Paryż

  • - Praga

  • Helsinki

II

III

+

IV

- dyspozycyjność

- wygoda

- elastyczność

  • wysoka efektywność wykorzystania deficytowej przestrzeni ruchu

  • ekologiczność

4


Prezentacja opracowania

Analiza dokumentów związanych z budową parkingów P+R

I

1. Uchwała nr XXVI/193/95 Rady Miasta Stołecznego Warszawy z dnia 27 listopada 1995 r. w sprawie polityki transportowej dla m.st. Warszawy.

II

STREFA I – Centralna

STREFA II – Obszary o intensywnej zabudowie

STREFA III – Pozostałe obszary

III

2. Uchwała nr XVI/145/99 w sprawie ustaleń wiążących gminy warszawskie przy sporządzaniu mpzp w zakresie ustaleń dla systemu parkingów strategicznych „Parkuj i Jedź” dla samochodów osobowych i parkingów dla samochodów ciężarowych.

27 obiektów, 7 zostanie wykonane w I etapie

- Wilanowska, Marymont, Połczyńska, Annopol, Kabaty, Al. Krakowska, Metro Młociny

IV

5


Prezentacja opracowania

Analiza dokumentów związanych z budową parkingów P+R

I

Inne dokumenty

Plan Zagospodarowania Przestrzennego m. st. Warszawy (uchwała nr XXXVIII/492/2001 Rady m.st. Warszawy z dnia 2001 r.)

II

Zasady zagospodarowania, organizacji i zarządzania parkingami typu „Parkuj i Jedź” w Warszawie, październik 2001 r.

III

Strategia Rozwoju Miasta Stołecznego Warszawy do 2020 roku, załącznik do uchwały nr LXII/1789/2005

IV

Uchwała Rady m. st. Warszawy nr LXXXII/2746/2006, zmieniona uchwałą nr L/1521/2009 z dnia 26 lutego 2009 r. przyjęte zostało Studium Uwarunkowań i Zagospodarowania Przestrzennego 10 października 2006 r.

6


Prezentacja opracowania

1

3

2

5

4

15

WYBUDOWANE I NIE OBJĘTE SUiKZP

6

17

WYBUDOWANE I OBJĘTE SUiKZP

16

7

8

18

9

19

10

12

23

11

21

20

24

13

27

30

22

14

25

31

28

26

29

SUiKZP

I

II

III

IV

7


Prezentacja opracowania

Analiza dokumentów związanych z budową parkingów P+R

I

Inne dokumenty

II

Uchwała nr LVIII/1749/2009 wraz z załącznikiem Strategia Zrównoważonego Rozwoju Systemu Transportowego Warszawy do 2015 roku i na lata kolejne, 9 lipca 2009 r.

III

Kierunki realizacji polityki parkingowej na obszarze m.st. Warszawy do roku 2035, październik 2009 r.

IV

8


Prezentacja opracowania

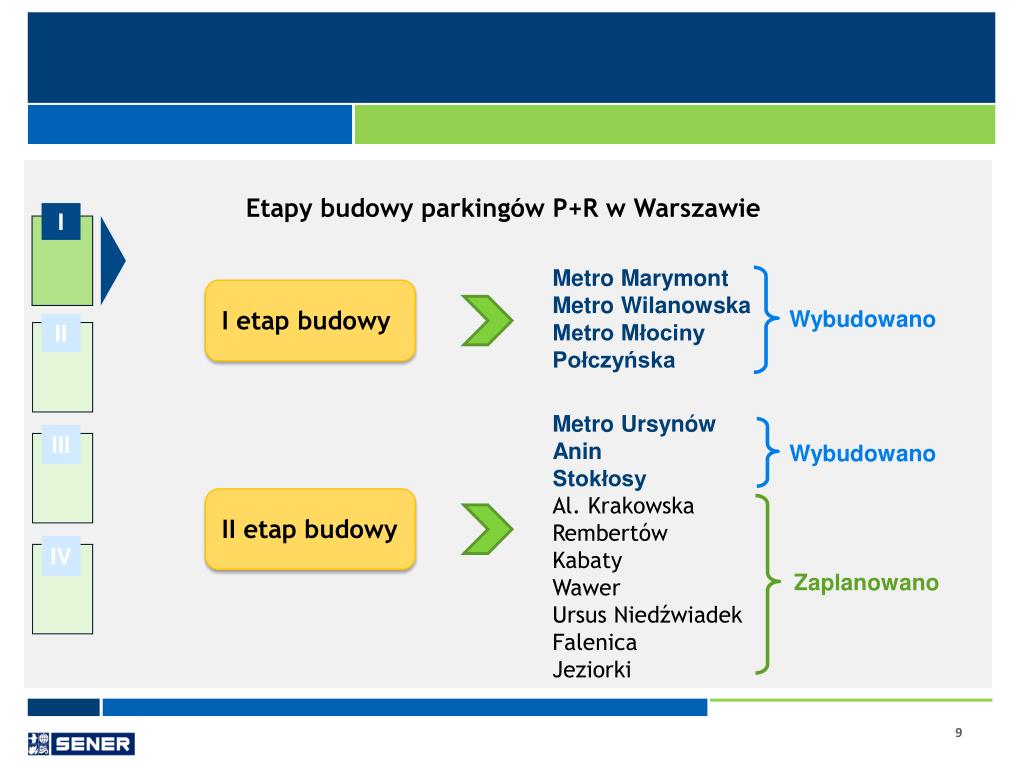

Etapy budowy parkingów P+R w Warszawie

I

Metro Marymont

Metro Wilanowska

Metro Młociny

Połczyńska

I etap budowy

Wybudowano

II

Metro Ursynów

Anin

Stokłosy

Al. Krakowska

Rembertów

Kabaty

Wawer

Ursus Niedźwiadek

Falenica

Jeziorki

III

Wybudowano

II etap budowy

IV

Zaplanowano

9


Prezentacja opracowania

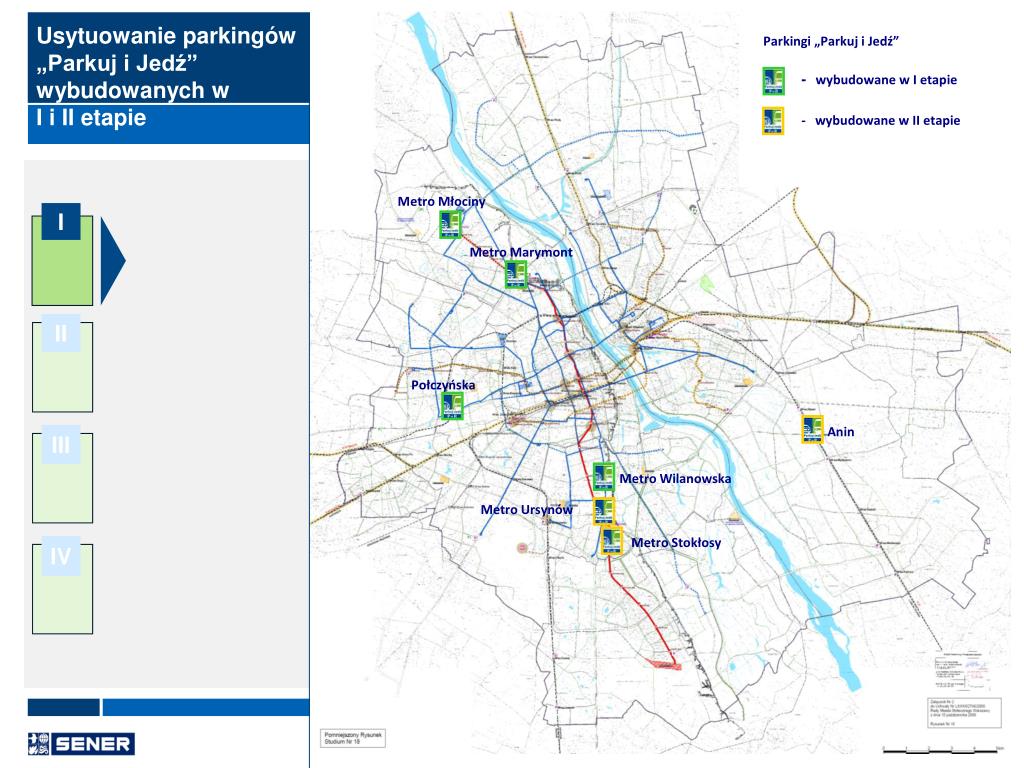

Parkingi „Parkuj i Jedź”

- wybudowane w I etapie

- wybudowane w II etapie

Metro Młociny

Metro Marymont

Połczyńska

Anin

Metro Wilanowska

Metro Ursynów

Metro Stokłosy

Usytuowanie parkingów „Parkuj i Jedź” wybudowanych w I i II etapie

I

II

III

IV

10


Prezentacja opracowania

Identyfikacja dotychczasowych działań podjętych w trakcie I i II etapu

I

II

III

IV

11


Prezentacja opracowania

P+R Anin

Charakteryzacja parkingu II etapu budowy

Rejon skrzyżowania ul. Szpotańskiego i ul. VIII Poprzecznej

Przy stacji PKP Warszawa Anin

I

II

III

IV

  • Charakterystyka parkingów:

  • Położenie

  • Liczba miejsc parkingowych dla samochodów osobowych i rowerów

Przykład

12


Prezentacja opracowania

Przykładowy parking

P+R Anin

I

II

III

IV

13


Prezentacja opracowania

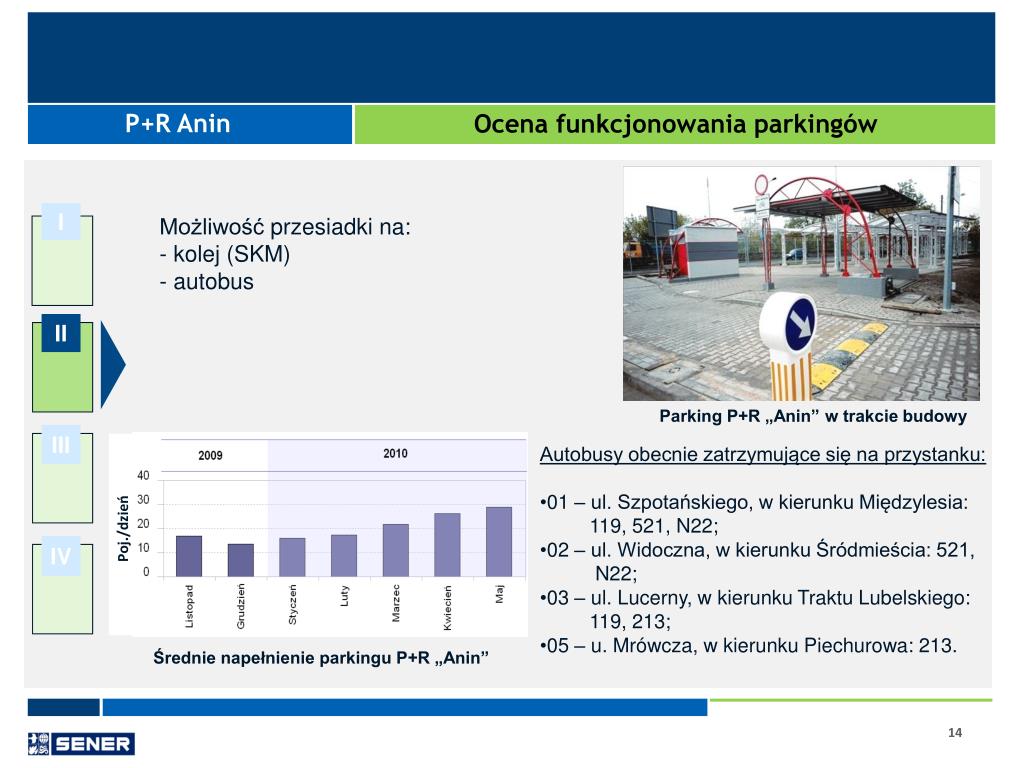

P+R Anin

Ocena funkcjonowania parkingów

I

  • Możliwość przesiadki na:

  • kolej (SKM)

  • autobus

II

Parking P+R „Anin” w trakcie budowy

III

  • Autobusy obecnie zatrzymujące się na przystanku:

  • 01 – ul. Szpotańskiego, w kierunku Międzylesia:

  • 119, 521, N22;

  • 02 – ul. Widoczna, w kierunku Śródmieścia: 521,

  • N22;

  • 03 – ul. Lucerny, w kierunku Traktu Lubelskiego:

  • 119, 213;

  • 05 – u. Mrówcza, w kierunku Piechurowa: 213.

Poj./dzień

IV

Średnie napełnienie parkingu P+R „Anin”

14


Prezentacja opracowania

Analiza lokalizacyjna i programowa parkingów przedstawionych w SUiKZP

I

II

III

IV

15


Prezentacja opracowania

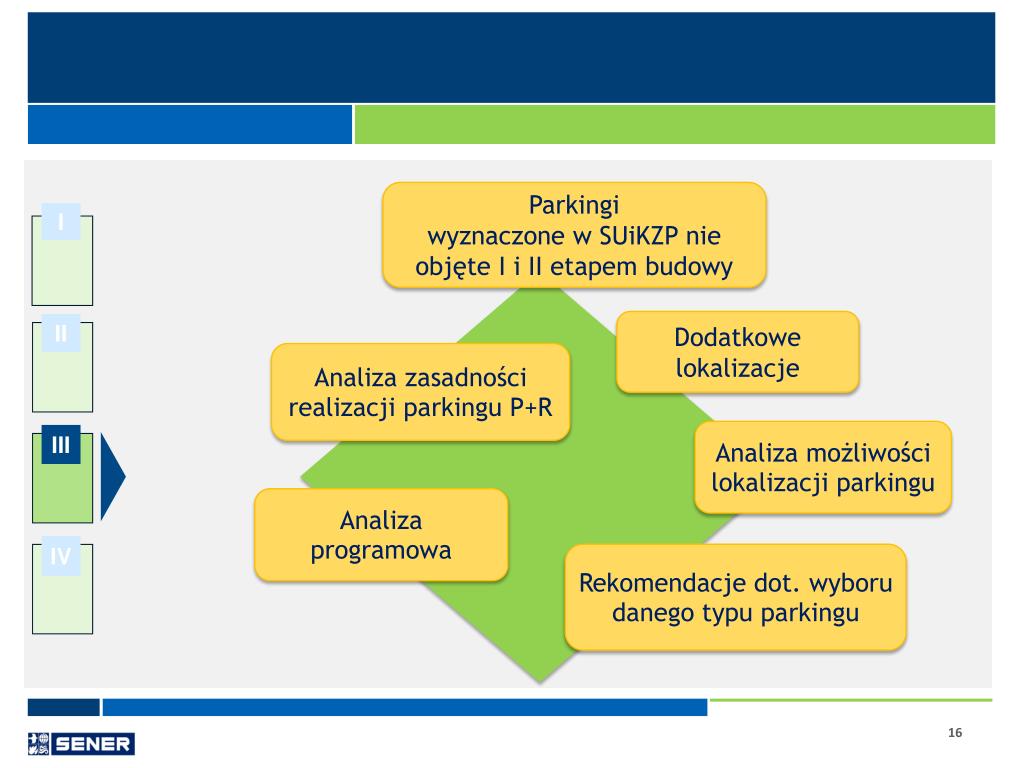

Parkingi wyznaczone w SUiKZP nie objęte I i II etapem budowy

Dodatkowe lokalizacje

I

II

III

IV

16


Prezentacja opracowania

I

II

III

IV

17


Prezentacja opracowania

I

  • Opis terenu

Analiza możliwości lokalizacji parkingu

II

  • Układ drogowy

III

  • Powiązania z transportem zbiorowym

IV

  • Uwarunkowania realizacji

18


Prezentacja opracowania

I

  • Opis terenu

Analiza możliwości lokalizacji parkingu

II

III

IV

  • Strefa warunków obsługi komunikacyjnej i parkowania pojazdów,

  • Grunt działek (klasa bonitacyjna),

  • Powierzchnia działek,

  • Właściciel i władający działką,

  • Sieci uzbrojenia.

19


Prezentacja opracowania

I

  • Układ drogowy

Analiza możliwości lokalizacji parkingu

II

III

IV

  • Określenie możliwości dojazdu do parkingu,

  • Charakterystyka dróg przyległych do parkingu,

  • Opisanie funkcji i klasy dróg.

20


Prezentacja opracowania

I

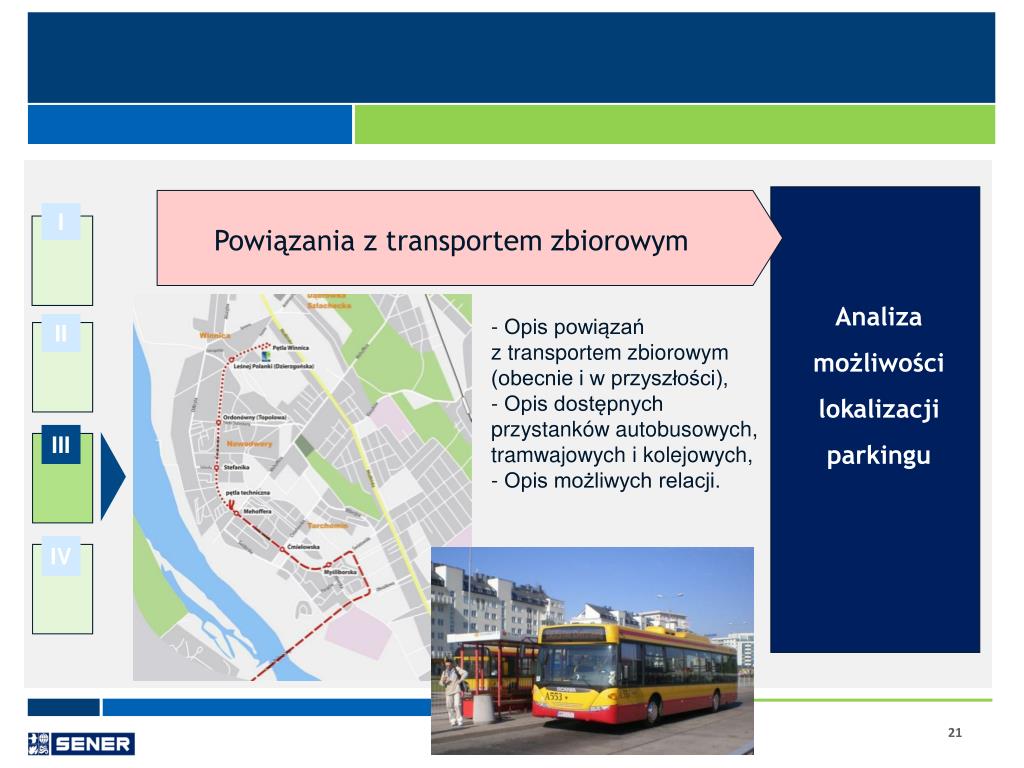

  • Powiązania z transportem zbiorowym

Analiza możliwości lokalizacji parkingu

  • Opis powiązań

  • z transportem zbiorowym (obecnie i w przyszłości),

  • Opis dostępnych przystanków autobusowych, tramwajowych i kolejowych,

  • Opis możliwych relacji.

II

III

IV

21


Prezentacja opracowania

I

  • Uwarunkowania realizacji

Analiza możliwości lokalizacji parkingu

  • Opis uwarunkowań:

  • realizacji inwestycji,

  • formalno-prawnych,

  • zapisanych w MPZP,

  • wydane decyzje o warunkach zabudowy i decyzje o ustaleniu lokalizacji inwestycji celu publicznego.

II

III

IV

22


Prezentacja opracowania

I

II

III

IV

23


Prezentacja opracowania

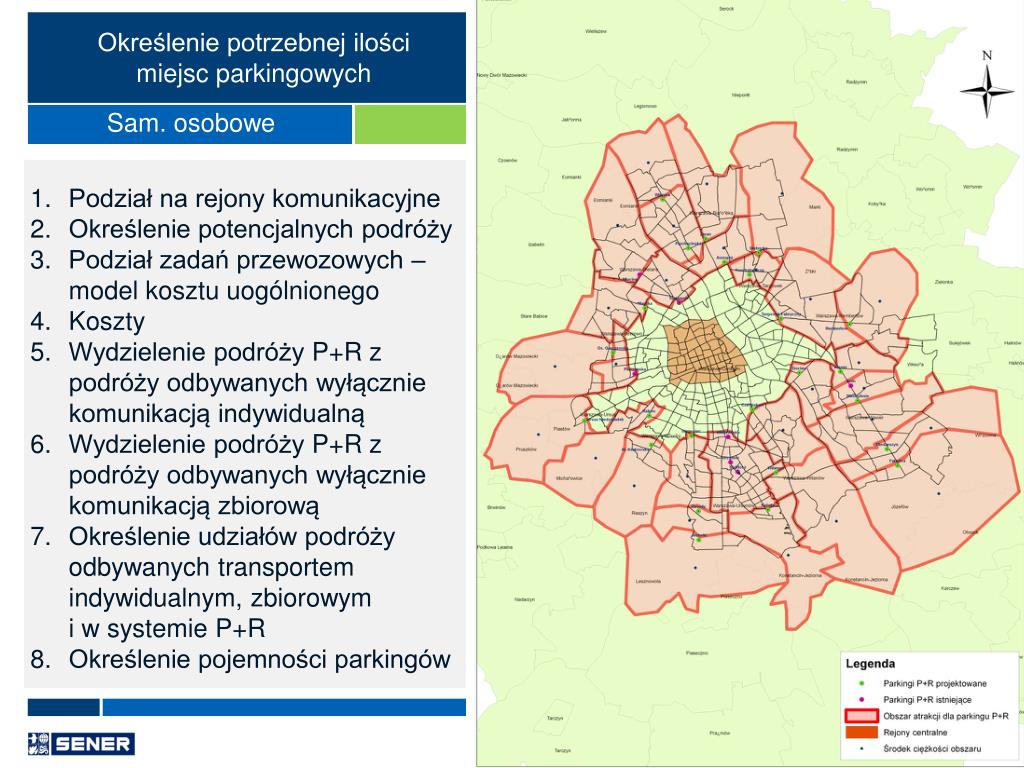

Określenie potrzebnej ilości miejsc parkingowych

Sam. osobowe

  • Podział na rejony komunikacyjne

  • Określenie potencjalnych podróży

  • Podział zadań przewozowych – model kosztu uogólnionego

  • Koszty

  • Wydzielenie podróży P+R z podróży odbywanych wyłącznie komunikacją indywidualną

  • Wydzielenie podróży P+R z podróży odbywanych wyłącznie komunikacją zbiorową

  • Określenie udziałów podróży odbywanych transportem indywidualnym, zbiorowym i w systemie P+R

  • Określenie pojemności parkingów


Prezentacja opracowania

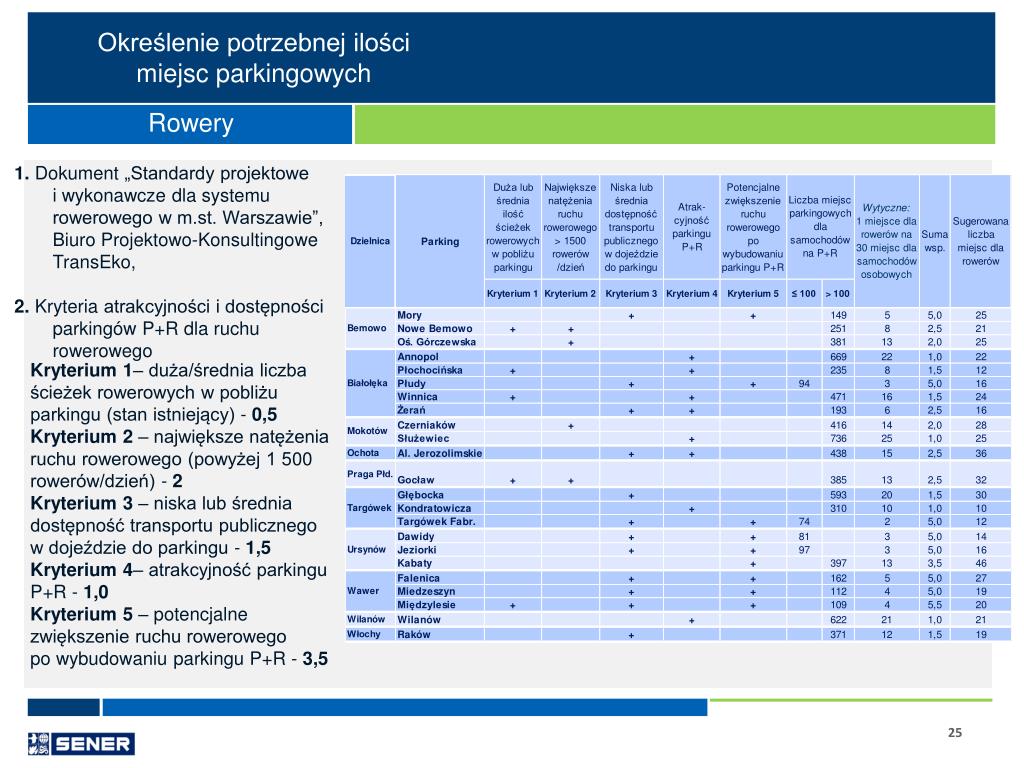

Określenie potrzebnej ilości miejsc parkingowych

Rowery

1. Dokument„Standardy projektowe i wykonawcze dla systemu rowerowego w m.st. Warszawie”, Biuro Projektowo-Konsultingowe TransEko,

2. Kryteria atrakcyjności i dostępności

parkingów P+R dla ruchu rowerowego

  • Kryterium 1– duża/średnia liczba ścieżek rowerowych w pobliżu parkingu (stan istniejący) - 0,5

  • Kryterium 2 – największe natężenia ruchu rowerowego (powyżej 1 500 rowerów/dzień) - 2

  • Kryterium 3 – niska lub średnia dostępność transportu publicznego

  • w dojeździe do parkingu - 1,5

  • Kryterium 4– atrakcyjność parkingu

  • P+R - 1,0

  • Kryterium 5 – potencjalne zwiększenie ruchu rowerowego po wybudowaniu parkingu P+R - 3,5


Prezentacja opracowania

I

II

III

IV

26


Prezentacja opracowania

I

II

III

IV

27


Prezentacja opracowania

I

II

III

IV

Przedstawienie programu budowy parkingów P+R i oszacowanie kosztów

Analiza wielokryterialna

28


Prezentacja opracowania

I

1

2

3

Określenie kryteriów szczegółowych w każdej grupie

Określenie kryteriów zbiorczych

Kodowanie wartości według kryteriów

II

5

4

III

Utworzenie macierzy oceny dla kryteriów zbiorczych i szczegółowych

Ustalenie wag kryteriów zbiorczych i szczegółowych

IV

29


Prezentacja opracowania

Kryterium zbiorcze - funkcjonalne

Kryterium zbiorcze - ruchowe

1

4

I

1.1.Natężenieruchu

1.2.Odległość P+R od centrum miasta

1.3.Dostępnośćśrodkówtransportu

zbiorowego

1.4.Szacunkowa liczba mieszkańców

w 2015 r. dla dzielnicy

4.1.Inwestycje transportowe

warunkujące powstanie parkingu

4.2.Liczba miejsc parkingowych dla

samochodów osobowych

4.3.Liczba miejsc parkingowych dla

rowerów

II

Kryterium zbiorcze - planistyczne

5

Kryterium zbiorcze - terenowe

2

5.1.Studium uwarunkowań i kierunków

zagospodarowania przestrzennego

m. st. Warszawy

5.2.Miejscowy Plan Zagospodarowania

Przestrzennego

2.1.Dostęp do układudrogowego

2.2.Uzbrojenieterenu

III

Kryterium zbiorcze - czasowe

3

IV

Kryterium formalno-prawne

6

3.1.Czasprzygotowaniainwestycji

3.2.Czasrealizacjiinwestycji

6.1.Pozyskanie terenu

6.2.Obszar Prawnej Ochrony Konserwatorskiej

30


Prezentacja opracowania

Wartości poszczególnych kryteriów są wyrażone w różnych jednostkach, sprowadzono je do porównywalności za pomocą kodowania

metodą Pattern

I

II

Podstawy teoretyczne i przykłady zastosowań w budownictwie

METODY WIELOKRYTERIALNEJ i ANALIZY PORÓWNAWCZEJ,

Janusz Szwabowski, Joanna Deszcz,

Gliwice 2001 r.

III

IV

31


Prezentacja opracowania

  • Stymulanta

    • Natężenie ruchu

    • Odległość parkingu P+Rod centrum miasta

    • Dostępność środków transportu zbiorowego

    • Szacunkowa liczba mieszkańców w 2015 r. dla dzielnicy

    • Dostęp do układu drogowego

    • Uzbrojenie terenu

    • Liczba miejsc postojowych dla samochodów osobowych

    • Liczba miejsc postojowych dla rowerów

    • SUiKZP m. st. Warszawy

    • MPZP

I

  • Destymulanta

    • Czas przygotowania inwestycji

    • Czas realizacji inwestycji

    • Inwestycje transportowe warunkujące powstanie parkingu

    • Pozyskanie terenu

    • Obszar Prawnej Ochrony Konserwatorskiej

II

III

IV

32


Prezentacja opracowania

  • Przyjęte kryteria i ich wagi

I

II

III

IV


Prezentacja opracowania

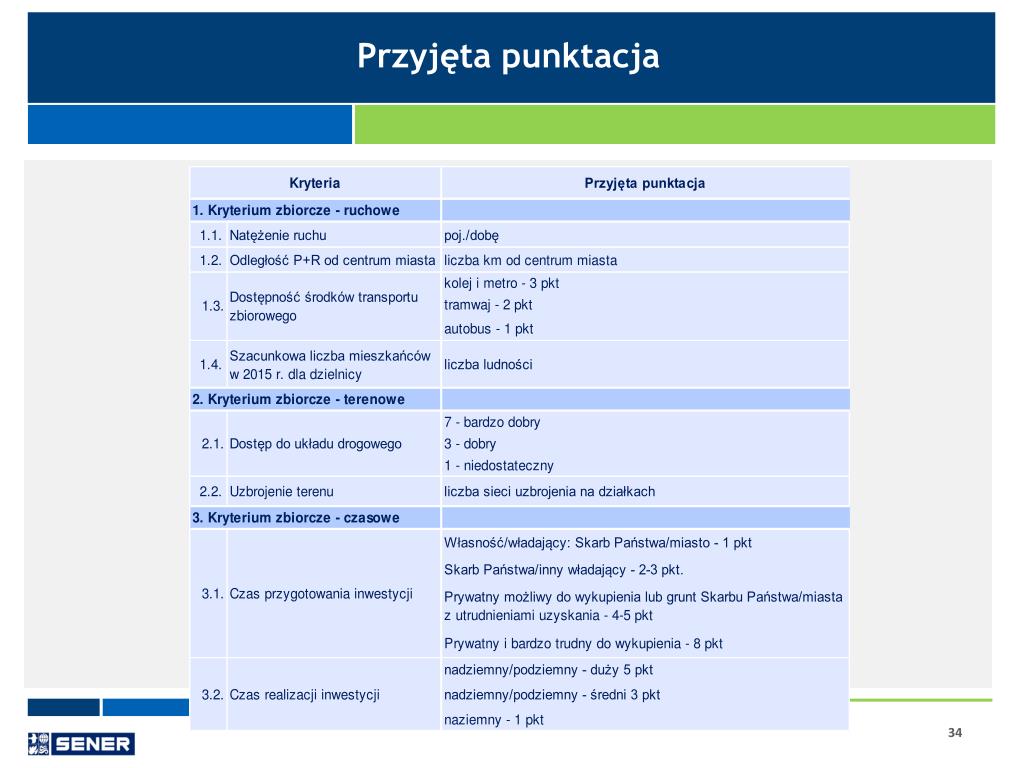

  • Przyjęta punktacja

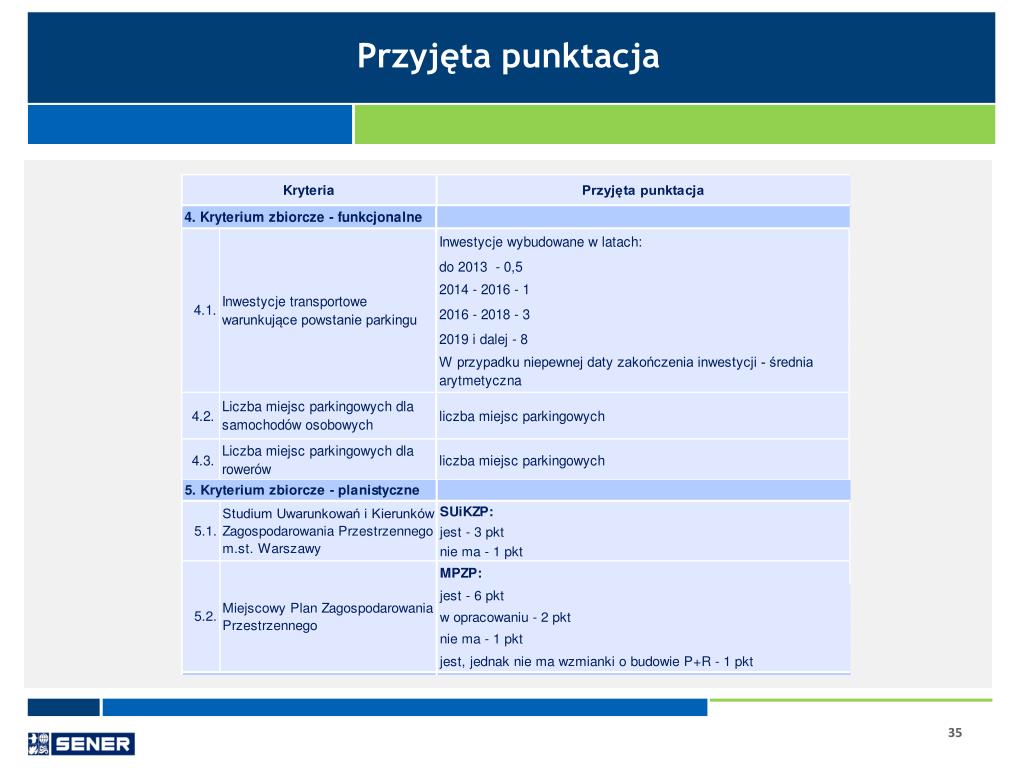

Prezentacja opracowania

  • Przyjęta punktacja

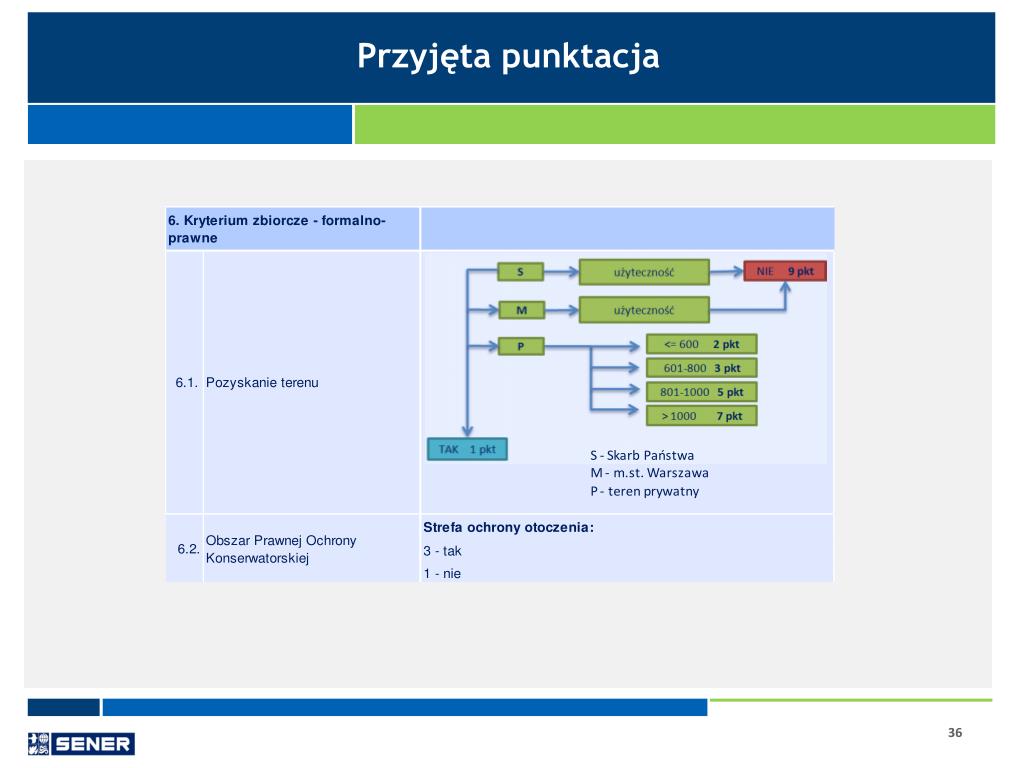

Prezentacja opracowania

  • Przyjęta punktacja


Prezentacja opracowania

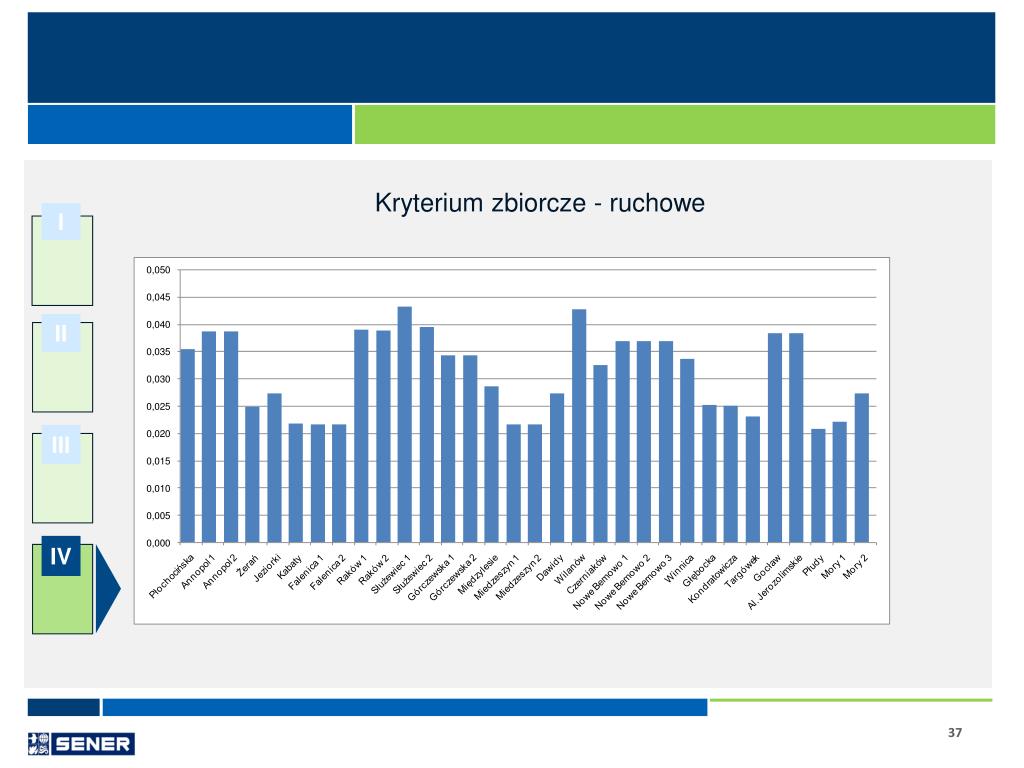

Kryterium zbiorcze - ruchowe

I

II

III

IV

37


Prezentacja opracowania

Kryterium zbiorcze - terenowe

I

II

III

IV

38


Prezentacja opracowania

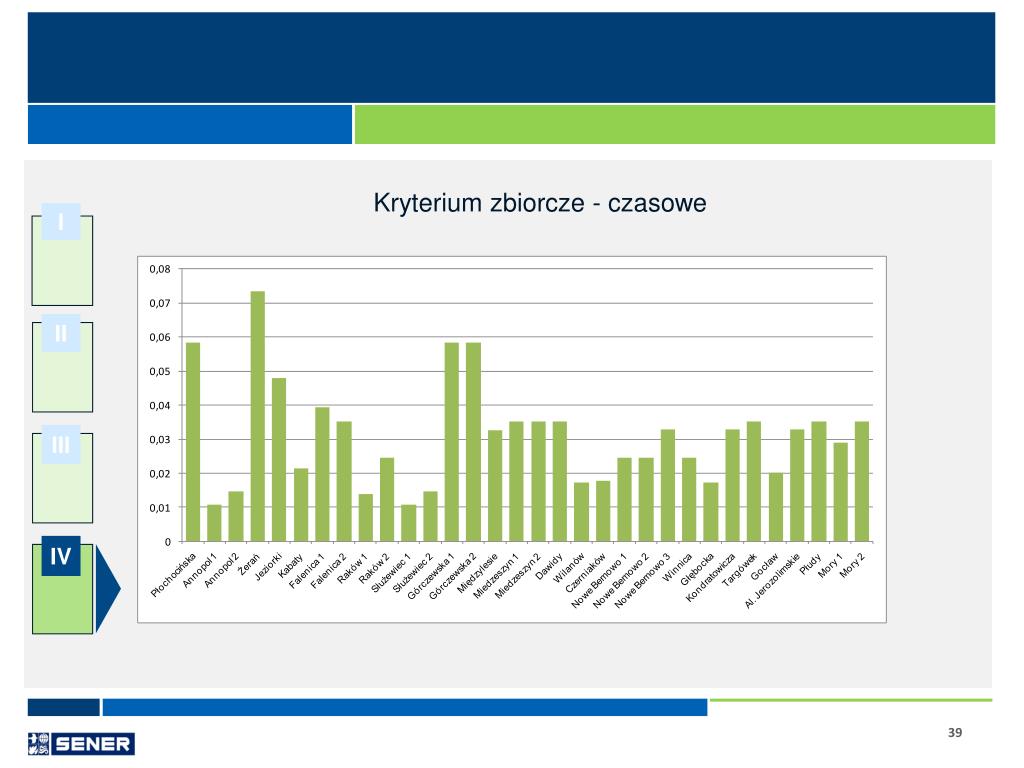

Kryterium zbiorcze - czasowe

I

II

III

IV

39


Prezentacja opracowania

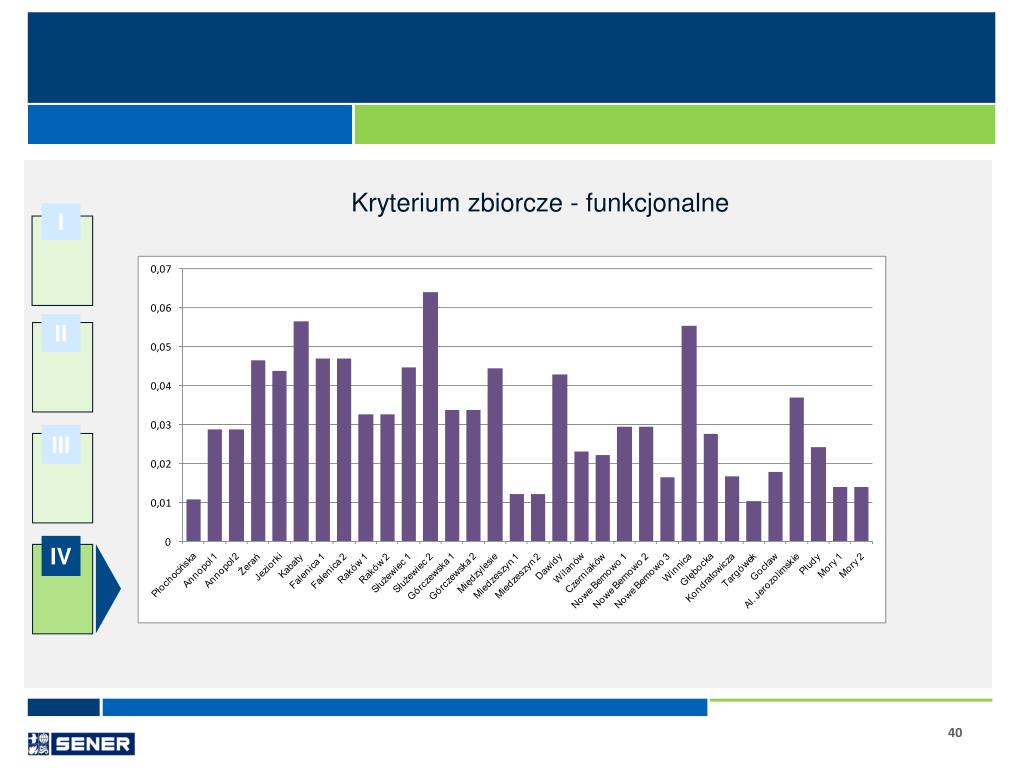

Kryterium zbiorcze - funkcjonalne

I

II

III

IV

40


Prezentacja opracowania

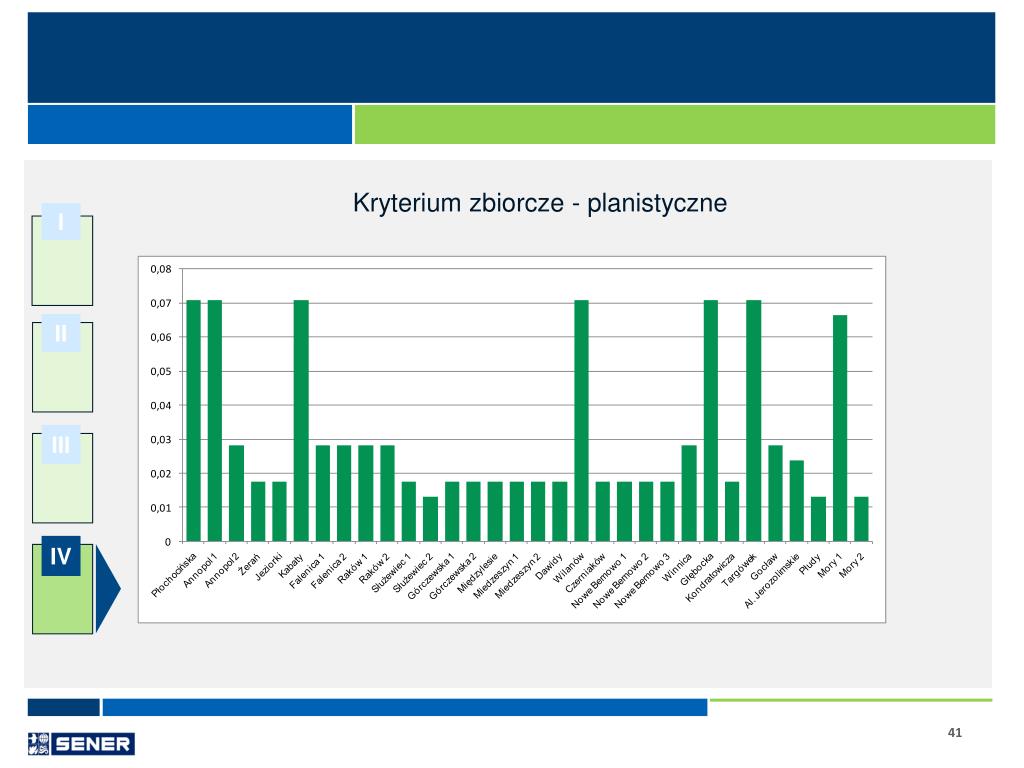

Kryterium zbiorcze - planistyczne

I

II

III

IV

41


Prezentacja opracowania

Kryterium formalno-prawne

I

II

III

IV

42


Prezentacja opracowania

Wyniki analizy wielokryterialnej

I

II

III

IV

43


Prezentacja opracowania

I

II

III

IV

Przedstawienie programu budowy parkingów P+R i oszacowanie kosztów

Oszacowanie kosztów

44


Prezentacja opracowania

  • Program budowy parkingów

Scenariusz optymistyczny

I

Wynikający z potrzeb

II

III

IV

45


Prezentacja opracowania

  • Program budowy parkingów

Scenariusz realny

I

Określony na podstawie dotychczasowego budżetu

II

III

IV

46

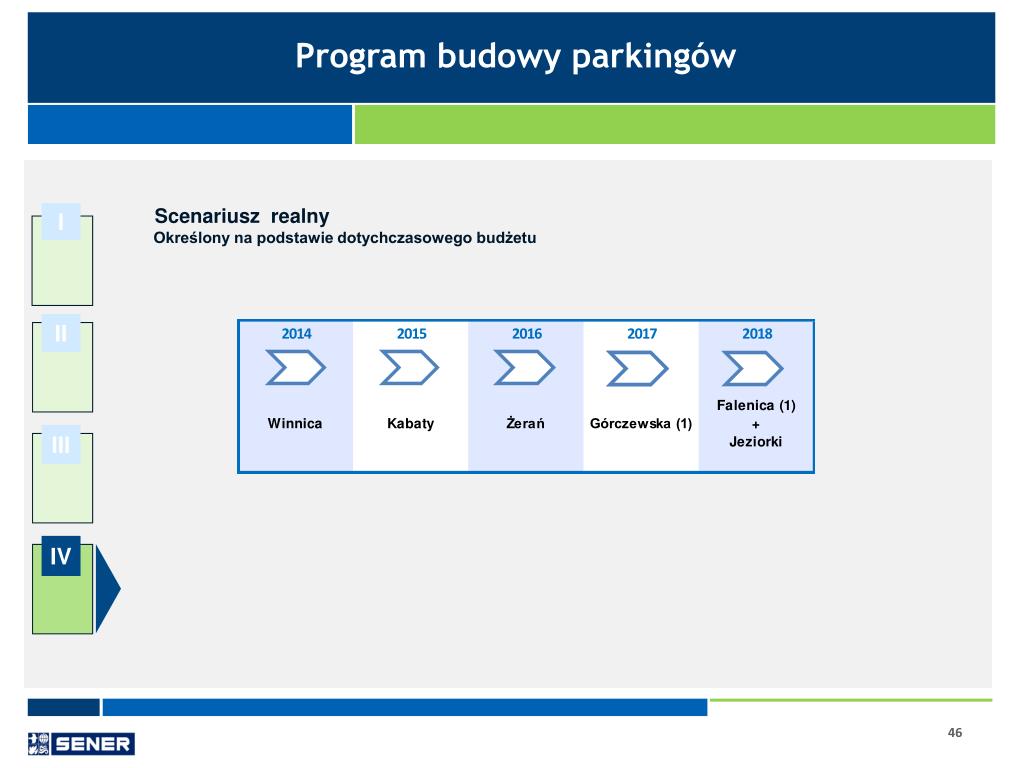

Prezentacja opracowania

  • Program budowy parkingów

Scenariusz pesymistyczny

I

Związany z trudnościami

pojawiającymi się przy budowie elementów towarzyszących

II

III

IV

47


Prezentacja opracowania

  • Koszty budowy parkingów

Scenariusz optymistyczny

Scenariusz realny

Scenariusz pesymistyczny

48


Prezentacja opracowania

I

II

Dziękujemy za uwagę

III

IV

49


  • Login
