Presentation Transcript

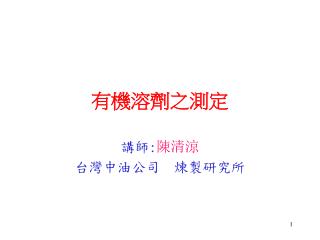

slide1

有機溶劑之測定

講師:陳清涼

台灣中油公司 煉製研究所

slide2
學歷

中興大學 食品科學學士(65-69)

台大 化工碩士(69-72)

國立雲林科技大學 環境及安全工程 博士( 91-94)

經歷

中油 煉製研究所 環境及生化科技組12等化學工程師 兼專案經理(78~)

私立 東方工商專科學校 講師(75-78)

統一企業 副工程師(74-75)

証照

環工技師(86)

工礦衛生技師(87)

工安技師(88)

甲級勞工安全管理技術士(88)

乙級勞工安全衛生管理技術士(84)

乙級物理性因子測定技術士(86)

乙級化學性因子測定技術士(86)

甲級廢水處理專責人員(85)

自我介紹
slide3
作業環境測定
  • 為掌握勞工作業環境實態及評估勞工曝露狀況,所實施之規劃、採樣、分析或儀器測量。
slide4
作業環境測定之目的
  • 勞工曝露濃度是否超過法令之規定(勞工作業環境空氣中有害物容許濃度標準)。
  • 瞭解作業過程中有機溶劑蒸氣散佈之情形,鑑別發生源。
  • 檢查現有各種控制設備(如局部排氣裝置)之控制能力。
  • 平時的監測資料,可了解操作條件是否有改變。
  • 提供政府檢查及監督、法令修訂及擬訂參考、學術研究機關流行病學調查。
  • 法律訴訟的証據。
slide6
有機溶劑作業場所須做測定的成份
  • 三氯甲烷、1.1.2.2-四氯乙烷、四氯化碳、1.2-二氯乙烯、1.2-二氯乙烷、二硫化碳、三氯乙烯、丙酮、異戊醇、異丁醇、異丙醇、乙醚、乙二醇 乙醚、乙二醇乙醚醋酸酯、乙二醇丁醚、乙二醇甲醚、鄰-二氯苯、二甲苯、甲酚、氯苯、乙酸戊酯、乙酸異戊酯、乙酸異丁酯、乙酸異丙酯、乙酸乙酯、乙酸丙 酯、乙酸丁酯、乙酸甲酯、苯乙烯、1.4二氧陸圜、四氯乙烯、環己醇、環己酮、1-丁醇、2-丁醇、甲苯、二氯甲烷、甲醇、甲基異丁酮、甲基環己醇、甲基環己酮、甲丁酮、1.1.1-三氯乙烷、1.1.2-三氯乙烷、丁酮、二甲基甲醯胺、四氫呋喃、正己烷等四十八種有機溶劑作業業場所
  • 應每六個月測定有機溶劑濃度一次以上,並依規定記錄及保存三年。(但三氯乙烯及四氯乙烯須保存三十年)
slide7
採樣規劃
  • 由誰採樣(Who to Sample)
  • 如何採樣(How to Sample)
  • 何處採樣(Where to Sample)
  • 向誰採樣(Whom to Sample)
  • 採樣多久(How long to Sample)
  • 採多少樣品(How many Samples to Take)
who to sample
採樣

雇用領有乙級以上作業環境測定技術士

執業工礦衛生技師

委由作業環境測定機構

分析

送勞委會認可的實驗室

有機化合物分析(如有機溶劑)

無機化合物分析(如硫酸、鉻酸、氨、重金屬)

粉塵(總塵量、鉛塵)

石綿

礦物中二氧化矽分析

由誰採樣(Who to Sample)
where to sample
作業環境測定採樣方式何處採樣(Where to Sample)
  • 個人採樣(評估勞工暴露狀況)
  • 區域採樣(掌握作業環境實態)
  • 發生源採樣(判定污染物種類、 濃度、逸散速度)
  • 氣罩外採樣(判定局部排氣裝置控制能力 )
whom to sample
要測定那些人的暴露量(Whom to Sample)
  • 直接暴露人員
  • 周圍可能會暴露人員
  • 有抱怨者
  • 統計方法(無法區別高暴露群時使用)
slide14
採樣方法
  • 固體捕集法(活性碳、矽膠)
  • 液體捕集法(吸收瓶)
  • 擴散捕集法(被動式採樣法)
  • 直讀式儀器分析法(檢知管、氣體測定器)
slide15

固體捕集法

  • 即將試料空氣通過固體粒子層予以吸附。以將測定對象物質捕集,常用之固體吸附劑有活性碳及矽膠。
  • 一般吸附管有二段,一段供作吸附樣品,一段供作判定是否未吸附或破出(Break-Through)。

矽膠

活性碳

活性碳

slide17
區域採樣
  • 發生源採樣
slide18
活性碳
  • 活性碳係一多孔性之物質,具有大之活性表面積,即A(面積)/W(重量)比大,高吸附能力,脫附效率良好,其吸附維持能力為矽膠之數倍,且由於不具極性,因有機物之蒸氣比水氣易被吸收,可供長時間採樣。
  • 一般活性碳吸附劑之顆料大小為20/40篩目(Mesh),對於沸點超過0℃之蒸氣為極佳之吸附劑。
  • 商業化之活性碳採樣介質有100mg/50mg、400mg/200mg者。
slide19
矽膠
  • 因其具有極性,故亦用作有害物質之吸附劑如醇類等有機溶劑之捕集。
  • 化學物質極性之大小,依序為水、醇類、醛類、酮、酯類、芳香族、烷基烴。有機溶劑比水蒸氣更不貝極性,因此不易有效的吸附於矽膠上
  • 如濕度高之作業環境採樣及吸附之有機溶劑為水氣取代而逸失,在使用矽膠為捕集介質時應特別注意此缺點;可於採樣時於矽膠管前加乾燥劑如碳酸鉀、碳酸鈣等以增加捕集效率及維持吸附之能力。
slide20
影響吸附的因素
  • 溫度:吸附為放熱反應,溫度愈高,吸附量愈差。
  • 湿度:水氣使吸附量降低(尤其是使用矽膠時) 。
  • 採樣速度:採樣速度太快,吸附量會變少。
  • 濃度:濃度愈高,樣品的採集體積須減少,以免吸附量飽和。
slide22
液體捕集法(二)
    • 以酸性水溶液捕集(水+硫酸)
  • 氯化氫、硫酸
    • 以鹼性水溶液捕集(水+氫氧化鈉)
slide23

擴散式採樣法

(固體吸附)

slide26
如何決定採幾個樣品(How many samples to take)
    • 假設經評估後,一支活性碳管可採樣3小時,

則採樣樣品數

= (規定採樣時間)/(一支活性碳管可採樣時間)

= 8/3 = 2.6 = 3 (須取整數)

**勞委會要求至少採6小時。

slide29

樣品的包裝(二)

送分析實驗室

冷藏(4℃以下)

14天內分析完畢

slide31

採樣體積一律換算成 25℃,一大氣壓的體積

由 P1V1/T1 = P2V2/T2 求得

V (25, 1 atm)

= P(mmHg) x V(L) /T (K) x 298 / 760

slide32

空白樣品

  • 每10支樣品須加兩支空白樣品,且須 放在一起,其目的在檢查樣品在運送及儲存過程中是否遭受污染。
    • 1~10 2支
    • 11~20 4支
    • 21~30 6支
    • 30~40 8支
gc detector
GC常用的 檢測器(Detector)
  • 火焰游離檢測器(FID)(Flame Ionization Detector)(最常用)
    • 利用氫、空氣或氫、氧氣焰將樣品燃燒,引起有機物之游離,離 子再以電極收集,電位造成電流之流動,以定性、定量。(有機物)
  • 質諧儀(MS)
    • 可做成份鑑定
slide40
優點

能迅速測得濃度,特別適用在作業現場測定及評估控制設備之能力。

可得在某一瞬間之濃度。

可二十四小時連續監測。

可與將警報裝置組裝合用。

操作簡單、 費用低。

缺點

須要時常校準。

易受同類成份干擾。

直讀式儀器使用之優缺點
slide41
得以直讀式測定之項目
  • 根據台灣省政府勞工處81年10月28日81勞六字第26691號函說明,目前得以直讀式測定者,係指二氧化碳、二硫化碳 、二氯聯苯胺及其鹽類、次乙亞胺、二異氰酸甲苯、硫化氫、汞及其無機化合物。
  • 直讀式測定方式
    • 檢知管
    • 偵測器
slide42

檢知管

  • 優點
    • 簡單快速、費用低
  • 缺點
    • 誤差約±25﹪
    • 易受同類物干擾
    • 僅可測一種成份
slide43

檢知器類別

電動泵浦式

活塞式

風箱式

slide44

檢知管操作方法

  • 先試漏
  • 抽氣後等3分鐘(有些是1分鐘)
  • 讀值
  • 若測值太低,可再測第二次。但需將測值除以抽氣次數。
  • 一次僅能測一種成份
slide49

毒性氣體檢測器

單成份

多成份(超過100種)

slide50
可燃性氣體測定器
  • 俗稱「測爆器」
  • 可判定是否有可燃性氣體存在,濃度是否在安全範圍
    • 有機氣體或蒸氣、氫氣、硫化氫等
  • 原理
    • 當混有可燃性氣體的空氣被引入儀器的燃燒室內,在觸媒的催化下,氧化放出熱量,造成燃燒室內電阻絲的電阻改變,其電阻改變量與可燃性氣體濃度成比例。
slide55
測爆器濃度顯示方式
    • 0%LEL
      • 無爆炸性氣體存在
      • 有爆性氣體存在,但氧低於12%以下,而無法燃燒。
    • 0~100%LEL(爆炸下限)
      • 0~30%LEL (綠色,安全)
      • 30~90%LEL(黃色,不安全)
      • 90%LEL(紅色,立即性危險)
    • 100%LEL
      • 濃度落在爆炸範圍(爆炸下限~爆炸上限)
    • 0%LEL→100%LEL→0%LEL
      • 濃度超過爆炸上限
slide56
動動腦
  • 某作業場所有甲烷存在,若爆炸器顯示20% LEL,則甲烷濃度為何?
  • 答:

甲烷LEL為5%,

故濃度=20% LEL=0.2 x 5%=1%=10000ppm
