Presentation Transcript


4338702

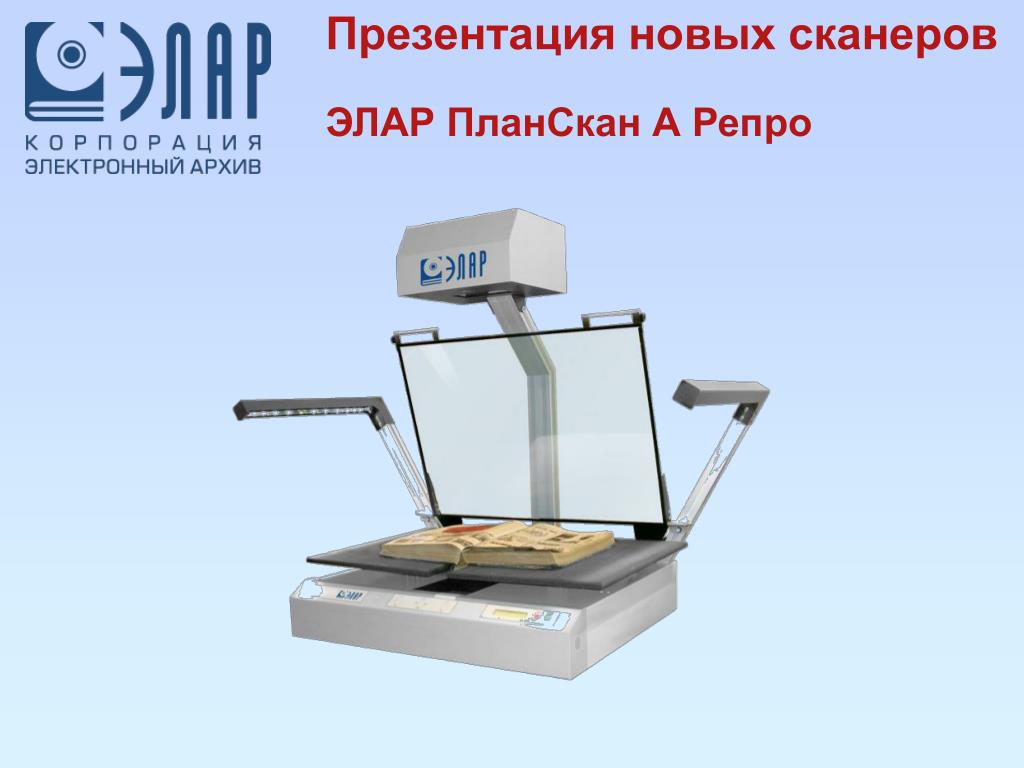

Презентация новых сканеров

ЭЛАР ПланСкан А Репро


4338702

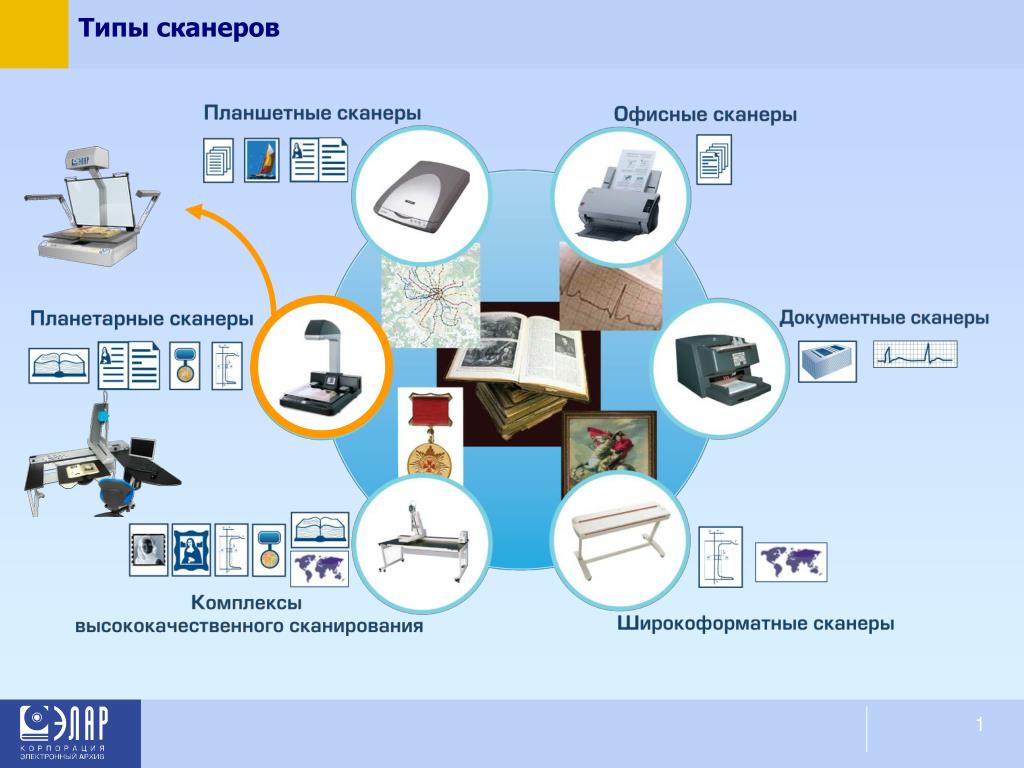

Типы сканеров


4338702

Общие тенденции в развитии технологий промышленных сканеров

Ориентирование производителей оборудования на:

  • Увеличение производительности сканеров

  • применение современных высокоскоростных интерфейсов;

  • увеличение скорости прохода матрицы;

  • осветители не требуют прогрева;

  • автоматизация работы оператора

  • Снижение количества и стоимости расходных материалов

  • сканеры Элар ПауэрСкан М и ПланСкан А Репро не имеют расходных материалов;

  • Унификация используемых составных элементов сканера на производстве и модульная конструкция

  • снижение расходов на производство;

  • возможность легкого расширения модельного ряда;

  • оперативный ремонт, замена вышедших из строя модулей;

  • Внедрение новых технологий

  • повсеместное применение систем освещения, основанных на технологии LED;

  • использование стандартных высокоскоростных интерфейсов;

  • применение новых сканирующих элементов;

  • новые технологии в эргономике сканеров;

2


4338702

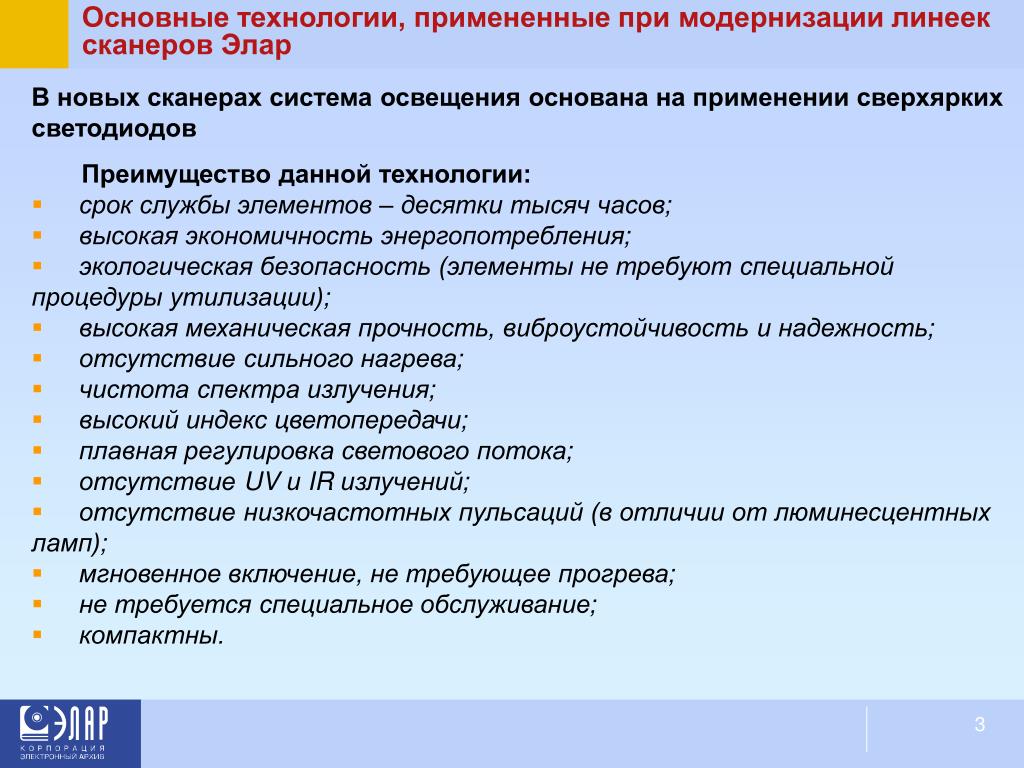

Основные технологии, примененные при модернизации линеек сканеров Элар

  • В новых сканерах система освещения основана на применении сверхярких светодиодов

  • Преимущество данной технологии:

  • срок службы элементов – десятки тысяч часов;

  • высокая экономичность энергопотребления;

  • экологическая безопасность (элементы не требуют специальной процедуры утилизации);

  • высокая механическая прочность, виброустойчивость и надежность;

  • отсутствие сильного нагрева;

  • чистота спектра излучения;

  • высокий индекс цветопередачи;

  • плавная регулировка светового потока;

  • отсутствие UV и IR излучений;

  • отсутствие низкочастотных пульсаций (в отличии от люминесцентных ламп);

  • мгновенное включение, не требующее прогрева;

  • не требуется специальное обслуживание;

  • компактны.

3


4338702

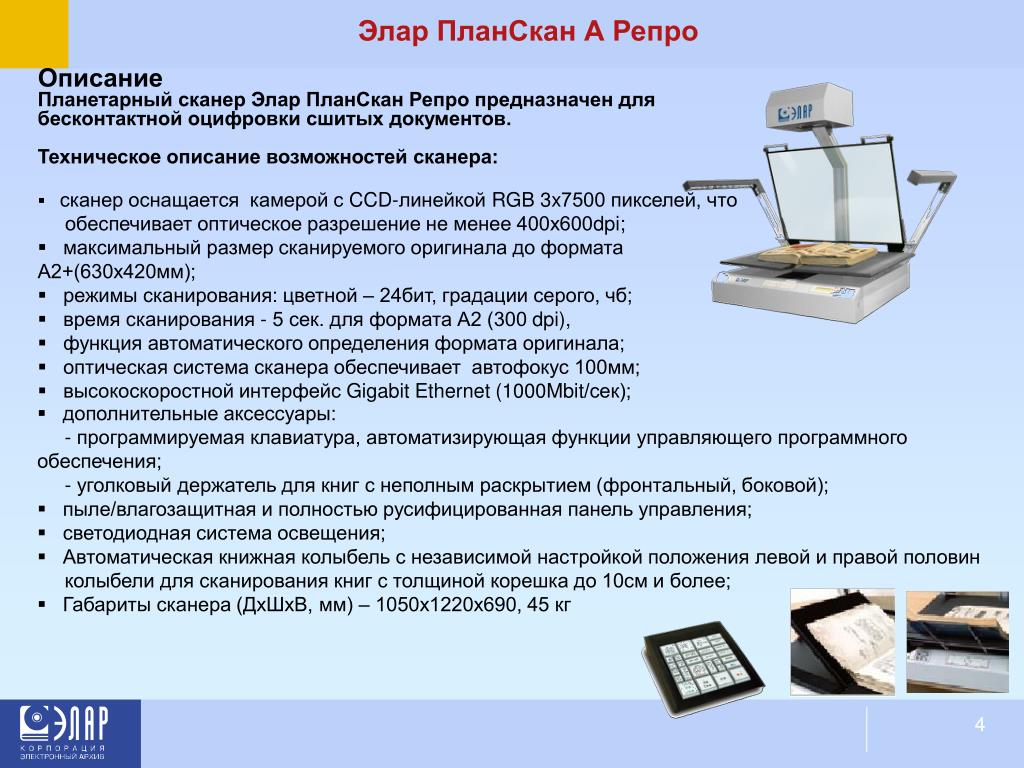

Элар ПланСкан А Репро

Описание

  • Планетарный сканер Элар ПланСкан Репро предназначен для бесконтактной оцифровки сшитых документов.

  • Техническое описание возможностей сканера:

  • сканер оснащается камерой с CCD-линейкой RGB 3x7500 пикселей, что

    обеспечивает оптическое разрешение не менее 400х600dpi;

  • максимальный размер сканируемого оригинала до формата А2+(630х420мм);

  • режимы сканирования: цветной – 24бит, градации серого, чб;

  • время сканирования - 5 сек. для формата А2 (300 dpi),

  • функция автоматического определения формата оригинала;

  • оптическая система сканера обеспечивает автофокус 100мм;

  • высокоскоростной интерфейс Gigabit Ethernet (1000Mbit/сек);

  • дополнительные аксессуары:

  • - программируемая клавиатура, автоматизирующая функции управляющего программного обеспечения;

  • - уголковый держатель для книг с неполным раскрытием (фронтальный, боковой);

  • пыле/влагозащитная и полностью русифицированная панель управления;

  • светодиодная система освещения;

  • Автоматическая книжная колыбель с независимой настройкой положения левой и правой половин

    колыбели для сканирования книг с толщиной корешка до 10см и более;

  • Габариты сканера (ДхШхВ, мм) – 1050х1220х690, 45 кг

4


4338702

Элар ПланСкан А Репро в сравнении с предыдущим поколением сканеров

Элар ПланСкан Репро предыдущего поколения

  • сканирующая CCD - линейка RGB 3x5000 пикселей

  • - люминесцентные лампы

  • излишне большой механизм привода книжной колыбели

  • пружинный механизм поднятия прижимного стекла

  • - металлические подложки книжной колыбели

  • управление книжной колыбелью с отдельного пульта

  • сканирующая CCD - линейка RGB 3x7500 пикселей

  • - светодиодные осветители с системой поворота

  • компактная книжная колыбель

  • газово-пневматический механизм подъема стекла

  • - деревянные подложки книжной колыбели

  • - управление колыбелью с панели сканера

5


4338702

Конкуренты

  • SMA

  • Microbox

  • Konica -

    Minolta

  • Zeutschel

  • Kodak

Book2net

22

OS 10000TT

FileMaster +

(Minolta PS7000)

PS7000 MKII

21

OS 12000C

SMA

OS 14000TT

6


4338702

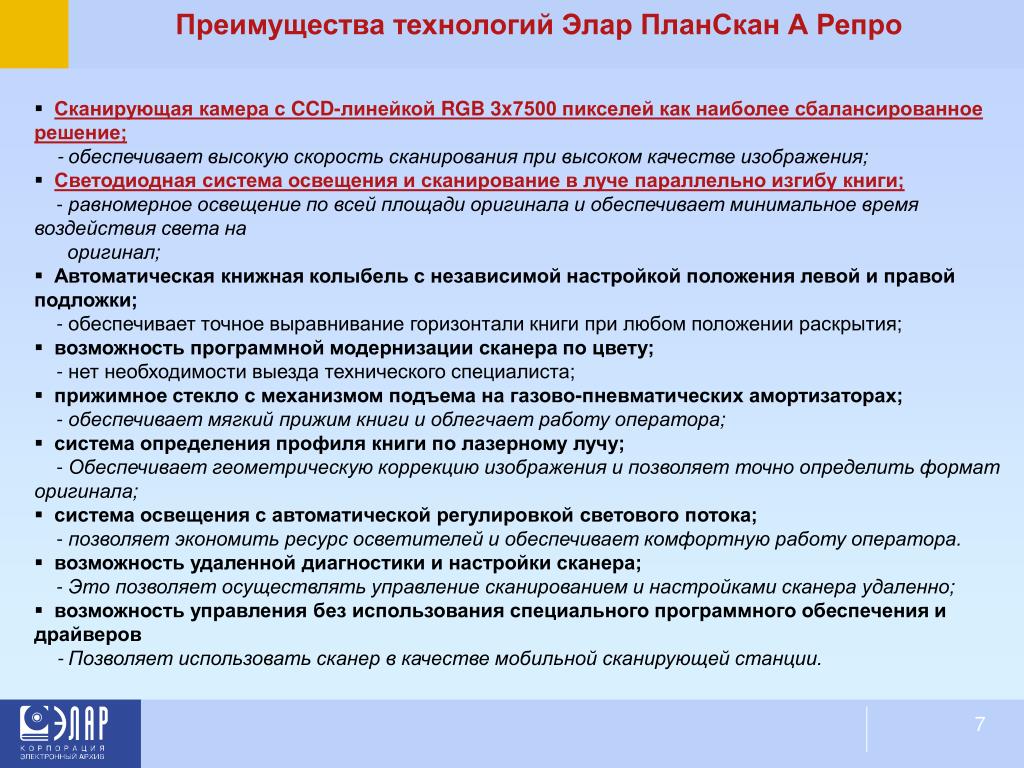

Преимущества технологий Элар ПланСкан А Репро

  • Сканирующая камера с CCD-линейкой RGB 3x7500 пикселей как наиболее сбалансированное решение;

    - обеспечивает высокую скорость сканирования при высоком качестве изображения;

  • Светодиодная система освещения и сканирование в луче параллельно изгибу книги;

    - равномерное освещение по всей площади оригинала и обеспечивает минимальное время воздействия света на

    оригинал;

  • Автоматическая книжная колыбель с независимой настройкой положения левой и правой подложки;

    - обеспечивает точное выравнивание горизонтали книги при любом положении раскрытия;

  • возможность программной модернизации сканера по цвету;

    - нет необходимости выезда технического специалиста;

  • прижимное стекло с механизмом подъема на газово-пневматических амортизаторах;

    - обеспечивает мягкий прижим книги и облегчает работу оператора;

  • система определения профиля книги по лазерному лучу;

    - Обеспечивает геометрическую коррекцию изображения и позволяет точно определить формат оригинала;

  • система освещения с автоматической регулировкой светового потока;

    - позволяет экономить ресурс осветителей и обеспечивает комфортную работу оператора.

  • возможность удаленной диагностики и настройки сканера;

    - Это позволяет осуществлять управление сканированием и настройками сканера удаленно;

  • возможность управления без использования специального программного обеспечения и драйверов

    - Позволяет использовать сканер в качестве мобильной сканирующей станции.

7


4338702

Демонстрация возможностей оптической системы

ПланСкан А Репро

Сканирование нумизматики

Использовано однонаправленное

освещение

800dpi


4338702

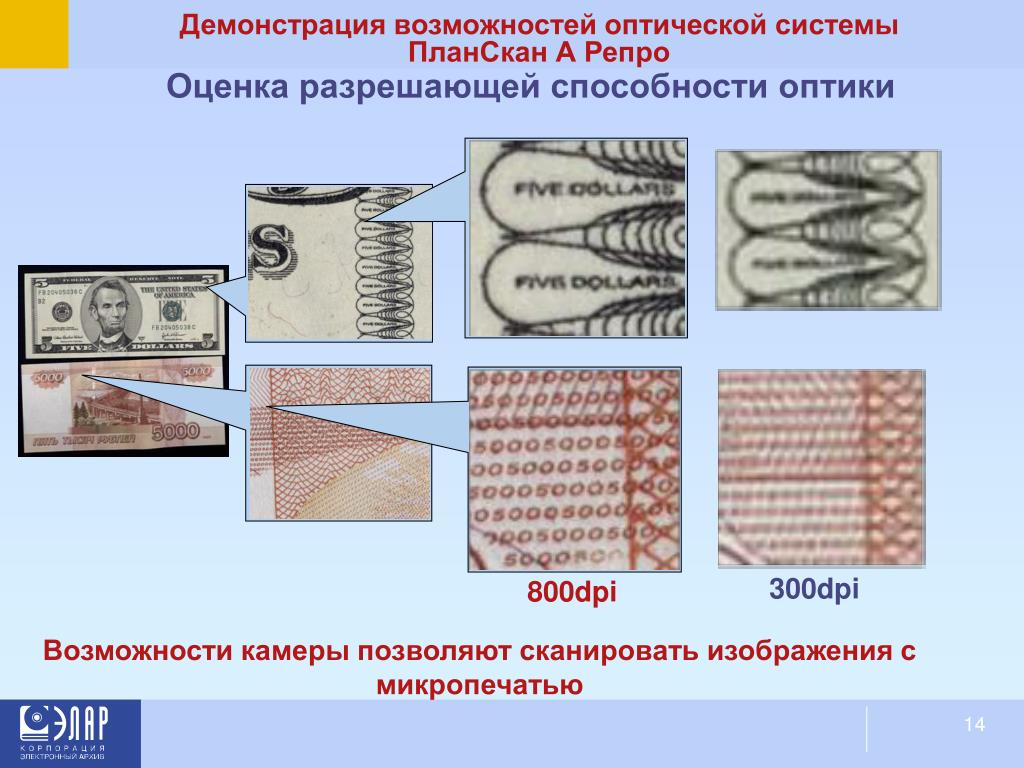

Демонстрация возможностей оптической системы

ПланСкан А Репро

Оценка разрешающей способности оптики

300dpi

800dpi

Возможности камеры позволяют сканировать изображения с микропечатью

14


4338702

Спасибо за внимание!

Сканеры Элар – признанный лидер на рынке профессионального оборудования сканирования!
