Mesin arus searah pertemuan 10

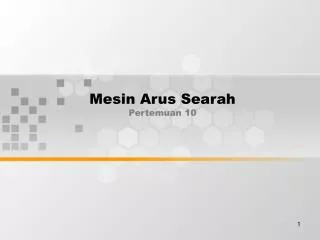

Mesin Arus SearahPertemuan 10


Mesin arus searah pertemuan 10

Suatu mesin listrik, generator atau motor, akan berfungsi bila memiliki :

  • kumparan medan yang berfungsi menghasilkan medan magnet

  • kumparan jangkar yang berfungsi mengibaskan ggl pada konduktor-konduktor yang terletak pada alur-alur jangkara, dan

  • celah udara yang memungkinkan berputarnya jangkar dalam medan magnet.

    Motor DC

    Pada mesin arus searah kumparan medan yang berbentuk kutub sepatu merupakan stator dan kumparan jangkar merupakan rotor. Bila kumparan jangkar berputar dalam medan magnet membangkitkan tegangan (ggl) yang berubah-ubah arah setiap setengah putaran sehingga merupakan tegangan bolak-balik e(t) = Emaks sin t yang dapat diperlihatkan seperti pada Ga . Untuk memperoleh tegangan searah diperlukan alat penyearah yang disebut komutator dan sikat.


Mesin arus searah pertemuan 10

  • Rumus Dasar bila memiliki :

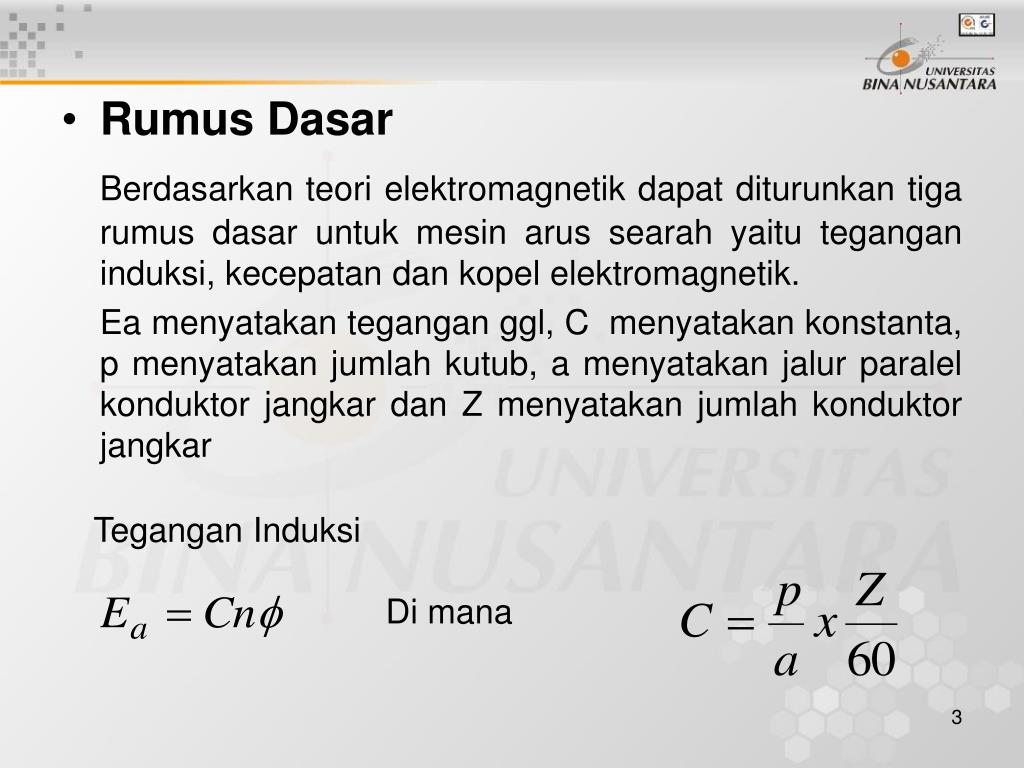

    Berdasarkan teori elektromagnetik dapat diturunkan tiga rumus dasar untuk mesin arus searah yaitu tegangan induksi, kecepatan dan kopel elektromagnetik.

    Ea menyatakan tegangan ggl, C menyatakan konstanta, p menyatakan jumlah kutub, a menyatakan jalur paralel konduktor jangkar dan Z menyatakan jumlah konduktor jangkar

Tegangan Induksi

Di mana


Mesin arus searah pertemuan 10

Kecepatan bila memiliki :

Pengaturan kecepatan dapat dilakukan dengan mengubah Ea dan .

Kopel Elektromagnetik

Pengaturan kecepatan dapat dilakukan dengan mengubah Ea dan .

T= CIa


Mesin arus searah pertemuan 10

  • Generator DC bila memiliki :

    Tegangan dc yang dipasangkan pada kumparan medan yang mempunyai tahanan Rf yang menghasilkan arus If dan menimbulkan fluks pada kedua kutub. Tegangan induksi akan dibangkitkan pada generator. Jika generator dihubungkan dengan beban dan Ra adalah tahanan generator.

Generator Berpenguatan Bebas

Vt = If Rf

Ea = Ia Ra+ Vt


Mesin arus searah pertemuan 10

Vt

Vt = Ia Ra

Ea = Ia( Ra + Rf) + Vt


Mesin arus searah pertemuan 10

Generator shunt bila memiliki :

Vt = If Rf

Vt

Ea = Ia Ra+ Vt

Generator kompon panjang

Ia = If1 = IL + If2

Ea = Vt + Ia (Ra+ Rt1)


Mesin arus searah pertemuan 10

Generator kompon pendek bila memiliki :

Ia = If1+ If2 = IL + If2

Ea = Vt + If Rf1 + IaRa


Mesin arus searah pertemuan 10

  • Pengaturan kecepatan bila memiliki :

    Pengaturan kecepatan merupakan fungsi dari peubah , Ra atau Vt.

    Pengaturan kecepatan dengan mengatur medan shunt ()

    Fluks dalam kumparan medan dapat diatur dengan mengatur arus medan If. Perubahan fluks menyebabkan terjadi perubahan putaran rotor. Perubahan If dapat diatur dengan mengatur besar tahanan variabel yang dipasang secara seri dengan kumparan medan. Motor yang diatur dengan cara memberikan tahanan seri terhadap kumparan medan disebut motor shunt atau motor kompon.


Mesin arus searah pertemuan 10

Pengaturan kecepatan dengan mengatur medan shunt bila memiliki :

Pengaturan kecepatan dengan mengatur tahanan Ra



Mesin arus searah pertemuan 10

Pengereman bila memiliki :

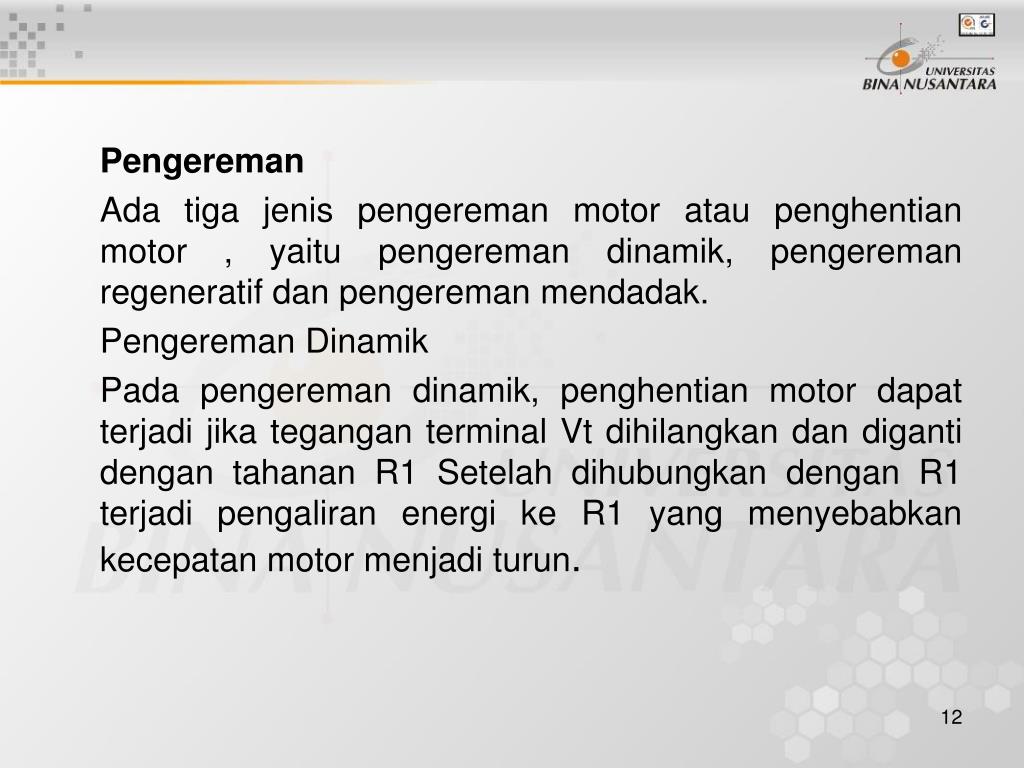

Ada tiga jenis pengereman motor atau penghentian motor , yaitu pengereman dinamik, pengereman regeneratif dan pengereman mendadak.

Pengereman Dinamik

Pada pengereman dinamik, penghentian motor dapat terjadi jika tegangan terminal Vt dihilangkan dan diganti dengan tahanan R1 Setelah dihubungkan dengan R1 terjadi pengaliran energi ke R1 yang menyebabkan kecepatan motor menjadi turun.


Mesin arus searah pertemuan 10

  • Pengereman Regeneratif

    Pada pengereman regeneratif , energi yang tersimpan pada putaran dikembalikan kepada sistem jala-jala. Cara ini biasa dipakai pada kereta api listrik.Ketika kereta api berjalan menurun, kecepatan motor laju sekali, karena Ea >Vt, yang mengakibatkan daya dikembalikan kepada sistem jala-jala untuk keperluan lain. Pada saat daya dikembalikan ke jala-jala, kecepatan menurun dan proses pengereman berlangsung seperti pada pengereman dinamik.


Mesin arus searah pertemuan 10

  • Pengereman Mendadak bila memiliki :

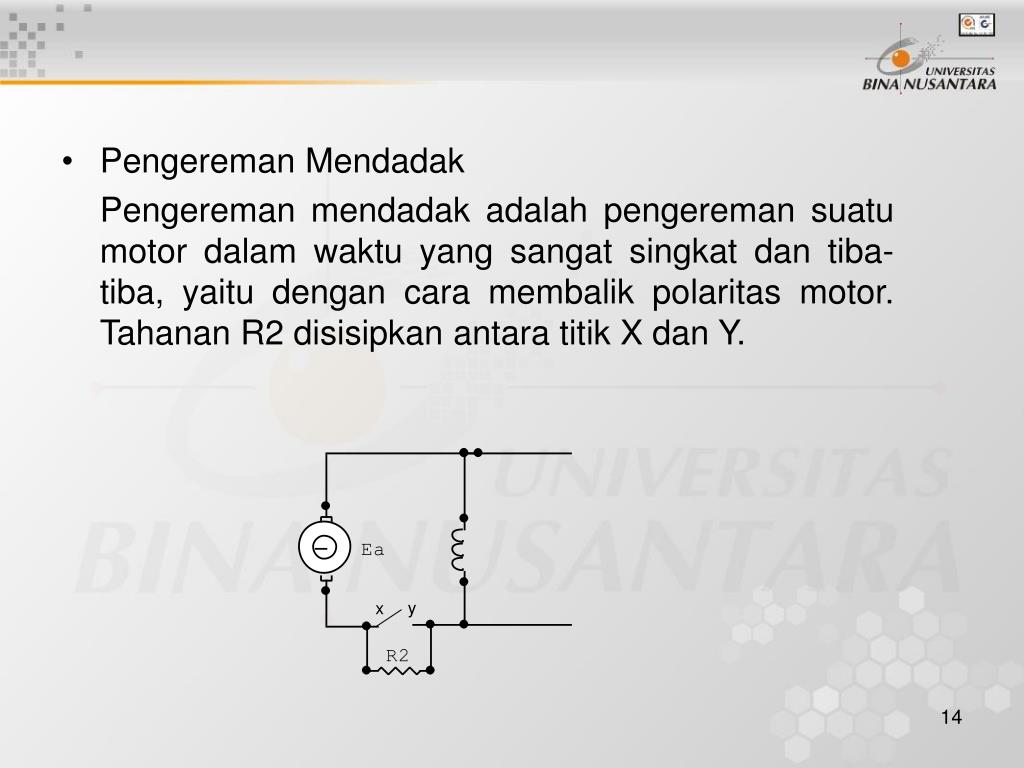

    Pengereman mendadak adalah pengereman suatu motor dalam waktu yang sangat singkat dan tiba-tiba, yaitu dengan cara membalik polaritas motor. Tahanan R2 disisipkan antara titik X dan Y.
