Presentation Transcript


5241081

省エネルギーを指向した複合ビルの環境設計

-熱負荷低減を中心として-

1023267   関根 秀幸


5241081

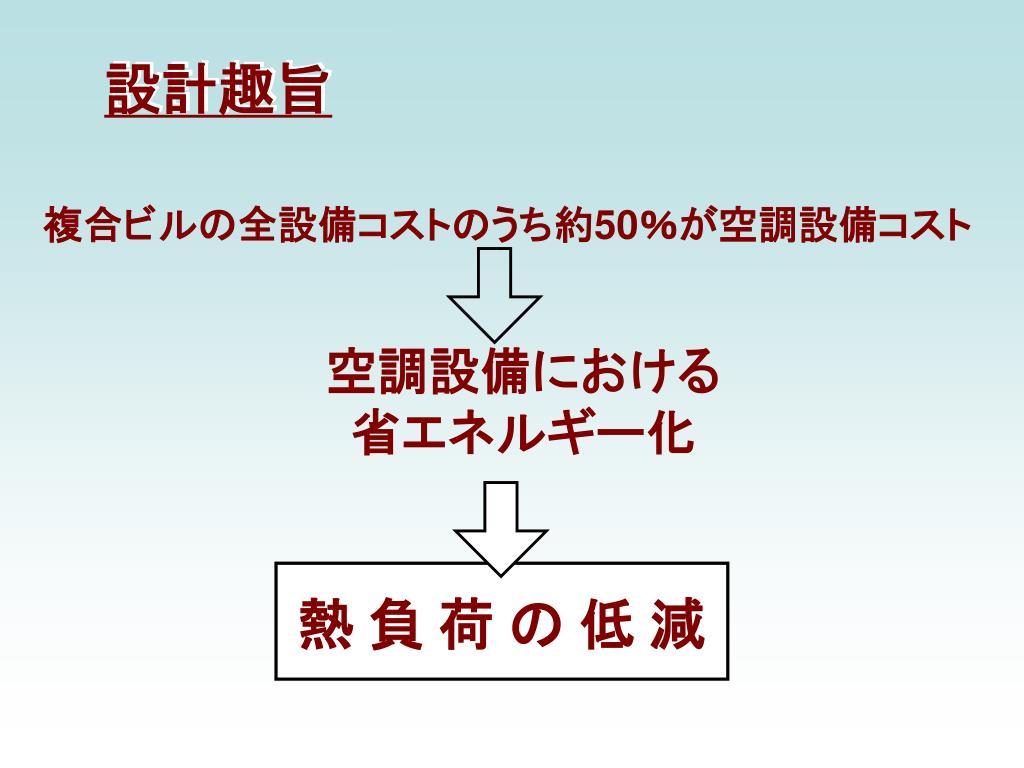

設計趣旨

設計趣旨

複合ビルの全設備コストのうち約50%が空調設備コスト

空調設備における

省エネルギー化

熱負荷の低減


5241081

外観パース

外観パース

N

ダブルスキンの熱線反射ガラスと普通ガラスの侵入熱量の計算結果

  階数:11階

1階床面積:2801㎡

   高さ:43m

光のダクト

太陽光発電

普通ガラス

ダブルスキン

熱線反射ガラス

ダブルスキン

風害を防ぐため

のセットバック

風害対策の中空層

熱線反射ガラスの採用

風力発電


5241081

ダブルスキン

ダブルスキン

屋外

N

室内

太陽光

室内

ダブルスキン

ペリメーターゾーン

5階平面図


5241081

ライトシェルフ

ライトシェルフ

ライトシェルフ

光のダクト

ライトシェルフ

自然採光

5階平面図


5241081

風害を防ぐためのセットバック

風害を防ぐためのセットバック

N

風向

鉛直断面気流分布

吹き降ろしの防止

3階平面図

数値シュミレーションによる周辺気流

セットバック


5241081

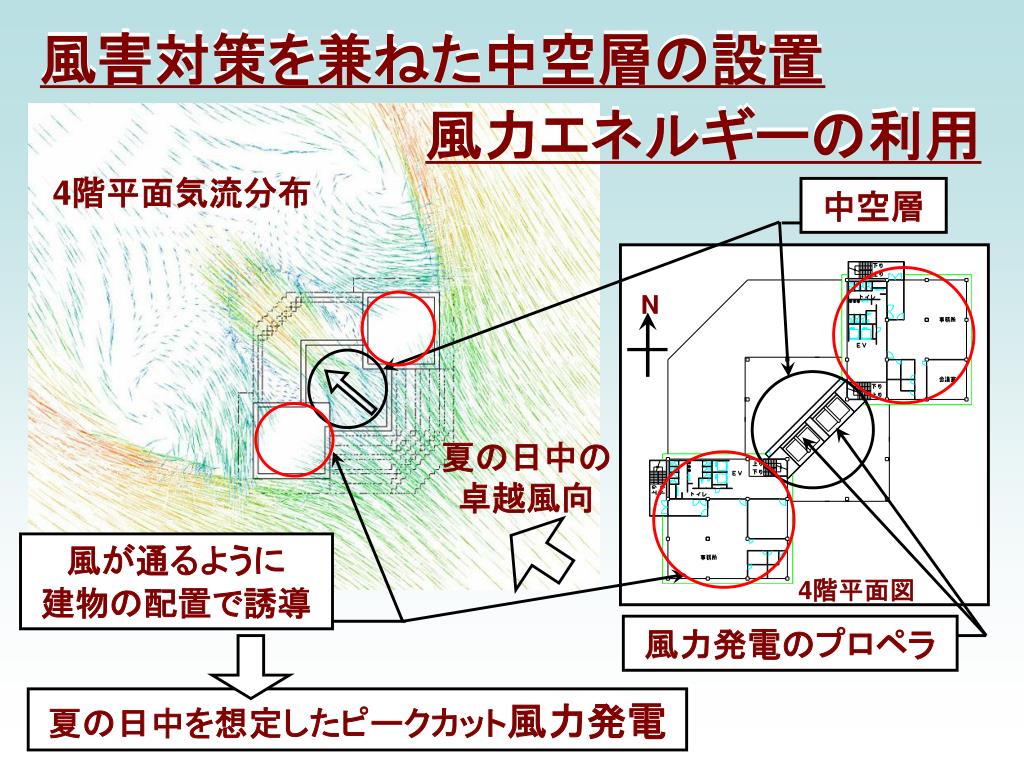

風力エネルギーの利用

風力エネルギーの利用

風害対策を兼ねた中空層の設置

風害対策を兼ねた中空層の設置

N

4階平面気流分布

中空層

夏の日中の

卓越風向

風が通るように

建物の配置で誘導

4階平面図

風力発電のプロペラ

夏の日中を想定したピークカット風力発電


5241081

ダクト配管系統図

ダクト配管系統図

N

還気ダクト

給気ダクト

5階平面図


5241081

ダクト配管系統図

ダクト配管系統図

空調概念図


5241081

空調設備機器

空調設備機器

外気冷暖房空調機

ダブルスキン内の空気を使用


5241081

環境設計

環境設計

検討事項

・熱線反射ガラスと普通ガラスの侵入熱量の計算

・数値シュミレーションのよる建物周辺気流の把握

・ダブルスキンの効果に関する負荷計算

設備設計
