ΚΕΦΑΛΑΙΟ 8 A ΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ

Μέση πίεση ταμιευτήρα (Ρ τ ) Πίεση πυθμένα γεώτρησης (Ρ γ ). Ροή ρευστών προς την γεώτρηση παραγωγής. ΔΡ. Πρωτογενής παραγωγή.

maja
Download Presentation

ΚΕΦΑΛΑΙΟ 8 A ΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

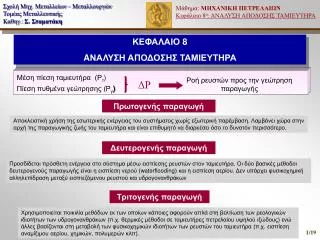

  1. Μέση πίεση ταμιευτήρα (Ρτ) Πίεση πυθμένα γεώτρησης(Ργ) Ροή ρευστών προς την γεώτρηση παραγωγής ΔΡ Πρωτογενής παραγωγή Αποκλειστική χρήση της εσωτερικής ενέργειας του συστήματος χωρίς εξωτερική παρέμβαση. Λαμβάνει χώρα στην αρχή της παραγωγικής ζωής του ταμιευτήρα και είναι επιθυμητό να διαρκέσει όσο το δυνατόν περισσότερο. Δευτερογενής παραγωγή Τριτογενής παραγωγή Χρησιμοποιείται ποικιλία μεθόδων εκ των οποίων κάποιες αφορούν απλά στη βελτίωση των ρεολογικών ιδιοτήτων των υδρογονανθράκων (π.χ. θερμικές μέθοδοι σε ταμιευτήρες πετρελαίου υψηλού ιξώδους) ενώ άλλες βασίζονται στη μεταβολή των φυσικοχημικών ιδιοτήτων των ρευστών του ταμιευτήρα (π.χ. εισπίεση αναμίξιμου αερίου, χημικών, πολυμερών κλπ). ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Προσδίδεται πρόσθετη ενέργεια στο σύστημα μέσω εισπίεσης ρευστών στον ταμιευτήρα. Οι δύο βασικές μέθοδοι δευτερογενούς παραγωγής είναι η εισπίεση νερού (waterflooding) και η εισπίεση αερίου. Δεν υπάρχει φυσικοχημική αλληλεπίδραση μεταξύ εισπιεζόμενου ρευστού και υδρογονανθράκων

  2. Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ • Εκτόνωση αερίου και • Εισροή νερού από υποκείμενο υδροφόρο ορίζοντα Μηχανισμοί : • Εκτόνωση αερίου χωρίς εισροή νερού Απουσία ή μικρού μεγέθους υδροφόρος Vολ=ΔVg+ΔVo+ΔVw Νερό Vw co=1/Vo . ΔVo/ΔΡ Αέριο Vg Πετρέλαιο Vο cg=1/Vg . ΔVg/ΔΡ & cw=1/Vw . ΔVw/ΔΡ ΔVg ΔVw ΔVo Vw>>>Vgγια να έχει συμβολή στην παραγωγή αερίου Vολ= (co.Vo+cg.Vg+cw.Vw)ΔΡ ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ co=15x10-6 psi -1 cg=15x10-6 psi -1 cw=15x10-6 psi -1

  3. Εκτόνωση αερίου χωρίς εισροή νερού P’<Ρ (νέα πίεση ταμιευτήρα) P (αρχική πίεση ταμιευτήρα) αέριο Υπολειπόμενο αέριο (rc-P’)= HCPV =G Υπολειπόμενο αέριο (sc) = HCPV. E = Gυπολ HCPV=Gυπολ/ Ε HCPV HCPV=G/Ei Gυπολ= HCPV/E = G/Ei . E Gp=G - Gυπολ= G - G/Ei .EGp/G =1-Ε/Εi ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ Gp (παραγόμενο αέριο)

  4. Εκτόνωση αερίου χωρίς εισροή νερού Gp=G - Gυπολ= G - G/Ei .EGp/G =1-Ε/Εi RF(συντελεστής απόληψης) ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ

  5. Εκτόνωση αερίου χωρίς εισροή νερού Προσαρμογή ιστορικών δεδομένων & πρόρρηση y = -β. Gp + α P/z = Pi/zi για Gp = 0 και Gp = G για P/z = 0 Συντελεστής απόληψης Gp=G ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ

  6. Εκτόνωση αερίου με εισροή νερού Gp (παραγόμενο αέριο) P (αρχική πίεση ταμιευτήρα) P’<Ρ (νέα πίεση ταμιευτήρα) αέριο νέο HCPV =G/Ei-We HCPV =G/Ei We νερό Gp=G - Gυπολ= G – (G/Ei–We).E Gp/G =1-(1/Εi – We/G).E Gp/G =1-(E/Εi – We.E/G) Gp/G =1-[E/Εi (1 – We.Ei/G)] Gp/G =1-{[(P/z) /(Pi/zi)] (1 – We.Ei/G)} ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ

  7. Εκτόνωση αερίου με εισροή νερού < 1 Ένταση &χρονική εκδήλωση της επίδρασης του υδροφόρου σε συνάρτηση με το μέγεθός του Κλάσμα του όγκου που έχει καλυφθεί από νερό Εισροή νερού στον ταμιευτήρα, προκαλεί διατήρηση της πίεσης σε υψηλότερα επίπεδα για την ίδια αθροιστική παραγωγή αερίου ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΑΕΡΙΟΥ

  8. P (αρχική πίεση ταμιευτήρα) P’<Ρ (νέα πίεση ταμιευτήρα) Εκτόνωση ελεύθερου αερίου αέριο Εκτόνωση πετρελαίου & του διαλυμένου σε αυτό αερίου πετρέλαιο νερό Εκτόνωση ενδογενούς νερού Συμπίεση του όγκου των πόρων Εισροή νερού Παραγωγή πετρελαίου Παραγωγή αερίου Παραγωγή νερού ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΠΕΤΡΕΛΑΙΟΥ

  9. Διαχωριστής επιφάνειας (sc) αέριο αέριο πετρέλαιο πετρέλαιο νερό νερό Ελεύθερο αέριο + Αέριο διαλυμένο στο πετρέλαιο σε rc ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΠΕΤΡΕΛΑΙΟΥ

  10. rc sc Δεδομένα: G.Βgi αέριο Np: Παραγόμενο πετρέλαιο πετρέλαιο Ν.Βοi Wp : Παραγόμενο νερό νερό We’:Καθαρή εισροή νερού στον ταμιευτήρα(=We – Wp. Bw) G:Αρχικός όγκος ελεύθερου αερίου στο κάλυμμα m:Λόγος όγκων ελεύθερου αερίου/πετρέλαιο στον ταμιευτήρα(=G.Bgi / N. Boi) ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΠΕΤΡΕΛΑΙΟΥ Gp:Παραγόμενο αέριο Ν:Όγκος αρχικών αποθεμάτων πετρελαίου Rp:Αθροιστικός λόγος παραγόμενου αερίου προς παραγόμενο πετρέλαιο (=Gp/Np)

  11. P (αρχική πίεση ταμιευτήρα) P’<Ρ (νέα πίεση ταμιευτήρα) Εκτόνωση ελεύθερου αερίου αέριο Εκτόνωση πετρελαίου & του διαλυμένου σε αυτό αερίου πετρέλαιο Εκτόνωση ενδογενούς νερού νερό Συμπίεση του όγκου των πόρων Εισροή νερού Αντλούμενος όγκος = Όγκος από εκτόνωση του πετρελαίου και αρχικά διαλυμένου σε αυτό αερίου + Όγκος από εκτόνωση του ελεύθερου αερίου + Μείωση του όγκου από την εκτόνωση του ενδογενούς νερού και την μείωση του όγκου των πόρων ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Πρωτογενής παραγωγή σε κοιτάσματα ΠΕΤΡΕΛΑΙΟΥ

  12. P’<Ρ (νέα πίεση ταμιευτήρα) P (αρχική πίεση ταμιευτήρα) G.Βgi G.Βg Ν.Βοi m=G.Bgi / N. Boi) ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Εκτόνωση ελεύθερου αερίου

  13. P’<Ρ (νέα πίεση ταμιευτήρα) P (αρχική πίεση ταμιευτήρα) N.Rsi N.Rs N Ν.Βοi Ν.Βο N Εάν P’>Pb Rsi=Rs ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Εκτόνωση πετρελαίου & του διαλυμένου σε αυτό αερίου

  14. P’<Ρ (νέα πίεση ταμιευτήρα) P (αρχική πίεση ταμιευτήρα) dVf (μείωση όγκου των πόρων) mΝ.Βοi ενδογενές νερό HCPV(ο όγκος των πόρων που καταλαμβάνεται από HC) Vf Swc Ν.Βοi N dVwc(αύξηση όγκου του ενδογενούς νερού) HCPV = Vo+Vg= N.Βοi +m.Ν.Βοi = (1+m).N.Boi HCPV = Vf(1-Swc) Vf = HCPV/1-Swc=[(1+m).N.Boi] /1-Swc Vwc=Vf Swc Vwc = [HCPV/1-Swc]. Swc={[(1+m).N.Boi] /1-Swc}.Swc Μεταβολή του HCPV λόγω εκτόνωσηςενδογενούς νερού & μείωσης όγκου των πόρων

  15. Wp νερό Από το νερό που εισρέει στον ταμιευτήρα, μια ποσότητα παράγεται και η υπόλοιπη καλύπτει μέρος των πόρων της πετρελαϊκής ζώνης We’=We – Wp. Bw) Καθαρή εισροή νερού στον ταμιευτήρα ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Καθαρή εισροή νερού

  16. Gp ΔΡ Np.(Rp-Rs) Np.(Rp-Rs).Βg Np.Rs Np.Βο + Np Rp=Gp/Npπαραγόμενο αέριο προς παραγόμενο πετρέλαιο ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ sc Αντλούμενος όγκος HC από τον ταμιευτήρα

  17. Εκτόνωση Πετρελαίου & διαλυμένου αερίου Αντλούμενος όγκος HC Εκτόνωση ελεύθερου αερίου Μείωση όγκου πόρων & εκτόνωση ενδογενούς νερού Καθαρή εισροή νερού ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ

  18. Rsi= Rs= Rp & m = 0 ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Υποκορεσμένο κοίτασμα

  19. m = 0 ΚΕΦΑΛΑΙΟ 8 AΝΑΛΥΣΗ ΑΠΟΔΟΣΗΣ ΤΑΜΙΕΥΤΗΡΑ Κορεσμένο κοίτασμα
