Presentation Transcript


Protocolo 802 11

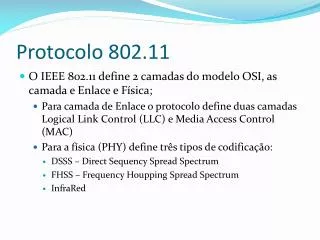

Protocolo 802.11

  • O IEEE 802.11 define 2 camadas do modelo OSI, as camada e Enlace e Física;

    • Para camada de Enlace o protocolo define duas camadas Logical Link Control (LLC) e Media Access Control (MAC)

    • Para a física (PHY) define três tipos de codificação:

      • DSSS – DirectSequency Spread Spectrum

      • FHSS – FrequencyHoupping Spread Spectrum

      • InfraRed


Protocolo 802 111

Protocolo 802.11

802.2

Camada de Enlace

802.11 MAC

Camada Física

DSSS

FHSS

IR


Protocolo 802 112

Protocolo 802.11

  • Quadro da Camada Física (FHSS)

  • PLPC Preamble

    • PLPC- physicallayerconvergenceprocedure

    • Sync –Sincronização, 80 bits usado para identificar a antena correta e sincronização de tempo

    • SFD (Start Frame Delimiter) – 16 bit para sicronização

  • PLPC Header

    • PLW (PLCP_PDU Length Word) – 12 bits de Comprimento do payload, incluindo os 32 bit CRC. PLW < 4096

    • PSF (PLCP Signaling Field) – 4 bits indicandovelocidade (1 or 2 Mbit/s)

    • HEC (Header ErrorCheck) –16 bits de CRC

96 bits

32 bits

PLPC Preamble

PLPC Header

MAC

Synch

SFD

PLW

PSF

HEC


Protocolo 802 113

Protocolo 802.11

  • Quadro da Camada Física (DSSS)

  • PLPC Preamble

    • PLPC- physicallayerconvergenceprocedure

    • Sync –Sincronização, 128 bits usado para identificar a antena correta, controlo do ganho, detecção de energia

    • SFD (Start Frame Delimiter) – 16 bits para sicronização

  • PLPC Header

    • PLW (PLCP_PDU Length Word) – 16 bits de Comprimento do payload, incluindo os 32 bit CRC. PLW < 4096

    • Service -8 bits com valor 0 para utilização futura

    • PSF (PLCP Signaling Field) – 8 bits indicandovelocidade (1 or 2 Mbit/s)

    • HEC (Header ErrorCheck) –16 bits de CRC

PLPC Preamble

PLPC Header

MAC

Synch

SFD

PSF

Service

PLW

HEC


Protocolo 802 114

Protocolo 802.11

  • Camada de Enlace

    • Quadro MAC 802.11
