Presentation Transcript


Alvenaria

20 x 20 x 10  e  30 x 20 x 10

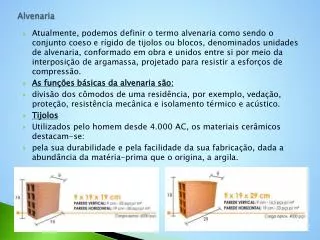

Alvenaria

  • Atualmente, podemos definir o termo alvenaria como sendo o conjunto coeso e rígido de tijolos ou blocos, denominados unidades de alvenaria, conformado em obra e unidos entre si por meio da interposição de argamassa, projetado para resistir a esforços de compressão.

  • As funções básicas da alvenaria são:

  • divisão dos cômodos de uma residência, por exemplo, vedação, proteção, resistência mecânica e isolamento térmico e acústico.

  • Tijolos

  • Utilizados pelo homem desde 4.000 AC, os materiais cerâmicos destacam-se:

  • pela sua durabilidade e pela facilidade da sua fabricação, dada a abundância da matéria-prima que o origina, a argila.

  • 20 x 20 x 10  e  30 x 20 x 10

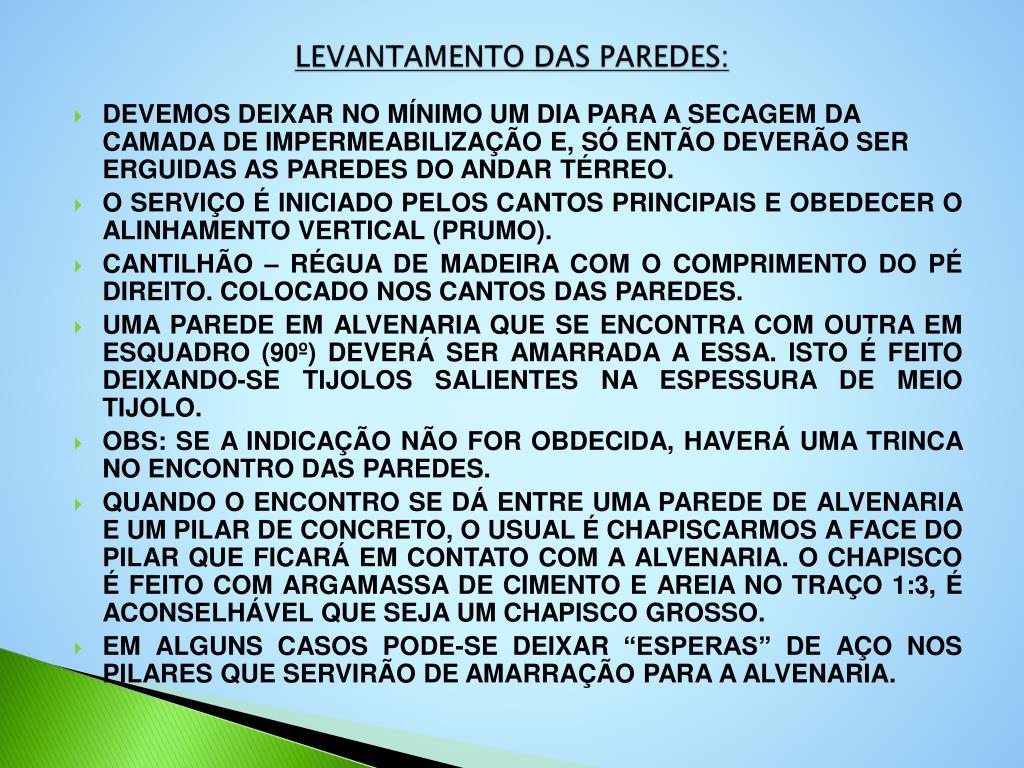

Levantamento das paredes

LEVANTAMENTO DAS PAREDES:

  • DEVEMOS DEIXAR NO MÍNIMO UM DIA PARA A SECAGEM DA CAMADA DE IMPERMEABILIZAÇÃO E, SÓ ENTÃO DEVERÃO SER ERGUIDAS AS PAREDES DO ANDAR TÉRREO.

  • O SERVIÇO É INICIADO PELOS CANTOS PRINCIPAIS E OBEDECER O ALINHAMENTO VERTICAL (PRUMO).

  • CANTILHÃO – RÉGUA DE MADEIRA COM O COMPRIMENTO DO PÉ DIREITO. COLOCADO NOS CANTOS DAS PAREDES.

  • UMA PAREDE EM ALVENARIA QUE SE ENCONTRA COM OUTRA EM ESQUADRO (90º) DEVERÁ SER AMARRADA A ESSA. ISTO É FEITO DEIXANDO-SE TIJOLOS SALIENTES NA ESPESSURA DE MEIO TIJOLO.

  • OBS: SE A INDICAÇÃO NÃO FOR OBDECIDA, HAVERÁ UMA TRINCA NO ENCONTRO DAS PAREDES.

  • QUANDO O ENCONTRO SE DÁ ENTRE UMA PAREDE DE ALVENARIA E UM PILAR DE CONCRETO, O USUAL É CHAPISCARMOS A FACE DO PILAR QUE FICARÁ EM CONTATO COM A ALVENARIA. O CHAPISCO É FEITO COM ARGAMASSA DE CIMENTO E AREIA NO TRAÇO 1:3, É ACONSELHÁVEL QUE SEJA UM CHAPISCO GROSSO.

  • EM ALGUNS CASOS PODE-SE DEIXAR “ESPERAS” DE AÇO NOS PILARES QUE SERVIRÃO DE AMARRAÇÃO PARA A ALVENARIA.


Alvenaria

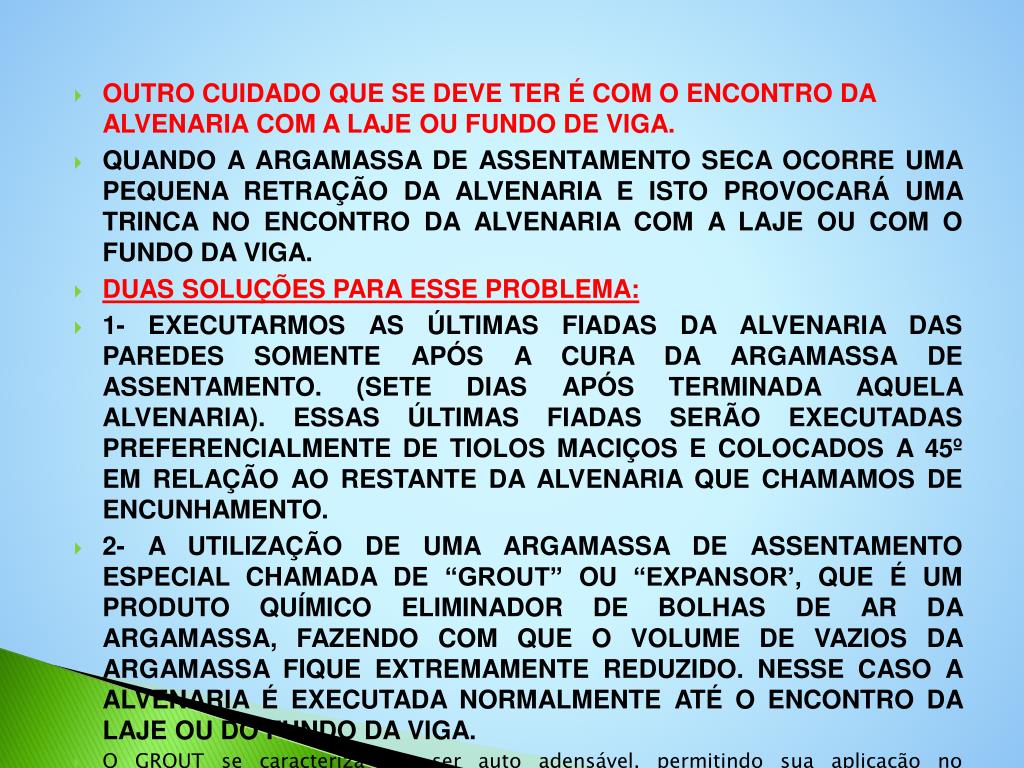

  • OUTRO CUIDADO QUE SE DEVE TER É COM O ENCONTRO DA ALVENARIA COM A LAJE OU FUNDO DE VIGA.

  • QUANDO A ARGAMASSA DE ASSENTAMENTO SECA OCORRE UMA PEQUENA RETRAÇÃO DA ALVENARIA E ISTO PROVOCARÁ UMA TRINCA NO ENCONTRO DA ALVENARIA COM A LAJE OU COM O FUNDO DA VIGA.

  • DUAS SOLUÇÕES PARA ESSE PROBLEMA:

  • 1- EXECUTARMOS AS ÚLTIMAS FIADAS DA ALVENARIA DAS PAREDES SOMENTE APÓS A CURA DA ARGAMASSA DE ASSENTAMENTO. (SETE DIAS APÓS TERMINADA AQUELA ALVENARIA). ESSAS ÚLTIMAS FIADAS SERÃO EXECUTADAS PREFERENCIALMENTE DE TIOLOS MACIÇOS E COLOCADOS A 45º EM RELAÇÃO AO RESTANTE DA ALVENARIA QUE CHAMAMOS DE ENCUNHAMENTO.

  • 2- A UTILIZAÇÃO DE UMA ARGAMASSA DE ASSENTAMENTO ESPECIAL CHAMADA DE “GROUT” OU “EXPANSOR’, QUE É UM PRODUTO QUÍMICO ELIMINADOR DE BOLHAS DE AR DA ARGAMASSA, FAZENDO COM QUE O VOLUME DE VAZIOS DA ARGAMASSA FIQUE EXTREMAMENTE REDUZIDO. NESSE CASO A ALVENARIA É EXECUTADA NORMALMENTE ATÉ O ENCONTRO DA LAJE OU DO FUNDO DA VIGA.

  • O GROUT se caracteriza por ser auto adensável, permitindo sua aplicação no preenchimento de vazios e juntas de alvenaria.

  • Chegam a atingir resistências superiores a 25 MPa em 24 horas e a passar dos 50 MPa aos 28 dias.


V os das porta e janelas

VÃOS DAS PORTA E JANELAS

  • OS VÃOS DAS PORTAS E JANELAS JÁ SERÃO DEIXADOS EM ABERTO, OBDECENDO AS MEDIDAS PREVISTAS NAS PLANTAS CONSTRUTIVAS, DEIXANDO SEMPRE AS FOLGAS NECESSÁRIAS PARA O ENCAIXE DOS BATENTES, AS MEDIDAS MARCADAS NA PLANTA SÃO DO VÃO LIVRE OU VÃO LUZ.

  • PARA AS ESQUADRIAS DE MADEIRA:

  • PARA PORTAS: 10 cm DE LARGURA E 5 cm NA ALTURA.

  • PARA JANELAS: 10 cm NA LARGURA E 10 cm NA ALTURA.

  • PARA AS ESQUADRIAS DE FERRO, QUE NÃO UTILIZAM BATENTE, OS ACRÉSCIMOS SÃO DE 3 cm TANTO NA LARGURA COMO NA ALTURA.

  • OBS: NÃO SE USA MAIS TACOS PARA FIXAÇÃO DOS BATENTES, OS BATENTES SÃO FIXADOS NA ALVENARIA POR MEIOS DE GANCHOS OU ATÉ MESMO PREGOS.

  • ARGAMASSA DE ASSENTAMENTO:

  • A ARGAMASA É COMPOSTA POR CIMENTO E AREIA MÉDIA LEVEMENTE ARGILOSA (ATUALMENTE UTILIZA-SE ARGAMASSA PRODUZIDA INDUSTRIALMENTE, FACILITANDO O TRABALHO E MELHORANDO A QUALIDADE.


Alvenaria

  • AS NORMAS SEGUIDAS PARA UM BOM TRABALHO DE ASSENTAMENTO SÃO:

  • 1- JUNTAS DE ARGAMASSA ENTRE OS TIJOLOS COMPLETAMENTE CHEIAS.

  • 2- PAINÉIS DE PAREDES PERFEITAMENTE NO PRUMO E ALINHADAS.

  • 3- FIADAS PERFEITAMENTE EM NÍVEL PARA QUE NÃO SEJA NECESSÁRIO O SEU ACERTO, O QUE SÓ SE CONSEGUE ALMENTANDO A ESPESSURA DA MASSA ENTRE DUAS FIADAS.

  • VERGAS :

  • SÃO COLOCADOS SOBRE O VÃO DAS PORTAS E SOBRE E SOB O VÃO DAS JANELAS.

  • QUANDO TRABALHA SOBRE O VÃO, EVITA QUE AS CARGAS DA ALVENARIA SUPERIOR RECAIAM SOBRE A ESQUADRIA, DEFORMANDO-A

  • QUANDO TRABALHA SOB O VÃO, A FINALIDADE É DISTRIBUIR AS CARGAS CONCENTRADAS UNIFORMEMENTE PELA ALVENARIA INFERIOR EVITANDO TRINCAS (FISSURAS).

  • 1- A FALTA DA VERGA SUPERIOR FAZ COM QUE O PESO DA ALVENARIA INCIDA SOBRE A ESQUADRIA PROVOCANDO UMA DEFORMAÇÃO.

  • 2- FALTANDO A VERGA INFERIOR, A ALVENARIA FICARÁ SUJEITA À CARGA CONCENTRADA NOS LADOS DO VÃO E SEM CARGA NO CENTRO. ESSA DIFERENÇA DE SOLICITAÇÃO FARÁ COM QUE SURJAM RACHADURAS NA ALVENARIA E VISÍVEIS NO REVESTIMENTO.


Alvenaria

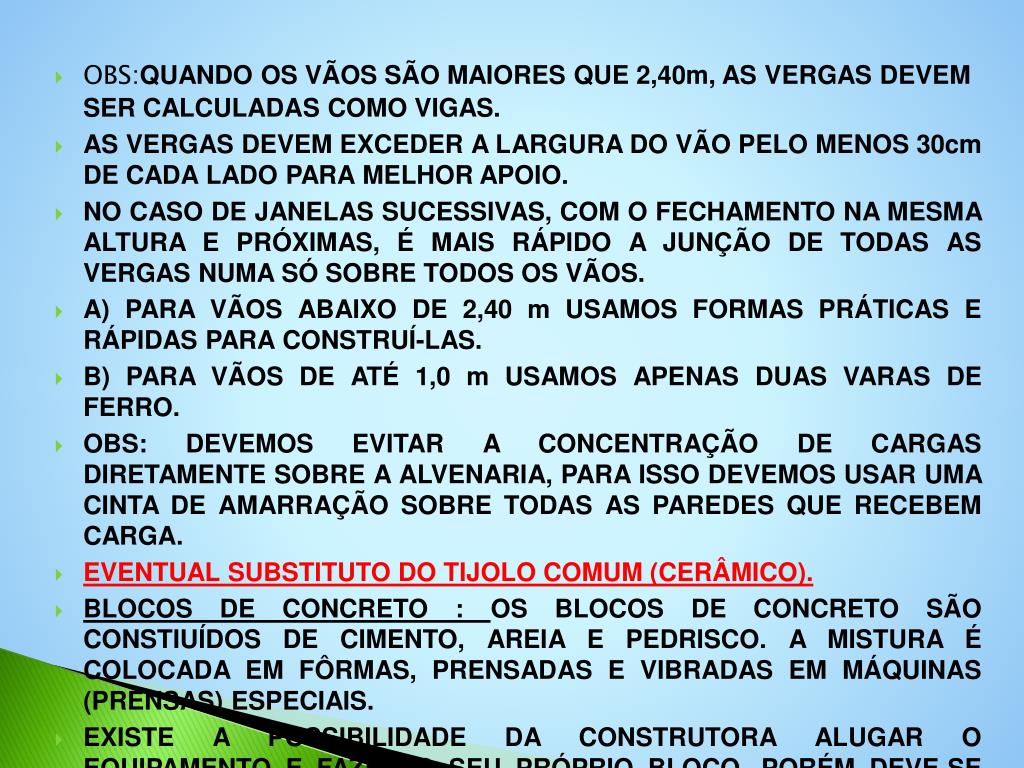

  • OBS:QUANDO OS VÃOS SÃO MAIORES QUE 2,40m, AS VERGAS DEVEM SER CALCULADAS COMO VIGAS.

  • AS VERGAS DEVEM EXCEDER A LARGURA DO VÃO PELO MENOS 30cm DE CADA LADO PARA MELHOR APOIO.

  • NO CASO DE JANELAS SUCESSIVAS, COM O FECHAMENTO NA MESMA ALTURA E PRÓXIMAS, É MAIS RÁPIDO A JUNÇÃO DE TODAS AS VERGAS NUMA SÓ SOBRE TODOS OS VÃOS.

  • A) PARA VÃOS ABAIXO DE 2,40 m USAMOS FORMAS PRÁTICAS E RÁPIDAS PARA CONSTRUÍ-LAS.

  • B) PARA VÃOS DE ATÉ 1,0 m USAMOS APENAS DUAS VARAS DE FERRO.

  • OBS: DEVEMOS EVITAR A CONCENTRAÇÃO DE CARGAS DIRETAMENTE SOBRE A ALVENARIA, PARA ISSO DEVEMOS USAR UMA CINTA DE AMARRAÇÃO SOBRE TODAS AS PAREDES QUE RECEBEM CARGA.

  • EVENTUAL SUBSTITUTO DO TIJOLO COMUM (CERÂMICO).

  • BLOCOS DE CONCRETO : OS BLOCOS DE CONCRETO SÃO CONSTIUÍDOS DE CIMENTO, AREIA E PEDRISCO. A MISTURA É COLOCADA EM FÔRMAS, PRENSADAS E VIBRADAS EM MÁQUINAS (PRENSAS) ESPECIAIS.

  • EXISTE A POSSIBILIDADE DA CONSTRUTORA ALUGAR O EQUIPAMENTO E FAZER O SEU PRÓPRIO BLOCO, PORÉM DEVE-SE TER CUIDADO COM A QUALIDADE DAS PEÇAS.


Vantagens e desvantagens no uso do bloco

VANTAGENS E DESVANTAGENS NO USO DO BLOCO.

  • BLOCOS TORNAM AS PAREDES MAIS LEVES, ALIVIANDO A ESTRUTURA.

  • BLOCOS EXIGEM MENOS MÃO DE OBRA, RESULTANDO EM ECONOMIA NO CUSTO E NO TEMPO.

  • BLOCOS TORNAM MAIS DIFÍCIL EMBUTIMENTOS POSTERIORES. (INSTALAÇÕES HIDRÁULICAS, ELÉTRICAS ETC.)

  • PARA AMBIENTES RESIDENCIAIS, O BLOCO PERDE EM SALUBRIDADE PARA A ALVENARIA DE TIJOLOS COMUNS, PRINCIPALMENTE EM CLIMAS QUENTES E ÚMIDOS.

  • ECONOMIA DE MÃO DE OBRA NO USO DOS BLOCOS NECESSITA SER BEM USADA, PARA COMPENSAR O MAIOR CUSTO POR METRO QUADRADO DO MATERIAL. (CIMENTO, AREIA, ETC).

  • EM MÉDIA OS BLOCOS PESAM APENAS 62,5% DO QUE PESA A ALVENARIA COMUM.

  • AS PAREDES INTERNAS FEITAS DE BLOCOS DISPENSAM O USO DO EMBOÇO, É NESSE FATO QUE RESIDE A VERDADEIRA ECONOMIA.

    OBS: SE O PEDREIRO NÃO ASSENTAR DEVIDAMENTE OS BLOCOS, ESSA VANTAGEM DESAPARECE.


Alvenaria

  • EM RESUMO PODEMOS AFIRMAR.

    PARA PAREDES INTERNAS AS VANTAGENS DOS BLOCOS DE CONCRETO SÃO:

    1- PESO INFERIOR

    2- MAIOR RAPIDEZ NA EXECUÇÃO

    3- MENOR ESPESSURA DOS MACIÇOS, ECONOMIZANDO ÁREA INTERNA, PERMITINDO BATENTES DE PORTAS MAIS ESTREITOS.

    4- MAIOR RESISTÊNCIA.

    VANTAGENS DO TIJOLO COMUM.

    1- MAIOR FACILIDADE DE EMBUTIMENTO DE CANALIZAÇÃO (ÁGUA, LUZ,ETC.)

    2- MAIOR SALUBRIDADE.

    CONCLUSÃO:

    1- PARA PAREDES INTERNAS, VANTAGENS NA APLICAÇÃO DE BLOCOS DE CONCRETO.

    2- PARA PAREDES EXTERNAS, USO DOS TIJOLOS COMUNS EM VIRTUDE DA IMPORTÂNCIA,NESTE CASO, DO FATOR SALUBRIDADE.

    - QUANDO APLICAMOS OS BLOCOS EM PAREDES EXTERNAS, NOS DIAS DE CHUVA APARECEM, MESMO DEPOIS DE REVESTIDOS, OS DESENHOS DOS BLOCOS. (A ABSORÇÃO DA UMIDADE NOS BLOCOS É DIFERENTE DA ABSORÇÃO DA CAMADA DE ASSENTAMENTO.


Alvenaria

  • ESTRUTURAS DE CONCRETO ARMADO:

  • A EXIGÊNCIA PRIMORDIAL DE UMA CONSTRUÇÃO É SUPORTAR TODOS OS ESFORÇOS PRODUZIDOS PELO PESO PRÓPRIO, PELO DOS SEUS OCUPANTES, VENTO E SOBRECARGA.

  • ESSES ESFORÇOS SÃO SUPORTADOS POR UM CONJUNTO FORMADO POR VIGAS, PILARES E LAJES, QUE JUNTOS CONSTITUEM A ESTRUTURA DE UMA CONSTRUÇÃO, CHAMADOS COMUMENTE DE ESQUELETO.

  • ESTRUTURA DE CONCRETO.

  • MATERIAIS BÁSICOS QUE CONSTITUEM UMA ESTRUTURA DE CONCRETO.

  • MADEIRAMENTO (CARPINTEIRO)

  • FERRO (ARMADOR)

  • PEDRA (AGREGADO GRAÚDO)

  • AREIA (AGREGADO MIÚDO)

  • CIMENTO

  • MADEIRAMENTO (CARPINTEIRO)

  • É O MATERIAL UTILIZADO PARA A FEITURA DE FORMAS, DE APLICAÇÃO PROVISÓRIA, GERALMENTE USA-SE MADEIRA IMPRÓPRIA PARA O CONSUMO MAIS DELICADO.


Alvenaria

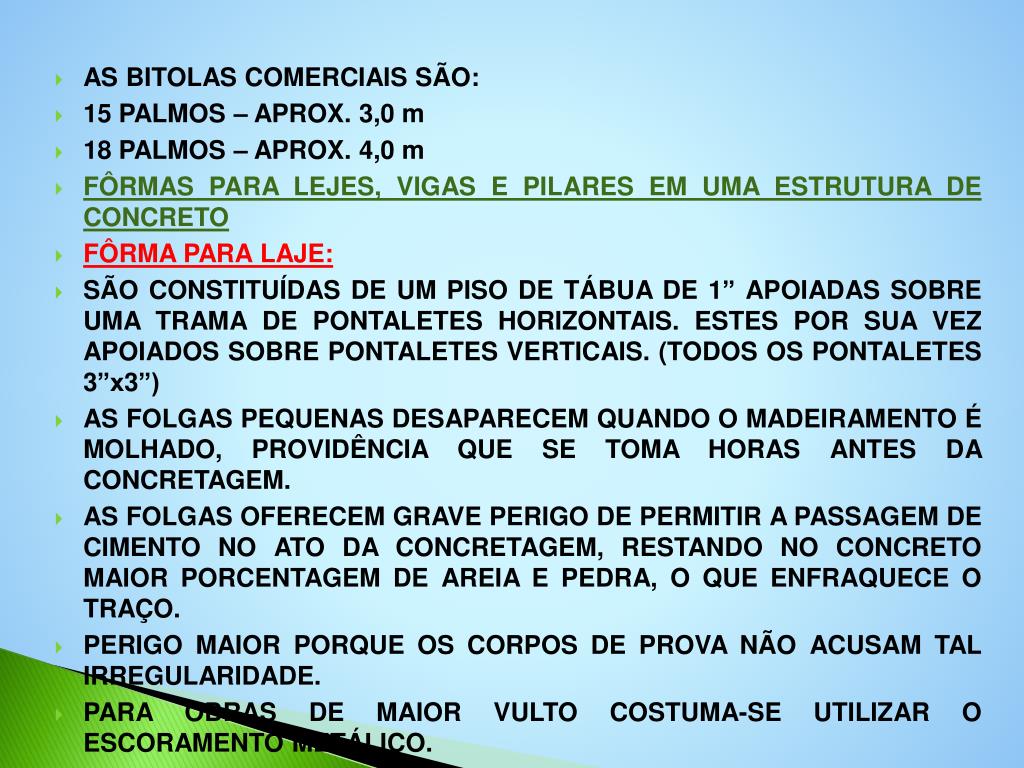

  • AS BITOLAS COMERCIAIS SÃO:

  • 15 PALMOS – APROX. 3,0 m

  • 18 PALMOS – APROX. 4,0 m

  • FÔRMAS PARA LEJES, VIGAS E PILARES EM UMA ESTRUTURA DE CONCRETO

  • FÔRMA PARA LAJE:

  • SÃO CONSTITUÍDAS DE UM PISO DE TÁBUA DE 1” APOIADAS SOBRE UMA TRAMA DE PONTALETES HORIZONTAIS. ESTES POR SUA VEZ APOIADOS SOBRE PONTALETES VERTICAIS. (TODOS OS PONTALETES 3”x3”)

  • AS FOLGAS PEQUENAS DESAPARECEM QUANDO O MADEIRAMENTO É MOLHADO, PROVIDÊNCIA QUE SE TOMA HORAS ANTES DA CONCRETAGEM.

  • AS FOLGAS OFERECEM GRAVE PERIGO DE PERMITIR A PASSAGEM DE CIMENTO NO ATO DA CONCRETAGEM, RESTANDO NO CONCRETO MAIOR PORCENTAGEM DE AREIA E PEDRA, O QUE ENFRAQUECE O TRAÇO.

  • PERIGO MAIOR PORQUE OS CORPOS DE PROVA NÃO ACUSAM TAL IRREGULARIDADE.

  • PARA OBRAS DE MAIOR VULTO COSTUMA-SE UTILIZAR O ESCORAMENTO METÁLICO.


Alvenaria

  • FÔRMAS DE PILARES:

  • SÃO CONSTITUÍDAS DE QUATRO TÁBUAS LATERAIS, ESTRIBADAS COM CINTAS PARA EVITAR O SEU ABAULAMENTO (EMBARRIGAR) NO ATO DA CONCRETAGEM.

  • OS PILARES DE SEÇÃO CIRCULAR TERÃO AS TÁBUAS SUBSTITUÍDAS POR SARRAFOS PARA PERMITIR A CURVATURA.

  • FÔRMAS PARA VIGAS:

  • SEMELHANTES ÀS DOS PILARES, APENAS SE DIFERENCIANDO PELA FACE SUPERIOR LIVRE. DEVEM SER ESCORADAS DE 80 em 80 cm, APROXIMADAMENTE POR PONTALETES VERTICAIS.

  • EM RESUMO OS PONTOS A SEREM EXAMIIDOS NO MADEIRAMENTO SÃO:

  • A) ESPAÇAMENTO ENTRE TÁBUAS DO ASSOALHO.

  • B) ASSOALHO DE LAJES PERFEITAMENTE EM NÍVEL.

  • C) PILARES EM PRUMO

  • D) ESCORAMENTO PERFEITO PELOS PONTALETES, EVITANDO RECALQUES NO ATO DA CONCRETAGEM.

  • E) OBEDIÊNCIA ÀS MEDIDAS PREVISTAS PELA PLANTA DE ESTRUTURA.

  • F) JOGAR ÁGUA EM ABUNDÂNCIA, HORAS ANTES DA CONCRETAGEM.


Alvenaria

  • CHAPAS COMPENSADAS REVESTIDAS COM PLÁSTICOS, MADEIRITE

  • O EMPREGO DE CHAPAS COMPENSADAS REVESTIDAS COM PLÁSTICOS E BASE DE RESINA SINTÉTICA, É UM PRODUTO INDUSTRIAL CONHECIDO COMO MADEIRITE, ATUALMENTE APLICADO COM ABUNDÂNCIA PARA FÔRMAS DE CONCRETO. RESISTENTES A ÁGUA (NÃO HÁ DESCOLAGEM), LISAS E PRÁTICAS, APRESENTAM DIVERSAS VANTAGENS NA SUBSTITUIÇÃO DAS TÁBUAS NORMAIS.

  • DESTACA-SE QUE A SUA SUPERFÍCIE LISA TRANSMITE AO CONCRETO QUALIDADE, TORNANDO INEVITÁVEL SEU EMPREGO PARA “CONCRETO APARENTE” (ESTE TERMO É APLICADO PARA CONCRETO QUE NÃO SERÁ REVESTIDO DE MASSA GROSSA E FINA)

  • MESMO QUANDO SE PRETENDE REVESTIR O CONCRETO, PODE-SE DISPENSAR O EMBOÇO OU REBOCO GROSSO, APLICANDO-SE A MASSA FINA DIRETAMENTE SOBRE UM LEVE CHAPISCO.

  • DIMENSÕES DAS CHAPAS:

  • 1,10m x 2,20m COM ESPESSURAS DE 4, 5, 6, 8, 9, 10, 12, 14, 17 E 20mm.

  • AS CHAPAS DE 12 e 14 mm SÃO AS MAIS EMPREGADAS PARA LAJES, VIGAS E PILARES COMUNS. PARA PILARES CIRCULARES, PODE-SE EMPREGAR AS CHAPAS DE 6 ou 8 mm, QUE ACEITA A CURVATURA.


Alvenaria

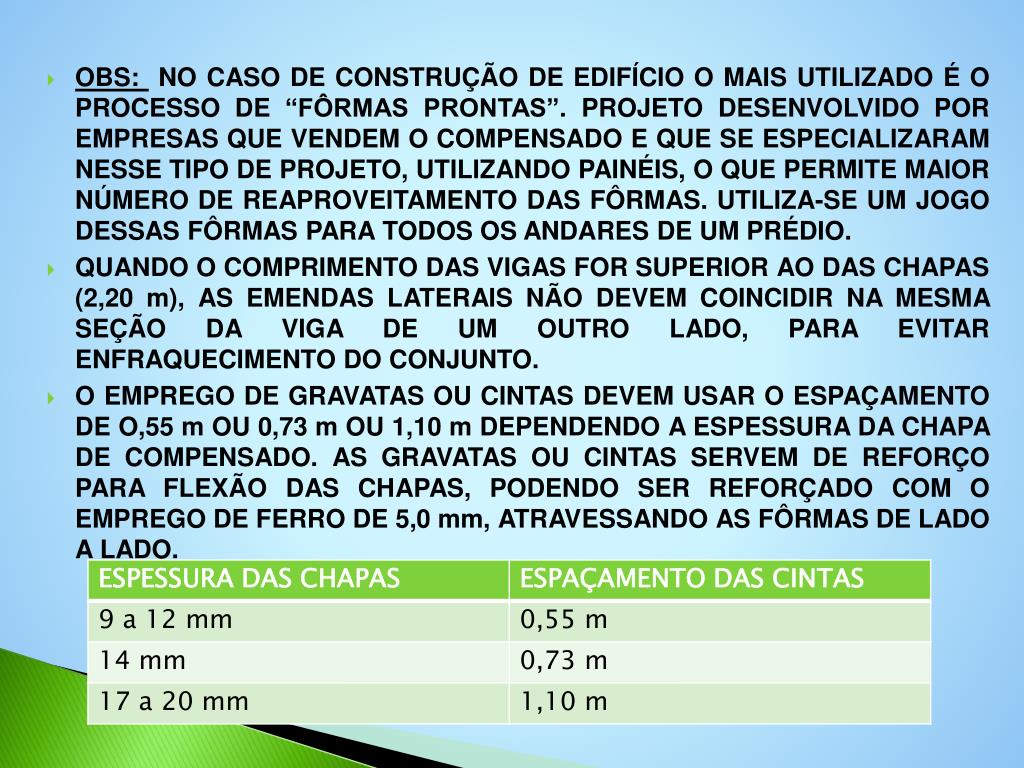

  • OBS: NO CASO DE CONSTRUÇÃO DE EDIFÍCIO O MAIS UTILIZADO É O PROCESSO DE “FÔRMAS PRONTAS”. PROJETO DESENVOLVIDO POR EMPRESAS QUE VENDEM O COMPENSADO E QUE SE ESPECIALIZARAM NESSE TIPO DE PROJETO, UTILIZANDO PAINÉIS, O QUE PERMITE MAIOR NÚMERO DE REAPROVEITAMENTO DAS FÔRMAS. UTILIZA-SE UM JOGO DESSAS FÔRMAS PARA TODOS OS ANDARES DE UM PRÉDIO.

  • QUANDO O COMPRIMENTO DAS VIGAS FOR SUPERIOR AO DAS CHAPAS (2,20 m), AS EMENDAS LATERAIS NÃO DEVEM COINCIDIR NA MESMA SEÇÃO DA VIGA DE UM OUTRO LADO, PARA EVITAR ENFRAQUECIMENTO DO CONJUNTO.

  • O EMPREGO DE GRAVATAS OU CINTAS DEVEM USAR O ESPAÇAMENTO DE O,55 m OU 0,73 m OU 1,10 m DEPENDENDO A ESPESSURA DA CHAPA DE COMPENSADO. AS GRAVATAS OU CINTAS SERVEM DE REFORÇO PARA FLEXÃO DAS CHAPAS, PODENDO SER REFORÇADO COM O EMPREGO DE FERRO DE 5,0 mm, ATRAVESSANDO AS FÔRMAS DE LADO A LADO.


Alvenaria

  • EMPREGO EM FÔRMA PARA PILARES;

  • PARA PILARES DE SEÇÃO CURVA, DEVE-SE, DE PREFERÊNCIA USAR “CINTAS” FEITAS COM A PRÓPRIA CHAPA DE 14 mm, CORTADA DE TAL FORMA QUE ACOMPANHEM EXATAMETE O DESENHO DO PILAR

  • OBS: O REEMPREGO DAS CHAPAS É DE TAL ORDEM QUE O SEU MAIOR PREÇO INICIAL, COMPARADO COM O PREÇO DAS TÁBUAS, TORNA-SE COM O TEMPO MENOR.

  • FERROS:

  • OS FERROS NECESSÁRIOS A OBRA DEVEM SE ADQUIRIDOS COM ANTECEDÊNCIA PARA QUE NÃO HAJA ATRASO, O FERREIRO MESMO ANTES DO TÉRMINO DAS FÔRMAS TRABALHARÁ NO MATERIAL: ALINHAMENTO, CORTE E DOBRAMENTO DAS BARRAS CONFORME MEDIDA DAS PLANTAS ATÉ A FASE FINAL QUE SERÁ A ARMAÇÃO SOBRE O MADEIRAMENTO.

  • O FERRO É RECEBIDO EM FEIXES DE BARRA DE 12 m, APROX. AS BARRAS VEM DOBRADAS AO MEIO MEDINDO CADA FEIXE CERCA DE 6 m, DE COMPRIMENTO.

  • OS FERROS DE MENOR DIÂMETRO (5,0 e 6,3 mm) TAMBÉM PODEM SER FORNECIDOS EM ROLOS COM CERCA DE 100 Kg.


Alvenaria

  • TABELA DOS FERROS
