第四节 奈奎斯特稳定判据

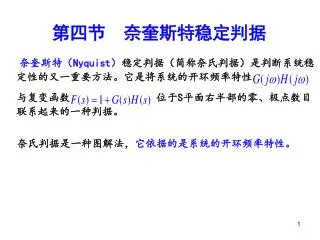

奈奎斯特（ Nyquist ） 稳定判据（简称奈氏判据）是判断系统稳定性的又一重要方法。它是将系统的开环频率特性 与复变函数 位于 S 平面右半部的零、极点数目联系起来的一种判据。. 第四节 奈奎斯特稳定判据. 奈氏判据是一种图解法， 它依据的是系统的开环频率特性。. 第四节 奈奎斯特稳定判据. 一、奈奎斯特稳定判据的数学基础. 二、 奈奎斯特 轨迹及其映射. 三、奈奎斯特稳定判据. 四、 奈奎斯特轨迹. 一、奈奎斯特稳定判据的数学基础. 建立在复变函数理论基础上的幅角原理是奈氏判据的数学基础 。.

maili
Download Presentation

第四节 奈奎斯特稳定判据

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 奈奎斯特（Nyquist）稳定判据（简称奈氏判据）是判断系统稳定性的又一重要方法。它是将系统的开环频率特性奈奎斯特（Nyquist）稳定判据（简称奈氏判据）是判断系统稳定性的又一重要方法。它是将系统的开环频率特性 与复变函数 位于S平面右半部的零、极点数目联系起来的一种判据。 第四节 奈奎斯特稳定判据 奈氏判据是一种图解法，它依据的是系统的开环频率特性。

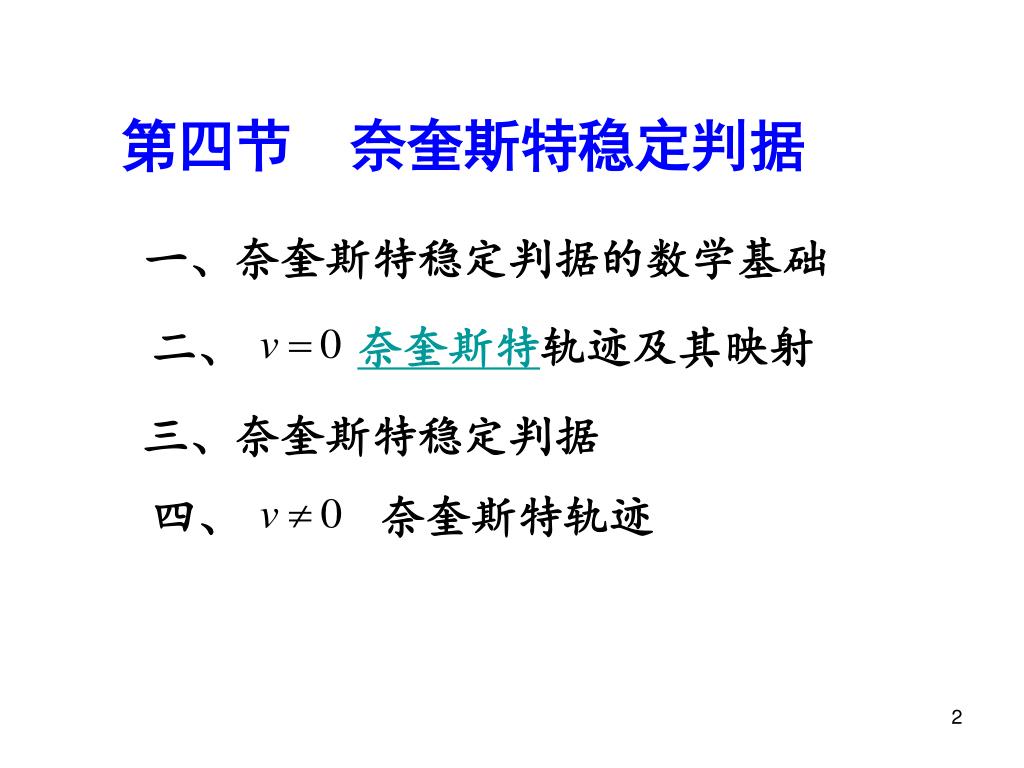

  2. 第四节 奈奎斯特稳定判据 一、奈奎斯特稳定判据的数学基础 二、 奈奎斯特轨迹及其映射 三、奈奎斯特稳定判据 四、 奈奎斯特轨迹

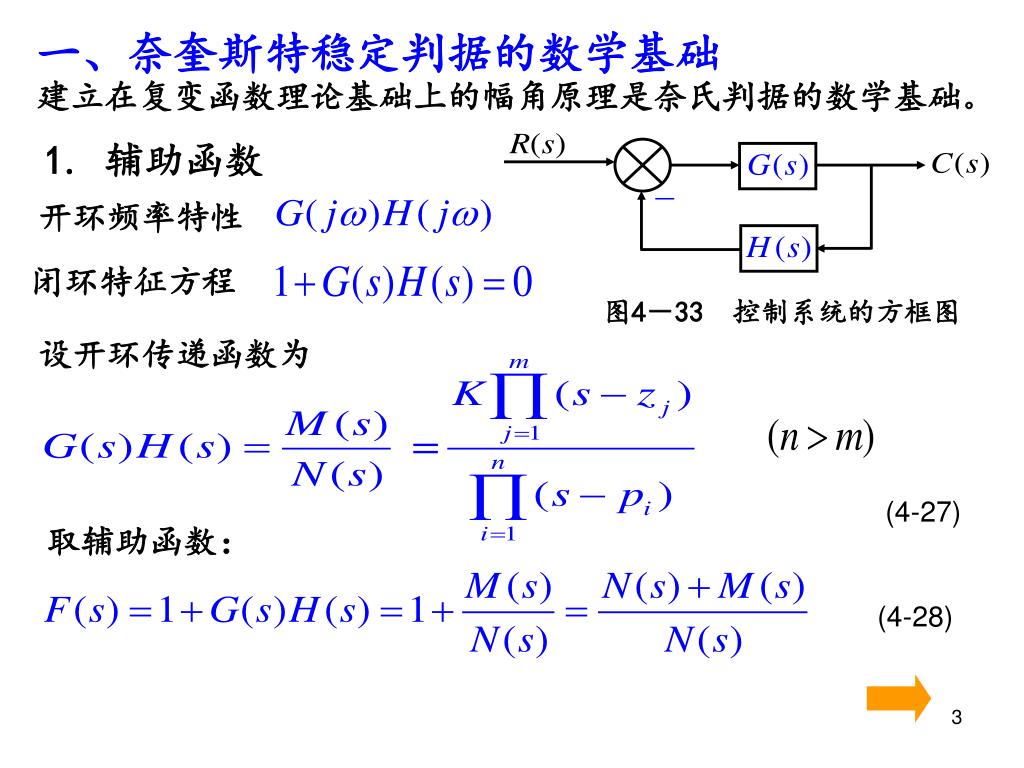

  3. 一、奈奎斯特稳定判据的数学基础 建立在复变函数理论基础上的幅角原理是奈氏判据的数学基础。 1. 辅助函数 开环频率特性 闭环特征方程 图4－33 控制系统的方框图 设开环传递函数为 (4-27) 取辅助函数： (4-28)

  4. (3) F(s)与开环传递函数 只相差常量1， 的几何意义为： 平面的坐标原点就是 平面上的 点。 (4-28) (4-29) 辅助函数F(s)的特点： (1) F(s)的零点和极点分别为闭环极点、开环极点。 (2) F(s)的零点、极点个数相同（n个)。

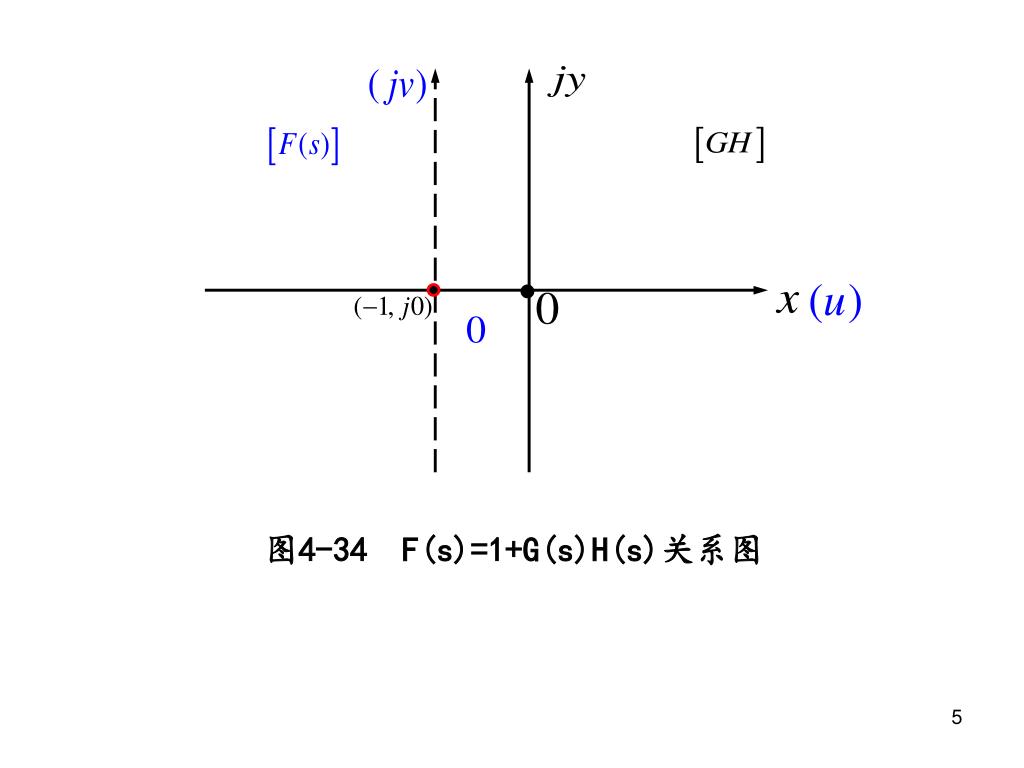

  5. 图4-34 F(s)=1+G(s)H(s)关系图

  6. 假设复变函数 为单值，且除了S平面上有限的奇点外，处处都连续,也就是说 在S平面上除奇点外处处解析，那么，对于S平面上的每一个解析点，在 平面上必有一点（称为映射点）与之对应。 2. 幅角原理 映射的概念： 例如，当系统的开环传递函数为

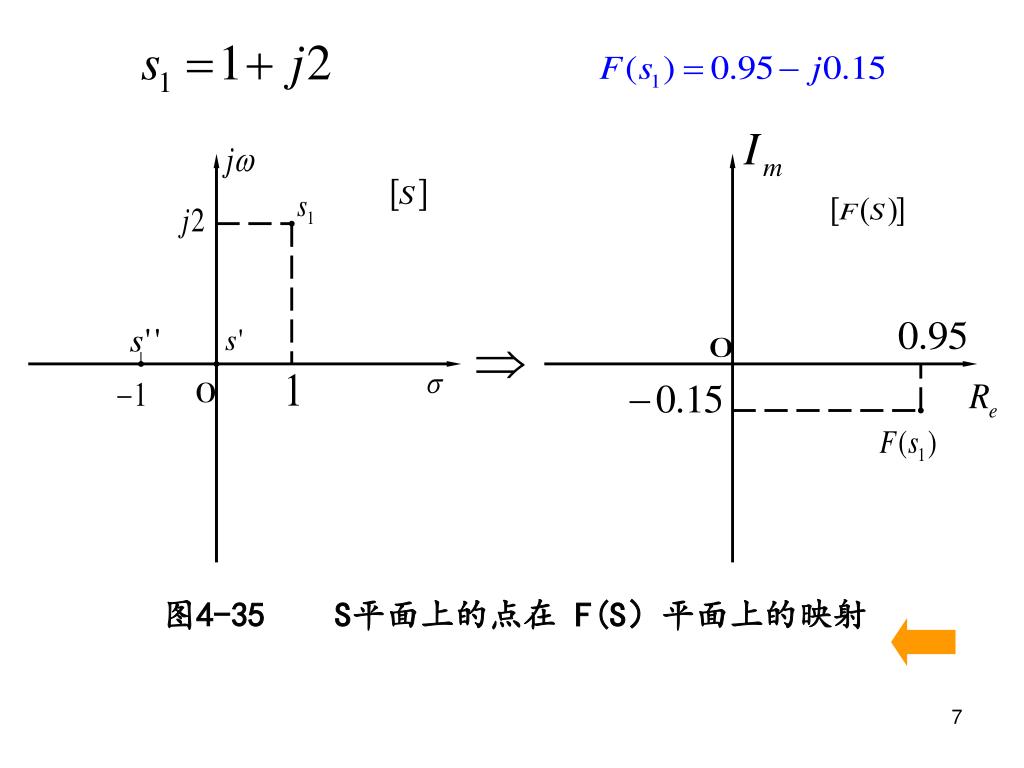

  7. 图4-35 S平面上的点在 F(S）平面上的映射

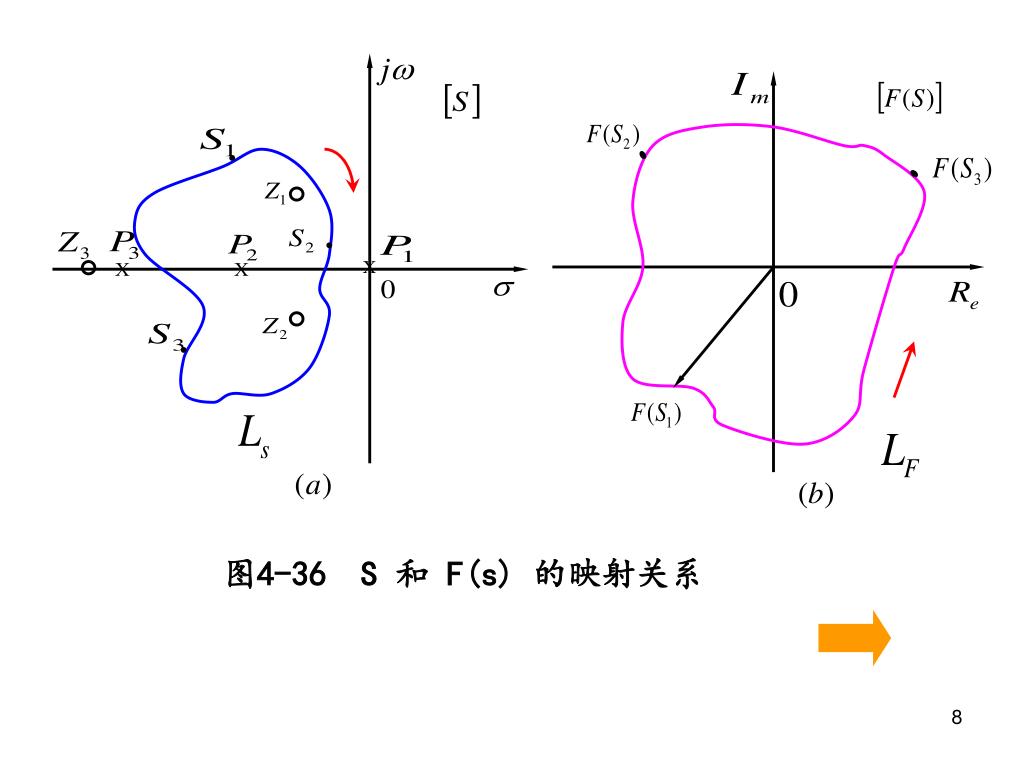

  8. 图4-36 S 和 F(s) 的映射关系

  9. 设 在S平面上，除有限个奇点外，为单值的连续函数，若在S平面上任选一封闭曲线 ，并使 不通过 的奇点，则S平面上的封闭曲线映射到F(s)平面上也是一条封闭曲线 。当解析点s按顺时针方向沿 变化一周时，则在 平面上， 曲线按逆时针方向旋转的周数N（每旋转2弧度为一周），或 按逆时针方向包围 F(s)平面原点的次数，等于封闭曲线 内包含F(s)的极点数P与零点数Z之差。即 若N>0，则 按逆时针方向绕F(s)平面坐标原点N周； 若N<0，则 按顺时针方向绕 F(s)平面坐标原点N周； 若N=0，则 不包围F(s)平面坐标原点。 (4-30)

  10. 11 12

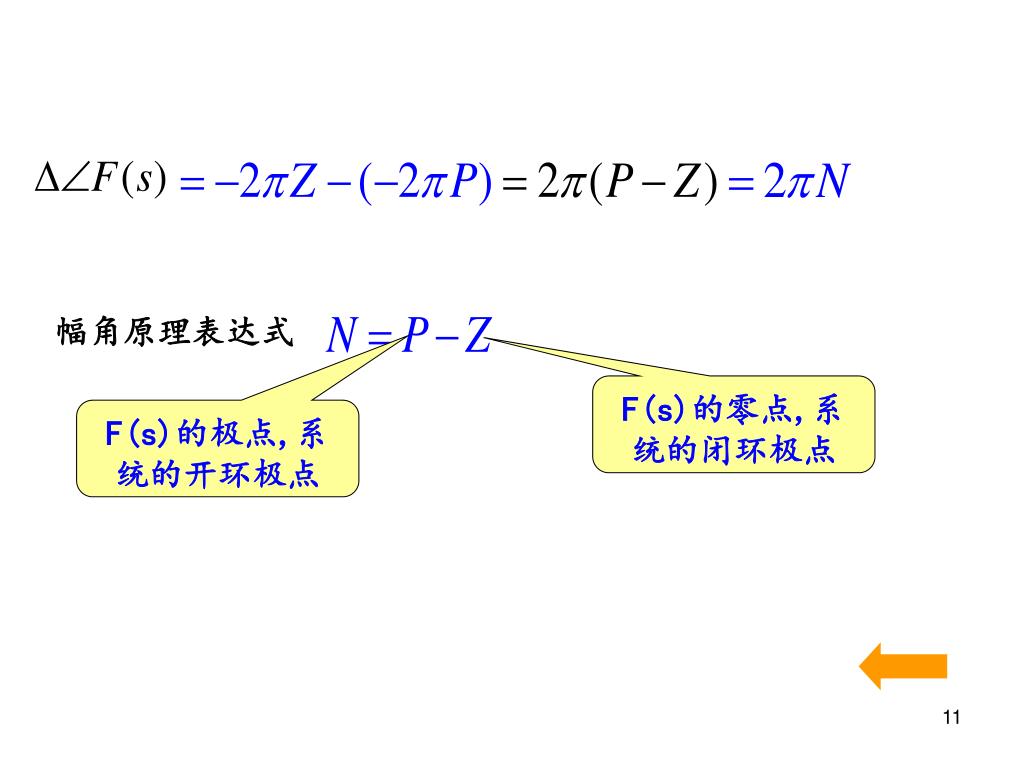

  11. 幅角原理表达式 F(s)的零点,系统的闭环极点 F(s)的极点,系统的开环极点

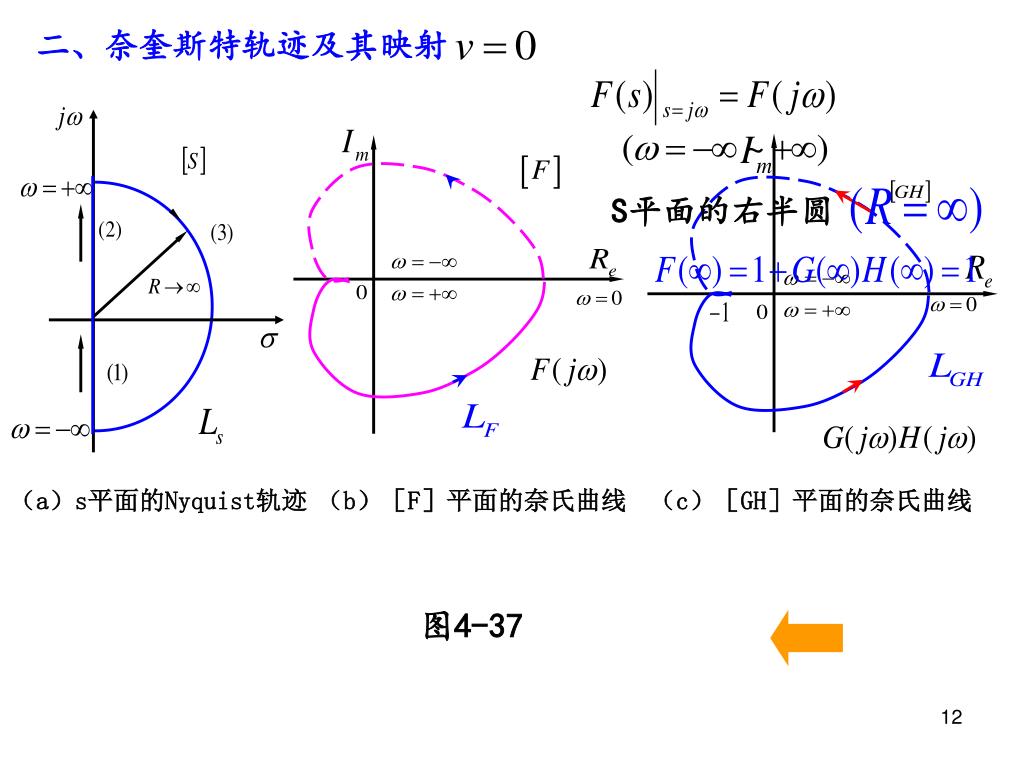

  12. 二、奈奎斯特轨迹及其映射 S平面的右半圆 （a）s平面的Nyquist轨迹 （b）［F］平面的奈氏曲线 （c）［GH］平面的奈氏曲线 图4-37

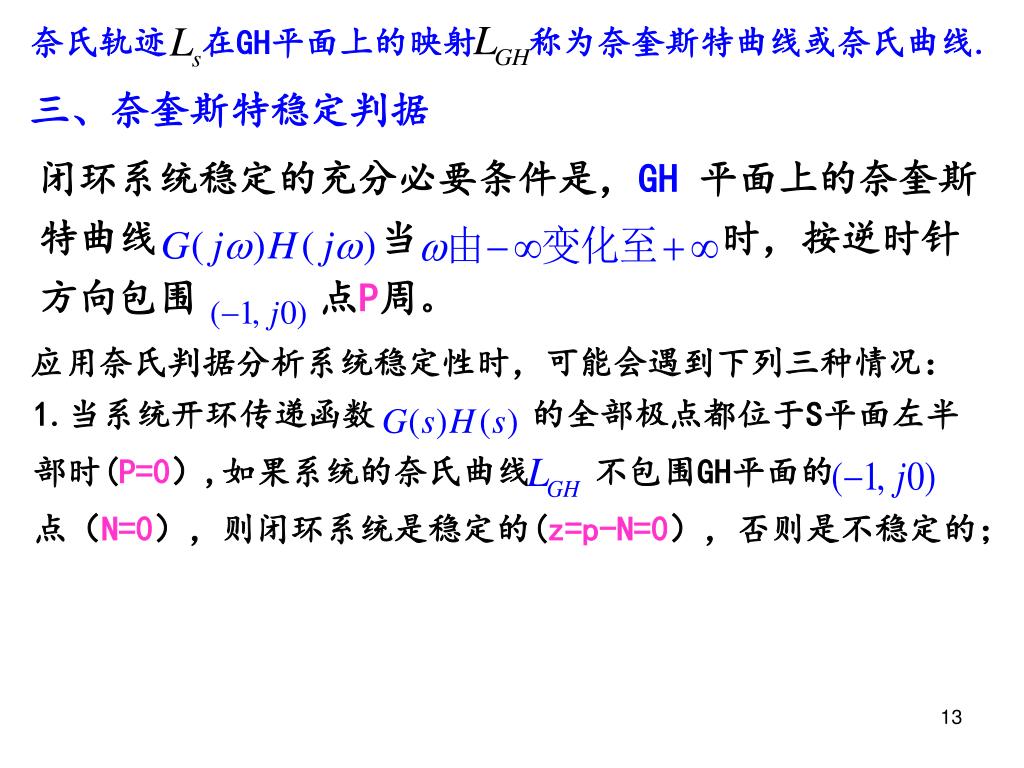

  13. 奈氏轨迹 在GH平面上的映射 称为奈奎斯特曲线或奈氏曲线. 闭环系统稳定的充分必要条件是，GH 平面上的奈奎斯特曲线 当 时，按逆时针方向包围 点P周。 1.当系统开环传递函数 的全部极点都位于S平面左半 部时(P=0）,如果系统的奈氏曲线 不包围GH平面的 点（N=0），则闭环系统是稳定的(z=p-N=0），否则是不稳定的； 三、奈奎斯特稳定判据 应用奈氏判据分析系统稳定性时，可能会遇到下列三种情况：

  14. 2.当系统开环传递函数 有p个位于S平面右半部的极 点时，如果系统的奈氏曲线 逆时针包围 点的周数等 于位于S平面右半部的开环极点数(N=P)，则闭环系统是稳 定的(Z=P-N=0),否则是不稳定的； 3. 如果系统的奈氏曲线 顺时针包围点 （N<0），则闭环系统不稳定。(Z=P-N>0）。 4. 在有些情况下， 曲线恰好通过GH平面的 点（注意不是包围），此时如果系统无位于S平面右半部的开环极点，则系统处于临界稳定状态。

  15. 图4-38 例10奈氏曲线 例10 已知反馈控制系统的开环传递函数为 试用奈氏判据分析系统的稳定性。 该系统 稳定

  16. 当 在S平面的虚轴上（包括原点）有极点时，由于奈氏轨迹不能经过开环极点， 必须避开虚轴上的所有开环极点。图4-38表示当有开环极点为零时的奈氏轨迹. 四、 奈奎斯特轨迹 图4-38 虚轴上有开环 极点时的奈氏轨迹

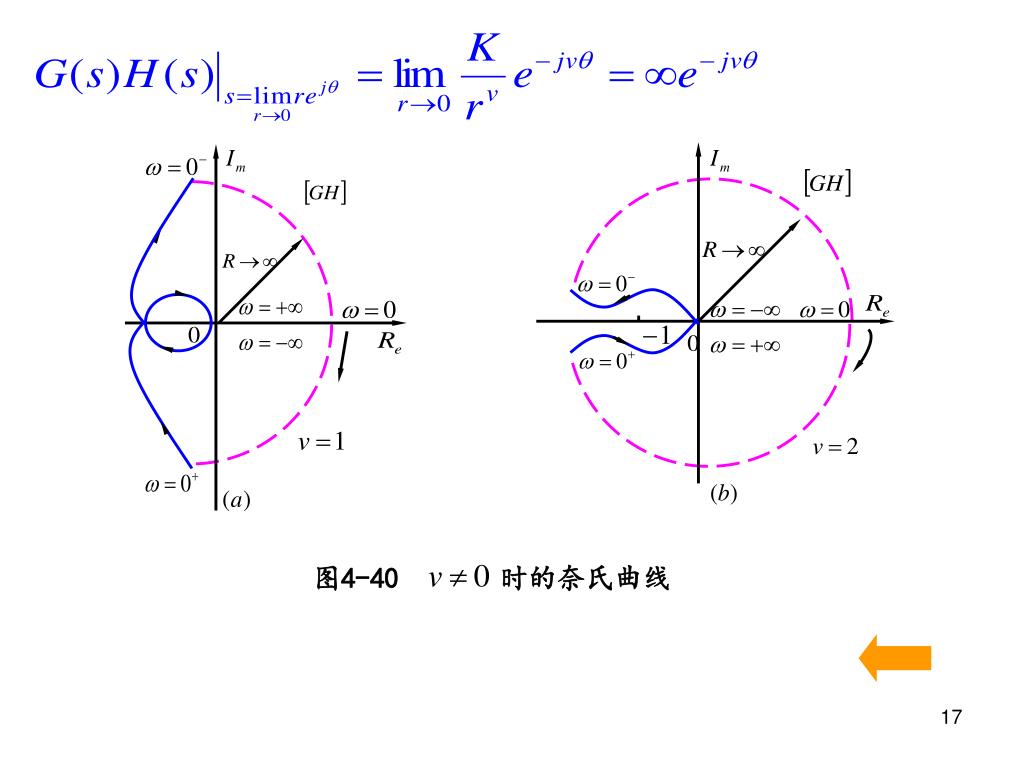

  17. 图4-40 时的奈氏曲线

  18. 例11 已知反馈控制系统的开环传递函数为 试用奈氏判据分析 系统的稳定性。 不稳定 稳定 图4-41 例11奈氏曲线

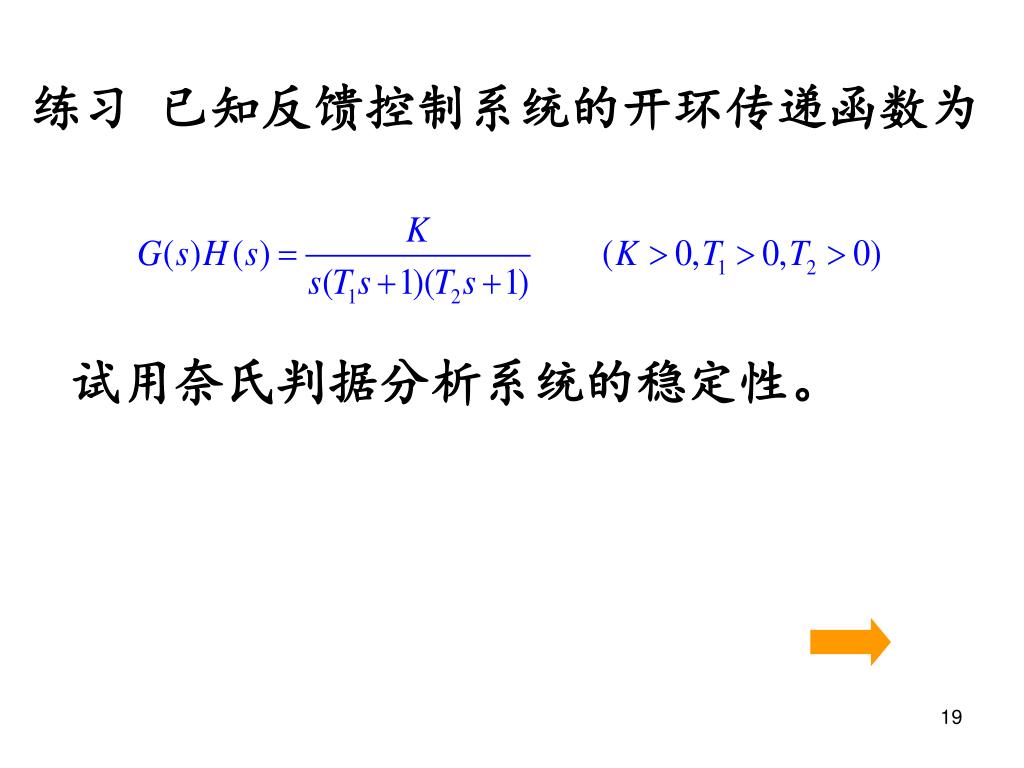

  19. 练习 已知反馈控制系统的开环传递函数为 试用奈氏判据分析系统的稳定性。

  20. 不稳定 稳定 临界稳定

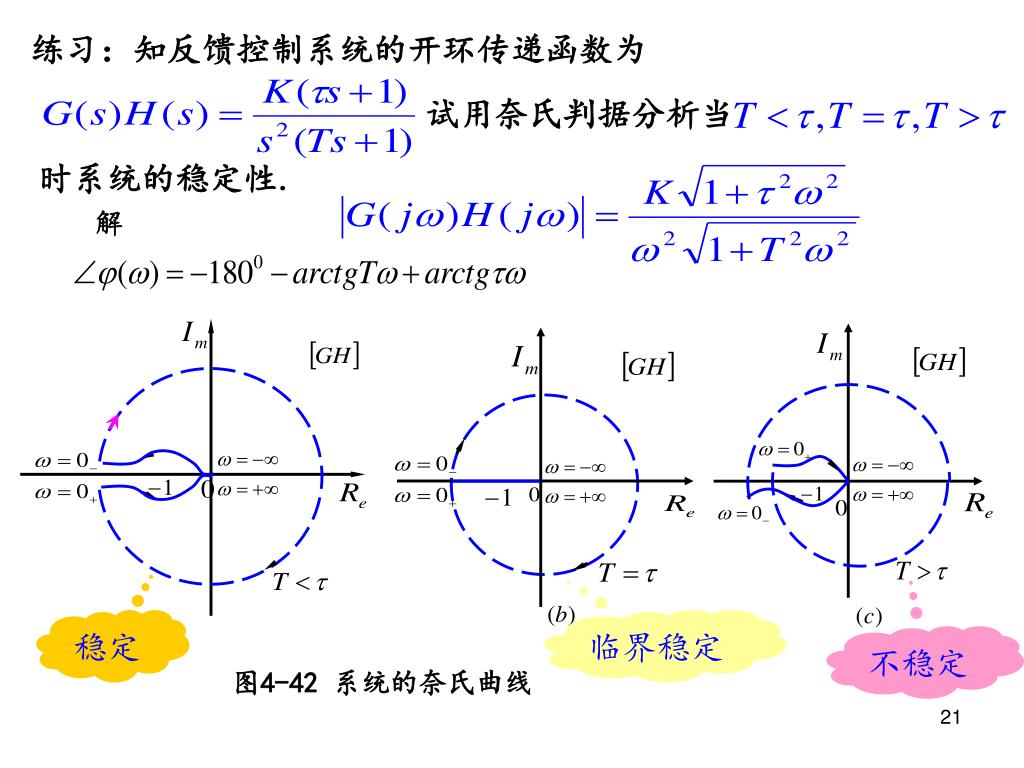

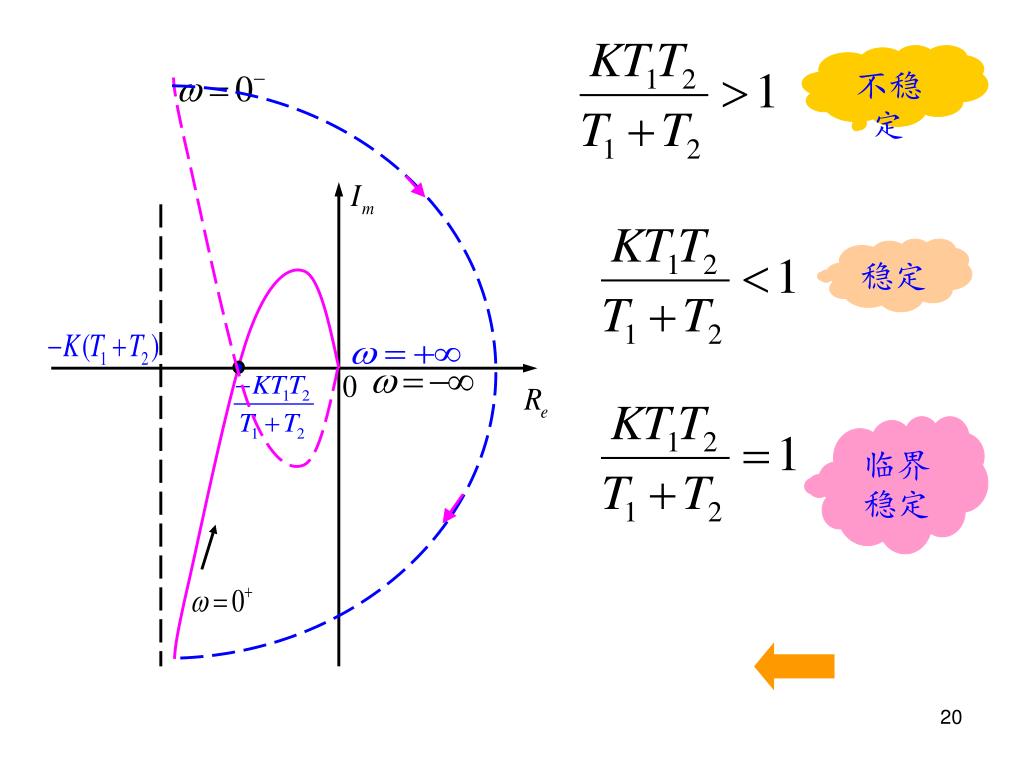

  21. 练习：知反馈控制系统的开环传递函数为 试用奈氏判据分析当 时系统的稳定性. 解 稳定 临界稳定 不稳定 图4-42 系统的奈氏曲线

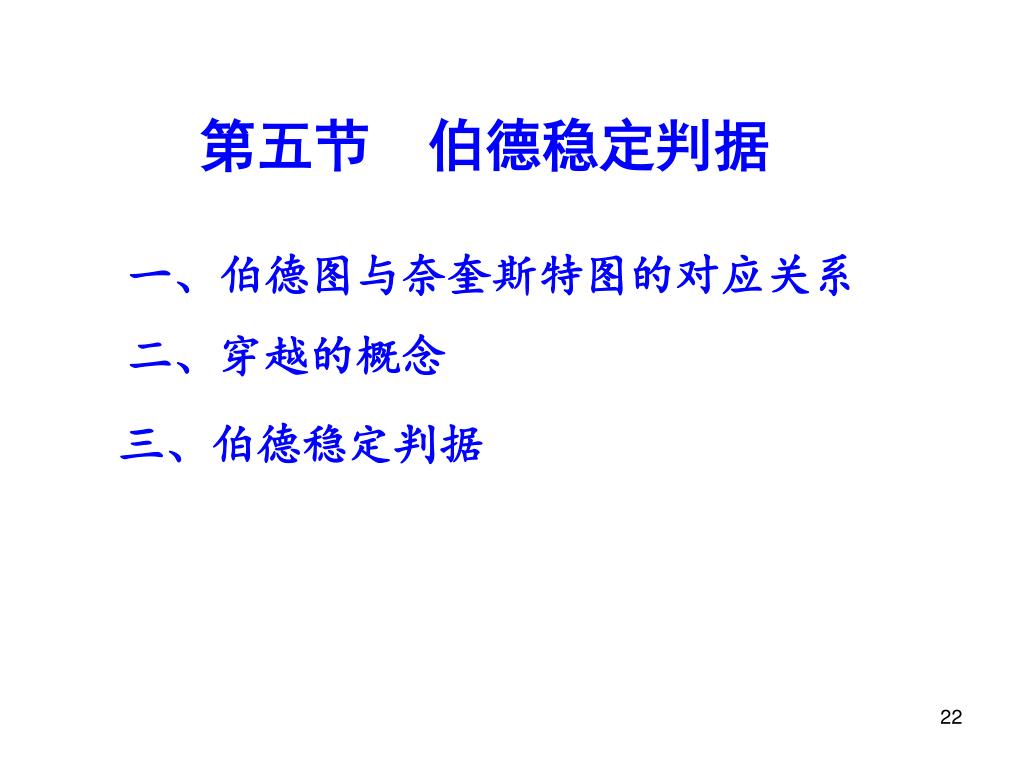

  22. 第五节 伯德稳定判据 一、伯德图与奈奎斯特图的对应关系 二、穿越的概念 三、伯德稳定判据

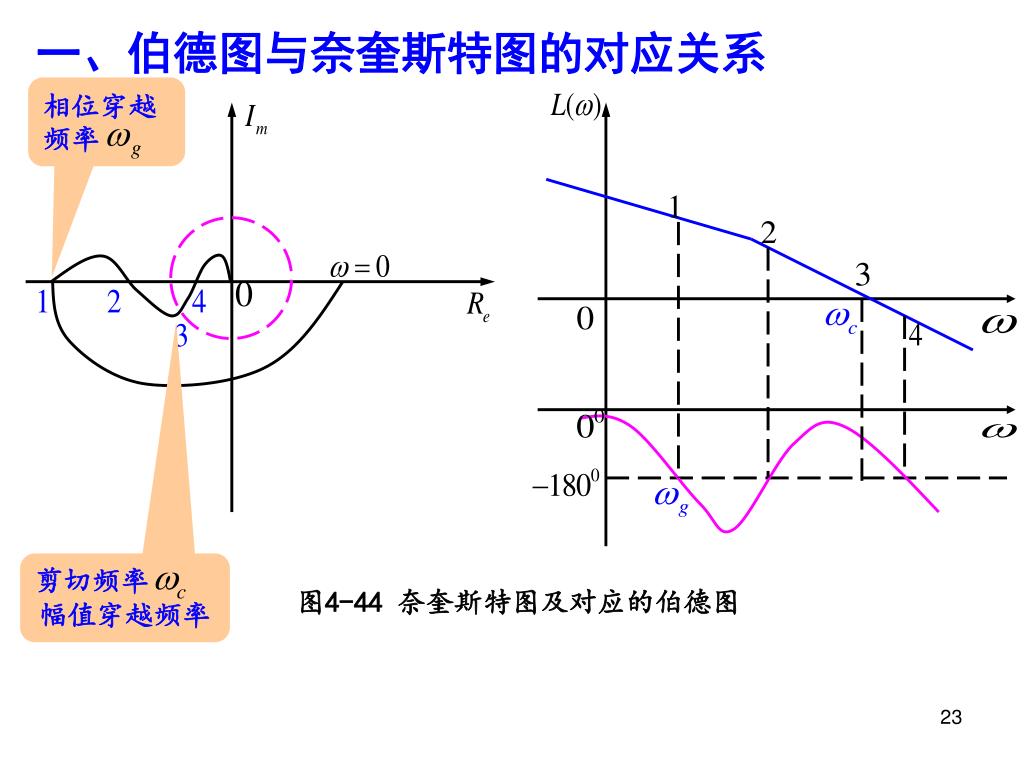

  23. 相位穿越频率 剪切频率 幅值穿越频率 一、伯德图与奈奎斯特图的对应关系 图4-44 奈奎斯特图及对应的伯德图

  24. 注：从 开始的正或负穿越，以半次正或负穿 越计算。 二、穿越的概念

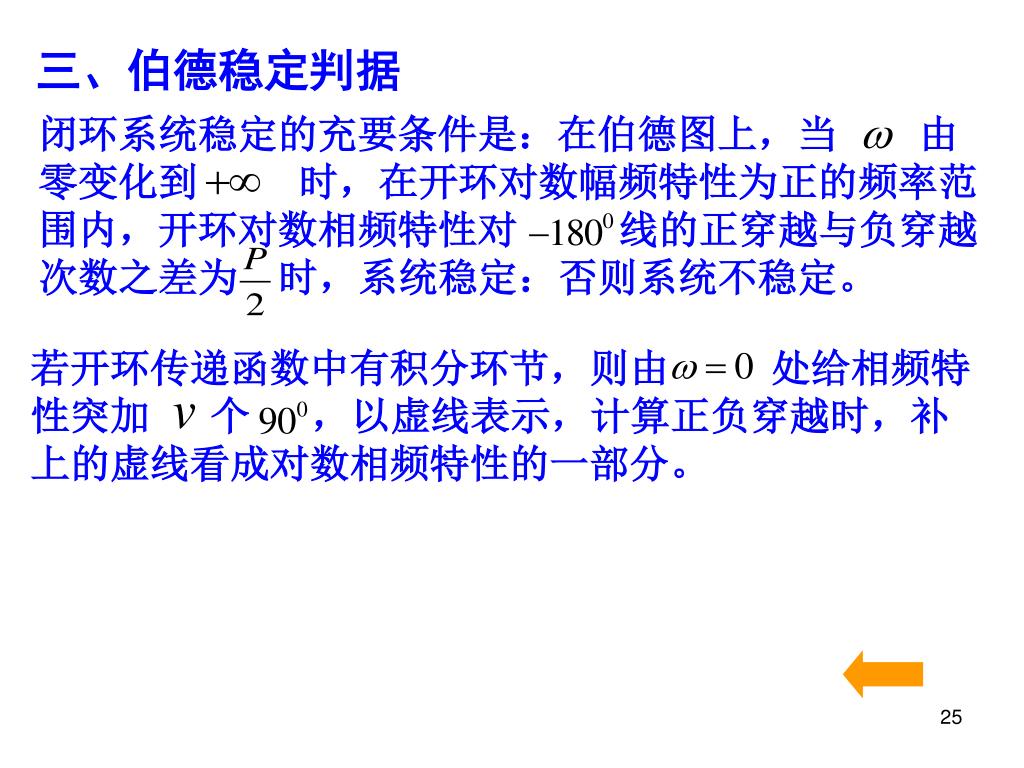

  25. 闭环系统稳定的充要条件是：在伯德图上，当 由零变化到 时，在开环对数幅频特性为正的频率范围内，开环对数相频特性对 线的正穿越与负穿越次数之差为 时，系统稳定：否则系统不稳定。 若开环传递函数中有积分环节，则由 处给相频特性突加 个 ，以虚线表示，计算正负穿越时，补上的虚线看成对数相频特性的一部分。 三、伯德稳定判据
