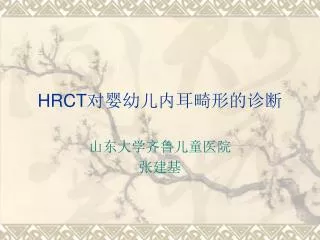

HRCT对婴幼儿内耳畸形的诊断

山东大学齐鲁儿童医院

张建基


Hrct

HRCT应用

  • 高分辨率CT(high-resolution computed tomography ,HRCT) 已广泛应用于耳科疾病诊治,在内耳疾病诊断中具有特殊优势

  • 内耳位于耳部之最深处,为颞骨包围,故内耳病变不易观察

  • 内耳发育畸形是儿童先天性感音神经性耳聋的主要病因,发生在骨迷路占20 % ,膜迷路占80 % ,常单独发生

  • 由于HRCT 在耳部的应用,对内耳骨迷路畸形的诊断率有了显著的提高


Hrct

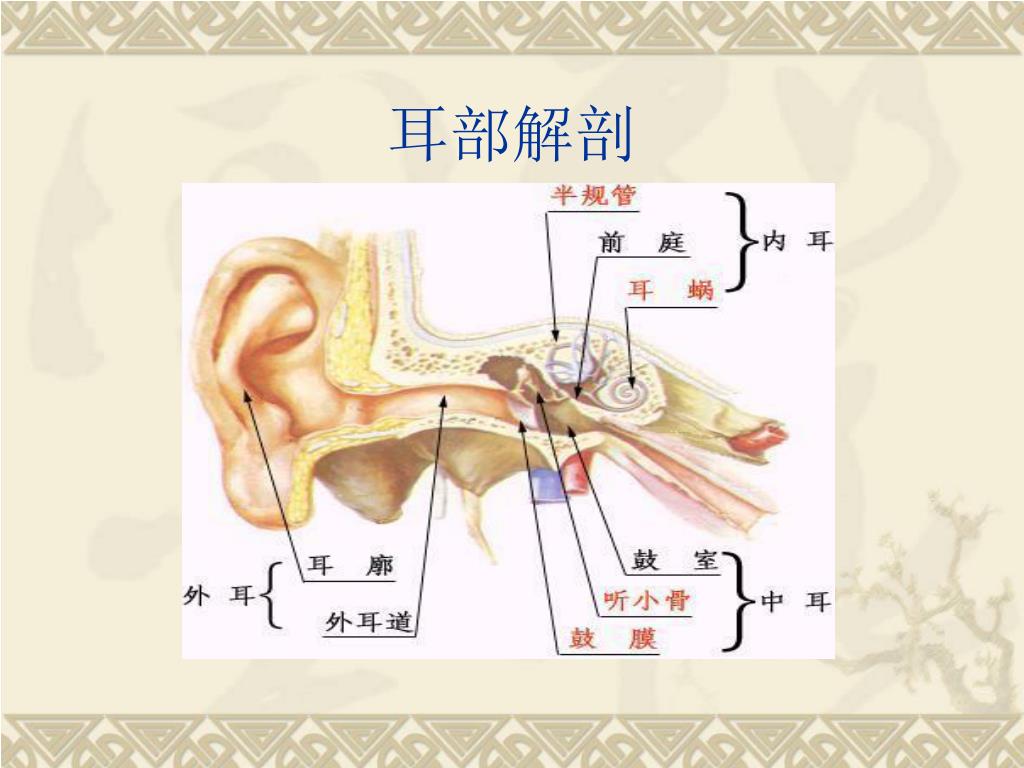

耳部解剖


Hrct

内耳解剖

  • 内耳又称迷路,位于颞骨岩部内,分为骨迷路与膜迷路,二者形状相似

  • 膜迷路位于骨迷路之内,含有听觉与位觉感受装置

  • 膜迷路内含内淋巴液,膜迷路与骨迷路充满外淋巴液

  • 内、外淋巴液互不相通,外淋巴液经耳蜗导水管与脑脊液相通


Hrct

内耳骨迷路模式图


Hrct

HRCT扫描重建方法

  • 轴位(X)

  • 冠状位(C)

  • 矢状位(S)

  • 多平面重组(MPR)

  • 最大密度投影(MIP)

  • 最小密度投影(MIN)

  • 容积重建(VR)

  • 表面遮盖(SSD)


Hrct

扫描条件

  • 扫描设备为高分辨率CT

  • 受检者仰卧,扫描基线为上眶耳线, 扫描范围从外耳孔下缘至岩骨上缘

  • 层厚0. 5 mm-1mm ,准直器0. 5mm,电压120 kV ,电流120 mA

  • 窗宽4000 HU ,窗位700 HU

  • 轴位图像约60 帧


Hrct

重建方法

  • 对原始数据传送到3D工作站

  • 根据临床不同要求,进行多平面重组、最大密度投影、表面遮盖、容积漫游等方式


Hrct

扫描位置

轴位

冠状位

矢状位


Hrct

三种标准扫描位置

冠状位

轴位

矢状位


Hrct

正常内耳轴位


Hrct

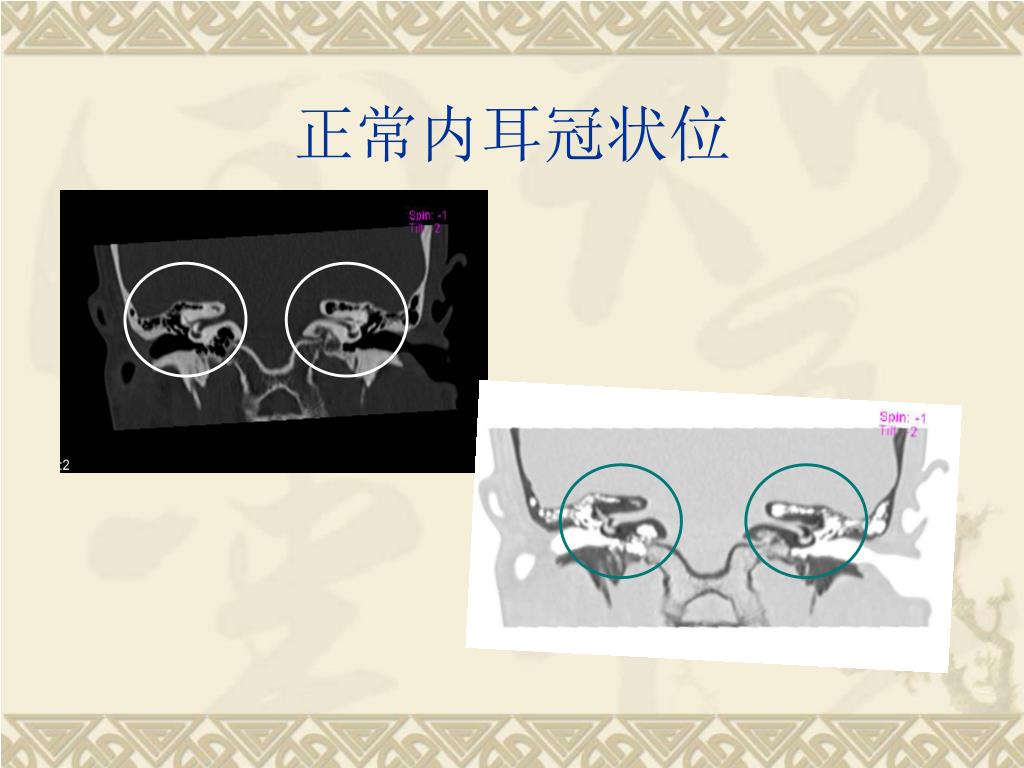

正常内耳冠状位


Hrct

正常内耳矢状位


Hrct

正常轴位HRCT简述


Hrct

对内耳畸形的初步认识

  • Carlo Mondini 于1791 年在对1 例罹患先天性聋患儿死后的颞骨解剖时发现其内耳发育畸形,证实其先天性聋的病因为内耳发育畸形

  • 后来这种内耳发育畸形被命名为Mondini 畸形

  • Mondini畸形仅是内耳畸形中的一种类型

  • 经典的内耳畸形分型是采用组织病理学方法将内耳畸形分为Michel 、Mondini 、 Bing -Alexander 和Scheibe 畸形4 型。


Hrct

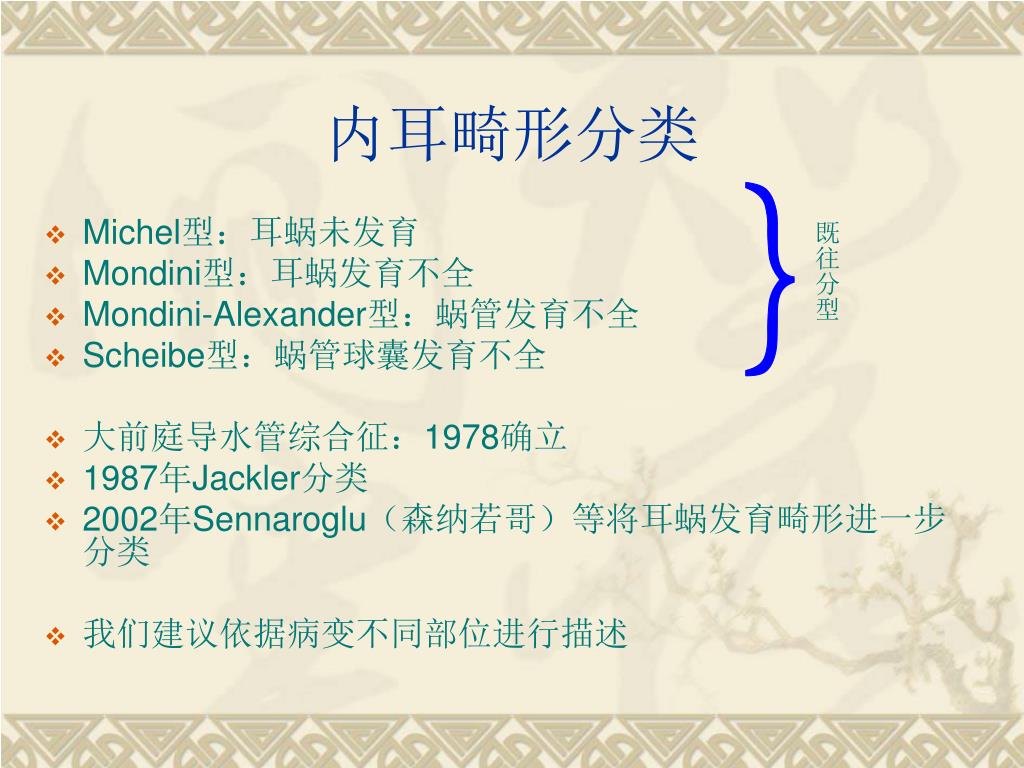

内耳畸形分类

  • Michel型:耳蜗未发育

  • Mondini型:耳蜗发育不全

  • Mondini-Alexander型:蜗管发育不全

  • Scheibe型:蜗管球囊发育不全

  • 大前庭导水管综合征:1978确立

  • 1987年Jackler分类

  • 2002年Sennaroglu(森纳若哥)等将耳蜗发育畸形进一步分类

  • 我们建议依据病变不同部位进行描述

既往分型


Hrct

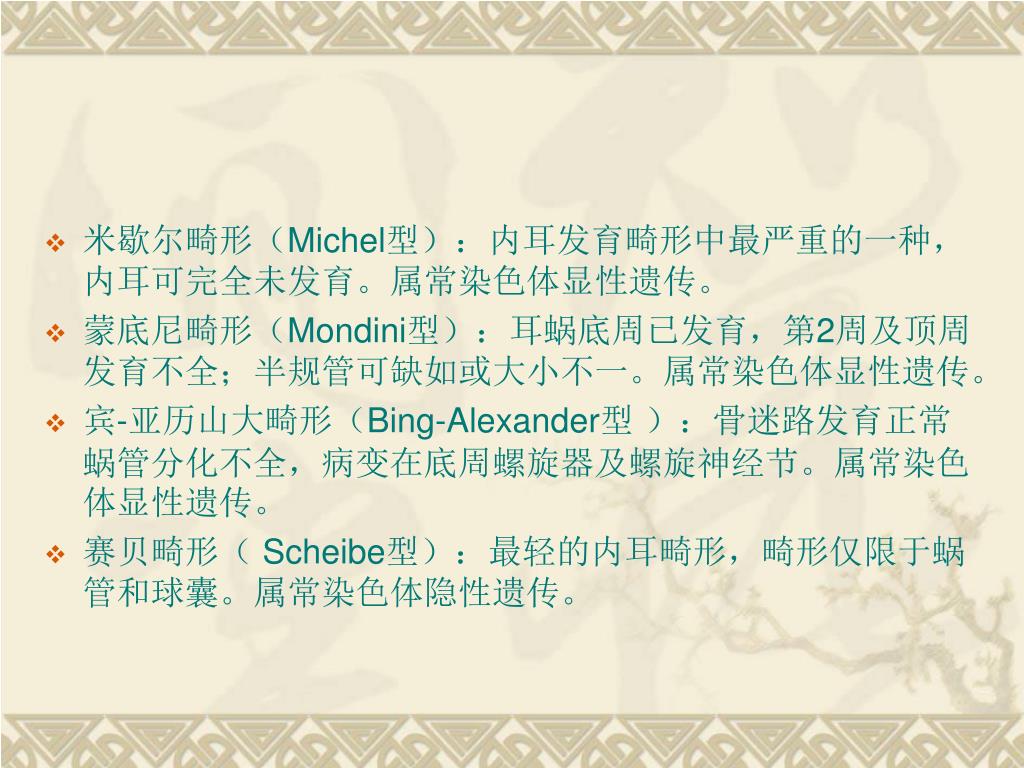

  • 米歇尔畸形(Michel型):内耳发育畸形中最严重的一种,内耳可完全未发育。属常染色体显性遗传。

  • 蒙底尼畸形(Mondini型):耳蜗底周已发育,第2周及顶周发育不全;半规管可缺如或大小不一。属常染色体显性遗传。

  • 宾-亚历山大畸形(Bing-Alexander型 ):骨迷路发育正常蜗管分化不全,病变在底周螺旋器及螺旋神经节。属常染色体显性遗传。

  • 赛贝畸形( Scheibe型):最轻的内耳畸形,畸形仅限于蜗管和球囊。属常染色体隐性遗传。


Sennaroglu 2002

Sennaroglu 2002 分类标准

  • 根据畸形的部位和严重程度内耳畸形分为以下几型:

  • 1.耳蜗畸形:

    1.1 Michel 畸形:是指耳蜗和前庭结构完全缺失;

    1.2 耳蜗未发育畸形: 是指耳蜗完全缺失;

    1.3 共同腔畸形:有一囊腔代表耳蜗和前庭,但未分化成耳蜗和前庭;

    1.4 不完全分隔Ⅰ型畸形: 囊性耳蜗前庭畸形,无耳蜗蜗轴和筛区(耳蜗与内听道间的区域) ,导致囊性的外观,伴有一大的囊性前庭;

    1.5 耳蜗发育不全畸形:耳蜗和前庭分化,但未至正常大小(耳蜗的高度小于4 mm 或耳蜗少于 2. 5 回);

    1.6 不完全分隔Ⅱ型畸形:即Mondini 畸形,耳蜗包含1. 5回,有部分蜗轴,中回和顶回融合构成一囊腔,伴有扩大的前庭和扩大的前庭导水管。

  • 2.前庭畸形:包括Michel 畸形,共同腔畸形,前庭未发育,前庭发育不全,前庭扩大。

  • 3.半规管畸形:包括半规管缺失,半规管发育不全,半规管扩大。

  • 4.内听道(IAC )畸形:包括IAC缺失, IAC狭窄, IAC扩大(IAC直径≥8 mm为IAC扩大,IAC≤2 mm为IAC狭窄) 。

  • 5.前庭和耳蜗导水管畸形:前庭或耳蜗导水管扩大(目前未报道有耳蜗导水管畸形) 。


Hrct

  • 结合以往分类

  • 我们建议依据病变不同部位进行描述


Hrct

内耳畸形的诊断

  • 耳蜗

  • 前庭腔

  • 半规管

  • 前庭导水管

  • 内听道


Hrct

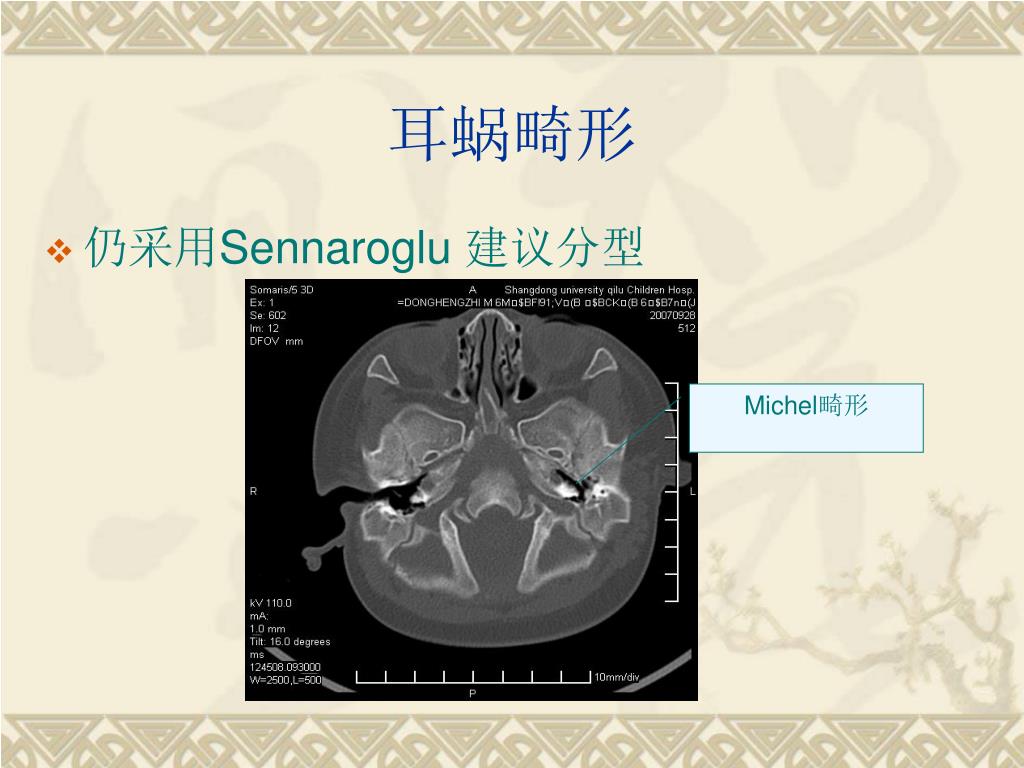

耳蜗畸形

  • 仍采用Sennaroglu 建议分型

Michel畸形


Hrct

Mondini畸形


Hrct

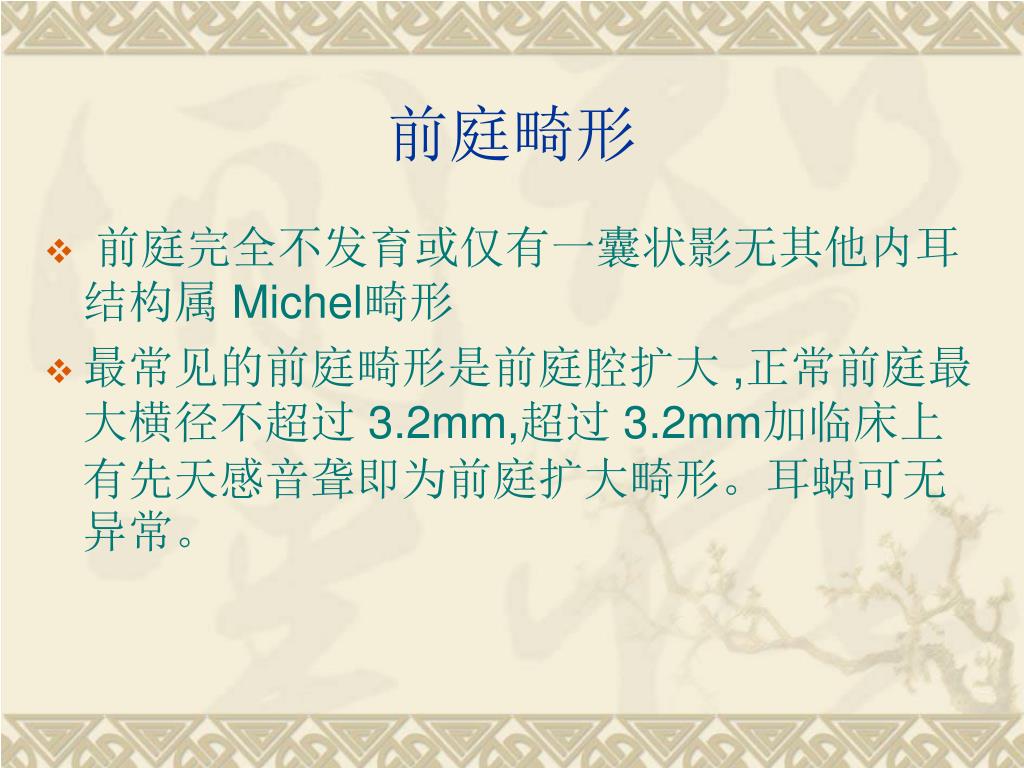

前庭畸形

  • 前庭完全不发育或仅有一囊状影无其他内耳结构属 Michel畸形

  • 最常见的前庭畸形是前庭腔扩大 ,正常前庭最大横径不超过 3.2mm,超过 3.2mm加临床上有先天感音聋即为前庭扩大畸形。耳蜗可无异常。


Hrct

半规管畸形

  • 常见外半规管短小。单独此异常临床上可无症状

  • 前庭扩大畸形常伴各半规管发育不良 ,尤多见外半规管短小或缺如

  • 半规管裂为最近新发现畸形,报道最多者为上半规管裂


Hrct

内听道畸形

  • 正常内听道宽度 4 - 6mm,在此宽度以上如临床无症状 ,亦不能诊断为异常 ,可属正常变异

  • 内听道宽度 3mm以下需考虑为狭窄 ,此时听神经及 (或 )面神经发育不良

  • 内听道扩大畸形(大于8mm),临床少见,但可引起极重度听力障碍


Hrct

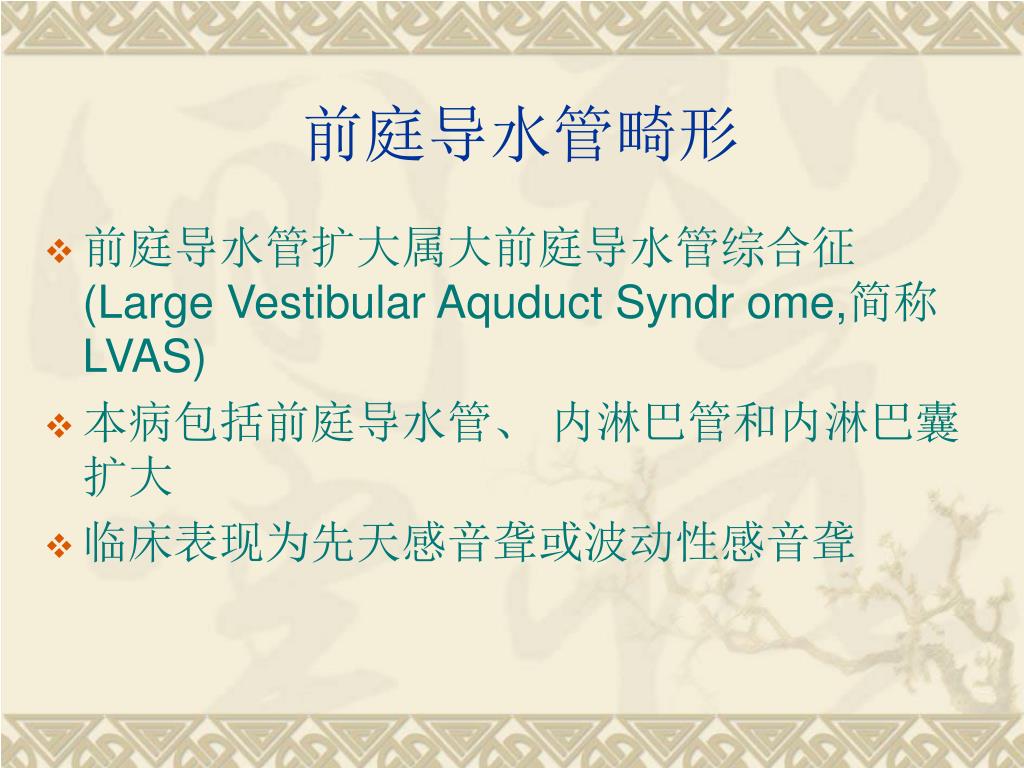

前庭导水管畸形

  • 前庭导水管扩大属大前庭导水管综合征 (Large Vestibular Aquduct Syndr ome,简称LVAS)

  • 本病包括前庭导水管、 内淋巴管和内淋巴囊扩大

  • 临床表现为先天感音聋或波动性感音聋


Hrct

大前庭导水管


Hrct

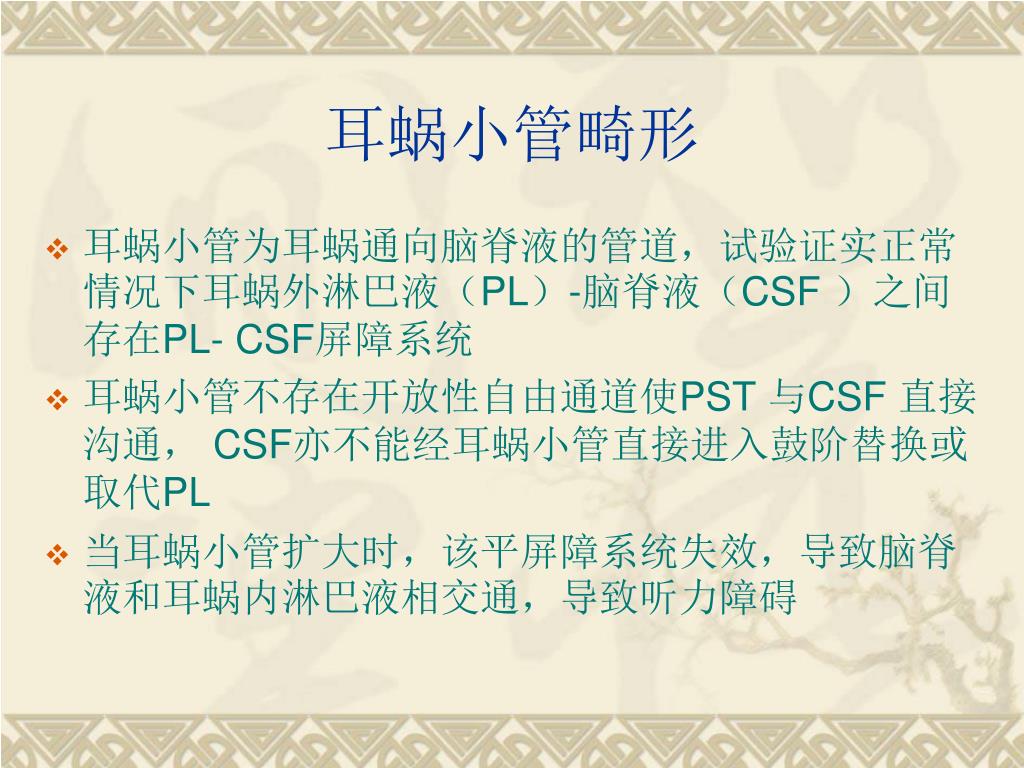

耳蜗小管畸形

  • 耳蜗小管为耳蜗通向脑脊液的管道,试验证实正常情况下耳蜗外淋巴液(PL)-脑脊液(CSF )之间存在PL- CSF屏障系统

  • 耳蜗小管不存在开放性自由通道使PST 与CSF 直接沟通, CSF亦不能经耳蜗小管直接进入鼓阶替换或取代PL

  • 当耳蜗小管扩大时,该平屏障系统失效,导致脑脊液和耳蜗内淋巴液相交通,导致听力障碍


Hrct

内耳畸形分类与胚胎发育关系

  • 内耳的胚胎发育障碍可致各种畸形,其发生时间越早,畸形越严重

  • 内耳的胚胎发育与畸形是CT 表现的胚胎学依据


Hrct

少见内耳畸形


Hrct

有耳蜗无内听道

耳蜗顶端扩大

耳蜗空泡


Hrct

前庭腔

前庭大泡


Hrct

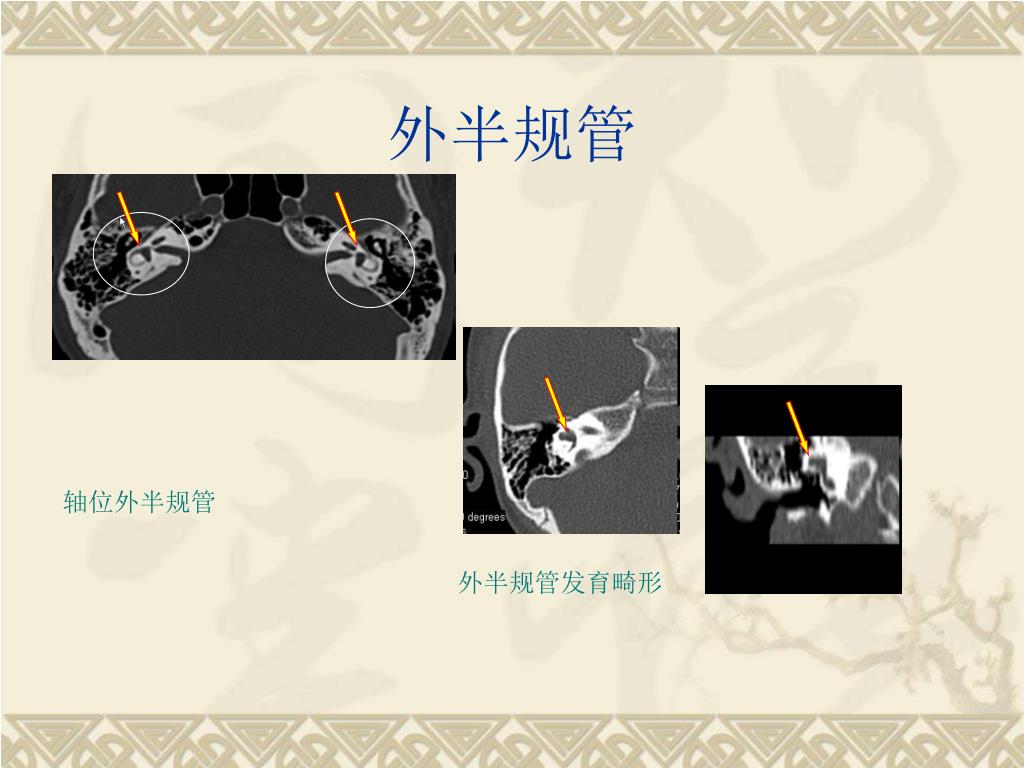

外半规管

轴位外半规管

外半规管发育畸形


Hrct

上半规管

上半规管裂缺

轴位上半规管

上半规管全程


Hrct

后半规管

轴位后半规管

后半规管未发育

后半规管全程


Hrct

耳蜗畸形

耳蜗前置

耳蜗发育畸形


Hrct

临床意义

  • 明确诊断:所有听力障碍患儿,均应行HRCT,明确病变部位。我们每年新接诊听力障碍患儿约700例,内耳畸形发生率在33%-37%。

  • 对听力障碍患儿病情预后:LVAS听力不稳定,波动性下降直至听力完全丧失;前庭腔扩大及前庭大泡有听力下降趋势;半规管畸形听力有下降趋势;内听道狭窄听力稳定;


Hrct

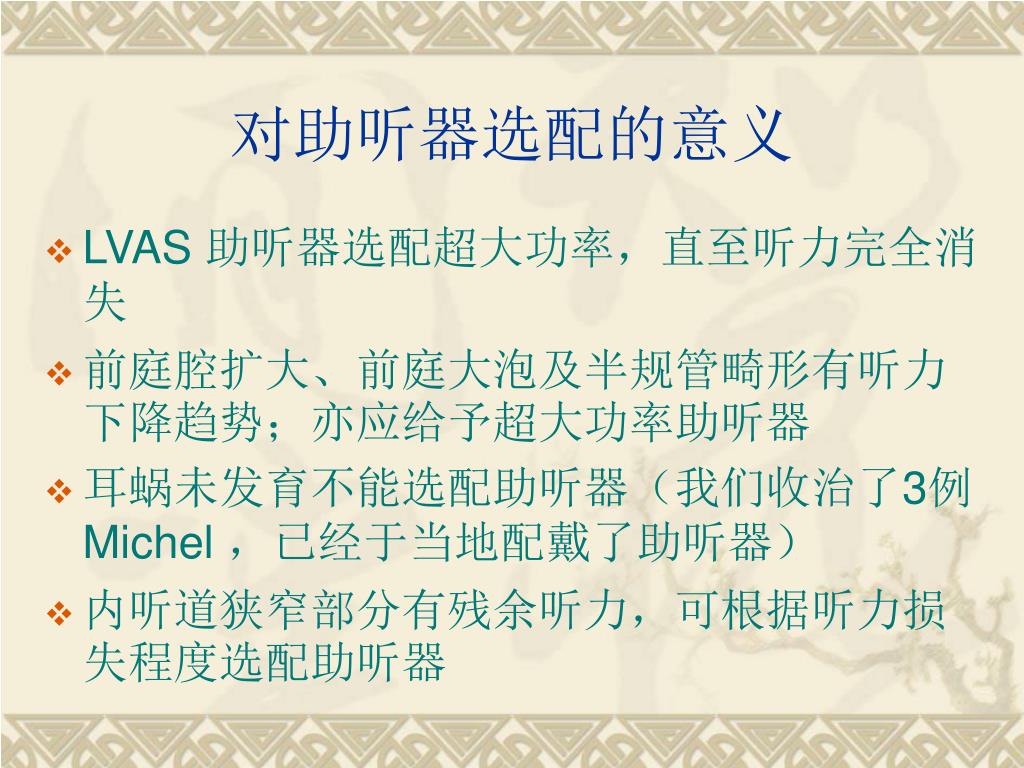

对助听器选配的意义

  • LVAS 助听器选配超大功率,直至听力完全消失

  • 前庭腔扩大、前庭大泡及半规管畸形有听力下降趋势;亦应给予超大功率助听器

  • 耳蜗未发育不能选配助听器(我们收治了3例Michel ,已经于当地配戴了助听器)

  • 内听道狭窄部分有残余听力,可根据听力损失程度选配助听器


Hrct

对人工耳蜗植入术的重要临床意义

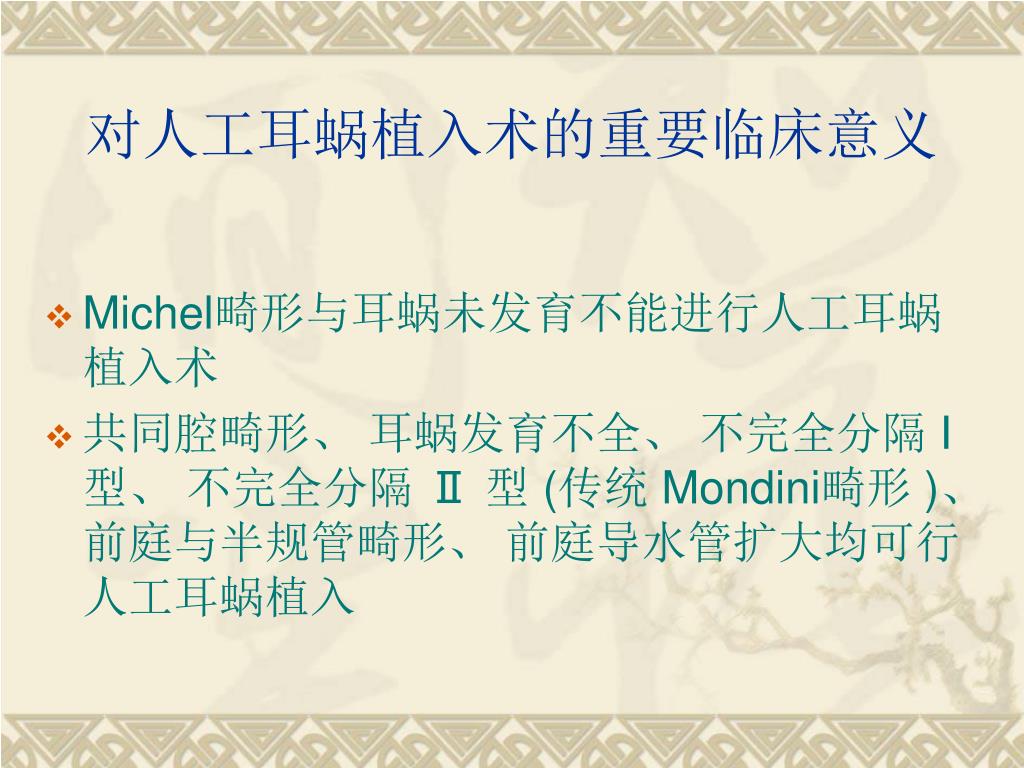

  • Michel畸形与耳蜗未发育不能进行人工耳蜗植入术

  • 共同腔畸形、 耳蜗发育不全、 不完全分隔 I型、 不完全分隔 Ⅱ 型 (传统 Mondini畸形 )、 前庭与半规管畸形、 前庭导水管扩大均可行人工耳蜗植入


Hrct

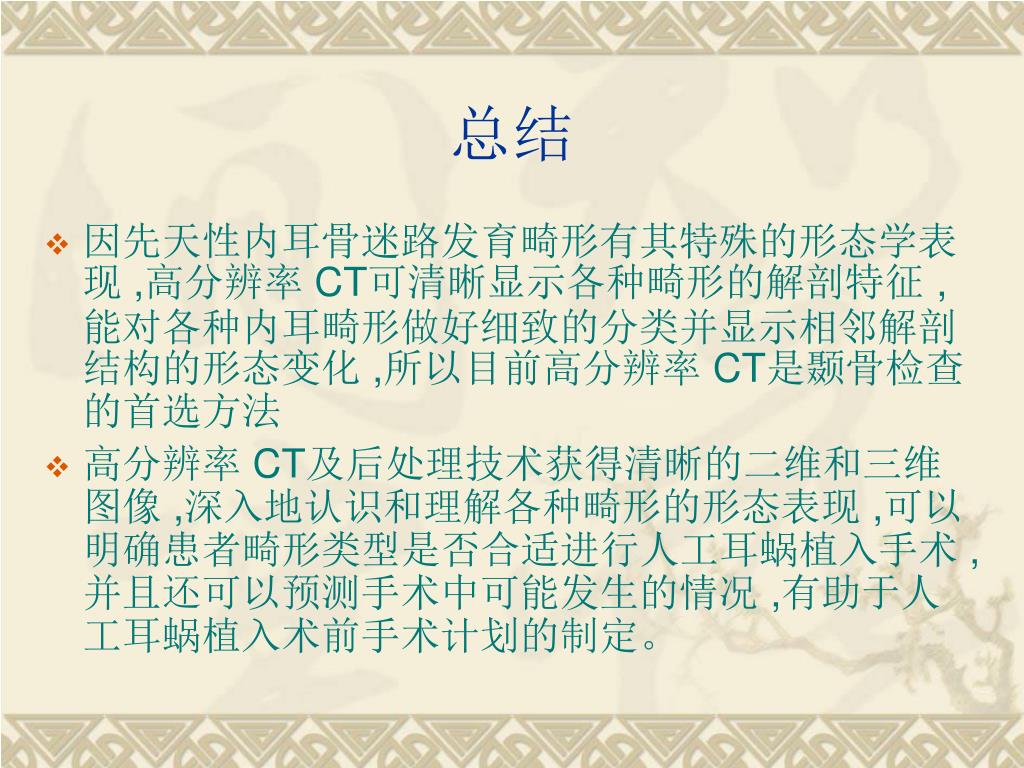

总结

  • 因先天性内耳骨迷路发育畸形有其特殊的形态学表现 ,高分辨率 CT可清晰显示各种畸形的解剖特征 ,能对各种内耳畸形做好细致的分类并显示相邻解剖结构的形态变化 ,所以目前高分辨率 CT是颞骨检查的首选方法

  • 高分辨率 CT及后处理技术获得清晰的二维和三维图像 ,深入地认识和理解各种畸形的形态表现 ,可以明确患者畸形类型是否合适进行人工耳蜗植入手术 ,并且还可以预测手术中可能发生的情况 ,有助于人工耳蜗植入术前手术计划的制定。


Hrct

山东大学齐鲁儿童医院

耳鼻喉科

谢谢

欢迎来到济南

赏泉水登泰山

畅游孔府孔庙

领略山东文化
