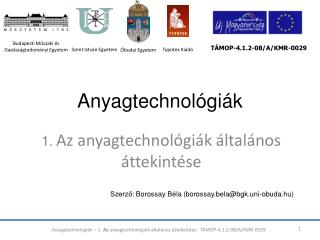

  1. Anyagtechnológiák 1. Az anyagtechnológiák általános áttekintése Budapesti Műszaki és Gazdaságtudományi Egyetem TÁMOP-4.1.2-08/A/KMR-0029 Szent István Egyetem Typotex Kiadó Óbudai Egyetem Szerző:Borossay Béla(borossay.bela@bgk.uni-obuda.hu) Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  2. Technológia (τεχνολογια) • A technológia görög szó, jelentése mesterségtan.Műveletek sorrendjét jelenti, melyek hatására valamilyen előre eltervezett eredmény születik. • A technológiák jellemzésénél mindig feltehető a kérdés: „Miből, mit gyárt, milyen célra?” • A „Hogyan kell csinálni?” kérdésre adott válasz maga a technológia. • Az anyagtechnológia az alapanyagok előállításával és feldolgozásával foglalkozó tudományág. Például a nyersvasgyártás: Előkészített ércből folyékony nyersvasat… Acél- illetve öntvénygyártás céljára… 2 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  3. A kőkorszaktól a „polimer korszakig” BIOANYAGOKnövényitermés vázállatikültakaró szerves POLIMEREKtermészetes alapúhőre lágyuló elasztomermesterséges alapúhőre keményedő természetes mesterséges KOMPOZITOKbevonat,szemcsés, szálas, réteges FÉMEKvasötvözetekacélok öntöttvasaknem vasfémekkönnyűfémek egyéb fémek KERÁMIÁKoxidos kristályos amorfnem oxidosegyatomos vegyület szervetlen 3 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  4. A kerámiák Műszaki kerámiák • Közepes, ill. nagy szilárdság és hőállóság, jó korrózióállóság • Nagy ridegség, kis alakíthatóság, rossz hő- és villamos-vezetőképesség • Az alapanyag előállítása általában a formaadással együtt történik A kerámiák a kőkorszaktól a nanotechnológiák koráig elkísértek bennünket Karbon szálak Üveg megmunkálása 4 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  5. Miért a fémek? • Jól alakíthatók, jó elektromos- és hővezetők • Szilárdságuk és szívósságuk széles tartományban változtatható • Érceikből állíthatók elő, de újra feldolgozhatók, nem terhelik a környezetet Jégtörésre alkalmas 16000 tonnás tankhajó A fémek 50 000 éve szolgálják az embert Vasércbánya távlati képe Kirunában (Svédország) (Forrás:LKAB prospektus) 5 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  6. Az acéltermelés alakulása évente 6 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  7. A világ legnagyobb acéltermelői Az európai sorrend: Oroszország, Ukrajna • Kína • India (2010) • Brazília 7 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  8. Az alumínium termelés alakulása Az alumínium tömeges előállítása csak azután vált lehetségessé, amikor már megfelelő mennyiségű villamos energia állt rendelkezésre. 8 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  9. Hol gyártják a legtöbb alumíniumot? Európában Norvégia vezet, de valamennyi fejlett ország jelentős alumíniumiparral rendelkezik. • Kína • Oroszország • Kanada 9 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  10. A réztermelés éves alakulása A réztermelés az elektronika fejlődésével kapott új lendületet 10 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  11. Hol állítják elő a legtöbb rezet? Európában Oroszországban és Lengyelországban állítanak elő jelentős mennyiséget • Chile • Peru • USA 11 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  12. Ha 1 évi termelés 1 m magasan állna… 12 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  13. A fémek újra feldolgozhatók A fémek teljes mértékben újra feldolgozhatók, így a környezetre a hulladékuk is veszélytelen. Az újra feldolgozott fém tulajdonságai teljesen azonosak az eredeti, ércből nyert fém tulajdonságaival. A leggyakrabban használt fémek esetén a metallurgiai folyamatba visszavezetett hányad korunkban 30-50%. Érc Metallurgia Megszilárdítás Alakítás Válogatás, osztályozás Használat Összegyűjtés Hulladék Ezzel a nagyon előnyös tulajdonsággal sem a kerámiák, sem a polimerek nem rendelkeznek. 13 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  14. Polimerek • Jó kémiai ellenállás, kis sűrűség, jó alakíthatóság • Rossz hő- és elektromos vezetőképesség, alacsony alkalmazhatósági hőmérséklet • Az alapanyag előállítása a formaadással együtt történik 1907-ben szabadalmaztatták az első mesterséges polimert 14 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  15. A polimerek elterjedése Napjainkban a leggyorsabban növekvő mennyiségben előállított anyagok. Az ábra a térfogatokat hasonlítja össze. Mivel a polimerek sűrűsége kb. egy nagyságrenddel kisebb mint az acélé, tömegben kifejezve ma is mintegy ötször annyi acélt gyártanak, mint polimert. 15 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  16. A világ kőolajtermelése Millió hordó/nap 1 hordó=169 liter A kitermel kőolaj ötödrészéből lesz polimer, a többiből energiát termelnek. A föld kőolajkészlete kb. 50 évre elég. 16 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  17. A műanyagok életútja A polimerek csak részlegesen dolgozhatók fel újra, így hulladékuk többnyire csak elégetéssel hasznosítható. Újabban előírásokat vezetnek be, hogy országonként a termelt energia mekkora hányadának kell polimer elégetéséből származni. Az újra feldolgozás során polimerek kémiai bontása – monomerré alakítani, majd újra polimert létrehozni belőle – nem lehetséges. A polimerek természetes lebomlása nagyon lassú folyamat. energia kőolaj monomerek elégetés polimerek Polimer tartalmú hulladék használat Hulladéklerakó kőolaj 200 millió év 17 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  18. Kompozit anyagok • Több komponensből tudatosan felépített szerkezetű anyagok. Eredő tulajdonságaikkal egyik alkotóelemük sem rendelkezne önállóan • Az előre gyártott komponensek „összedolgozásával”, a formaadással együtt történik az előállításuk. Szemcse szilárdítású kompozit Réteges szerkezet Szálas erősítés 18 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  19. A technológiák felosztása 1. ALAPANYAGGYÁRTÓTECHNOLÓGIÁK 1. ALAPANYAGGYÁRTÓTECHNOLÓGIÁK 1. ALAPANYAGGYÁRTÓTECHNOLÓGIÁK Elsődleges Másodlagos termelőtenyésztő malomipar: búza > liszt textilipar: gyapjú > fonal, stb… MEZŐGAZDASÁGI kerámiaipar: agyag > tégla homok > üveg bányászatikitermelő IPARI petrolkémia: olaj > benzin olaj > polimerek alapanyagai kohászat: érc > fémötvözet FELDOLGOZÓTECHNOLÓGIÁK 19 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  20. A technológiák felosztása 2. FELDOLGOZÓTECHNOLÓGIÁK • Kerámiák – az alapanyag előállításával együtt történik a formaadás • Polimerek – a formaadás közben történik a polimerizáció, poliaddició vagy polikondenzáció • Kompozit anyagok – az egyes komponensek előállítása a saját anyagcsoportjukra jellemző technológiával történik • Fémes anyagok – több lépésben, egymásra épülő technológiákkal történik az alakadás Fémes anyagok alakadó technológiái 20 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  21. A technológiák felosztása Fémes anyagok alakadó technológiái Elsődleges alakadó technológiák Az olvadt állapotban előállított ötvözet megszilárdítása Álötvözetek készítése (porkohászati technológiák) Kohászati technológiák Másodlagos alakadó technológiák Szilárd állapotban alakadás általános célra: Rúd, lemez, profil, cső gyártása Harmadlagos alakadó technológiák Szilárd állapotban alakadás speciális célra: Konkrét alkatrész, vagy előgyártmány készítése Gépipari technológiák 21 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  22. A technológiák felosztása Fémes anyagok elsődleges alakadó technológiái 22 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  23. A technológiák felosztása Fémes anyagok másodlagos alakadó technológiái 23 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  24. A technológiák felosztása Fémes anyagok harmadlagos alakadó technológiái A konkrét alkatrésznek meg kell felelnie a funkciójának, és gazdaságosan gyárthatónak kell lennie. Fémes anyagok szerkezetváltoztató technológiái 24 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  25. A technológiák felosztása Fémes anyagok szerkezetváltoztató technológiái 25 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  26. Technológia <-> anyagtulajdonságok Anyag (tulajdonság) • Kémiai összetétel • Szerkezet • Feszültségállapot Az alkatrészhez a megfelelő anyagot az alkatrésszel szemben támasztott követelmények, és az anyag tulajdonságait összevetve választjuk ki. TECHNOLÓGIA Alkatrész (elvárások) • Feleljen meg a funkciójának • Érje meg adott valószínűséggel a tervezett élettartamát • Legyen gazdaságosan gyártható A technológia alkalmazása során az anyag tulajdonságai akkor is változhatnak, ha a technológiának nem ez volt a célja! 26 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  27. Technológia <-> anyagtulajdonságok Acélok melegalakítása során szerkezetük megváltozik, ezért tulajdonságaik is változnak. Az alkatrész tulajdonságait alapvetően az alakítás befejező hőmérséklete, és a lehűlés sebessége határozza meg. Ezen kívül hatással lesz a tulajdonságokra a darab mérete, az alakváltozás mértéke, és annak térbeli eloszlása is. 27 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  28. Technológia <-> anyagtulajdonságok A fémek hidegalakítás hatására az alakítás mértékének megfelelően monoton függvény szerint növelik a szilárdságukat, keményednek. Ezt tekinthetjük hasznos hatásnak (nagyobb szilárdságú anyagot/alkatrészt akarunk gyártani), de lehet előnytelen is, hiszen azt jelentheti, hogy egy bizonyos mértékű alakváltozásánál nagyobbat nem tudunk létrehozni. 28 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  29. Technológia <-> anyagtulajdonságok A forgácsolás során (például nagyoló esztergálás) is változnak a tulajdonságok. A forgács leválási helyén nagymértékű hidegalakítást szenved az anyag. Ez természetesen kis térfogatban megy végbe, de bizonyos esetekben befolyásolja a további technológiákat, de akár a kész alkatrész minőségére is hatással lehet. 29 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  30. Technológia <-> anyagtulajdonságok A hegesztő eljárások során helyi olvadás történik, egyúttal az olvadt zóna melletti anyagrészek is felhevülnek. A dermedési folyamat, és a különböző hőmérsékletű részek különböző sebességű lehűlése következtében rendkívül változatos szerkezetek alakulnak ki a fémekben a hőhatásövezetben. A hegesztési technológiák helyes tervezésének előfeltétele az anyagok viselkedésének pontos ismerete. 30 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029

  31. Gondoljuk át még egyszer… Melyek az egyes anyagcsoportok előnyös és hátrányos tulajdonságai? Mivel foglalkozik az anyagtechnológia tudományág? Miben különbözik alapvetően a fémek és a többi anyag feldolgozásának technológiája? Melyik anyagcsoportnál tudjuk a technológiákkal a legváltozatosabbá tenni a késztermék tulajdonságait? 31 Anyagtechnológiák – 1. Az anyagtechnológiák általános áttekintése- TÁMOP-4.1.2-08/A/KMR-0029
