  1. 第四章物流条码技术

  2. 第一节 条码技术概述 第二节物流条码标准及其体系构成 第三节 常用的物流条码 第四节 条码技术的组成及阅读设备的选择 第五节 物流条码技术的应用

  3. 第一节 条码技术概述 一、条码技术和自动识别技术 二、条码技术的特点 三、条码的构成及基本术语 四、条码的分类 五、条码技术的发展

  4. 一、条码技术和自动识别技术 （一）自动识别技术 对字符、影像、条码、声音等记录数据的载体进行机器自动识别，自动地获取被识别物品的相关信息，并提供给后台的计算机处理系统来完成相关后续处理的一种技术。 自动识别技术——键盘、OCR、磁卡（条）、条码、射频、语音识别、视觉识别等 条码技术与其他自动识别技术的比较（P136）

  5. （二）条码技术 • 快速采集 前端采集技术。 • 条码技术包括—— • 条码的编码技术 • 条码标识符号的设计 • 快速识别技术 • 计算机管理技术

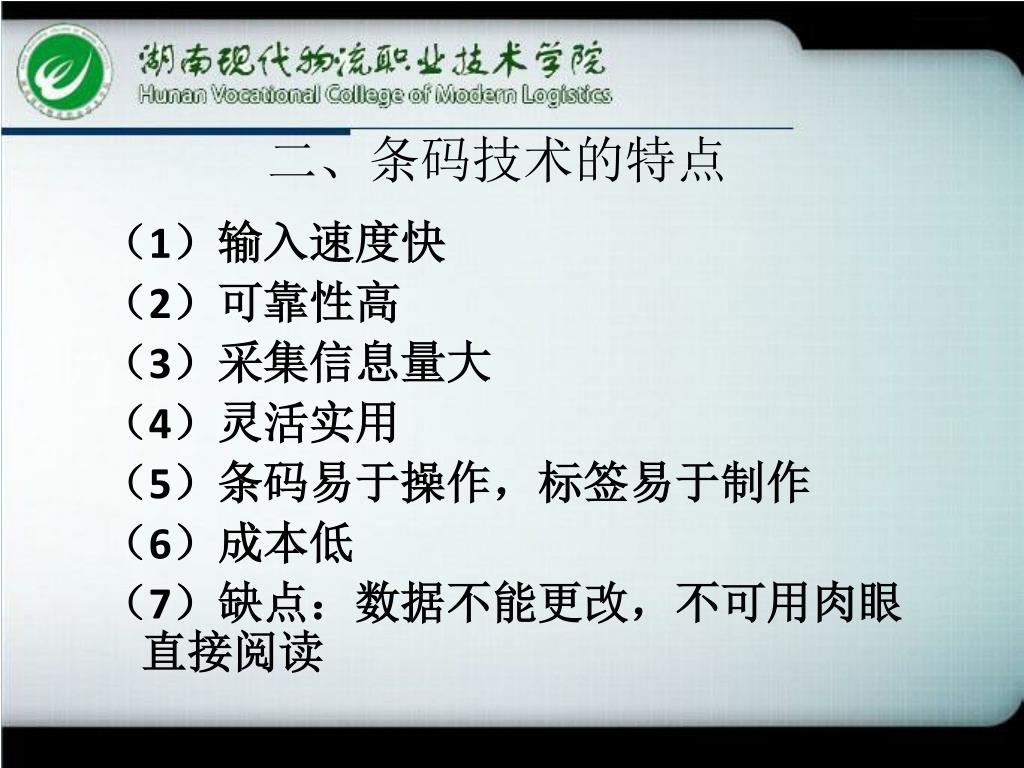

  6. 二、条码技术的特点 （1）输入速度快 （2）可靠性高 （3）采集信息量大 （4）灵活实用 （5）条码易于操作，标签易于制作 （6）成本低 （7）缺点：数据不能更改，不可用肉眼直接阅读

  7. 三、条码的构成及基本术语 构成 一个完整的条码符号是由两侧空白区、起始字符、数据字符、校验字符（可选）和终止字符以及供人识读字符组成

  8. 分隔符 终止符 起始符 基本术语 校验符 条码填充符 条高 条宽 空宽 条宽比 条码长度 长高比 条码密度 模块 条码字符间隔 单元 连续性条码 非连续性条码 双向条码 附加条码 自校验码 定长条码 非定长条码 条码字符集 宽窄比 对比度 左侧数据符 右侧数据符 条码 条码系统 条、空 空白区 保护框 起始符 终止符 中间分隔符 条码字符 条码数据符 条码校验符 左侧空白区（静区） 右侧空白区（静区） 校验码

  9. 四、条码的分类 250 种之多 主要依据——条码的编码结构、条码的性质 按条码的长度分——定长、非定长条码 按排列方式分——连续型、非连续型条码；按校验方式分——自校验和非自校验型条码

  10. （一）按码制分类 ITF：长度可变、连续、自校验、数字式码制 字符集：0-9 128码：1981年 长度可变、连续、自校验、数字式码制 1973年 定长、连续、数字式码制 字符集：0——9 两种类型：UPC-A UPC-E 49码：1987年 多行、连续、长度可变、、字幕数字式码制 字符集：49个——0-9、 26个大写字母、7个特殊字符（－ ＋ 。／ % ﹩ Space）、3个功能键（F1 F2 F3）、3个变换字符 应用于小物品标签上 1、UPC 2、EAN条码 3、 39条码 4、128码 5、交插二五码 6、库德巴码 7、93码 8、49码 9、其他码制 1977年 与UPC码兼容 定长、连续、数字式码制 字符集：0-9 ENA-13 ENA-8 库德巴码：1972年 长度可变、连续、自校验、数字式码制 字符集：16个——0-9、6个特殊字符（ － ＋ 。／ ：﹩） 应用于仓库、血库、航空快递包裹 25码——60年代后期 用于航空系统的机票顺序编号 11码——1977年 用于电子元器件标签 矩阵25码——11码的变形 39码：1974年 第一个数字字母式码制 长度可变、离散型、自校验字母数字式码制 字符集：43个 0-9、26个大写字母、7个特殊字符（－ ＋ 。／ % ﹩ Space） 93码：长度可变、连续、字母数字式码制 字符集：0-9、26个大写字母、7个特殊字符（－ ＋ 。／ % ﹩ Space）、4个控制字符

  11. （二）按维数分类 1、一维条码 39码 EAN码 UPC 码 128码 ISBNISSN 2、二维条码 行排式二维条码 矩阵式二维条码 PDF417 3、多维条码

  12. 五、条码技术的发展 1970年——通用商品代码UPC码 UPC码首先在杂货零售业中试用，这为以后条形码的统一和广泛采用奠定了基础 1971年——布莱西码及相应的自动识别系统 1972年——库德巴码 1973年美国统一编码协会（简称UCC）建立了UPC条码系统，实现了该码制标准化 用以库存验算。这是条形码技术第一次在仓库管理系统中的实际应用 出现：40年代 应用和发展：70年代左右。 1949年——“公牛眼”代码

  13. 1974年——39码 被美国国防部所采纳，作为军用条码码制。 39码是第一个字母、数字式相结合的条码 1976年——UPC码的成功应用在美国和加拿大超级市场上 1977年——在UPC-A码基础上制定出欧洲物品编码EAN-13和EAN-8码，并正式成立了欧洲物品编码协会（简称EAN） 1981年——EAN改名为 “国际物品编码协会”，简称IAN

  14. 从80年代初，人们围绕提高条码符号的信息密度，开展了多项研究。从80年代初，人们围绕提高条码符号的信息密度，开展了多项研究。 128码和93码就是其中的研究成果。 1981年——128码被推荐使用 1982年——93码使用。 这两种码的优点是条码符号密度比39码高出近30%

  15. 我国 • 起源于40年代、研究于60年代、应用于70年代、普及于80年代 • 条码： • “计算机文化” • 商品的“身份证” • 纽带 80年代中期开始研究和推广应用 图书、邮电、物资管理部门和外贸部门 1988年12月28日——成立了“中国物品编码中心”。

  16. 条码技术发展过程中的主要事件 1949年 美国的N.J.Woodland申请了环形条码专利。 1960年 提出铁路货车上用的条码识别标记方案。 1963年 在1963年10月号《控制工程》杂志上发表了描述各种条码技术的文章。 1967年 美国辛辛那提的一家超市首先使用条码扫描器。 1969年 比利时邮政业采用用荧光条码表示信函投递点的邮政编码。 1970年 美国成立UCC；美国邮政局采用长短形条码表示信函的邮政编码。

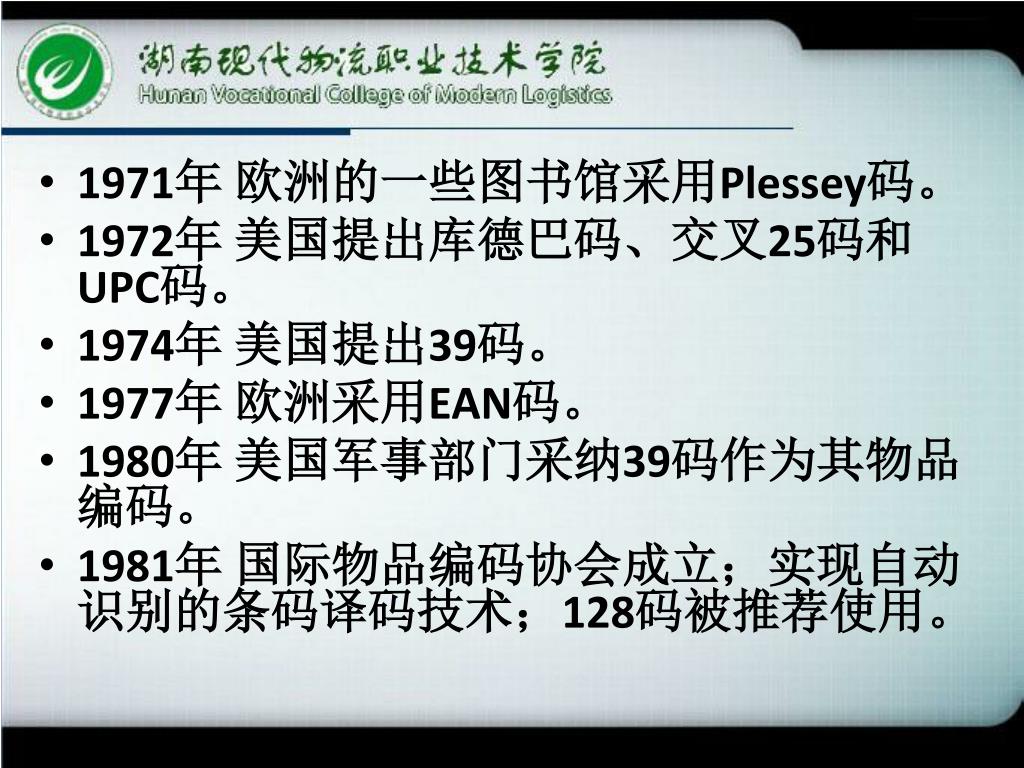

  17. 1971年 欧洲的一些图书馆采用Plessey码。 1972年 美国提出库德巴码、交叉25码和UPC码。 1974年 美国提出39码。 1977年 欧洲采用EAN码。 1980年 美国军事部门采纳39码作为其物品编码。 1981年 国际物品编码协会成立；实现自动识别的条码译码技术；128码被推荐使用。

  18. 1982年 手持式激光条码扫描器实用化；美国军用标准military标准1189被采纳；93码开始使用。 • 1983年 美国制定了ANSI标准MH10.8M，包括交叉25码、39码和Codebar码。 • 1984年 美国制定医疗保健业用的条码标准。 • 1987年 美国的David Allairs博士提出49码。

  19. 1988年 可见激光二极管研制成功；美国的Ted Willians提出适合激光系统识读的新颖码制16K码。 1986年 我国邮政确定采用条码信函分捡体制。 1988年底 我国成立“中国物品编码中心”。 1991.4 “中国物品编码中心”代表中国加入“国际物品编码协会”

  20. 一维条码发明年代表

  21. 第二节 物流条码标准及其体系构成 一、物流条码标准 二、物流条码标准体系

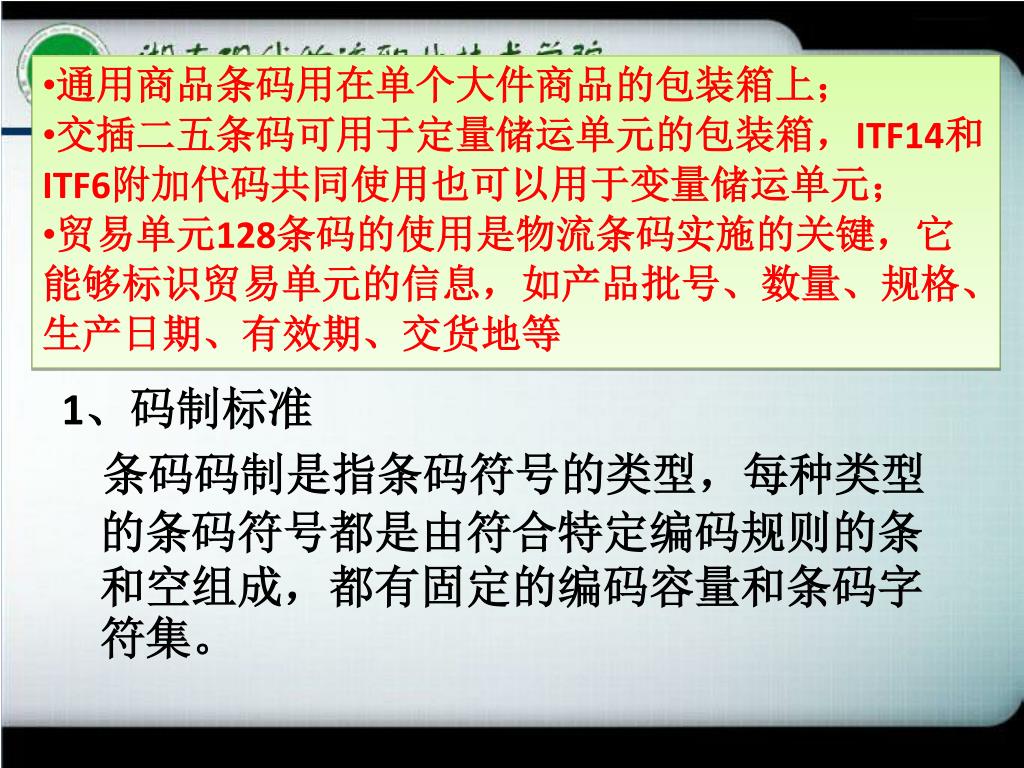

  22. 第二节 物流条码标准及其体系构成 • 通用商品条码用在单个大件商品的包装箱上； • 交插二五条码可用于定量储运单元的包装箱，ITF14和ITF6附加代码共同使用也可以用于变量储运单元； • 贸易单元128条码的使用是物流条码实施的关键，它能够标识贸易单元的信息，如产品批号、数量、规格、生产日期、有效期、交货地等 一、物流条码标准 主要包括：三大类 码制标准、应用标准、产品包装标准 1、码制标准 条码码制是指条码符号的类型，每种类型的条码符号都是由符合特定编码规则的条和空组成，都有固定的编码容量和条码字符集。

  23. 对物理实体、功能实体、法律实体进行识别的代码对物理实体、功能实体、法律实体进行识别的代码 • 特点—— • 唯一性、无含义性、国际通用 • 应用：EDI和自动数据采集 • 储运单元——消费单元组成的集合 • 定量储运单元 变量储运单元 • 变量储运单元—— • 基本计量单位计价 • 编码：用交插二五条码 • 条码应用标识是指一组由条码表示的数据，用来表示贸易单元的相关信息 • 组成——数据 应用标识符 • 应用标识符由2～4个数字组成，用来定义条码数据域，唯一标识数据域的含义及格式。 2．应用标准： 包括：三种码制 位置码 储运单元条码 条码应用标识

  24. 二、物流条码标准体系 条码 产品标准 具体分项标准 条码 标准体系 条码通用 基础标准 条码 应用标准 第一层 第二层 20 第三层 由具体单项标准构成 条码标准体系 条码技术有关的产品技术标准，适用于生产条码产品的制造业 条码标准的技术基础和方法指南，适用于一切领域和系统，具有普遍的指导意义 条码应用系统标准，适用于应用条码技术的各行各业 条码标准体系共分三层，体系采用树形结构。

  25. 条码通用基础标准 1、条码术语标准 条码系统通用术语、条码符号术语、 条码印刷术语、条码识读术语； 2、条码码制标准 三九码、库德巴码、交插二五码、一二八码、二五码 3、条码管理工作标准 条码管理办法、中国商品条码成员申请条件与申请程序、中国商品条码程序收费办法和中国商品条码成员管理规定等； 4、条码检测方法标准 条码符号印制质量的检验、条码识读设备的检测、条码印刷适用性试验等

  26. 条码产品标准 1、条码产品命名与分类标准(条码生成设备的命名与分类、条码识读设备的命名与分类、条码检测设备的命名与分类等)； 2、条码印制设备标准(击打式打码机、点阵式打码机、热敏式打码机、热转印式打码机、激光打码机、喷墨打码机和静电式打码机等)； 3、条码识读设备标准(光笔、激光扫描器、CCD扫描器、组合转能全方位扫描器和全息光盘多方位扫描器等)； 4、条码检测设备标准(便携式条码印刷检测仪、固定式条码印刷品检测仪、条码原版胶片检测仪、条码识别设备检测仪等)等标准。

  27. 条码应用标准 1、商业流通领域用条码标准(通用商品条码(GBl2904-91)、配销条码、辅助信息条码、通用商品条码符号位置(GB／T14257-93)、服装和一般杂品条码标签、店内码的使用、POS系统实施规范、通用商品编码规则和贸易单元条码)； 2、医疗保健业条码标准(医药管理、血液管理、病例管理、病人管理等标准)；

  28. 3、交通运输业条码标准(条码航空管理系统(行李、机票、包裹等)、汽车识别(公路收费、车票)、集装箱等标准)；3、交通运输业条码标准(条码航空管理系统(行李、机票、包裹等)、汽车识别(公路收费、车票)、集装箱等标准)； 4、邮政通信业务条码标准(挂号信登录、信函分拣、汇票、大宗邮件、特快专递登录、包裹分拣等标准)； 5、仓储业务条码标准(立体仓库货物自动存取、零售业的仓储、制造业的仓储、运输业的仓储等标准)；

  29. 6、制造业条码标准(工作证、过程控制(生产、材料管理、加工控制过程)、车间数据采集、质量保证跟踪、人员管理等标准)；6、制造业条码标准(工作证、过程控制(生产、材料管理、加工控制过程)、车间数据采集、质量保证跟踪、人员管理等标准)； • 7、新闻图书出版业务条码标准(中国标准图书(ISBNl2906-91)、中国标准期刊刊号条码、中国音像制品条码、图书借阅系统条码等标准)；

  30. 8、餐饮服务业条码标准(旅店客房管理、门禁管理、客人管理、结账系统、点菜系统等子标准)；8、餐饮服务业条码标准(旅店客房管理、门禁管理、客人管理、结账系统、点菜系统等子标准)； 9、金融保险业务条码标准(身份证、银行票证管理、银行查账、保险项目管理(保险证件、保险单位等)子标-准)。

  31. 目前我国正式颁布的与条码相关的国家标准 1   GB/T 12904-1998 通用商品条码2  GB/T 12905-1991 条码系统通用术语条码符号术语3  GB/T 12906-1991 中国标准书号（ISBN部分）条码4  GB/T 12907-1991 库德巴条码5  GB/T 12908-1991 三九条码6  GB/T 14257-1993 通用商品条码符号位置7  GB/T 14258-1993 条码符号印刷质量的检验8  GB/T 15425-1994 贸易单元128条码9  GB/T 16827-1997 中国标准刊号（ISSN部分）条码10 GB/T 16829-1997 交插二五条码11 GB/T 16830-1997 储运单元条码12 GB/T 16986-1997 条码应用标识13 GB/T 17172-1997 四一七条码14 GB/T 18284-2000 快速响应矩阵码（QR Code）

  32. 第三节 常用的物流条码 物流条码 一、ENA码（通用商品条形码） 二、交插25码（ITF25） 三、１２８码（贸易单元128条码） 四、二维条码——PDF417

  33. 一、ENA码（通用商品条形码） （一）种类： • ENA-13（标准版）码和ENA -8码（缩短版） （二）标准尺寸： • ENA-13码的标准尺寸是37.29mmx26.26mm,放大倍率是0.8-2.0。 • ENA -8条码符号长度为26.73mm （三） ENA码的结构

  34. ENA码的结构： 模块宽度：0.33mm ENA-13共113个模块 EAN-8共81个模块 表示数字的每个条码字符均由2个条和2个空构成，共七个模块

  35. （四）EAN码编码原则 基本原则 同一商品项目的商品——相同的商品标识代码 不同商品项目的商品——不同的商品标识代码 基本特征——相同——同一商品项目 不同——不同的商品项目 基本特征包括： 商品名称、商标、种类、规格、数量、包装类型 一项基本特征发生变化——不同的商品项目 • 商品标识代码一旦分配，只要商品的基本特征没有发生变化，就应保持不变。 • 同一商品项目——长期连续生产、间断式生产、停止生产——相同的标识代码 • 商品已流通——保存历史纪录——保留标识代码，因此，在重新启用商品标识代码时，还需要考虑此因素。 • 产品代码一经分配，就不再更改，并且是终身的。 是指商品标识代码中的每一位数字不表示任何与商品有关的特定信息。 1、唯一性 2、永久性 3、无含义

  36. （五）EAN码的编码方式 自我检查 自动生成 前置码 制造厂商代码 4-7（4） 校验码 商品代码 8-12（5） 前缀码 1-3 EAN-13码的编码方式： 1.前置码： • 最左边第一个数字，即国家代码的第一码 • 不用条码符号表示，不包括在左侧数据符内 • 其功能仅做为左测数据符的编码设定之用 2.起始符、终止符：101 3.左侧数据符：共有6个数字字符，其编码方式有A、B两种。取决于前置码的大小，规则如表所示。

  37. EAN-13码左侧数据符编码规则 （A与C反码，B与C倒序）

  38. 9 0 2 0 1 8 6902018994262 前置码6 编码规则： A B B B A A 9 0 2 0 1 8 9—A—0001011 0—B—0100111 2—B—0011011 0—B—0100111 1—A—0011001 8—A—0110111

  39. 9 9 4 2 6 2 4.中间分隔符：区分左、右数据符。01010。 5.右侧数据符：包括5位数产品代码与1位检查码。其编码方式采为C类编码规则。 6902018994262 9—1110100 9—1110100 4—1011100 2—1101100 6—1010000 2—1101100

  40. 9 0 2 0 1 8 9 9 4 2 6 2

  41. ENA-8码 ENA 8码共有8位数，当包装面积小於120平方公分以下无法使用标准码时，可以申请使用缩短码。是指用于标识的数字代码为8位的商品条形码，由7位数字表示的商品项目代码和1位数字表示的校验符组成 EAN-8码的编码方式 ： 前置码包括在左侧数据符中，均用A编码方式编码，右侧数据符均用B方式编码。

  42. （六）校验码的计算方法 （1）从代码右侧位置序号2开始，所有偶数位的数字代码求和为A， （2）将上步中的A乘以3为B， （3）从代码位置序号3开始，所有奇数位的数字代码求和为C， （4）将B和C相加为D， （5）取D的个位数E， （6）用10减去E即为校验码数值。

  43. 例：代码 6 9 0 1 2 3 4 5 6 7 8 9 X • 从序号2开始求出偶数位上数字之和A 9+7+5+3+1+9＝34 A • A×3=B 34×3＝102 B • 从序号3开始求出奇数位上数字之和C 8+6+4+2+0+6＝26 C

  44. B+C=D 102+26＝128 D • 取D的个位数为E ，用10减去该个位数，其差即为所求校验码的值 10－8=2，校验码X＝2

  45. 二、交插25码（ITF25） 连续、非定长、自校验、双向条码 物流条码——用于定量、变量储运单元 1983年，交插25码完整的规范被编入美国国家标准中。 我国于1998年3月开始实施GB／T 16829—1997《交插二五条码》国家标准。

  46. 特点 “3185”的交插25条码 交插25码是一种条和空都表示信息的条码 交插25码有两种单元宽度——宽、窄 每一个条码字符由5个单元组成——2宽3窄 字符个数为偶数，奇数个时在左侧补0 条码字符从左到右，奇数：条，偶数位：空 字符集：数字0——9 宽度调节编码法：条码符号中的条和空由宽、窄两种单元组成的条码编码方法 以窄单元(条或空)表示逻辑值“0”，宽单元(条或空)表示逻辑值“l” 宽单元通常是窄单元的2～3倍 起始符：0000，非条码字符 终止符：100，非条码字符 应用于商品批发、仓库、生产/包装识别、运输以及国际航空系统的机票顺序编号等 条码的识读率高，可适用于固定扫描器

  47. 自校验码的计算 条码 4963401 04963401 12345678 左→右 A = ∑偶位×3 (4+6+4+1) ×3 =45   B = ∑奇位 0+9+3+0 =12 C = A+B 45+12 =57 D =个位 7 E = 10-D10-7 =3 校验码为 3

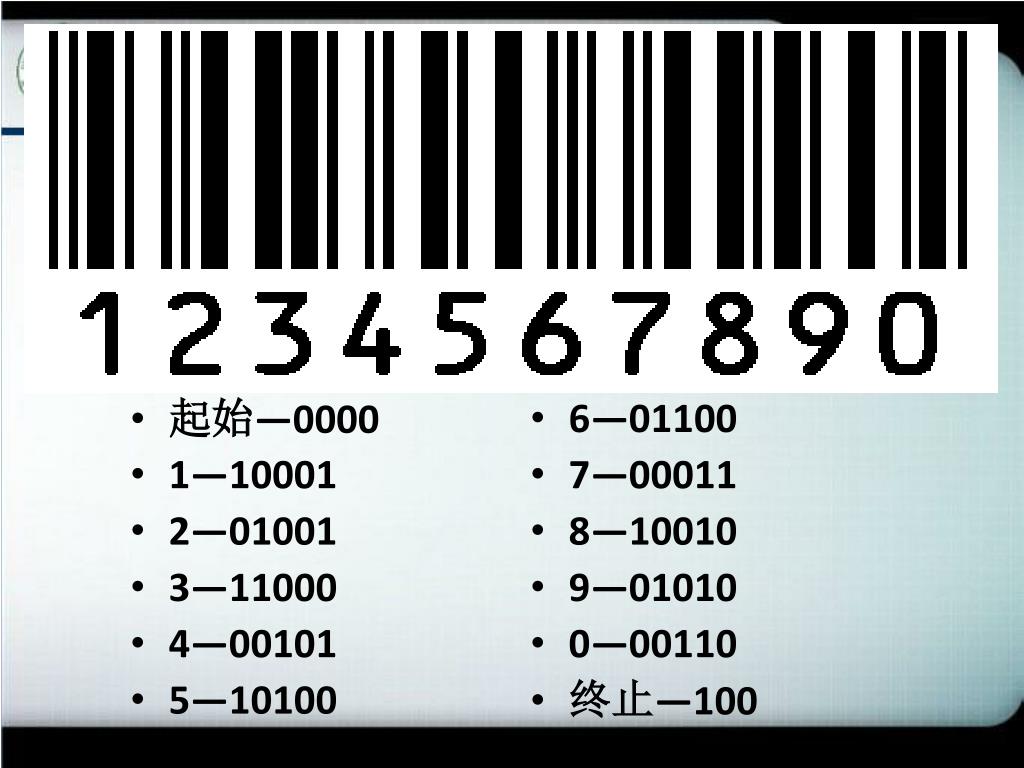

  48. 6—01100 • 7—00011 • 8—10010 • 9—01010 • 0—00110 • 终止—100 起始—0000 1—10001 2—01001 3—11000 4—00101 5—10100

  49. 三、128码（贸易单元128条码） 1981年推出 物流条码 连续型、非定长、有含义的高密度代码 字母数字条码 复杂的条码系统 EAN-128码，我国制定的GB／T15429—94《贸易单元128条码》 由A、B、C三套字符集组成，包括数据符、校验符、终止符，其中C字符集能以双倍的密度来表示全部数字的数据 它能够更多地标识贸易单元的信息，如产品批号、数量、规格、生产日期、交货地、有效期等
