Presentation Transcript


V dali pres dekant r

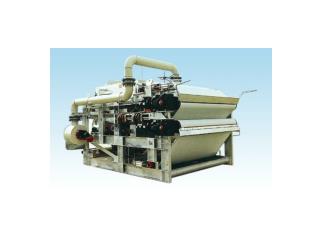

VİDALI PRES(dekantör)


V dali pres dekant r

SIYIRICILAR

DÖNER KÖPRÜLÜ SIYIRICI


V dali pres dekant r

DİP SIYIRICI


V dali pres dekant r

SENSÖRLER


P i d yagrami olu turulmasi pipe and instruments boru ve enstr man d yagrami

P&I DİYAGRAMI OLUŞTURULMASIPIPE AND INSTRUMENTS(BORU VE ENSTRÜMAN DİYAGRAMI)


P i d yagrami nces yapilmasi gereken ler

P&I DİYAGRAMI ÖNCESİ YAPILMASI GEREKEN İŞLER

  • ATIKSUYUN YAPISI BELİRLENMELİ,

  • ARITILABİLİRLİK ÇALIŞMASI YAPILMALI (LABORATUVAR ÖLÇEĞİNDE)

  • DEBİ, KİRLİLİK YÜKLERİ, ARITMA KADEMELERİ BELİRLENMELİ,

  • ARITMA TESİSİ AKIM ŞEMASI OLUŞTURULMALI,

  • KULLANILACAK TANK VE HAVUZ BOYUTLARI HESAPLANMALI,

  • ARITMA TESİSİ PLAN VE KESİTİ ÇİZİLMELİ

  • ARITMA TESİSİ HİDROLİK PROFİLİ OLUŞTURULMALI,

  • MÜMKÜN İSE TESİSİN ÜÇ BOYUTLU ÇİZİMİ YAPILMALI,

  • KULLANILACAK EKİPMANLAR TESPİT EDİLMELİ, HESABI YAPILMALI VE SEÇİMİ YAPILMALI,

  • BORU TİPLERİ SEÇİLMELİ,


P i d yagraminda kodlamalar

P&I DİYAGRAMINDA KODLAMALAR

  • BORU ÖZELLİKLERİ YAZILIRKEN SIRASI İLE

  • 1.BORU UZUNLUĞU (METRE OLARAK YAZILIR),

  • 2.BORU ÇAPI

  • (PE, PVC, HDPE VB. PLASTİK BORULARDA ÇAP MİLİMETRE CİNSİNDEN YAZILIR,

  • ÇELİK BORULARDA ÇAP İNÇ (“) CİNSİNDEN YAZILIR

  • 3.BORU TİPİ YAZILR

  • PLASTİK VE TÜREVİ BORULAR İÇİN ÖRNEK YAZILIM:

  • L=10 M Q150 PVC, L=5M Q50 PVC

  • ÇELİK BORULAR İÇİN ÖRNEK YAZILIM

  • L=105M 6” GA, L=19M 12” PÇ


Ek pman ve n te kodlamalari

EKİPMAN VE ÜNİTE KODLAMALARI

  • ÜNİTE VE EKİPMAN KODLAMALARI 101 NUMARADAN BAŞLAR AKIŞ HATLARINA GÖRE 100 BİRİM ARTIRILARAK 201, 301..... DEVAM EDER

  • AYNI HAT ÜZERİNDEKİ ÜNİTELER 101, 102, 103, 104..... OLARAK DEVAM EDER

  • FARKLI HATTA GEÇİLDİĞİNDE KODLAMA KADEMESİ 100 BİRİM ARTTIRILARAK 201, 202, 203.... OLARAK DEVAM EDER,

  • BETONARME HAVUZLAR H-101, H-102, H-201.... OLARAK KODLANIR,

  • PLASTİK, ÇELİK VB. TANKLAR T-101, T-102, T-103, T-201, T-301.... OLARAK KODLANIR,

  • POMPALAR P-101, P-102, P-103, P-201, P-301.... OLARALAK KODLANIR,

  • KARIŞTIRICILAR K-101, K-102, K-103, K-201, K-301... OLARAK KODLANIR,

  • MAKİNELER M-101, M-102, M-103, M-201, M-301...OLARAK KODLANIR,


V dali pres dekant r

  • VANALAR V-101, V-102, V-103, V-201, V-301.... OLARAK KODLANIR

  • BLOWER VE KOMPRESÖRLER C-101, C-102, C-103, C-201, C-301... OLARAK KODLANIR (C=COMPRESSOR)

  • AERATÖRLER (A=AERATOR) A-101, A-102, A-103, A-201, A-301... OLARAK KODLANIR

  • EKİPMANLAR YEDEKLİ KULLANILIYORSA 101A/S, 102A/S, 103A/S, 201A/S, 301A/S OLARAK KODLANIR.BİR ÜST NUMARAYA GEÇMEZ.

  • SEVİYE KONTROL “LC”= “LEVEL KONTROL” OLARAK KODLANIR, “HL” = “HİGH LEVEL, ÜST SEVİYE”, “LL” = “LOW LEVEL, ALT SEVİYE”. LC 101, LC 102, LC 103, LC 201, LC 301... OLARAK KODLANIR.

  • PH KONTROLÜ “PHC” = “PH CONTROL, PH KONTROLÜ” ANLAMINA GELİR, PH 101, PH 102, PH 103, PH 201, PH 301... OLARAK KODLANIR


Rnek s t mamuller ret m tes s atiksulari

ÖRNEKSÜT MAMULLERİ ÜRETİM TESİSİ ATIKSULARI

  • ATIKSU ÖZELLİKLERİ

  • KOI: 6,300 MG/L

  • YAĞ VE GRES: 750 MG/L

  • AKM: 1,500 MG/L

  • İSTENİLEN ARITILMIŞ SU STANDARDI (KANALA DEŞARJ STANDARDI)

  • KOI: 4,000 MG/L

  • YAĞ VE GRES: 250 MG/L

  • AKM: 500 MG/L


N g r len aritma n teler

ÖN GÖRÜLEN ARITMA ÜNİTELERİ

  • OTOMATİK TEMİZLEMELİ IZGARA,

  • DENGELEME HAVUZU,

  • FLOKÜLASYON (KİMYASAL ARITMA) ÜNİTESİ,

  • DAF (ÇÖZÜZÜNMÜŞ HAVA FLOTASYONU) ÜNİTESİ,

  • DEŞARJ ROGARI

  • ÇAMUR YOĞUNLAŞTIRMA ÜNİTESİ,

  • ÇAMUR SUSUZLAŞTIRMA ÜNİTESİ


Akim emasi

AKIM ŞEMASI


Boyutlu g r n m

ÜÇ BOYUTLU GÖRÜNÜM


Aritma tes s yerle plani

ARITMA TESİSİ YERLEŞİ PLANI


H drol k prof l

HİDROLİK PROFİL


P i d yagrami

P&I DİYAGRAMI
