  1. PROYECTO BEACONS 1/88 Milton Bentos – Héctor Budé Edward A. Murphy Jr.

  2. Aproximación al tema ALGUNOS CASOS EN EL ÁMBITO DE LAS RADIOCOMUNICACIONES TERRESTRES SATELITAL

  3. SONDAS VOYAGER CASO SATELITAL Y a través de que medio se recibe La info?? Voyager 2 14.189.077.000 km Voyager 1 17.410.750.000 km Distancia !!!

  4. Espacio libre ENLACES DE RADIOCOMUNICACIONES Atmósfera

  5. OPERACIÓN SATELITAL CONDICIONES DE TRANSMISIÓN LIMITADAS Y PRESTABLECIDAS CONDICIONES DE RECEPCIÓN CON POSIBILIDADES DE MEJORAS Capa F Partículas solares IONÓSFERA Capa E FUNDAMENTAL SUPERAR PÉRDIDAS EN ESPACIO LIBRE INCLUYENDO ATMÓSFERA Capa D Radiación UV COMPROMISO FRECUENCIAS – DISTANCIAS - POTENCIAS MODELOS DE PROPAGACIÓN

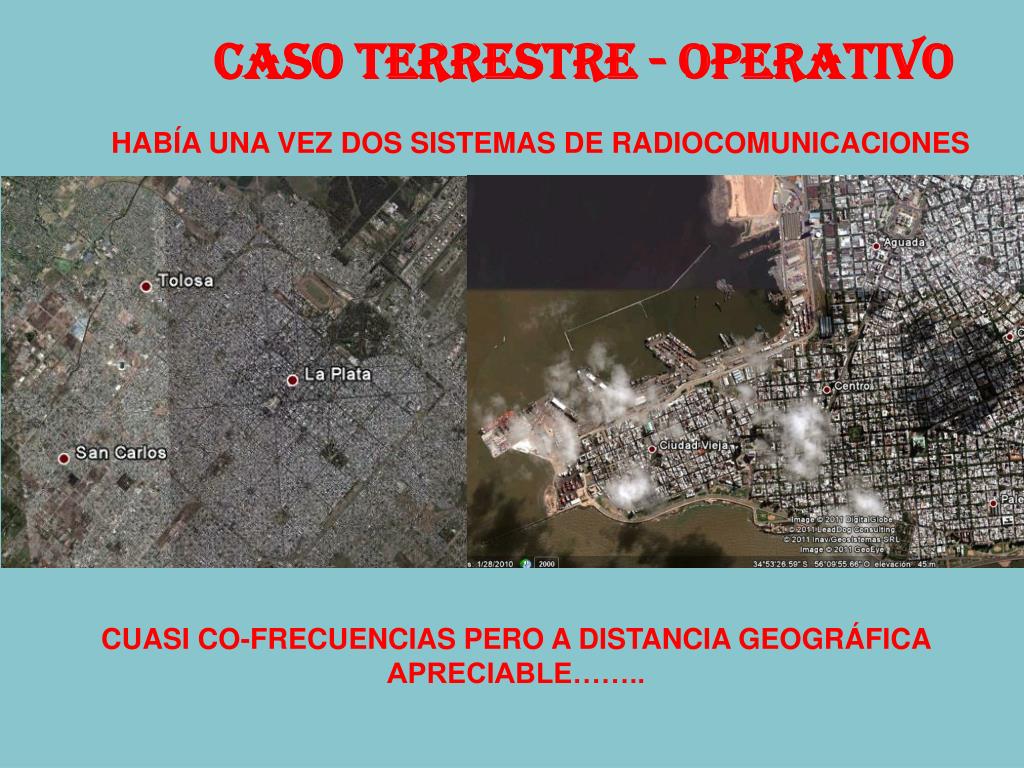

  6. CASO TERRESTRE - OPERATIVO HABÍA UNA VEZ DOS SISTEMAS DE RADIOCOMUNICACIONES CUASI CO-FRECUENCIAS PERO A DISTANCIA GEOGRÁFICA APRECIABLE……..

  7. A 160 km y en la banda de 1900 MHz Y se midieron niveles interferentes de terminales móviles a BTS !!!! ¿Qué modelo de propagación podía predecirlo y en qué condiciones?

  8. Cursos de agua – alturas del terreno – tipos de terreno CASO TERRESTRE – DE DISEÑO Vegetación – edificios – estructuras - etc

  9. MODELOS DE PROPAGACIÓN • Son múltiples (Bullington, Okumura/Hata, Longely-Rice, etc) • En general ofrecen buenos resultados • Se parte de algunos pocos y se adaptan al caso particular (del radioenlace o sistema) • Dificultad en la elección del modelo óptimo • Desarrollo tecnológico y reducción de recursos exige optimización • ….

  10. EJEMPLO DE LA DIFICULTAD DE ELECCIÓN Aproximación Pérdidas de espacio libre LOH = A + B Log (d) – a(hm) + C Y los valores de los parámetros A – B - C – a ??

  11. Comunes a todo tipo de área A = 69,55 + 26,16log(f) - 13,82log hb) B = 44,9 - 6,55log(hb) Zona rural (open land) a(hm) = (1,1 log(f) – 0,7)hm – (1,56 log(f) – 0,8) C = -4,78(log(f))2 + 18,33 log(f) - 40,94 Zona Suburbana (Suburbs) a(hm) = (1,1 log(f) – 0,7 ) hm – (1,56 log (f) – 0,8) C = -2(log(f/28))2 - 5,4 Zona Urbana de ciudad media (Mediumcity) a(hm) = (1,1 log(f) – 0,7 ) hm – (1,56 log(f) – 0,8) C = 0 Zona Urbana de gran ciudad (Largecity) a(hm) = 8,29(log(1,54 hm ))2 - 1,1 C=0 f ≤ 400 MHz a(hm) = 3,2(log(11,75 hm ))2 - 4,97 C=0 f ≥ 400 MHz

  12. Oportunidad Para evaluar los modelados desarrollados en otros ámbitos geográficos de forma de verificar su adaptabilidad y, de ser el caso, adecuarlos a URG para permitir optimizar los diversos procesos involucrados en la temática

  13. ases para la valuación nalítico-práctica de bertura de uestro istema de radiocomunicaciones Y EL PROYECTO ?? BEACONS ????

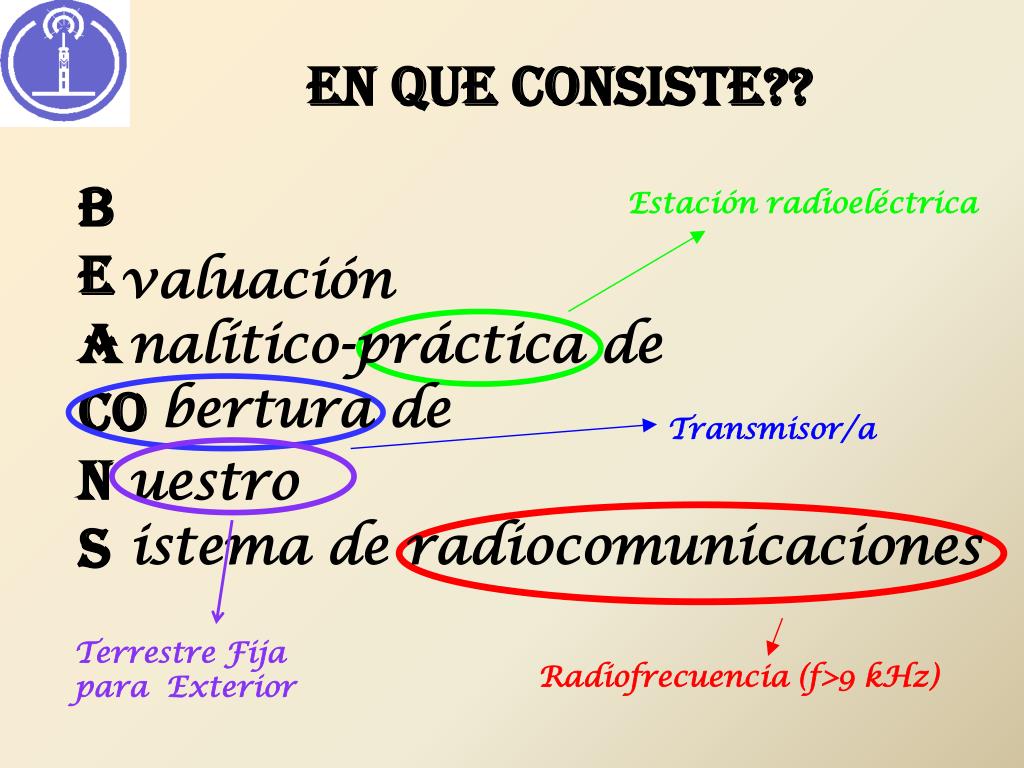

  14. EN QUE CONSISTE?? BEACONS Estación radioeléctrica valuación nalítico-práctica de bertura de Transmisor/a uestro istema de radiocomunicaciones Terrestre Fija para Exterior Radiofrecuencia (f>9 kHz)

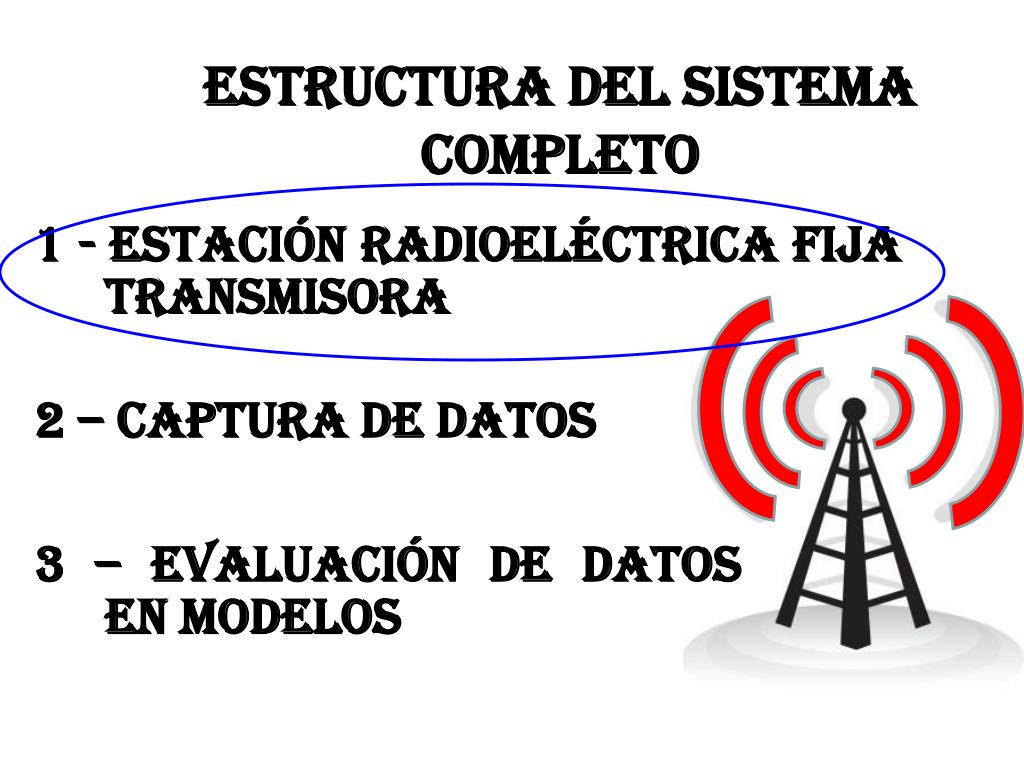

  15. Estructura del sistema COMPLETO 1 - ESTACIÓN RADIOELÉCTRICA fija transmisora 2 – captura de datos 3 – EVALUACIÓN DE DATOS EN MODELOS

  16. Parámetros modelado de la tropósfera QUÉ debe TRANSMITir?? Temperatura Presión Humedad hidrometeoros Parámetros TÉCNICOS Parámetros GEOGRÁFICOS POTENCIA ESTADO BATERÍA UBICACIÓN HORARIO

  17. EN QUÉ BANDA? RAZÓN? TDT ICM 4G

  18. CONSIDERACIONES BÁSICAS DE DISEÑO TRANSPORTABLE MONTAJE SUPERFICIAL APROVECHAR EXPERIENCIAS PROYECTOS GLOBO ÁREA DE SERVICIO DE VARIOS KM POTENCIA RF 5-10W

  19. PROYECTO BEACONS

  20. Diseño de la Estación Estructura básica • Adquisición y • procesamiento de Datos • Etapa de Radiofrecuencia

  21. Adquisición de Datos

  22. PROCESAMIENTO de Datos

  23. Etapa de RF

  24. Diagramade Bloques

  25. PROGRAMACIÓN • SOFTWARE en lenguaje C • NO PROPIETARIO • Código SURGIDO DE: • Trabajo Final de Sistemas Embebidos para Tiempo Real • TRABAJOS “GLOBOS” • DESARROLLO PROPIO • Arquitectura SELECCIONADA • “Round Robin” con Interrupciones

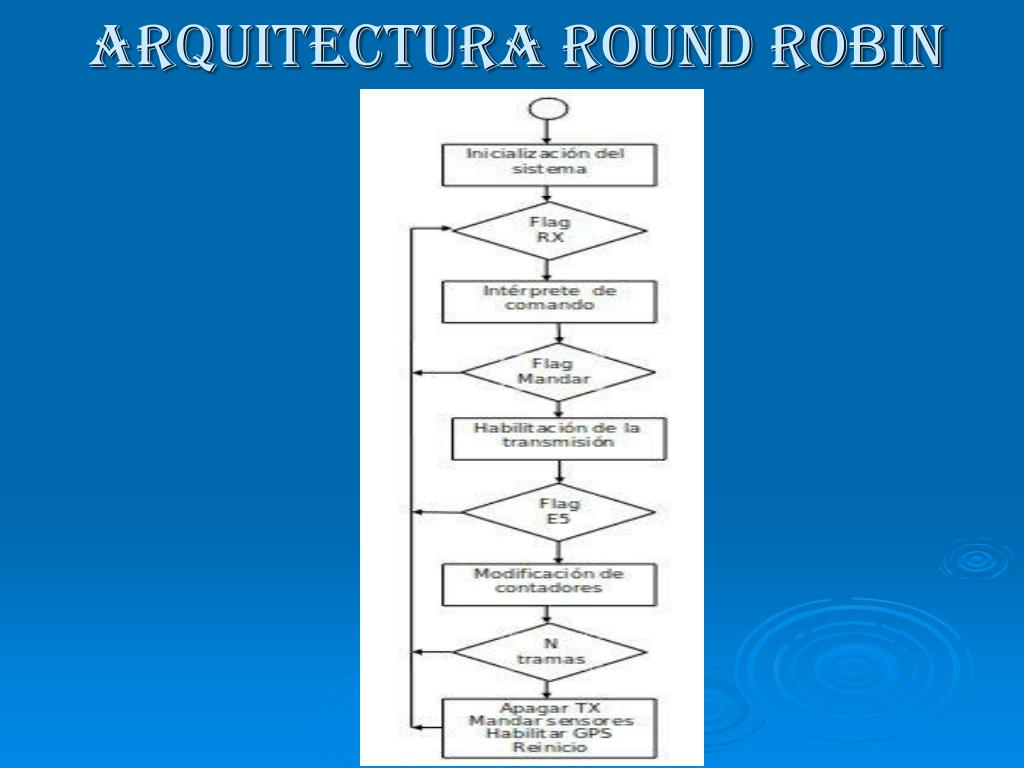

  26. Arquitectura Round Robin

  27. Placa de Sensores GPS Hidrometeoros Temperatura Humedad Presión

  28. Placa de Datos JTAG Modulador Micro Cristal 16 MHz SPI

  29. Driver Micro 2902

  30. SiNTETIZADOR sintetizador

  31. Amplificador de Potencia Trans.Pot. Microstrip

  32. Aspectos complementarios • Alimentación • Estandarización de Gabinete • Soporte

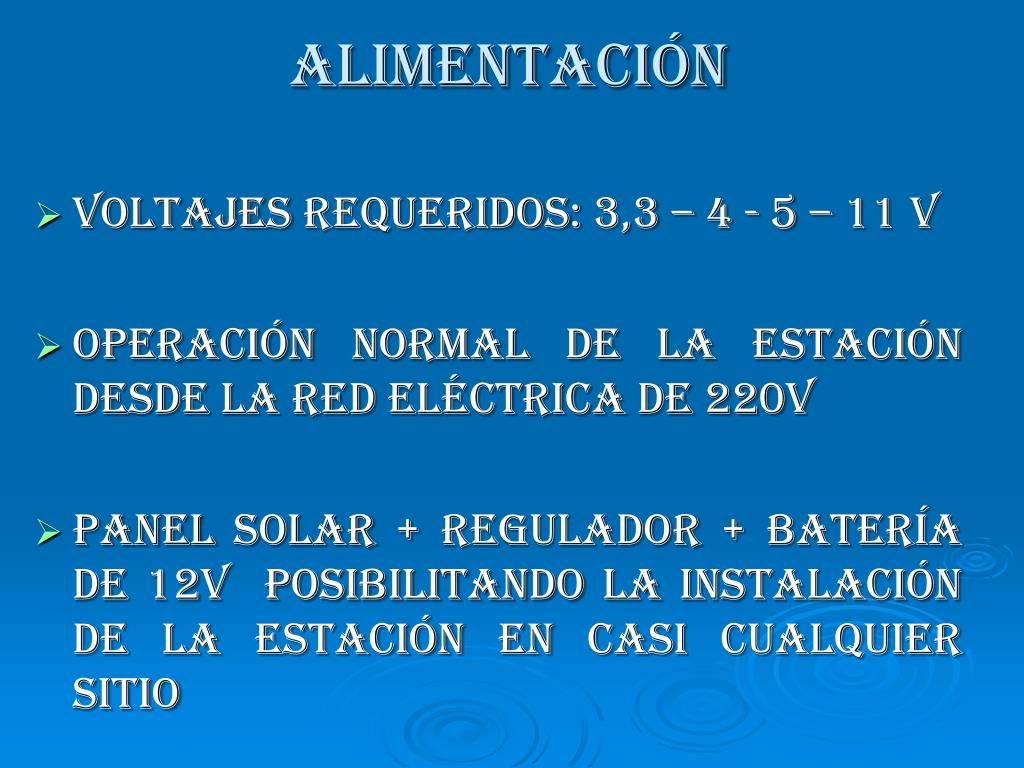

  33. Alimentación • Voltajesrequeridos: 3,3 – 4 - 5 – 11 v • Operación normal de la estación desde la red eléctrica de 220V • Panel Solar + Regulador + Batería de 12V posibilitando la instalación de la estación en casi cualquier sitio

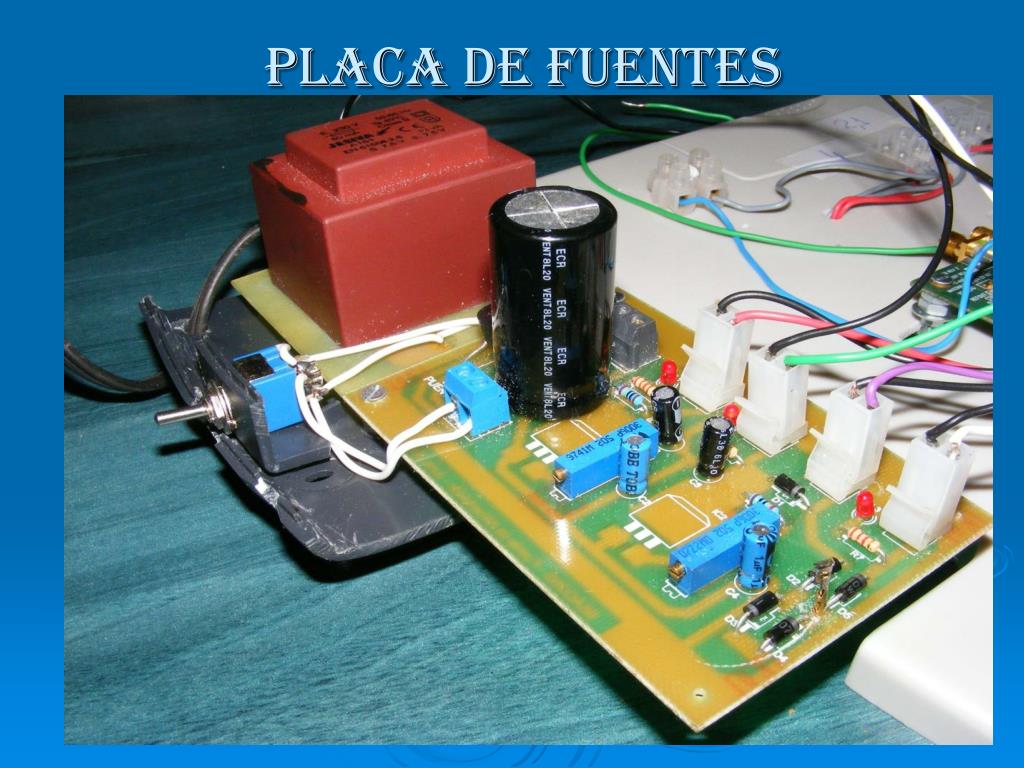

  34. Placa de Fuentes

  35. Estandarización del Gabinete Calificación NEMA 3R, protege de las inclemencias a las diversas placas, las baterías y el regulador del panel solar.

  36. Soporte

  37. PROYECTO BEACONS

  38. Algunos de los RETOS enfrentados • PREVISIONES DE TIEMPO FUERON ALTAMENTE INSUFICIENTES • COMPONENTES SMD EN URUGUAY (y que decir de conectores y cables??) – encapsulados • RECEPCIÓN DE COMPONENTES DESDE EL EXTERIOR • DISPONIBILIDAD DE ELEMENTOS PARA TRANSMITIR EN SEGMENTO SUPERIOR DE 925 mhZ EN CONDICIONES IMPUESTAS • DESARROLLAR SOFTWARE ESPECÍFICO, AL PRINCIPIO NO CONSIDERADO • Indisponibilidad de equipos para calibración

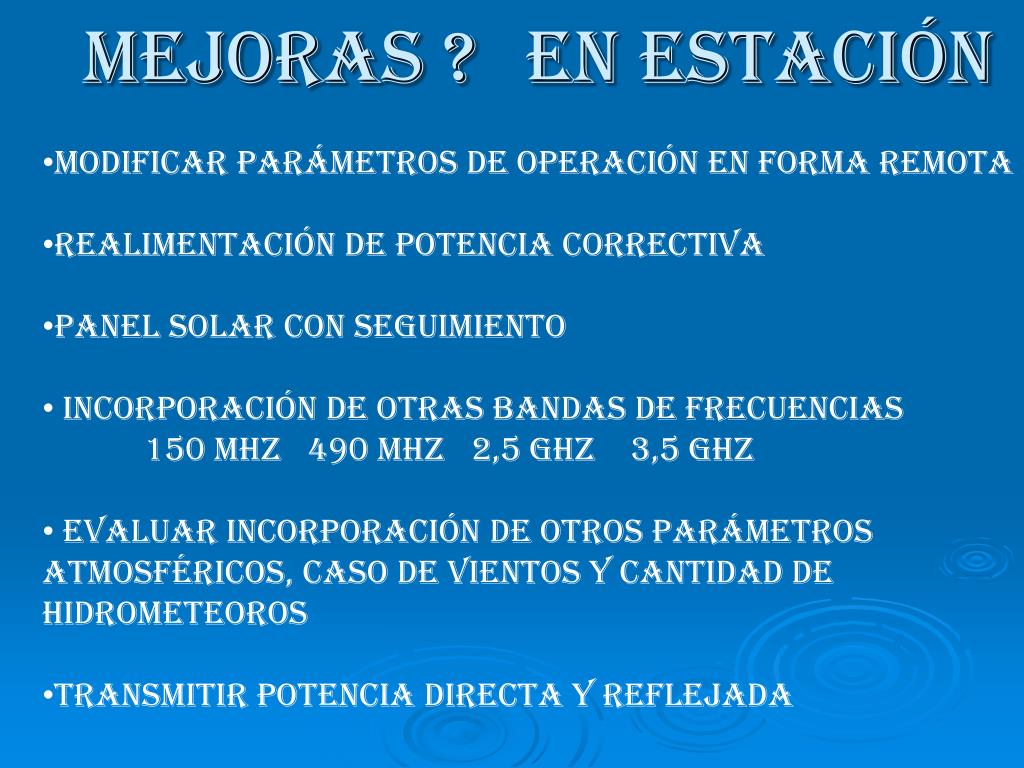

  39. Mejoras ? • modificar parámetros de operación en forma remota • Realimentación de potencia correctiva • panel solar con seguimiento • Incorporación de otras bandas de frecuencias • 150 MHz 490 MHz 2,5 GHz 3,5 GHz • Evaluar incorporación de otros parámetros atmosféricos, caso de vientos y cantidad de hidrometeoros • Transmitir potencia directa y reflejada En estación

  40. Mejoras ? En sistema • establecer explícitamente el protocolo para realizar las mediciones de intensidad de campo eléctrico • establecer explícitamente el protocolo para evaluar los resultados obtenidos en función de cada uno de los modelos de propagación considerados

  41. Preguntas ?

  42. Off the records
