  1. HABITATGE: Instal·lacions

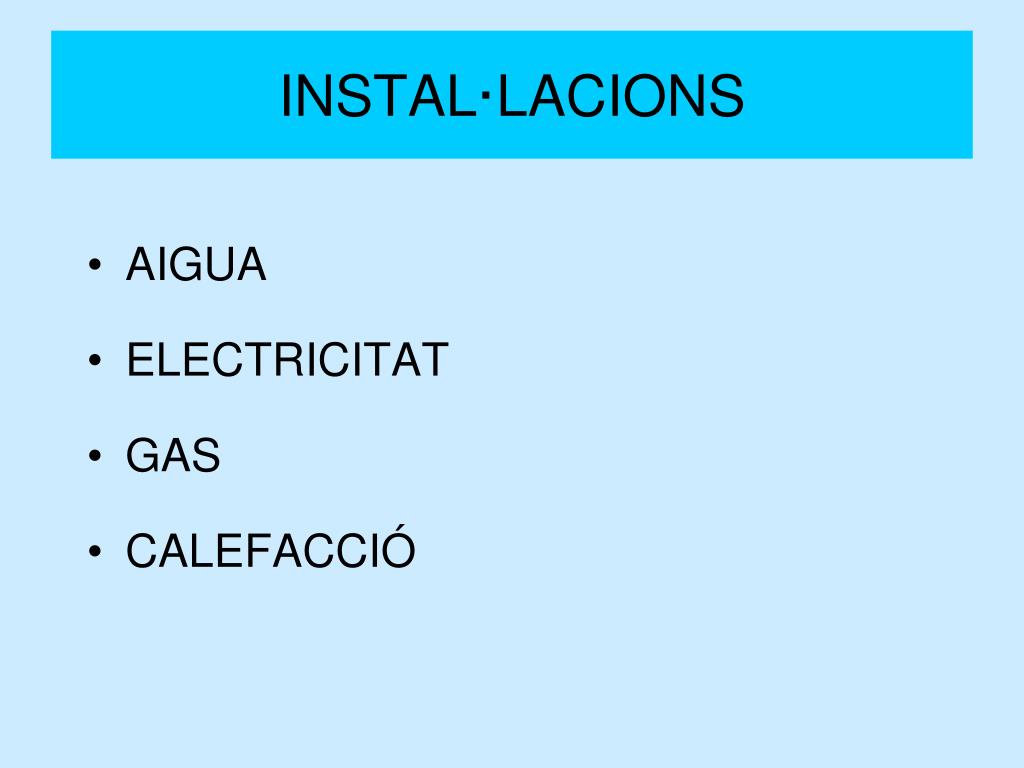

  2. INSTAL·LACIONS • AIGUA • ELECTRICITAT • GAS • CALEFACCIÓ

  3. AIGUA

  4. AIGUA

  5. AIGUA Cobreix: higiene, beure, cuina Xarxes: Sanitària (aigua potable) Sanejament (pluvials i residuals)

  6. AIGUA SANITÀRIA Xarxa de captació Aigua a pressió: -Bombes -Dipòsits elevats

  7. AIGUA SANITÀRIA: Habitatge -Escomesa -Comptadors -Muntant -Escalfador

  8. AIGUA SANITÀRIA: Elements CANONADES: diferent diàmetre i material(coure, acer, PVR) CLAUS DE PAS: general, a cada estança i aparell AIXETES: Regulen cabal

  9. AIGUA SANITÀRIA: Elements ESCALFADORS: de gas o elèctrics DIPÒSITS: Amb sobreeixidor i regulador d’entrada APARELLS SANITARIS:

  10. AIGUA SANITÀRIA: Simbologia

  11. AIGUA SANITÀRIA: Dimensionat • Q: Cabal (l/s o m3/s) • v: velocitat aigua 0.5 a 2 m/s • Ø: diàmetre (estàndards) • Kp: Coef simultaneïtat Q = v·(π·Ø²/4) Qt = Qi·Kp

  12. SANEJAMENT -Sifó o pot sifònic -Baixant -Col·lector -Arqueta sifonal

  13. SANEJAMENT El SIFÓ

  14. SANEJAMENT

  15. GAS -Gasos liquats del petroli: butà i propà, en bombona. Més pesat que l’aire -Gasos canalitzats: gas natural o ciutat, que arriben a la vivenda des dels centres de distribució. Més lleuger que l’aire

  16. GAS (GLP) Bombona Regulador

  17. GAS CANALITZAT Metaners Extracció Fracking Gasoducte

  18. GAS CANALITZAT Regasificació (Barcelona) Emmagatzematge

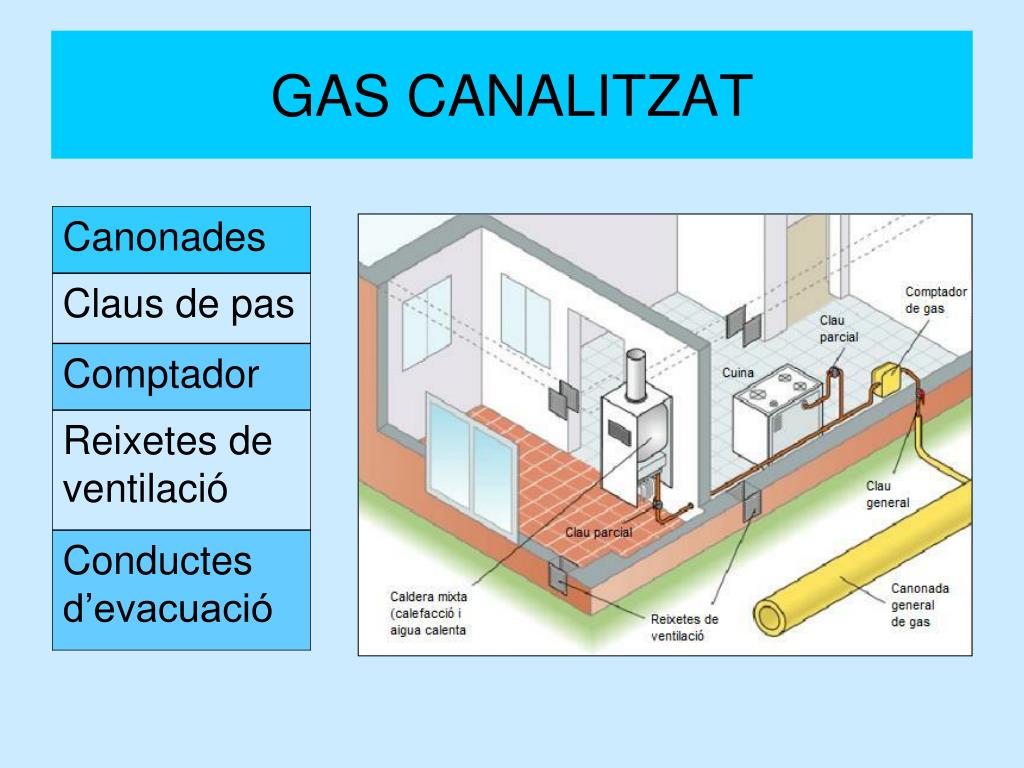

  19. GAS CANALITZAT

  20. ELECTRICITAT Caixa general de protecció Comptador (kWh) ESCOMESA

  21. ELECTRICITAT Quadre de comandament

  22. ELECTRICITAT

  23. ELECTRICITAT: Dimensionat Apliquem potència I = P / V V = 230V llei d’Ohm R = ε / I ε pèrdues de voltatge resistència R = ρ·2·L / s s = 2·ρ·L·P/V·ε Obtenim

  24. ELECTRICITAT: Dimensionat Cal conèixer el material del cable: Un cop calculada la secció, cal triar la normalitzada (en mm2): 0.5 0.75 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 Després cal recalcular les pèrdues ε = 2·ρ·L·P / V·s

  25. CALEFACCIÓ Convecció Convecció Radiació natural forçada

  26. CALEFACCIÓ: Components • Caldera • Vas d'expansió (dil·latació) • Circuit de distribució de la calor • Elements de regulació i control

  27. CALEFACCIÓ: Caldera Elèctrica Solar

  28. CALEFACCIÓ: Caldera Convencional Estanca Condensació De gas

  29. CALEFACCIÓ: Circuit claus de pas purgadors (aire acumulat) canonades radiadors

  30. CALEFACCIÓ: Regulació i control Termòstat programadors aixetes (fixa Tº) (fixa temps) termostàtiques
