Presentation Transcript

  1. 欢迎专家、领导 莅临指导！

  2. 1.此 图形轮廓有何特点？ 图形轮廓由凹凸圆弧相切连接而成 2.G71加工零件轮廓特点？ 零件沿X轴的外形必须单调递增或单调递减 3.如何编写凹凸线轮廓类零件加工程序？

  3. G71指令的缺陷

  4. G73指令的运用 教者：杨忠华 班 级：08数控2班

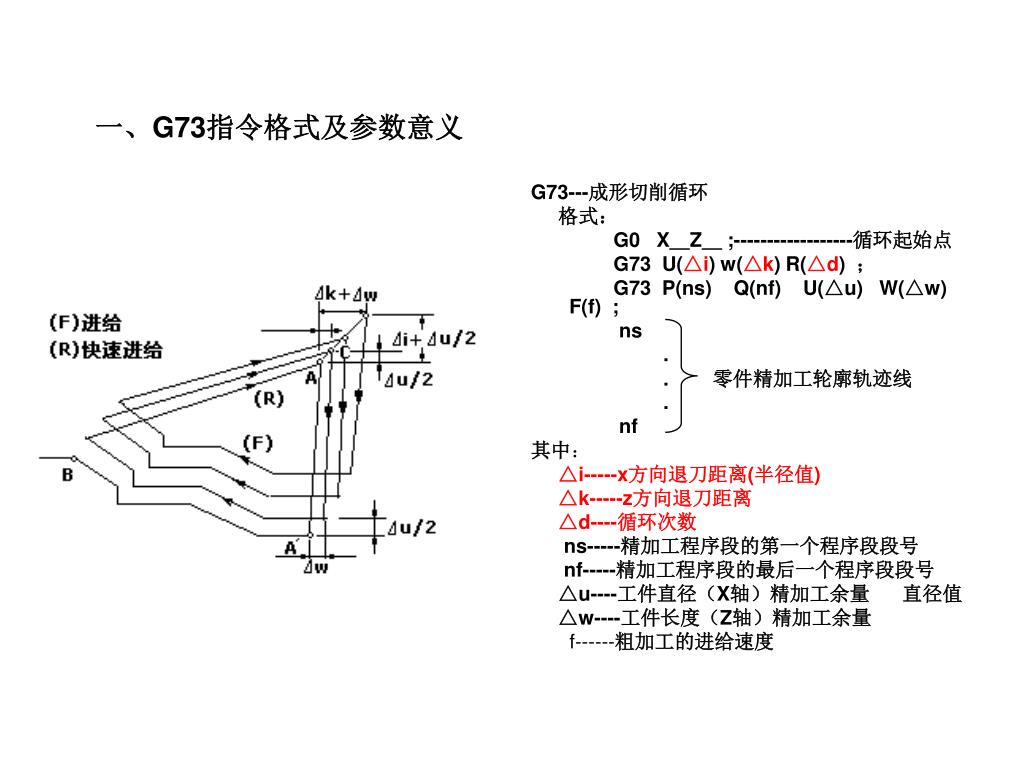

  5. G73---成形切削循环 格式： G0 X＿Z＿ ;------------------循环起始点 G73 U(△i) w(△k) R(△d) ； G73 P(ns) Q(nf) U(△u) W(△w) F(f) ; ns . . 零件精加工轮廓轨迹线 . nf 其中： △i-----x方向退刀距离(半径值) △k-----z方向退刀距离 △d----循环次数 ns-----精加工程序段的第一个程序段段号 nf-----精加工程序段的最后一个程序段段号 △u----工件直径（X轴）精加工余量 直径值 △w----工件长度（Z轴）精加工余量 f------粗加工的进给速度 一、G73指令格式及参数意义

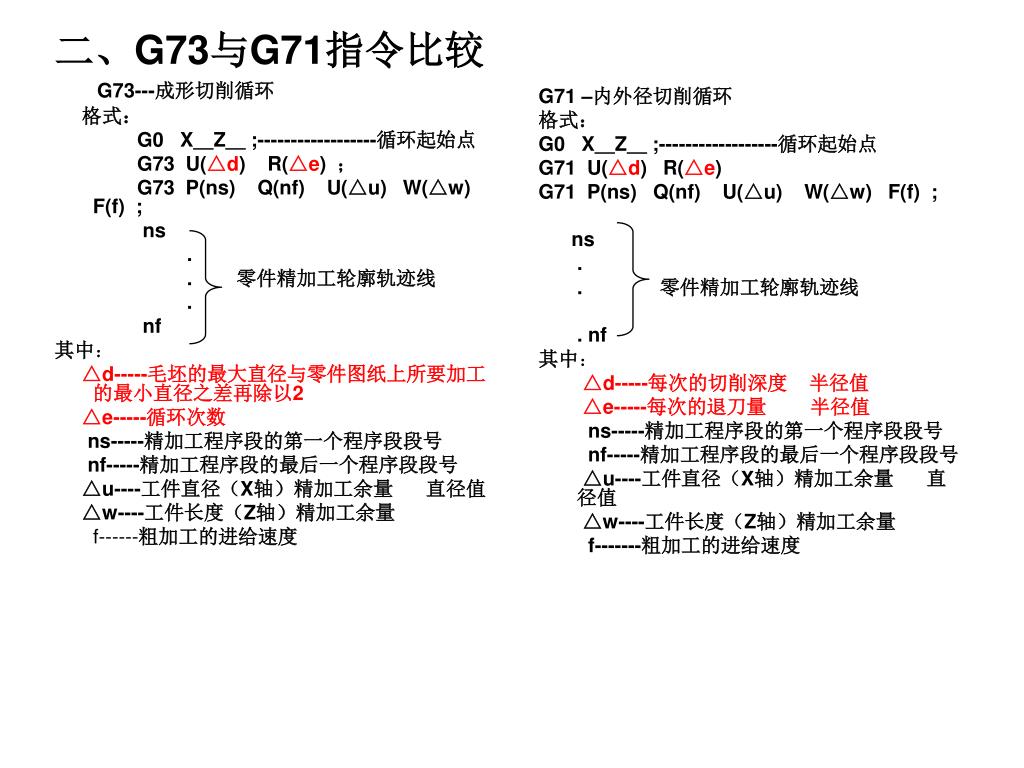

  6. 二、G73与G71指令比较 G73---成形切削循环 格式： G0 X＿Z＿ ;------------------循环起始点 G73 U(△d) R(△e) ； G73 P(ns) Q(nf) U(△u) W(△w) F(f) ; ns . . 零件精加工轮廓轨迹线 . nf 其中： △d-----毛坯的最大直径与零件图纸上所要加工的最小直径之差再除以2 △e-----循环次数 ns-----精加工程序段的第一个程序段段号 nf-----精加工程序段的最后一个程序段段号 △u----工件直径（X轴）精加工余量 直径值 △w----工件长度（Z轴）精加工余量 f------粗加工的进给速度 G71 –内外径切削循环 格式： G0 X＿Z＿ ;------------------循环起始点 G71 U(△d) R(△e) G71 P(ns) Q(nf) U(△u) W(△w) F(f) ; ns . . 零件精加工轮廓轨迹线 . nf 其中： △d-----每次的切削深度 半径值 △e-----每次的退刀量 半径值 ns-----精加工程序段的第一个程序段段号 nf-----精加工程序段的最后一个程序段段号 △u----工件直径（X轴）精加工余量 直径值 △w----工件长度（Z轴）精加工余量 f-------粗加工的进给速度

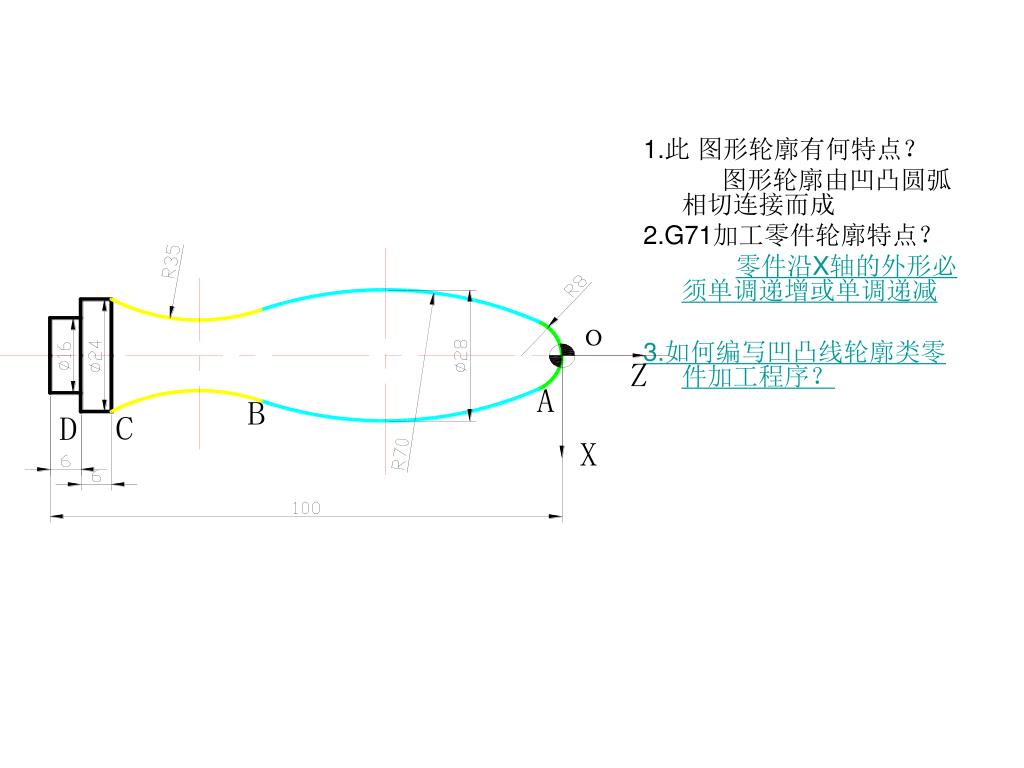

  7. 三、分析零件 1.零件要求 此零件的结构形状为圆弧连接，因此圆弧跟圆弧之间的连接要圆滑。 2.位置点 零件的编程原点: 零件最右端与工件的回转中心的交点(O点) 换刀点： 为防止刀具与工件或尾座相碰，换刀点设在（X100，Z100）的位置 循 环起始点： 为减少循环加工次数，应尽量设在离工件近一点，（X32，Z2） 3.加工工艺卡(见右边) 4.基点位置的坐标值 O点（0，0） A点（14.45，-4.57） B点（19.38，-58.8） C点（24，-88） D点（24，-94）

  8. O1235（程序名称） M03S600(主轴正转，每分钟600转) T0101（调用1号刀，1号刀补） G00X100Z100(定位到换刀点) G00X32Z2（定位到循环的起刀点） G73U15R10 （单边总的切削深度15mm,分10次完成) G73P10Q20U0.2W0F0.2（精加工程序顺序号从10到20） N10G01X0Z0 (从O点开始) G03X14.45Z-4.57R8（O点到A点） G03X19.38Z-58.8R70 （A点到B点） G02X24Z-88R35 （B点到C点) G01X24Z-105（C点到 ) N20G01X32（精加工程序结束） M03S1000(主轴正转，每分钟1000转) G00X32Z2（定位到循环的起刀点） G70P10Q20F0.1 （调用精加工程序顺序号从10到20， 进行精加工） G00X100Z100（刀具返回换刀点） M03S450(主轴正转，每分钟450转) T0202（换切槽刀，刀宽=4mm） G00X26Z-98 G01X16F0.1 G00X26 G00Z-102 G01X16F0.1 G00X26 G00Z-104 G01X1Z-104F0.1(进行切断) G00X32（x方向退刀） G00X100Z100（返回到换刀点) T0101 （调用1号刀，1号刀补） M05（主轴停止） M02(程序结束) ， 四、编写程序

  9. 五、注意事项 • 1.循环起点设定离工件要靠近 • 2.精加工程序第一段的程序段名和最后一段程序段名的前后一致 • 3.精加工程序第一段的程序段名和最后一段程序段名的位置正确 • 4.精加工程序第一段的程序段名和最后一段程序段名的之间的程序不能有语法错误 • 5.G73指令适用于加工铸造、锻造的零件

  10. 六、总结

  11. 七、作业 习题集 shcz-13

  12. 谢谢光临！
