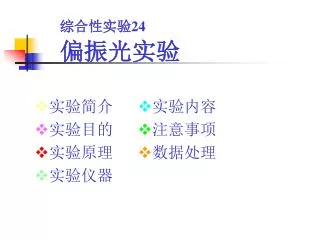

  1. 综合性实验24 偏振光实验 • 实验简介 • 实验目的 • 实验原理 • 实验仪器 • 实验内容 • 注意事项 • 数据处理

  2. 实验简介 光的偏振现象证明了光波是一种横波，即光的振动方向是垂直于它的传播方向的。

  3. 实验目的 1、观察光的偏振现象，掌握产生偏振光的方法 2、学会区分自然光、偏振光、部分偏振光 3、测量平玻璃片的起偏角及相对折射率

  4. 实验原理 1. 偏振片、起偏与检偏 偏振光通过旋转的检偏器， 光强发生变化 . 自然光 线偏振光 . . . . 起偏器 检偏器

  5. 布儒斯特定律示意图 实验原理 2. 反射起偏、布儒斯特定律

  6. 实验仪器 成套wpz偏振光实验仪、偏振片（二片）

  7. 实验内容 一、观察光的偏振现象 1、调整好偏振光实验仪：两转轴同轴，光源及各元件 同轴等高； 2、在激光器前装一检偏器，旋转检偏器一周，观察光 强有无变化，判断光源类型； 3. 再装上检偏器，旋转检偏器一圈，观察光强有无变化。 二、测布儒斯特角，计算平玻片的折射率

  8. 三、验证马吕斯定律 • 1、旋转起偏器，使光强为0，旋转检偏器0°、30°、45°、60°、90°分别读出光电流值I； • 2、在直角坐标纸上做I=I0cos2θ。

  9. 注意事项 （1）取放光学元件应小心，不许触摸光学表面。 （2）因有些偏振片的检偏特性不理想， 不能完全消光，只有采取比较的方法， 找到一个消光相对来说能达到最暗的位置。

  10. 【预习思考题】 • 利用偏振片，如何区分自然光、部分偏振光、偏振光？ • 反射光为偏振光时，其振动方向与入射面有何关系？
