Rint sv delem
Érintésvédelem

Készítette: Szántó Bálint


C lja
Célja

  • Az érintésvédelem célja, hogy intézkedésekkel megelőzze a villamos berendezések aktív részével való érintkezést (közvetlen érintésvédelem), valamint elhárítsa a villamos berendezések üzemszerűen feszültség alatt nem álló de meghibásodás folytán feszültség (testzárlat) alá kerülő részének érintéséből származó veszélyeket (közvetett érintésvédelem).

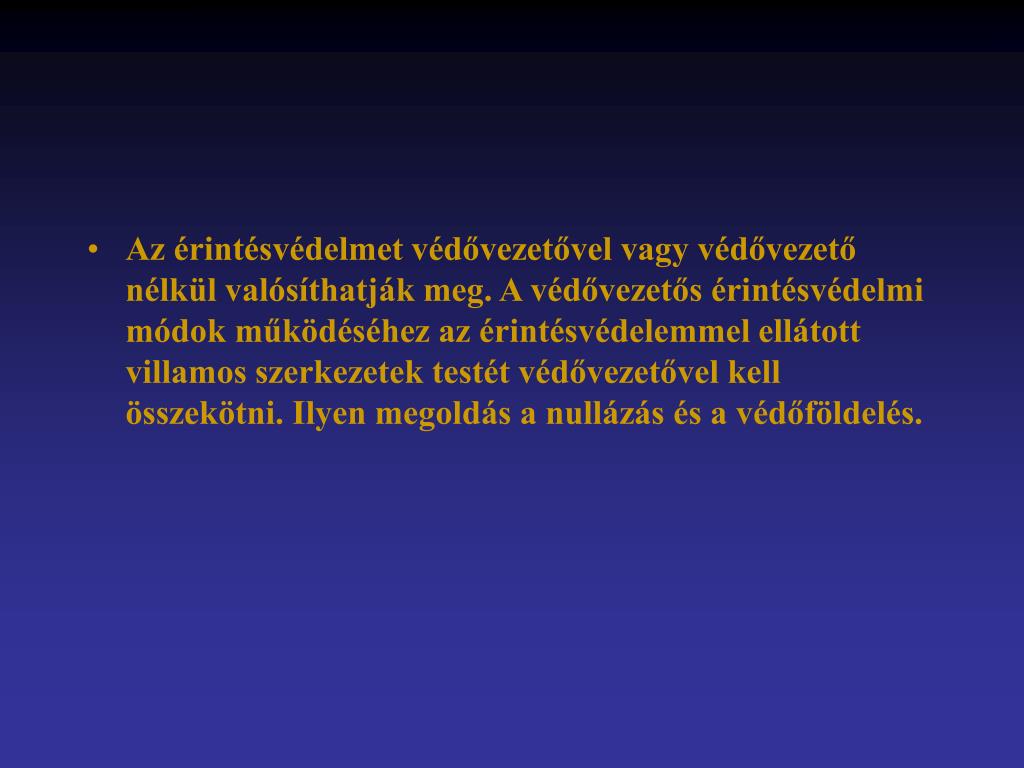

  • Az érintésvédelmet védővezetővel vagy védővezető nélkül valósíthatják meg. A védővezetős érintésvédelmi módok működéséhez az érintésvédelemmel ellátott villamos szerkezetek testét védővezetővel kell összekötni. Ilyen megoldás a nullázás és a védőföldelés.

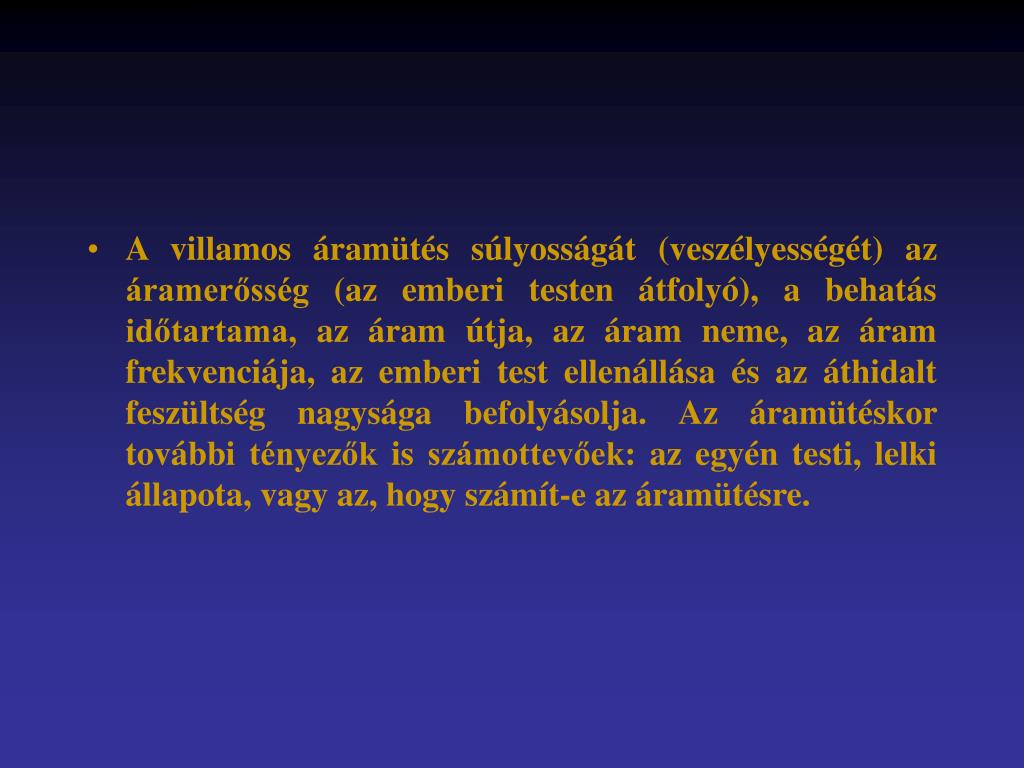

  • A villamos áramütés súlyosságát (veszélyességét) az áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.


  • A áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.veszélyesség szempontjából az érzékelhető áramerősség átlagosan 0,5... 1 mA, amelyet érzetküszöbnek nevezünk. Veszélyes az a határ, amely a végtagizmok görcseit kiváltja. Ez az elengedési áramerősség kb. 10...20mA . A 80mA körüli áram-erősség már a szívkamra és a pitvar egyidejű összehúzódását okozza, aminek következtében a normális szívműködés az áram megszűnése után is szünetelhet. Klinikai, majd biológiai halált okozhat a 100 mA-es vagy nagyobb áramerősség.


Rint sv delmi oszt lyok
Érintésvédelmi osztályok áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.


Rint sv delmi oszt lyok1
Érintésvédelmi osztályok áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.

0. Érintésvédelmi osztályú gyártmány. Az áramütés elleni védelem az üzemi szigetelésen alapul. A gyártmány testén védővezető csatlakoztatására nincs lehetőség, az üzemi szigetelés meghibásodása esetén a védelem a környezetre hárul (pl. a környezet elszigetelése).

  • I. Érintésvédelmi osztályú gyártmány. Az üzemi szigetelésen kívül járulékos óvintézkedéseket is alkalmaznak. A gyártmány testéhez csatlakoztatható a villamos hálózat vezetője úgy, hogy a megérinthető villamos vezető részek még az üzemi szigetelés meghibásodása esetén sem kerülhetnek veszélyes feszültség alá (pl. nullázás, védőföldelés).


Rint sv delmi oszt lyok2
Érintésvédelmi osztályok áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.

II. Érintésvédelmi osztályú gyártmány. Az üzemi szigetelésen kívül járulékos óvintézkedésként a gyártmányt kettős szigeteléssel vagy megerősített szigeteléssel látják el. A védelem független a villamos hálózattól. A felhasználó az adattáblán látható kettős négyzet jelről ismeri fel.

III. Érintésvédelmi osztályú gyártmány. Az áramütés elleni védelem megoldása az érintésvédelmi törpefeszültségű tápláláson alapul.


Rint sv delmi m dszerek

Az egyik csoportba az ún. áramerősség (az emberi testen átfolyó), a behatás időtartama, az áram útja, az áram neme, az áram frekvenciája, az emberi test ellenállása és az áthidalt feszültség nagysága befolyásolja. Az áramütéskor további tényezők is számottevőek: az egyén testi, lelki állapota, vagy az, hogy számít-e az áramütésre.aktív érintésvédelmi módszerek tartoznak, amelyeket az jellemez, hogy ha az érintési feszültség meghaladja a megengedett értéket, akkor önműködően , az előírt időn belül lekapcsolja a meghibásodott készüléket.

Aktív érintésvédelmi módszerek:

- védőföldeléses jel VF

- nullázás NU

- egyenpotenciálra hozás EPH

- áramvédő – kapcsolás ÁVK.

A másik csoportba az ún. passzív érintésvédelmi módszerek tartoznak, amelyeknek jellemzője, hogy az érintési feszültséget mindig veszélytelen értéken tartják, tehát lekapcsolás nem szükséges.

Passzív érintésvédelmi módszerek:

- kettős szigetelés KSZ

- törpefeszültség TF

- védőelválasztás VE

Érintésvédelmi módszerek

Két fő típusa:

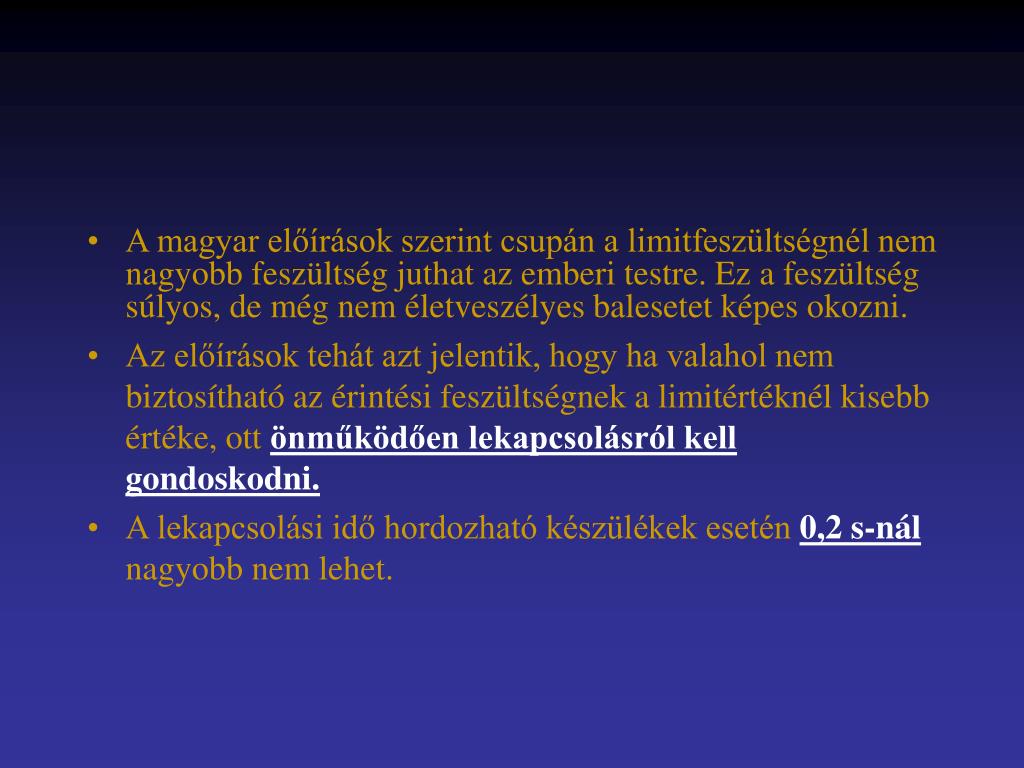

  • A magyar előírások szerint csupán a limitfeszültségnél nem nagyobb feszültség juthat az emberi testre. Ez a feszültség súlyos, de még nem életveszélyes balesetet képes okozni.

  • Az előírások tehát azt jelentik, hogy ha valahol nem biztosítható az érintési feszültségnek a limitértéknél kisebb értéke, ott önműködően lekapcsolásról kell gondoskodni.

  • A lekapcsolási idő hordozható készülékek esetén 0,2 s-nál nagyobb nem lehet.


Els seg lyny jt s ram t s eset n
Elsősegélynyújtás áramütés esetén limitfeszültségnél nem nagyobb feszültség juthat az emberi testre. Ez a feszültség súlyos, de még nem életveszélyes balesetet képes okozni.


Els seg lyny jt s ram t s eset n1
Elsősegélynyújtás áramütés esetén limitfeszültségnél nem nagyobb feszültség juthat az emberi testre. Ez a feszültség súlyos, de még nem életveszélyes balesetet képes okozni.

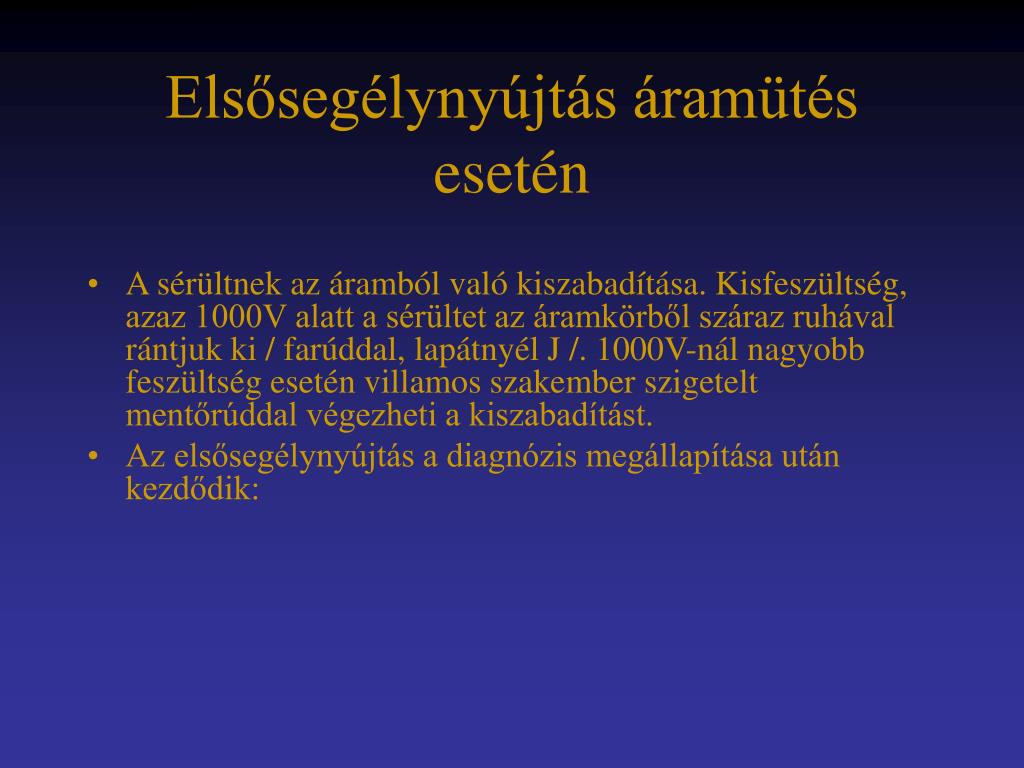

  • A sérültnek az áramból való kiszabadítása. Kisfeszültség, azaz 1000V alatt a sérültet az áramkörből száraz ruhával rántjuk ki / farúddal, lapátnyél J /. 1000V-nál nagyobb feszültség esetén villamos szakember szigetelt mentőrúddal végezheti a kiszabadítást.

  • Az elsősegélynyújtás a diagnózis megállapítása után kezdődik:


Els seg lyny jt s ram t s eset n2
Elsősegélynyújtás áramütés esetén limitfeszültségnél nem nagyobb feszültség juthat az emberi testre. Ez a feszültség súlyos, de még nem életveszélyes balesetet képes okozni.

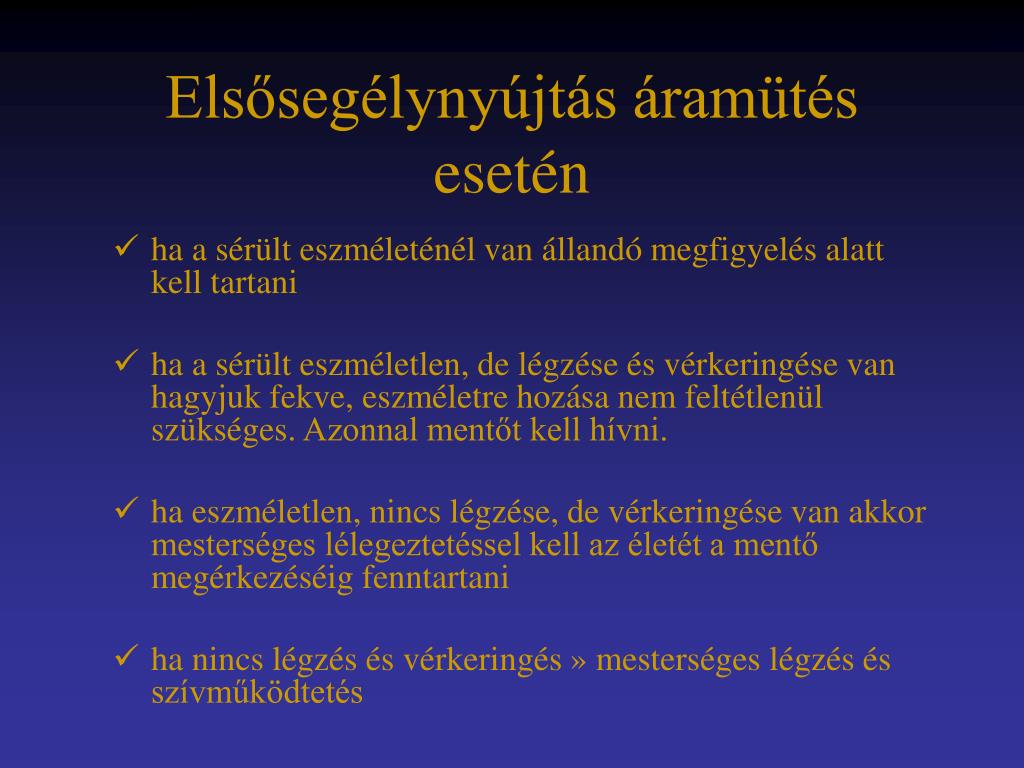

  • ha a sérült eszméleténél van állandó megfigyelés alatt kell tartani

  • ha a sérült eszméletlen, de légzése és vérkeringése van hagyjuk fekve, eszméletre hozása nem feltétlenül szükséges. Azonnal mentőt kell hívni.

  • ha eszméletlen, nincs légzése, de vérkeringése van akkor mesterséges lélegeztetéssel kell az életét a mentő megérkezéséig fenntartani

  • ha nincs légzés és vérkeringés » mesterséges légzés és szívműködtetés
