第七章:数据库设计理论基础


3812923

银行数据库模式

  • branch = (branch_name, branch_city, assets)

  • customer = (customer_id, customer_name, customer_street, customer_city)

  • loan = (loan_number, amount)

  • account = (account_number, balance)

  • employee = (employee_id. employee_name, telephone_number, start_date)

  • dependent_name = (employee_id, dname)

  • account_branch = (account_number, branch_name)

  • loan_branch = (loan_number, branch_name)

  • borrower = (customer_id, loan_number)

  • depositor = (customer_id, account_number)

  • cust_banker = (customer_id, employee_id, type)

  • works_for = (worker_employee_id, manager_employee_id)

  • payment = (loan_number, payment_number, payment_date, payment_amount)

  • savings_account = (account_number, interest_rate)

  • checking_account = (account_number, overdraft_amount)


3812923

有损分解


3812923

函数依赖

  • 函数依赖(Functional Dependency,FD)是数据依赖的一种,它反映属性或属性组之间互相依存、互相制约的关系。


3812923

函数依赖的定义

  • 定义设R(U)是属性集U上的一个关系模式,X和Y均为U={A1,A2,…,An}的子集,r为R的任一个关系。如果对于r中的任意两个元组u、v,只要有u[X]=v[X ],就有u[Y]=v[Y],则称X 函数决定Y或称Y函数依赖于X,记为X →Y。其中X 称为决定因素(Determinant)。

    bor_loan = (customer_id, loan_number, amount ).

  • 函数依赖成立:

    loan_number  amount


3812923

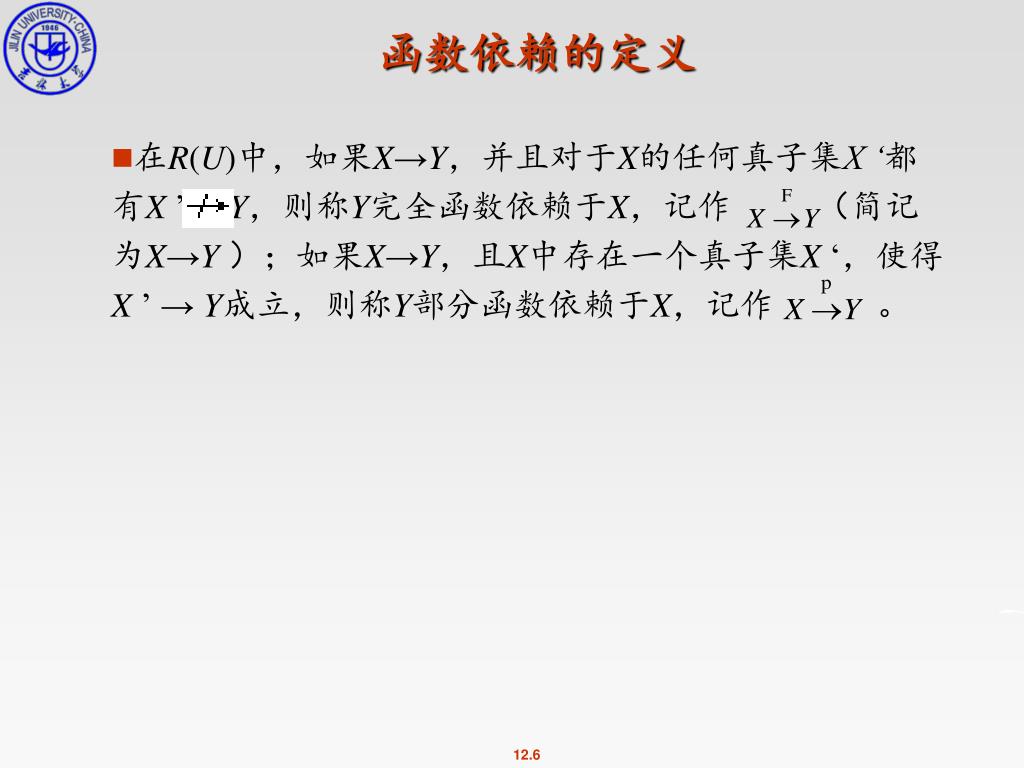

函数依赖的定义

  • 在R(U)中,如果X→Y,并且对于X的任何真子集X ‘都有X ’ Y,则称Y完全函数依赖于X,记作 (简记为X→Y );如果X→Y,且X中存在一个真子集X ‘,使得X ’ →Y成立,则称Y部分函数依赖于X,记作 。


3812923

函数依赖的逻辑蕴涵

  • 设有关系模式R(U)及其函数依赖集F,如果对于R的任一个满足F的关系r函数依赖X→Y都成立,则称F逻辑蕴涵X→Y,或称X→Y可由F推出。

  • 所有被F逻辑蕴涵的函数依赖的集合,称为F的闭包(closure),记为F+。在一般情况下F F+,如果F=F+,则称F为一个函数依赖的完备集。


3812923

函数依赖的逻辑蕴涵

  • 设R=ABC,F={A→B,B→C},则F+由所有这样的函数依赖X→Y组成:

  • (1)X含有A。如ABC→AB,AB→BC,A→A,A→C。

  • (2)X含有B但不含A,且Y也不含A。如BC→B,B→C,B→φ。

  • (3)X→Y是C→C和C→φ。


3812923

函数依赖的逻辑蕴涵

  • 设R=ABC,F={A→B,B→C},则F+由所有这样的函数依赖X→Y组成:

  • (1)X含有A。如ABC→AB,AB→BC,A→A,A→C。

  • (2)X含有B但不含A,且Y也不含A。如BC→B,B→C,B→φ。

  • (3)X→Y是C→C和C→φ。


Armstrong

Armstrong公理

  • 设U为关系模式R的属性全集,F为U上的一组函数依赖,对R (U,F)有以下推理规则。

  • A1:自反律(Reflexivity)

  • 如果Y XU,则X→Y为F所蕴涵。

  • A2:增广律(Augmentation)

  • 如果X→Y为F所蕴涵,且ZU,则XZ→YZ为F所蕴涵。

  • A3:传递律(Transitivity)

  • 如果X→Y和Y→Z为F所蕴涵,则X→Z为F所蕴涵。


Armstrong1

Armstrong公理

  • 定理 Armstrong公理是正确的,即由F出发根据 Armstrong公理推导出来的每一个函数依赖必定为F所逻辑蕴涵。

  • 根据Armstrong公理可以得到下面三条推论,它们也是很有用的推理规则。

  • (1)合并规则(Union Rule)

  • 如果X→Y,X→Z,则X→YZ。

  • (2)伪传递规则(Pseudotransivity Rule)

  • 如果X→Y、WY→Z,则XW→Z。

  • (3)分解规则(Decomposition Rule)

  • 如果X→Y,且ZY,则X→Z。


Armstrong2

Armstrong公理的完备性

  • 定义设F是属性集U上的函数依赖集,X是U的子集,则由Armstrong公理可从F推导出的所有X→Ai所形成的属性集{Ai|i=1,2,…}称为X对于F的闭包,记为X+。

  • 例设R=ABC,F={A→B,B→C},则

  • ① 当X=A时,X+=ABC;

  • ② 当X=B时,X+=BC;

  • ③ 当X=C时,X+=C。

  • 引理当且仅当Y  X+时,X→Y能根据Armstrong公理由F导出。


3812923

闭包计算

  • 由函数依赖集F计算F+是一件相当费时的事。即使F很小,F+却可能很大。

  • 但幸运的是计算F+的目的往往是为了判断函数依赖X→Y是否为F所蕴涵,而根据引理5.1,只要知道Y  X+,就可以断定X→Y为F所蕴涵。因此,可以用计算X+代替计算F+,通过判断是否满足YX+来判定X→Y是否为F所蕴涵。

  • 算法求属性集X关于函数依赖集F的闭包X+。

  • 输入:关系模式R的属性全集U,在U上的函数依赖集F,以及U的子集X。

  • 输出:属性集X关于F的闭包X+。


3812923

闭包计算

  • 方法:

  • (1)令X(0)=X,i=0;

  • (2)计算B={A|(V)( W)(V→W∈F∧V X(i)∧A∈W};

  • (3)X (i+1)=B∪X (i);

  • (4)如果X (i+1)≠X (i),则令i=i+1,返回(2);

  • (5)输出X (i),它就是X+。


3812923

闭包计算

  • 例已知关系模式R中U={A,B,C,D,E,G},F={AB→C,C→A,BC→D,ACD→B,D→EG,BE→C,CG→BD,CE→AG},求(BD)+。

  • 解:设X=BD

  • (1)令X(0)=BD。

  • (2)计算X(1):在F中找左边为X(0)子集即B、D或BD的函数依赖,结果有D→EG,所以X(1)=X(0)∪EG=BDEG。

  • (3)计算X(2):在F中找尚未使用过的、左边为X(1)子集的函数依赖,得BE→C,所以X(2)=X(1)∪C=BCDEG。

  • (4)计算X(3):在F中找尚未用过且左边为X(2)子集的函数依赖,得C→A、BC→D、CG→BD、CE→AG,所以X(3)=X(2)∪ABDG=ABCDEG。

  • 由于X(3)已包含全部属性,显然X(4)=X(3),算法终止,得(BD)+=ABCDEG。


3812923

函数依赖集的等价和最小集

  • 定义设F和G是两个函数依赖集,如果F+=G+,则称F和G等价,也称F覆盖G,或G覆盖F。

  • 定义如果函数依赖集F 满足:

  • (1)F中每一个函数依赖的右部仅含单个属性;

  • (2)对于F中的任一函数依赖X→A,集F-{ X→A }不等价于F;

  • (3)对于F中的任一函数依赖X→A和X的任何真子集Z,集(F-{ X→A })∪{Z→A}不等价于F,则称F为最小函数依赖集或称最小覆盖。


3812923

函数依赖集的等价和最小集

  • 定理每个函数依赖集F都等价于一个最小函数依赖集。

  • 证明:定理的证明其实就是给出求最小函数依赖集的方法,如果方法存在,定理也就得证。为此,按三个条件进行最小化处理,找出F的一个最小函数依赖集。

  • (1)为了满足条件(1),只要根据分解规则把右侧是属性组的函数依赖分解为单属性的多个函数依赖即可。例如A→BC可分解为A→B和A→C,从而满足条件(1)。

  • (2)逐一考察F中的函数依赖X→Y,令G=F-{ X→Y },且对G求X+,因为F与G等价的充要条件是Y X+,所以如果Y X+,则X→Y 冗余,可以删去。

  • (3)逐一考察F中留下的函数依赖,消去左侧冗余的属性。为了判断函数依赖XY→A中Y是否冗余,可在F 中求X+,若AX+,则Y是冗余属性。

  • 经过上述三步处理之后剩下的F一定是最小函数依赖集,并且与原来的F等价。F的最小函数依赖集不一定是唯一的。


3812923

函数依赖集的等价和最小集

  • 例求给出的F的最小函数依赖集。

  • 解:按最小函数依赖集的定义分别考虑3个条件。

  • (1)根据分解规则分解右部为属性组的函数依赖,得:


3812923

函数依赖集的等价和最小集

  • (2)消去F1中多余的函数依赖。因为由C→A可导出CE→A,又由CG→D、C→A、ACD→B可导出CG→B,所以从F1中删去冗余函数依赖CE→A和CG→B,得:


3812923

函数依赖集的等价和最小集

  • (3)消去F2中左边多余的属性。因为由C→A、CD→B可导出ACD→B,所以可去掉ACD→B中左侧A属性,从而求得F的最小函数依赖集:


3812923

关系模式的分解

  • 定义关系模式R〈U, F〉的分解是指R为它的一组子集ρ={R1〈U1, F1〉, R2〈U2, F2〉,…,Rk〈Uk, Fk〉}所代替的过程。

  • 分解的无损连接性(Lossless join)。分解的函数依赖保持性(Preserve dependency)。

  • 分解具有“无损连接性”

  • 分解要“保持函数依赖”

  • 分解既要“保持函数依赖”,又要具有“无损连接性”。


3812923

分解的无损连接性


3812923

分解的无损连接性

  • 例已知关系模式R(ABCDE) 及其函数依赖集F={A→C,B→C,C→D,DE→C,CE→A}。试检验分解ρ={R1 (AD),R2 (AB),R3 (BE),R4 (CDE),R5 (AE)}的无损连接性。


3812923

分解的无损连接性

  • 定理如果ρ={R1,R2}是关系模式R的一个分解,F为R所满足的函数依赖集,则分解ρ具有无损连接性的充分必要条件为:

  • R1∩R2→R1-R2∈F+或

  • R1∩R2→R2-R1∈F+。

  • 其中R1∩R2表示模式的交,结果为公共属性;R1-R2或R2-R1表示模式的差集,R1-R2的结果由属于R1但不属于R2的属性组成。


3812923

分解的函数依赖保持性

  • 定义设F是关系模式R的函数依赖集,ρ={R1,R2,…,Rk}为R的一个分解,如果 (F) 的并集(i=1,2,…,k)逻辑蕴涵F中的全部函数依赖,则称分解ρ具有函数依赖保持性。

  • 一个无损连接的分解不一定具有函数依赖保持性;同样,一个保持函数依赖的分解也不一定具有无损连接性。而且有些实用的分解算法也往往顾此失彼,难以兼顾。


3812923

分解的函数依赖保持性

  • 例设关系模式R={CITY,ST,ZIP}表示各城市街道的邮政编码,其中属性分别表示城市、街道名和邮政编码,F={(CITY,ST)→ZIP,ZIP→CITY}。如果将R分解为ρ={R1,R2},其中R1={ST,ZIP},R2={CITY,ZIP},由于

  • R1∩R2=ZIP,

  • R2-R1=CITY,

  • ZIP→CITY∈F


3812923

第一范式(1NF)

  • 定义如果关系模式R的所有的域为简单域,其元素不可再分,则称R为第一范式的关系,简记为R∈1NF。

  • 1NF的关系模式要求属性不能再分,即属性项不能是属性组。下列两个关系模式均不是第一范式:

  • 部门(部门号,名称,经理(正经理,副经理))

  • 雇员(雇员号,姓名,工资(基本工资,补贴,奖金))

  • 可以转化为如下1NF的关系:

  • 部门(部门号,名称,正经理,副经理)。

  • 雇员(雇员号,姓名,基本工资,补贴,奖金)。


3812923

BCNF

  • 设R是一个关系模式,如果对于每一个函数依赖对X→Y,其中的决定因素X都含有键,则称关系模式R满足Boyce-Codd范式,简称BC范式,记为R∈BCNF。

  • BC范式的本质意义在于,其中的每一个决定因素都是一个超键。或者说,在BCNF中,除了键决定其所有属性和超键决定其所有属性之外,绝不会有其他的非平凡函数依赖。

  • 由以上定义可以得出关于BCNF关系模式的以下结论:

    • (1)非主属性对关键字完全函数依赖;

    • (2)主属性对不包含它的关键字完全函数依赖;

    • (3)没有属性完全函数依赖于一组非主属性。


3812923

BCNF

  • 例在关系模式STJ(S,T,J)中,S、T、J分别表示学生、教师和课程。假设每位教师只教授一门课程,每门课程可有若干教师担任;此外对每门课程,一个学生只能听一位教师的讲义。由语义可得如下函数依赖集:

  • T→J

  • S,T→J

  • S,J→T


3812923

分解算法

  • 人们不得不接受这样的事实。

  • (1)若要求分解具有无损连接性,那么分解一定可以达到BCNF。

  • (2)若要求分解保持函数依赖,那么分解可以达到3NF,但不一定能达到BCNF。

  • (3)若要求分解既保持函数依赖,又具有无损连接性,那么分解也可以达到3NF,但不一定能达到BCNF。


3812923

分解算法

  • 例无损连接地将CTHRSG分解为一组BCNF的关系模式。其中C表示课程,T表示教师,H表示时间,R表示教室,S表示学生,G表示成绩。函数依赖集F及其所反映的语义分别为:

  • C→T 每门课程仅有一位教师担任

  • HT→R 在任一时间,一个教师只能在一个教室上课

  • HR→C 在任一时间,每个教室只能上一门课

  • HS→R 在任一时间,每个学生只能在一个教室听课

  • CS→G 每个学生学习一门课程只有一个成绩


3812923

分解算法


3812923

  • 对于给定的函数依赖集F ,如果对F+中所有形如的函数依赖,其中 R, R。下面至少有一个成立:

    • is trivial (i.e.,  )

    •  is a superkey for R

  • 则具有函数依赖集F的关系模式R属于BCN下。此外,如果关系模式集中的每个模式都属于BCNF,则这个数据库设计属于BCNF.,

    • Example 不属于BCNF的关系模式:

    • bor_loan = ( customer_id, loan_number, amount )

    • 由于loan_numberamount成立bor_loan而loan_number不是超键


3812923

实例

  • R = (A, B, C )F = {A  B B  C}Key = {A}

  • R 不满足BCNF

  • 分解 R1 = (A, B), R2 = (B, C)

    • R1 and R2 满足BCNF

    • 无损连接分解

    • 依赖保持


3812923

BCNF 分解算法

result := {R };done := false;compute F +;while (not done) doif (there is a schema Riin result that is not in BCNF)then beginlet   be a nontrivial functional dependency that holds on Risuch that  Riis not in F +, and   = ;result := (result – Ri )  (Ri – )  (,  );endelse done := true;


3812923

BCNF 分解实例

  • R = (A, B, C )F = {A  B B  C}Key = {A}

  • R 不满足BCNF (B  C but B 不是超键)

  • 分解

    • R1 = (B, C)

    • R2 = (A,B)


3812923

BCNF 分解实例

  • 初始关系模式R 和函数依赖F

    • R = (branch_name, branch_city, assets,

      customer_name, loan_number, amount )

    • F = {branch_name  assets branch_city

      loan_number  amount branch_name }

    • Key = {loan_number, customer_name}

  • 分解

    • R1 = (branch_name, branch_city, assets )

    • R2 = (branch_name, customer_name, loan_number, amount )

    • R3 = (branch_name, loan_number, amount )

    • R4 = (customer_name, loan_number )

  • 最终分解结果 R1, R3, R4


3812923

将关系模式分解为BCNF

  • 给定关系模式R 和非平凡函数依赖 违背BCNF.

  • 将R 分解为:

    • (U  )

    • ( R - (  -  ) )

  • 例如,

    •  = loan_number

    •  = amount

    • and bor_loan 分解为

    • (U  ) = ( loan_number, amount )

    • ( R - (  -  ) ) = ( customer_id, loan_number )


3812923

BCNF 和依赖保持

  • 不是每个BCNF分解都是保持依赖的,同时它也说明我们不是总能满足

    所有以下几个设计目标:

  • 1) BCNF

  • 2)无损连接。

  • 3)保持函数依赖。


3812923

第三范式

如果关系模式R中的每一个非主属性既不部分依赖也不传递依赖于键,则称这个关系模式属于第三范式,记为R∈3NF。

设F是关系模式R的FD集,如果对于F中每一个非平凡的FD X→Y,都有X是R的超键,或者Y的每个属性都是主属性,那么称R是3NF的模式。

设关系模式R,当R上每一个FD X->A满足下列条件之一时:

即X→A 是一个平凡的FD

X是R的超键

A是主属性

关系模式R就是3NF模式。


3812923

函数依赖的闭包

  • 给定函数依赖集F,可以证明其他某些函数依赖也成立,我们称这些函数依赖被F 逻辑蕴涵.

    • 例如: 如果AB and BC, 则可以推理得出 A C

  • 令F为一个函数依赖集。F的闭包是指F逻辑蕴涵的所有函数依赖的集合。.

  • F的闭包表示为 F+.

  • 根据 Armstrong定理计算F+:

    • if   , then   (自反律)

    • if  , then    (增补律)

    • if  , and   , then   (传递律)


3812923

函数依赖的闭包

  • 根据以下规则简化F+的计算.

    • If   holds and  holds, then    holds (合并律)

    • If    holds, then   holds and  holds (分解律)

    • If   holds and   holds, then   holds (伪传递律)


3812923

属性集的闭包

  • 令a为一属性集。我们称在函数依赖集F下被a函数确定的所有属性为F+下a的闭包,

  • 计算在函数依赖集F下a+的算法

    result := a;while (changes to result) dofor each in F dobeginif  result then result := result end


3812923

属性集的闭包示例

  • R = (A, B, C, G, H, I)

  • F = {A BA C CG HCG IB H}

  • (AG)+

    1.result = AG

    2.result = ABCG(A C and A  B)

    3.result = ABCGH(CG H and CG  AGBC)

    4.result = ABCGHI(CG I and CG  AGBCH)

  • Is AG a candidate key?

    • Is AG a super key?

      • Does AG R? == Is (AG)+  R

    • Is any subset of AG a superkey?

      • Does AR? == Is (A)+  R

      • Does GR? == Is (G)+  R


3812923

正则覆盖

  • 假设在关系模式上有函数依赖集F,那么在该关系上做任何更新时,数据库系统都要保证F中所有函数依赖在新数据库状态下仍然满足,否则就回滚该更新操作。

  • For example: A  C是冗余的,in: {AB, BC}

    • Parts of a functional dependency may be redundant

      • E.g.: on RHS: {AB, BC, ACD} can be simplified to {A B, BC, AD}

      • E.g.: on LHS: {A B, BC, ACD} can be simplified to {A B, BC, AD}

  • F的正则覆盖FC是一个依赖集, 意指F逻辑蕴涵FC中的所有依赖,并且FC 逻辑蕴涵F中的所有依赖。


3812923

正则覆盖计算

  • R = (A, B, C)F = {A BC B C A BABC}

  • Combine A BC and A B into A BC

    • Set is now {A BC, B C, ABC}

  • A is extraneous in ABC

    • Check if the result of deleting A from ABC is implied by the other dependencies

      • Yes: in fact, BC is already present!

    • Set is now {A BC, B C}

  • C is extraneous in ABC

    • Check if A C is logically implied by A B and the other dependencies

      • Yes: using transitivity on A B and B  C.

        • Can use attribute closure of A in more complex cases

  • The canonical cover is: A BB C


3812923

无损连接分解

  • 对于关系模式R = (R1, R2),在关系模式R上建立的任何关系 r均满足

    r = R1 (r ) R2 (r )

  • 将R 无损分解为R1和 R2必须至少满足F+函数依赖中的一个 :

    • R1 R2R1

    • R1 R2R2


3812923

实例

  • R = (A, B, C)F = {A B, B C)

  • 可以用两种方法分解

  • R1 = (A, B), R2 = (B, C)

    • 无损分解:

      R1  R2 = {B}and B BC

    • 依赖保持

  • R1 = (A, B), R2 = (A, C)

    • 无损分解:

      R1  R2 = {A}and A  AB

    • 依赖不保持(cannot check B C without computing R1 R2)


3812923

依赖保持

  • 令Fi为F +中仅包含Ri中属性的函数依赖集

    • 分解为无损的, 如果

      (F1 F2  …  Fn )+ = F +


3812923

将R分解为R1, R2, …, Rn测试函数依赖   是否保持。应用以下算法

result = while (changes to result) dofor eachRiin the decompositiont = (result  Ri)+  Riresult = result  t

如果结果包含中所有属性, 则函数依赖   保持.

依赖保持测试


3812923

BCNF 和依赖保持

  • R = (J, K, L )F = {JK L L K }两个候选键= JK and JL

  • R 不满足BCNF

  • R任何分解不保持

    JK L

    这意味着对依赖JK L 的测试需要连接。

在BCNF 分解过程中,并不总能实现依赖保持


3812923

3NF 实例

  • 关系模式 R:

    • R = (J, K, L )F = {JK L, L K }

    • 两个候选键: JK and JL

    • R满足3NF

      JK LJK 是超键L KK 包含在候选键中


3812923

3NF中的冗余

  • 关系模式中存在冗余

  • 3NF中冗余导致的问题实例

    • R = (J, K, L)F = {JK L, L K }

J

L

K

j1

j2

j3

null

l1

l1

l1

l2

k1

k1

k1

k2

  • repetition of information (e.g., the relationship l1, k1)

  • need to use null values (e.g., to represent the relationshipl2, k2 where there is no corresponding value for J).


3812923

3NF 分解算法

Let Fcbe a canonical cover for F;i := 0;for each functional dependency in Fcdoif none of the schemas Rj, 1  j  i contains then begini := i + 1;Ri := endif none of the schemas Rj, 1  j  i contains a candidate key for Rthen begini := i + 1;Ri := any candidate key for R;end return (R1, R2, ..., Ri)


3nf cont

3NF 分解算法(Cont.)

  • 以上算法保证:

    • 每个关系模式Ri满足3NF

    • 分解是依赖保持的和无损连接的


3812923

3NF 分解实例

  • 关系模式:

    cust_banker_branch = (customer_id, employee_id, branch_name, type )

  • 关系模式中的函数依赖是:

    • customer_id, employee_id branch_name, type

    • employee_id  branch_name

    • customer_id, branch_name employee_id

  • 首先计算正则覆盖

    • branch_name 是冗余的

    • 其他属性不冗余,得到FC =

      customer_id, employee_id  type employee_id  branch_name customer_id, branch_name employee_id


Bcnf 3nf

BCNF和3NF的比较

  • 3NF优点: 即总可以在满足无损连接并保持依赖的前提下得到3NF设计。

  • 3NF缺点: 即如果没有消除所有的传递依赖,必须用空值表示数据项间的某些可能有意义的联系。此外,3NF还存在信息重复的问题。

  • 关系数据库设计的次要三个目标:

  • 1)3NF。

  • 2)无损连接。

  • 3)保持依赖。


3812923

设计目标

  • 关系数据库的设计目标:

    • BCNF.

    • 无损连接.

    • 依赖保持.

  • 如果无法实现, 退而求其次

    • 缺失依赖保持

    • 3NF

  • SQL 除了超键以外,不提供其他指定函数依赖的方法.


  • Login
