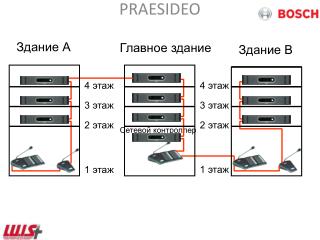

Praesideo

Здание А

Здание В

4 этаж

4 этаж

3 этаж

3 этаж

2 этаж

2 этаж

1 этаж

1 этаж

Главное здание

PRAESIDEO

Сетевой контроллер


Praesideo1

NCO

PRAESIDEO

Не замкнутая ветвь !!

Не замкнутая ветвь !!


Praesideo2

Plastic Fibre

1mm2

1mm2

1mm2

Plastic Fibre

Plastic Fibre

Plastic Fibre

1mm2

7mm

7mm

Узел

Узел

макс. 50 M

PRAESIDEO

Первый системный кабель

Настоящий системный кабель


Praesideo3

  • Доступное количество узлов: 63

    • Сетевой контроллер3 узла (по умолчанию)

      • Доступно в системе 60 узлов

    • Усилитель 1x 500 Вт 1 узел

    • Усилитель 2x 250 Вт 1 узел

    • Усилитель 4x 125 Вт 1 узел

    • Усилитель 8x 60 Вт 2 узла

    • Аудио расширитель 1 узел

    • Многоканальный интерфейс 1 узел

    • Базовый усилитель 0 узлов

    • CobraNet интерфейс 1 узел

    • Вызывная станция 1 узел

    • Интерфейс удаленной станции 1 узел

    • Сетевой разветвитель 1 узел

    • Оптоволоконный интерфейс 1 узел

    • Безузловой опт. интерфейс 0 узлов

PRAESIDEO


Praesideo4

Поворотно-нажимная кнопка

Разъем для наушников

PRS-NCO-B центральный процессор

Управляющие входы

Аналоговые аудио входы

Выкл. питания

RS232 порт

PRAESIDEO

ЖК дисплей

Аналоговые аудио выходы

Розетка

48V

Ethernet коннектор

Управляющие выходы

Разъемы системной шины


Praesideo5

Основные особенности PRS-NCO-B

  • Динамическое управление 28 аудио каналами на системной шине

  • База данных для сигналов привлечения внимания/тревоги

  • Управляет 256 уровнями приоритета

  • Ethernet интерфейс для конфигурирования, диагностики неисправностей и протоколирования

  • Ethernet интерфейс для Открытого интерфейса / вызывной станции на базе ПК (PC Call station)

  • Предоставляет питание в системную шину

  • До 1000 сообщений хранится в памятиFLASH карты

  • Одновременное воспроизведение до 4 сообщений

  • Мониторинг записанных сообщений

PRAESIDEO


Praesideo6

Поворотно-нажимная кнопка

Разъем для наушников

Системные усилители

Вентиляционные отверстия

Управляющие входы

Выключатель питания

Микрофон/линейный вход

Вентиляция

PRAESIDEO

48V DC

CH.2

CH.1

CH.4

CH.3

ЖК дисплей

Розетка

100V Вход/Выход

Разъемы системной шины

Управляющие выходы



Praesideo8

Системные усилители

  • 4 модели

    • PRS-1P500 1x 500Вт(LBB 4421/10)

    • PRS-2P250 2x 250 Вт(LBB 4422/10)

    • PRS-4P125 4x 125 Вт(LBB 4424/10)

    • LBB 4426/00 4x 60 Вт Снят с производства

    • LBB 4428/00 8x 60 Вт (только модель /00)

PRAESIDEO

  • Современные усилителикласса D

  • 3-х полосный параметрический эквалайзер

    • Обрезной фильтр нижних частот – обрезной фильтр верхних частот

    • Плавный фильтр нижних частот - плавный фильтр верхних частот

  • Регулировка выходного уровня

  • АРУ, Автоматическое регулирование громкости


Praesideo9

LBB4402/00 - аудиорасширитель

Управляющие входы

Аналоговые аудио входы

PRAESIDEO

ЖК дисплей

Поворотно-нажимная кнопка

Разъем для наушников

Разъемы системной шины

Аналоговые аудио выходы

Управляющие выходы


Praesideo10

LBB4402/00 - аудиорасширитель

PRAESIDEO

  • Аудио входы и выходы:

    • 2 аналоговых микрофонных / линейных входа

    • 2 аналоговых линейных входа

    • 4 аналоговых выхода

  • Управляющие входы и выходы (контрольные):

    • 8 контролируемых управляющих входов

    • 5 управляющих выходов


Praesideo11

Статус сети

LED дисплей

Системная шина

1 - 8

9 - 14

Spare amp

1 - 2

BAM коннекторы Dual RJ45

PRS-16MCI многоканальный интерфейс

Управляющие входы

Управляющие выходы

PRAESIDEO

1 - 32

1 - 8

9 - 16

Статус усилителей

By-pass Вход/выход


Praesideo12

PRS-16MCI многоканальный интерфейс

  • 14 выходных каналов для подключения каналов базовых усилителей (BAM)

  • 2 выходных канала для подключения резервных усилителей

  • ОДИН узелв системе

  • Регулирование уровня громкости в каждом канале (Config)

  • Встроенный мониторинг для MCI и BAM

  • Встроенная плата контроля - Supervision Control board (WLS2)

  • 32 контролируемых управляющих входа

  • 16 управляющих выходов

  • Получает питание от базовых усилителей мощности

    • (Дополнительное питание от системной шины)

PRAESIDEO


Praesideo13

NCO-B

4x125W

MCI

BAM

2x250W

2x250W

2x250W

2x250W

1x500W

1x500W

1x500W

1x500W

Praesideo c многоканальными интерфейсами MCI и базовыми усилителями мощности BAM

PRAESIDEO


Praesideo14

Базовые усилители

  • Базовый усилитель, BAM, (PRS-nBnnn)

  • Контроль работоспособности через многоканальный интерфейс

    • Контроль усилителя

    • Температурный режим

    • Перегрузка по выходу

    • Диагностирование короткого замыкания

    • Диагностирование замыкания на землю

    • Контроль получения питания от сети электропитания

    • Контроль получения питания от источников резервного питания

  • Контроль линий громкоговорителей (платы типа WLS2)

  • Контроль работоспособности громкоговорителя (платы типа WLS2)

PRAESIDEO


Praesideo15

Вентиляция

Вентиляция

Земля

Питание от сети

Вентиляция

статус питания

CH.1

CH.2

LED дисплей

Коннектор к MCI

LED switch

48V DC Back-up

Розетка

Аудио вход и регулировка громкости

Базовые усилители

PRAESIDEO

Статус усилителя

100V вход/выход


Praesideo16

Разъем для подключения наушников и регулятор громкости

LBB4430/00 – базовая вызывная станция

Электретный микрофон

PRAESIDEO

Коннекторы системной шины

3 Светодиодных индикатора статуса

Кнопка включения микрофона (Press to Talk)

Громкоговоритель


Praesideo17

Статус кнопки наушников и регулятор громкости

Свободно программируемые кнопки

LBB4432/00 – клавиатура вызывной станции

PRAESIDEO

Надпись для кнопки

Защитные колпачки

Подключение к вызывной станции


Praesideo18

Дисплей наушников и регулятор громкости

Цифровая клавиатура

PRS-CSNKP– цифровая клавиатура

PRAESIDEO

  • Дисплей:

  • 2 строки x 16 символов ЖК дисплей с подсветкой

  • Настройка яркости и контрастности дисплея

Подключение к вызывной станции


Praesideo19

Внешний наушников и регулятор громкости PSU + 2x управляющих входа

Внешний PSU + 2x управляющих входа

Настройки питания

Индикаторы статуса

Сетевые коннекторы

PRS-CSI

Call

Station

Interface

Электретный микрофон

PRAESIDEO

Интерфейс вызывной станции

3 индикатора статуса

Громкоговоритель

Кнопка включения микрофона (Press to Talk)

CAT5 кабель

Разъем для наушников и регулятор громкости

Удаленная вызывная станция

PRS-RCS

Remote

Call

Station


Praesideo20

PRAESIDEO наушников и регулятор громкости

Интерфейс вызывной станции

Макс. 1000 м

Длина системной шины

Удаленная вызывная станция


Praesideo21

PRAESIDEO наушников и регулятор громкости


Praesideo22

Ветвь 1 наушников и регулятор громкости

Внешн. PSU

  • System bus

  • External PSU

Переключатель питания ветвей – внешн./внутр

  • 0.8A

  • 1.6A

  • 2.5A

Ошибка

Лимитер тока

Питание

Tap-off 2

Tap-off 1

Ветвь 2

Системная шина

PRS‑NSP - сетевой разветвитель spliter

Системная шина

Tap-off power

PRAESIDEO

Current limiter


Praesideo23

PRAESIDEO наушников и регулятор громкости

Разветвитель

Разветвитель


Praesideo24

NCO наушников и регулятор громкости

MCI

BAM

CST

RCS

CSI

CRF

PRS-CRF- накопитель вызовов - Call Stacker

  • Запись вызовов и направление в зоныдля трансляции

  • Одинузел в системной шине

  • Получает питание от системной шины

  • Несколько устройств в системе

  • Подключается напрямую к оптоволоконной шине

PRAESIDEO


Praesideo25

Нет питания наушников и регулятор громкости

OK, внешний источник

OK, питание от шины

Ошибка, питание от шины, нет связи

PRS-FIN/NA/S- интерфейс между кабелем с пластиковым волокном и кабелем со стеклянным волокном

PRS-NSP - разветвитель

  • Одномодовые или Многомодовые оптоволоконные кабели со стекловолокном

  • Получает питание от системной шины или внешнего источника PSU

  • 2 контролируемых управляющих входа ( НЕ в версии /10, FINNA)

  • Индикация статуса (светодиоды):

    • Питание: ЗЕЛЕНЫЙ

    • Ошибка: ЖЕЛТЫЙ

PRAESIDEO

Ошибка - индикатор

Питание - индикатор

Standby, внешний источник

Ошибка, питание от источника, нет связи


Praesideo26

PSU наушников и регулятор громкости

FIN оптоволоконный интерфейс

FIN

PRAESIDEO

D > 50 m стекловолокно

FIN

FIN оптоволоконный интерфейс

PSU


Praesideo27

Сетевой контроллер наушников и регулятор громкости

Fiber interface

Набор вызывной станции

PRAESIDEO

Разветвитель

Оптоволоконный интерфейс

PSU

Аудио расширитель

Вызывная станция

Многоканальный интерфейс

Вызывная станция

Базовые усилители мощности

CobraNet интерфейс

Усилитель

Удаленная вызывная станция


Praesideo28

NCO наушников и регулятор громкости

60 узлов

PC Call Station

PC Call Station

AMX Touch panel

PRAESIDEO

Ethernet

HUB


Praesideo29

PC Call Station наушников и регулятор громкости

  • PRS-SWCSPC CST Сервер + Электронный ключ

    • CD Rom Praesideo 3.1

    • Ключ с номером продукта

    • Письмо с лицензионным кодом для одного контроллера NCO

  • PRS-CSCPC CST клиент

    • Письмо с лицензионным кодом для клиента (1 в системе)

  • PRS-SWCSLPC CST Сервер для дополнительного контроллера NCO

    • Лицензия для одного или более дополнительных контроллеров

    • Для xx NCO’s, заказывайте xx -1 лицензий

PRAESIDEO


Praesideo30

  • PC CST наушников и регулятор громкостидля1 NCO и 1 оператора

    • 1x PRS-SWCS PC CST сервер + электронный ключ

    • 1x PRS-CSC PC CST клиент

  • PC CST для1 NCO и 3 операторов

    • 1x PRS-SWCS PC CST сервер + электронный ключ

    • 1x PRS-CSC PC CST клиент

  • PC CST для 3 NCO и 20 операторов

    • 1x PRS-SWCS PC CST server + Dongle

    • 1x PRS-CSC PC CST client

    • 2x PRS-SWCSL PC CST Server NCO license

  • PRAESIDEO


    Praesideo31

    Ключ наушников и регулятор громкости

    NCO 1

    NCO 2

    PRAESIDEO

    PC CST клиент

    PC CST клиент

    Сервер

    PC CST клиент


    Praesideo32

    Приоритеты вызовов наушников и регулятор громкости

    PRAESIDEO

    0

    31

    32

    223

    224

    255

    Музыка BGM

    Обычные вызовы (Normal)

    Тревожные (Emergency)

    • Аварийный режим (Emergency mode)

    • Красный индикатор на вызывной станции CST или наборе

    • Звуковой и визуальный индикаторы активны (на управляющем выходе)

    • Acknowledge / Reset кнопки

    • Отключает музыку и вызовы с приоритетом ниже выбранного значения


    Praesideo33

    Start chime наушников и регулятор громкости – сигнал привлечения внимания

    Message – сообщение

    Repetition – число повторений

    Live speech – живая речь

    End chime – сигнал завершения сообщения

    PRAESIDEO

    Выбор зон

    Приоритет

    Макро вызов (Call Macro)

    Активация аудио входа

    Start chime

    Сообщения

    Живая речь

    End chime

    Повторения

    Call

    • Вызов (Call)

      • Начинается при нажатии кнопки PTT

      • Если кнопку PTT отжать,сигнал привлечения внимания (start chime)и уже запущенное сообщение будут завершены

      • Затем вызов будет завершен


    Praesideo34

    Кнопки вызывной станции наушников и регулятор громкости

    Опции:

    PRAESIDEO

    • Выбор зоны (Zone selection)

    • Макро вызов (Call Macro)

    • Тональный сигнал (Tone)

    • Приоритет (Priority)

    • Сообщение (Recorded Message)

    • Управляющий выход (Control Output (V2.0)

    • Активация вызова (Call Activation Key)

    • Вызов (PTT)

    • Отмена выбора (Cancel Selection)

    • Повтор (Recall)

    • Источник музыки (BGM Source)

    • Громкость музыки (BGM Volume Control)


    Praesideo35

    Кнопки вызывной станции наушников и регулятор громкости

    • Опции

    • Музыка выкл. (BGM Off)

    • Музыка вкл. (BGM On)

    • Подтверждение / Сброс события (Acknowledge/Reset)

    • Вход ошибки - регистрации события неисправности (Fault input)

    • Индикация аварийного состояния зоны (Zone emergencystatus)

    • Индикация приоритета зоны (Zone priority status)

    • Специальное назначение

    • Макро вызов (Call Macro) - Заменяет Call Macro для кнопки PTT

    • Тональный сигнал (Tone) - Добавляет или заменяет сигнал привлечения внимания или окончания вызова в Макро вызове CST

    • Приоритет (Priority) - Изменяет значение приоритета вызывной станции

    • Записанное сообщение (Recorded Message) – Добавляет сообщение к Макро вызову вызывной станции

    PRAESIDEO


    Praesideo36

    CD наушников и регулятор громкости

    Tuner

    Volume 

    Volume 

    BGM ON

    BGM OFF

    Управление фоновой музыкой (BGM Control)

    Выбор источника музыки,

    PRAESIDEO

    Zone 1 – CD

    Zone 2 - Tuner

    Z1

    CD

    Z1 – CD – 100%

    Z2

    Tuner

    Z2 – Tuner – 100%


    Praesideo37

    CD наушников и регулятор громкости

    Tuner

    Volume 

    Volume 

    BGM ON

    BGM OFF

    Управление фоновой музыкой (BGM Control)

    Изменение громкости Z1

    PRAESIDEO

    Z1

    Z1 – CD – 60%

    Z2 – Tuner – 100%

    Изменение громкости Z2

    Z2

     

    Z1 – CD – 60%

    Z2 – Tuner – 30%


    Praesideo38

    CD наушников и регулятор громкости

    Tuner

    Volume 

    Volume 

    BGM ON

    BGM OFF

    Управление фоновой музыкой (BGM Control)

    PRAESIDEO

    Выключение OFF Z1

    Z1

    OFF

    Z1 – XX – 60%

    Z2 – Tuner – 30%

    Включение ON Z1

    Z1

    ON

    Z1 – CD – 60%

    Z2 – Tuner – 30%


    Praesideo39

    PRAESIDEO наушников и регулятор громкости


    Praesideo40

    Разъемы системной шины наушников и регулятор громкости

    CobraNet коннекторы

    CobraNet интерфейс

    PRAESIDEO

    ЖК дисплей

    Поворотно-нажимная кнопка

    Разъем для наушников

    Управляющие входы

    Управляющие выходы


    Praesideo41

    CobraNet наушников и регулятор громкости интерфейс

    • Подключение 4-х аудио входных и 4-х аудио выходных каналов к каналам сети CobraNet

    • Межсоединение нескольких раздельных систем Praesideo

    • Подключение к оборудованиюдругих производителей, имеющих в линейке устройства с интерфейсом CobraNet

    • Подключение оптоволоконных кабелей со стекловолокном для покрытия больших расстояний

      • CAT5 кабель - до 100 м

      • Многомодовый оптоволоконный кабель со стекловолокном – до 2 км

      • Одномодовый оптоволоконный кабель - до 80 км (в зависимости от медиа конверторов)

    • Нет аудио входов и выходов

    • Управляющие входы и выходы

      • 8 контролируемых управляющих входов

      • 5 управляющих выходов

    PRAESIDEO


    Praesideo42

    NCO 1 наушников и регулятор громкости

    NCO 2

    Z1

    Z1

    CST

    CST

    Z2

    Z2

    PAM 1

    Z3

    PAM 1

    Z3

    Z4

    Z4

    PAM 2

    PAM 2

    Z5

    Z5

    CST

    PAM 3

    CST

    PAM 3

    CIN

    CIN

    Блок-схема

    PRAESIDEO

    Z6

    Z6


    Praesideo43

    Z7 наушников и регулятор громкости

    Z8

    Z9

    Z10

    CIN

    CIN

    AI1

    AI2

    AI3

    AI4

    AO1

    AO2

    AO3

    AO4

    AI1

    AI2

    AI3

    AI4

    AO1

    AO2

    AO3

    AO4

    Bundle # # #

    Bundle # # #

    1

    2

    3

    4

    5

    6

    7

    8

    1

    2

    3

    4

    5

    6

    7

    8

    Блок-схема

    Z6

    Z6

    NCO 1

    NCO 2

    Z1

    Z1

    CST

    CST

    PRAESIDEO

    Z2

    Z2

    PAM 1

    Z3

    PAM 1

    Z3

    Z4

    Z4

    PAM 2

    PAM 2

    Z5

    Z5

    CST

    PAM 3

    CST

    PAM 3

    Praesideo configuration

    Praesideo configuration

    Fixed Internal Routing

    Fixed Internal Routing

    CobraNet configuration

    CobraNet configuration

    Ethernet


    Praesideo44

    1 наушников и регулятор громкости

    1

    1

    1

    CobraNet пакеты

    CobraNet каналы

    Аудиоканалы

    1

    AO 1

    1

    8

    8

    # nn

    AI 1

    1

    1

    AO 4

    # nn

    AI 4

    8

    8

    # nn

    AI 1

    1

    1

    # nn

    AO 1

    AI 4

    28

    8

    8

    # nn

    1

    1

    AO 4

    32

    28

    # nn

    32

    CM1

    8

    8

    # nn

    # nn

    CobraNet передатчики

    Ethernet

    CobraNet передатчики

    CobraNet каналы

    CobraNet пакеты

    CobraNet приемники

    Аудио каналы

    PRAESIDEO

    4

    4

    Фикс. маршрут

    Фикс. маршрут

    Praesideo node

    Praesideo системная шина

    Praesideo node

    CM1

    Praesideo системная шина

    LBB 4404/00 CobraNet interface

    CobraNet приемники


    Praesideo45

    Расширение системы наушников и регулятор громкости

    Max. 5 PC CST в кольце

    PRAESIDEO

    Ethernet

    Ethernet

    Ethernet

    NCO

    NCO

    NCO

    60 nodes

    60 nodes

    60 nodes

    Ethernet

    Ethernet

    Ethernet

    Cobranet interface

    Cobranet interface

    Cobranet interface

    Ethernet Switch

    Ethernet Switch

    Ethernet Switch

    Ethernet по стеклянному оптоволоконному кабелю или CAT5


    Praesideo46

    PRS-1AIP1 наушников и регулятор громкостиIP аудио интерфейс

    • Возможности:

      • IP решение соответствующее стандарту IEC60849

      • Идентичные устройства для передачи и приема

      • Простота установки и конфигурации через стандартный web браузер

      • Детектирование и генерация пилот-тона 20 кГц

      • Управляющие входы и выходы

      • Заданный релейный выход «Ошибка»

      • Двойной вход для PSU

      • Поддержка ретрансляции

    PRAESIDEO


    Praesideo47

    PRS-1AIP1 наушников и регулятор громкостиIP аудио интерфейс

    • Аудио входы:

      • 2 симметричных входа

        • Канал 1 Микрофонный/линейный уровень

        • Канал 2 Линейный уровень

    • Управляющие входы:

      • 8 контролируемых управляющих входов

    • Аудио выходы:

      • 2 балансных выхода линейного уровня

    • Управляющие выходы:

      • 8 управляющих выходов

      • 1 заданный релейный выход «Ошибка»

    PRAESIDEO


    Praesideo48

    Зона 1 наушников и регулятор громкости

    Зона 2

    LAN/WAN

    PRAESIDEO

    CO

    CI

    Audio

    CI

    CO

    Audio

    • Маршрутизация аудио

    • Контроль линий

    • Выбор зон

      • До 8

    • IEC60849 стандарт


    Praesideo49

    Сравнение наушников и регулятор громкости

    IP Аудио интерфейс

    CobraNet интерфейс

    PRAESIDEO

    Маршрутизация по LAN

    Unicast и multicast

    Подключается к шине Praesideo

    4 входа / 4 выхода на устройство

    Только аудио

    Некомпрессированное аудио

    Нет аудио задержек

    Маршрутизация по LAN/WAN

    Unicast и Multicast

    Аналоговое подключение

    1(2) аудио канала на устройство

    Аудио + контакты

    Компрессированное/некомпресс.

    Настраиваемое время задержки


    Praesideo50

    Решения наушников и регулятор громкости

    Серверная

    Оператор

    Секретарь

    Источники музыки

    оптоволоконный интерфейс

    PRAESIDEO

    HUB/Switch

    Парк

    Усилители системные

    NCO

    Источники музыки

    PSU

    Многоканальный интерфейс

    оптоволоконный интерфейс

    Ресепшен

    Базовые усилители мощности

    Зеленый театр

    D > 50 m стекловолокно


    Praesideo51

    Решения наушников и регулятор громкости

    PRAESIDEO


    ad
